INSTALLATION & OPERATING INSTRUCTIONS
EN INSTALLATION & OPERATING INSTRUCTIONS
FR INSTRUCTIONS D'INSTALLATION ET D'UTILISATION
DE INSTALLATIONS- & BEDIENUNGSANLEITUNG
NL INSTALLATIE- EN BEDIENINGSINSTRUCTIES
IT
ISTRUZIONI PER L'INSTALLAZIONE E L'USO
ES
INSTRUCCIONES DE INSTALACIÓN Y FUNCIONAMIENTO
MODELS COVERED BY THIS MANUAL:
IRP4 3200W
IRP6 4800W
IRP8 6400W
10-23

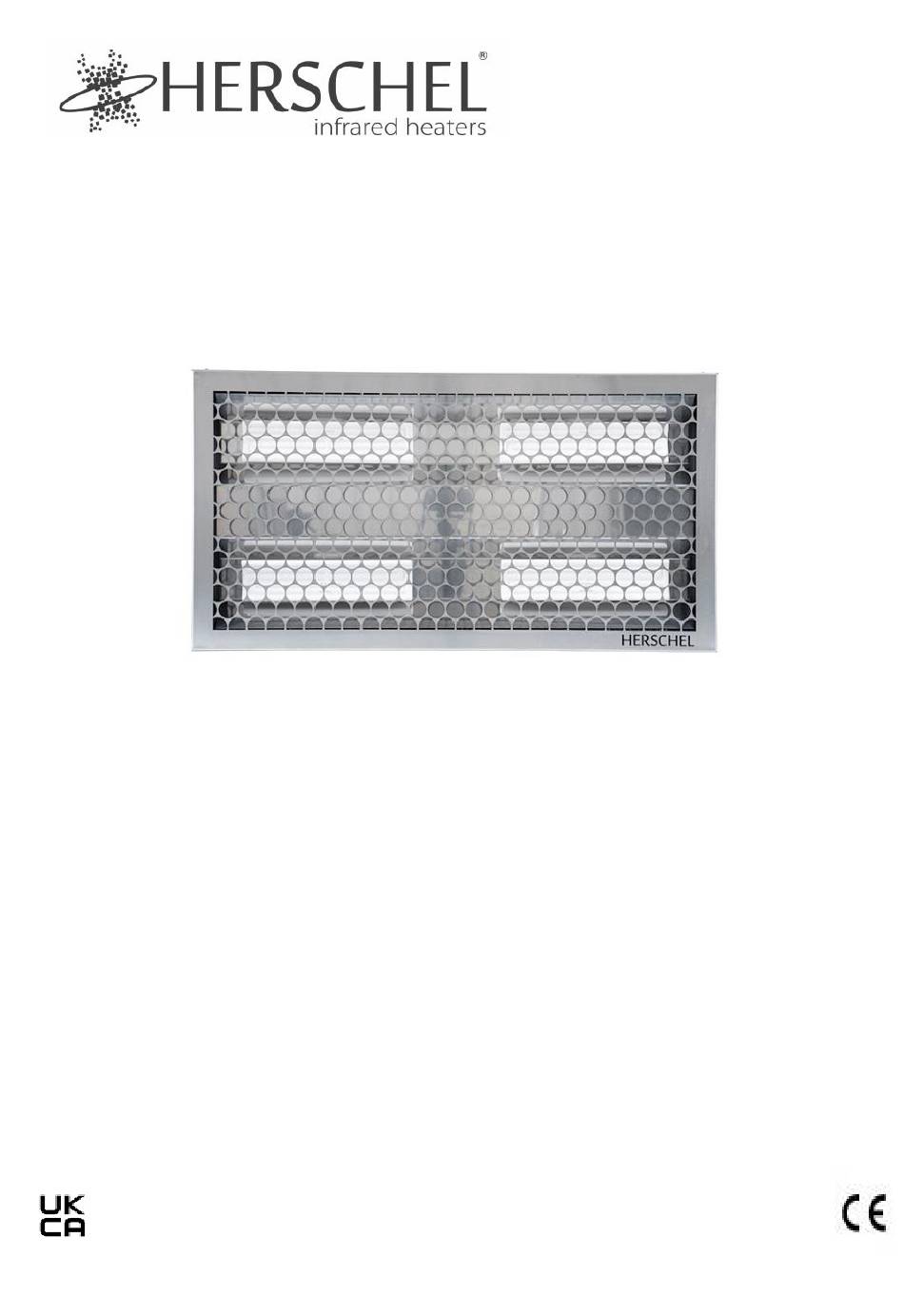

HERSCHEL POWER
Ceiling-mounted Infrared Heaters
IRP4-EU 3200W
IRP6-EU 4800W
IRP8-EU 6400W
IP20
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Herschel IP20
Summary of Contents for Herschel IP20
- Page 1 HERSCHEL POWER Ceiling-mounted Infrared Heaters INSTALLATION & OPERATING INSTRUCTIONS IP20 EN INSTALLATION & OPERATING INSTRUCTIONS FR INSTRUCTIONS D'INSTALLATION ET D'UTILISATION DE INSTALLATIONS- & BEDIENUNGSANLEITUNG NL INSTALLATIE- EN BEDIENINGSINSTRUCTIES ISTRUZIONI PER L'INSTALLAZIONE E L'USO INSTRUCCIONES DE INSTALACIÓN Y FUNCIONAMIENTO MODELS COVERED BY THIS MANUAL:...
-
Page 2: Important Safety Precautions
HERSCHEL INFRARED LTD expressly disclaims the implied warranties and conditions of merchantability and fitness for a particular purpose. In no case shall HERSCHEL INFRARED LTD be liable under any legal theory, including but not limited to contract or strict liability, for any direct, indirect special, incidental or consequential damages resulting from product use. -
Page 3: Electrical Information
2,400W + 2,400W IRP8 3,200W + 3,200W These power levels are manageable using a Herschel APX controller. Alternatively they can be wired for a single power level using an alternative switching method. Connection for 2 power levels: Colour coding used in the supplied mains cable is as follows: BROWN ‘L1’... -
Page 4: Mounting Position
To protect the heaters and the MCB from high in-rush currents on start-up, a suitable soft start device or Herschel APX controller MUST be used where more than 3 x P4, 2 x P6 or more than 1 x P8 (or a combination of heaters exceeding 10kW) are wired to be controlled/turned on at the same time: for instance via a thermostat, PIR or switch. -
Page 5: Initial Use
The Herschel POWER heater should be firmly and permanently attached using the eyelets on the back and a wire suspension kit (not provided) with a minimum clearance of 125mm (4.9”) between the top surface of the heater and the ceiling. -
Page 6: User Maintenance
Register your product here: https://www.herschel-infrared.co.uk/customer-service/warranty-registration/ The Herschel POWER range is guaranteed against failure due to faulty materials or workmanship for five years from date of purchase, excluding the ceramic elements (guaranteed for 12 months). In the unlikely event of failure of the unit within this time, the unit must be returned to the supplier for repair or replacement. - Page 7 Avant d'utiliser le produit, vous devez déterminer s'il convient à l'usage auquel il est destiné. HERSCHEL INFRARED LTD rejette expressément les garanties et conditions implicites de qualité marchande et d'adéquation à...
- Page 8 IRP8 3,200W + 3,200W Ces niveaux de puissance peuvent être gérés à l'aide d'un contrôleur Herschel APX. Il est également possible de les câbler pour un seul niveau de puissance à l'aide d'une autre méthode de commutation. Connexion pour 2 niveaux de puissance : Le code couleur utilisé...
-
Page 9: Position De Montage
Pour protéger les appareils de chauffage et le disjoncteur des courants d'appel élevés au démarrage, un dispositif de démarrage progressif approprié ou un contrôleur Herschel APX DOIT être utilisé lorsque plus de 3 x P4, 2 x P6 ou plus de 1 x P8 (ou une combinaison d'appareils de chauffage dépassant 10 kW) sont câblés pour être contrôlés/allumés en même temps : par exemple via un thermostat, un détecteur... - Page 10 Le Herschel POWER heater doit être fixé fermement et de manière permanente à l'aide des œillets situés à l'arrière et d'un kit de suspension (non fourni), avec un espace minimum de 125 mm entre la surface supérieure de l'appareil et le plafond.
-
Page 11: Utilisation Initiale
LA MAINTENANCE PAR L'UTILISATEUR : La gamme Herschel POWER ne nécessite aucun entretien, mais pour en préserver l'aspect, il convient de la nettoyer de temps à autre avec un chiffon doux et sec. Il ne faut pas utiliser de chiffons ou de nettoyants abrasifs, ni d'appareils tels que les nettoyeurs à... -
Page 12: Wichtige Sicherheitsvorkehrungen
Bevor Sie das Produkt verwenden, müssen Sie feststellen, ob es für den beabsichtigten Zweck geeignet ist. HERSCHEL INFRARED LTD lehnt ausdrücklich alle stillschweigenden Garantien und Bedingungen der Marktgängigkeit und der Eignung für einen bestimmten Zweck ab. HERSCHEL INFRARED LTD haftet unter keinen Umständen nach irgendeiner Rechtstheorie, einschließlich, aber nicht beschränkt auf Vertrag oder verschuldensunabhängige Haftung, für direkte, indirekte, besondere, beiläufig entstandene oder... -
Page 13: Elektrische Informationen
Der Schutz des Stromkreises sollte in Abhängigkeit von der Gesamtlast beurteilt werden. Der Schalter, mit dem die Stromversorgung des Herschel POWER heaters eingeschaltet wird, sollte leicht zugänglich sein. Das Kabel, das zur Verbindung mit der vorhandenen Verkabelung verwendet wird, muss ein ordnungsgemäß... - Page 14 Schalter. Wenn keine geeigneten Geräte zur Steuerung von Einschaltströmen installiert werden, wird die Lebensdauer des Geräts verkürzt und die Garantie erlischt. Im Zweifelsfall wenden Sie sich bitte vor der Installation an Herschel, um sich beraten zu lassen. Die Herschel APX-Regler wurden speziell für die Verwaltung und Kontrolle von Einschaltströmen entwickelt.
- Page 15 Vorübergehende oder gelegentliche Ergänzungen, wie Bühnen oder Plattformen, sollten berücksichtigt und die Höhe entsprechend angepasst werden. Der Herschel POWER heater muss mithilfe der Ösen auf der Rückseite und eines Aufhängesets (nicht im Lieferumfang enthalten) fest und dauerhaft befestigt werden, wobei zwischen der Oberseite des Geräts und der Decke ein Mindestabstand von 125 mm eingehalten werden muss.
- Page 16 Gerät austreten. Dies ist normal und eine Folge der Ansammlung von Staub. DIE WARTUNG DURCH DEN NUTZER : Die Herschel POWER-Serie ist wartungsfrei, aber um ihr Aussehen zu erhalten, sollte sie von Zeit zu Zeit mit einem weichen, trockenen Tuch gereinigt werden. Es sollten keine scheuernden Tücher oder Reinigungsmittel oder Geräte wie Druckreiniger, Dampfreiniger usw.
- Page 17 HERSCHEL INFRARED LTD wijst uitdrukkelijk de impliciete garanties en voorwaarden van verkoopbaarheid en geschiktheid voor een bepaald doel van de hand. In geen geval zal HERSCHEL INFRARED LTD aansprakelijk zijn onder welke wettelijke theorie dan ook, inclusief maar niet beperkt tot contract of strikte aansprakelijkheid, voor enige directe, indirecte speciale, incidentele of gevolgschade voortvloeiend uit het gebruik van het product.
- Page 18 De beveiliging van het circuit dient in overeenstemming te zijn met de totale belasting. De schakelaar waarmee de stroom naar de Herschel POWER verwarmer wordt ingeschakeld, moet gemakkelijk bereikbaar zijn. De kabel die gebruikt wordt om aan te sluiten op de bestaande bedrading moet een kabel met een vaste kern zijn met de juiste nominale waarde.
- Page 19 Om de verwarmers en de MCB te beschermen tegen hoge inschakelstromen bij het opstarten, MOET een geschikt softstartapparaat of een Herschel APX-regelaar worden gebruikt wanneer meer dan 3 x P4, 2 x P6 of meer dan 1 x P8 (of een combinatie van verwarmers van meer dan 10kW) zijn aangesloten om tegelijkertijd te worden geregeld/ingeschakeld: bijvoorbeeld via een thermostaat, PIR of schakelaar.
- Page 20 De Herschel POWER heater moet stevig en permanent worden bevestigd met behulp van de ophangogen aan de achterkant en een draadophangset (niet meegeleverd) met een minimale ruimte van 125mm (4.9") tussen de bovenkant van de heater en het plafond.
- Page 21 Dit is normaal en is het gevolg van stofvorming. GEBRUIKERSONDERHOUD: Het Herschel POWER assortiment is onderhoudsvrij, maar om het uiterlijk te behouden moet het af en toe helemaal worden schoongemaakt met een zachte droge doek. Gebruik geen schurende doeken of reinigingsmiddelen en gebruik nooit apparaten zoals hogedrukreinigers, stoomreinigers, enz.
-
Page 22: Importanti Precauzioni Di Sicurezza
LTD declina espressamente le garanzie e le condizioni implicite di commerciabilità e idoneità a uno scopo particolare. In nessun caso HERSCHEL INFRARED LTD sarà responsabile, in base a qualsiasi teoria legale, compresa, ma non solo, la responsabilità contrattuale o oggettiva, per danni diretti, indiretti, speciali, incidentali o consequenziali derivanti dall'uso del prodotto. -
Page 23: Informazioni Elettriche
2,400W + 2,400W IRP8 3,200W + 3,200W Questi livelli di potenza sono gestibili con un controller Herschel APX. In alternativa, possono essere cablati per un singolo livello di potenza utilizzando un metodo di commutazione alternativo. Connessione per 2 livelli di potenza: Il codice colore utilizzato nel cavo di rete in dotazione è... -
Page 24: Posizione Di Montaggio
Per proteggere i riscaldatori e l'MCB da elevate correnti di spunto all'avvio, si DEVE utilizzare un dispositivo soft start o un regolatore Herschel APX quando più di 3 x P4, 2 x P6 o più di 1 x P8 (o una combinazione di riscaldatori superiore a 10kW) sono cablati per essere controllati/accesi contemporaneamente, ad esempio tramite un termostato, un PIR o un interruttore. - Page 25 Il riscaldatore Herschel POWER deve essere fissato saldamente e in modo permanente utilizzando gli occhielli sul retro e un kit di sospensione a filo (non fornito) con uno spazio minimo di 125 mm (4,9") tra la superficie superiore del riscaldatore e il soffitto.
-
Page 26: Uso Iniziale
Registrate il vostro prodotto qui: https://www.herschel-infrarossi.it/assistenza-clienti/registrazione-della-garanzia/ La gamma Herschel POWER è garantita contro i guasti dovuti a materiali o manodopera difettosi per cinque anni dalla data di acquisto, esclusi gli elementi in ceramica (garantiti per 12 mesi). Nell'improbabile caso di guasto dell'unità... -
Page 27: Precauciones De Seguridad Importantes
Antes de utilizar el producto, debe determinar la idoneidad del mismo para el uso previsto. HERSCHEL INFRARED LTD renuncia expresamente a las garantías y condiciones implícitas de comerciabilidad e idoneidad para un fin determinado. -
Page 28: Información Eléctrica
2,400W + 2,400W IRP8 3,200W + 3,200W Estos niveles de potencia se pueden gestionar con un controlador APX de Herschel. Alternativamente, se pueden cablear para un único nivel de potencia utilizando un método de conmutación alternativo. Conexión para 2 niveles de potencia: El código de colores utilizado en el cable de red suministrado es el siguiente:... -
Page 29: Posición De Montaje
Para proteger los calefactores y el magnetotérmico de las corrientes de arranque elevadas, DEBE utilizarse un dispositivo de arranque suave adecuado o un controlador Herschel APX cuando haya más de 3 x P4, 2 x P6 o más de 1 x P8 (o una combinación de calefactores que supere los 10 kW) conectados para ser controlados/encendidos al mismo tiempo: por ejemplo, a través de un termostato, PIR o interruptor. - Page 30 El calefactor Herschel POWER debe fijarse de forma firme y permanente utilizando los ojales de la parte posterior y un kit de suspensión de cables (no suministrado) con una separación mínima de 125 mm entre la superficie superior del calefactor y el techo.
-
Page 31: Uso Inicial
Registre su producto aquí: https://www.herschel-infrarrojo.es/atencion-al-cliente/registro-de-garantia/ La gama Herschel POWER está garantizada contra fallos debidos a materiales o mano de obra defectuosos durante cinco años a partir de la fecha de compra, excluidos los elementos cerámicos (garantizados durante 12 meses). En el improbable caso de que se produzca un fallo en la unidad dentro de este plazo, la unidad deberá...
