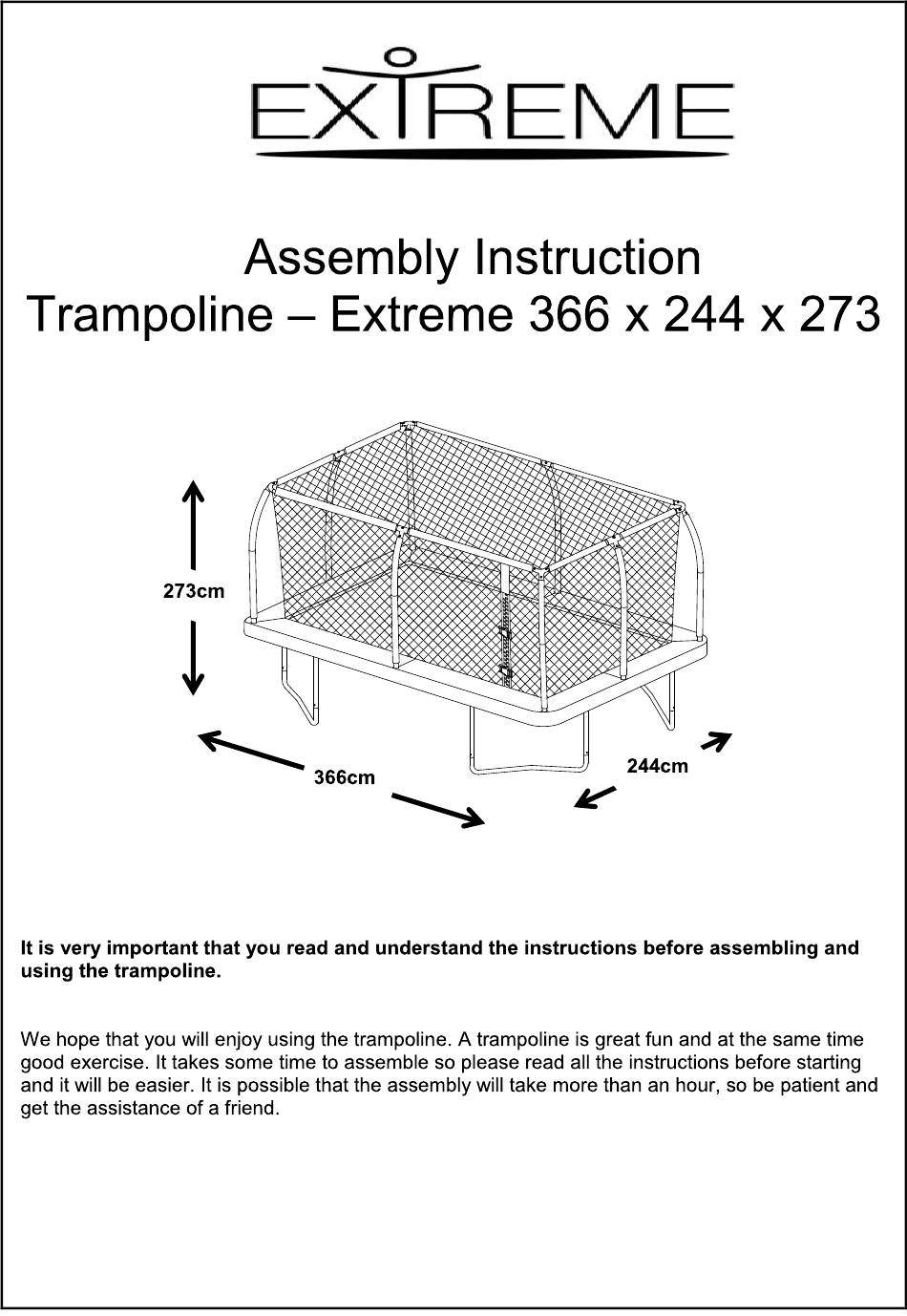

  • Page 2 IMPORTANT Read the following statements and warnings to avoid serious or fatal injury. Warning. - Max 100 kg. - Only for domestic use. - Outdoor use. - Only one user. Collision hazard. - The net should be replaced every year. - Adult supervision required.

  • Page 3: Trampoline Parts List

    TRAMPOLINE Parts List Part Parts Description Quantity Trampoline Mat, stitched with Triangle-Rings Frame Pad Corner Frame Tube A Corner Frame Tube B Long Side Frame Tube （With 10 holes） Short Side Frame Tube （With 8 holes） Leg Extension Leg Base Self-Locking Screw Spring Washer (Small) Springs (3,2mm x 36N)
  • Page 4 ENCLOSURE Parts list Part Parts Description Quantity Upper Frame Tube with Foam Lower Frame Tube with Foam Short Top Tube with Foam C Long Top Tube with Foam D （with one end shrinked） Long Top Tube with Foam E T shape tube F T shape tube G Screw Lock Outer End Cap...
  • Page 5 Trampoline assembly Two people required for assembly. STEP 1 Start by building the frame. Slide the pieces together. Begin by laying out the pieces as shown in the picture. 244cm 366cm...
  • Page 6 STEP 2 Assemble the Leg Extension. DO NOT TIGHTEN FULLY AT THIS POINT. YOU NEED ROOM FOR ADJUSTMENT OF THE TRAMPOLINE FRAME DURING ASSEMBLY AT A LATER STAGE. Note: Repeat this step until all remaining tubes are assembled. Total 8pcs...
  • Page 7 STEP 3 Note: Repeat this step until all remaining tubes are assembled. Total 4pcs...
  • Page 8 STEP 4 Insert Parts 3 and Parts 4 into the corners of the frame. NOTE: The same part numbers need to be placed diagonally opposite each other, otherwise the frame cannot be assembled properly. IMPORTANT: ONCE THE TRAMPOLINE FRAMES IS ASSEMBLED, FULLY TIGHTEN ALL THE SCREWS.
  • Page 9 STEP 5 Please take care when attaching the springs. Start by laying out the Trampoline Mat inside the frame. Select a point to start. Call this 1. Use the special tool to attach the springs as shown. TRIANGLE-RING FRAME HOLE FOR SPRING...
  • Page 10 Start by putting the hook of the spring in the V-shaped ring on the trampoline mat. Then use the special tool to pull the spring into place on the frame. Make sure that the spring hooks on completely otherwise it may come loose during jumping. When doing this you should wear protective gloves to avoid injuries.
  • Page 11 STEP 6...
  • Page 12 STEP 7 Place the Frame Pad on top of the trampoline. Secure the Frame Pad and tie the inner straps to the triangle rings and the outer straps to the frame tubes. TRIANGLE-RING INNER STRAP STRAP BEHIND THE LEG SOCKET...
  • Page 13 STEP 8 DO NOT PLACE HANDS BETWEEN THE POLES DURING ASSEMBLY. MAKE SURE TO WEAR PROTECTIVE GLOVES TO AVOID INJURIES DURING ASSEMBLY.
  • Page 14 STEP 9 Lay the Top tubes on the ground similar to the picture shown below.
  • Page 15 STEP10-1...
  • Page 16 STEP10-2...
  • Page 17 STEP 11 Big Hole Shrinked end...
  • Page 18 STEP 12...
  • Page 19 STEP 13...
  • Page 20 STEP 14...
  • Page 21 STEP 15...
  • Page 22 STEP 16 STEP 17 Important: Remember to go back and tighten all screws, nuts and buckles on both the Trampoline and the Enclosure Netting. Otherwise it may not function properly and may lead to injuries that could have been avoided by proper assembly. The assembly of the trampoline is now complete.
  • Page 23 Quick disassembly STEP 1...
  • Page 24 STEP 2...
  • Page 25 BASIC TRAMPOLINE BOUNCES THE BASIC BOUNCE Start from standing position, feet shoulder width apart and with head up and eyes on mat. Swing arms forward and up and around in a circular motion. Bring feet together while in mid-air and point toes downward.

  • Page 26: Care And Maintenance

    CARE AND MAINTENANCE This trampoline was designed and manufactured with quality materials and craftsmanship. If proper care and maintenance is provided, it will provide all jumpers with years of exercise, fun, and enjoyment as well as reduce the risk of injury. Please follow the guidelines listed below: This trampoline is designed to withstand a certain amount of weight and use.
  • Page 28 VIGTIGT Læ s følgende erklæ ring og advarsler for at undgå alvorlige eller fatale ulykker Advarsel. - Maks. 100 kg. - Kun til privat brug. - Til udendørs brug. - Kun en bruger ad gangen. Risiko for kollision. - Nettet bør udskiftes hvert år. - Opsyn af en voksen er på...
  • Page 29 Oversigt over dele（trampolin）: Delnr. Dele Beskrivelse Antal Trampolindug med påsyede trekantringe og sikkerhedspude Sikkerhedsbetræ k Tophjørne ramme A Tophjørne ramme B Rammerør lang side (med 10 huller) Rammerør kort side (med 8 huller) Benforlæ nger Benbase Selvlåsende skrue Fjederskive (lille) Fjeder (3,2mm x 36N) Unbrakonøgle Fjedermonteringsvæ...
  • Page 30 Oversigt over dele(sikkerhedsnet): Delnr. Dele Beskrivelse Antal Nedre rammerør med skum Øvre rammerør med skum Kort toprør med skum C Langt toprør med skum D (med den ene ende krympet) Langt toprør med skum E T-rør F T-rør G Låsehåndtag Udvendig endehæ...
  • Page 31 Montering af trampolin Der skal to personer til at montere trampolinen. Trin 1 Start med at bygge rammen. Skub delene sammen. Begynd med at læ gge delene ud som vist på billedet. 244cm 366cm...
  • Page 32 Trin 2 Montering af benforlæ ngere. SPÆ ND IKKE HELT TIL PÅ DETTE TIDSPUNKT. DER SKAL VÆ RE PLADS TIL JUSTERING AF TRAMPOLINRAMMEN UNDER EN SENERE FASE AF MONTERINGEN. Bemæ rk: Gentag dette trin, indtil alle de resterende rør er samlet.
  • Page 33 Trin 3 Bemæ rk: Gentag dette trin, indtil alle de resterende rør er samlet. I alt 4 stk.
  • Page 34 Trin 4 Montér del 3 og del 4 i rammens hjørner. BEMÆ RK: De samme typer dele skal placeres diagonalt overfor hinanden, ellers kan rammen ikke samles korrekt. VIGTIG: NÅR TRAMPOLINRAMMEN ER SAMLET SKAL ALLE SKRUER SPÆ NDES.
  • Page 35 Trin 5 Væ r forsigtig, når fjedrene skal monteres. Start med at læ gge trampolindugen ud inde i rammen. Vælg et startpunkt. Kald dette “punkt 1”. Brug det specielle fjedermonteringsværktøj til at sætte fjedrene med R-krog fast som vist på billedet. TREKANTRING RAMME HUL TIL FJEDER...
  • Page 36 Begynd med at sæ tte fjederens krog ind i den V-formede ring på trampolindugen. Brug derefter fjedermonteringsvæ rktøjet til at træ kke fjederen på plads på rammen. Sørg for, at fjederen sidder ordentligt fast, ellers kan den løsne sig, når du hopper i trampolinen. Du bør have beskyttelseshandsker på...
  • Page 37 Trin 6...
  • Page 38 Trin 7 Montér rammepuden ovenpå trampolinen. Sæ t rammepuden på plads, og fastgør de indvendige stropper til trekantringene og de udvendige stropper til rammerøret. TREKANTRING INDVENDIG STROP STROP BAGVED BENBESLAGET...
  • Page 39 Trin 8 ANBRING IKKE HÆ NDERNE MELLEM STÆ NGERNE UNDER MONTERING. BRUG BESKYTTELSESHANDSKER UNDER MONTERING FOR AT UNDGÅ SKADER.
  • Page 40 Trin 9 Læ g de øverste rør på jorden som vist nedenfor.
  • Page 41 Trin 10-1...
  • Page 42 Trin 10-2...
  • Page 43 Trin 11 Stort hul Krympet ende...
  • Page 44 Trin 12...
  • Page 45 Trin 13...
  • Page 46 Trin 14...
  • Page 47 Trin 15...
  • Page 48 Trin 16 Trin 17 Vigtigt: Husk at stramme alle skruer, møtrikker og spæ nder på både trampolin og sikkerhedsnet. Hvis ikke dette gøres, kan det ske, at den ikke fungerer korrekt, hvilket kan føre til skader, der ellers kunne have væ ret undgået. Trampolinen er nu fæ...
  • Page 49 Hurtig nedtagning Trin 1...
  • Page 50 Trin 2...
  • Page 51 GRUNDLÆ GGENDE TRAMPOLINHOP GRUNDLÆ GGENDE HOP Start fra oprejst position, stå med spredte ben og hovedet oppe og med øjnene på rampolindugen. Sving armene fremad og op og rundt i en cirkulæ r bevæ gelse. Saml fødderne, når du er oppe i luften, og lad dine tæ...

  • Page 52: Pleje Og Vedligeholdelse

    PLEJE OG VEDLIGEHOLDELSE Trampolinen er designet og fremstillet af kvalitetsmaterialer og udsøgt håndvæ rk. Ved korrekt vedligeholdelse vil den give brugerne mange års træ ning, sjov og glæ de, samtidig med at risikoen for skader vil væ re mindre. Følg vejledningen nedenfor: Trampolinen er designet til at kunne tåle en bestemt væ...
