Art. Nr. 60227758, 44839923
D
Montageanleitung
FR
Notice de montage
NL
Handleiding voor de montage
CZ
Mont žn
á
návod
HU
Szerelési útmutató
TR
Montaj talimatı
GB
Assembly instructions
IT
Istruzioni di montaggio
PL
Instrukcja montażu
SK
Návod na
mont ž
á
RO
Instrukcţiuni de montaj
RU
LKZ 75008
LKZ 043169
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Otto 44839923
Summary of Contents for Otto 44839923

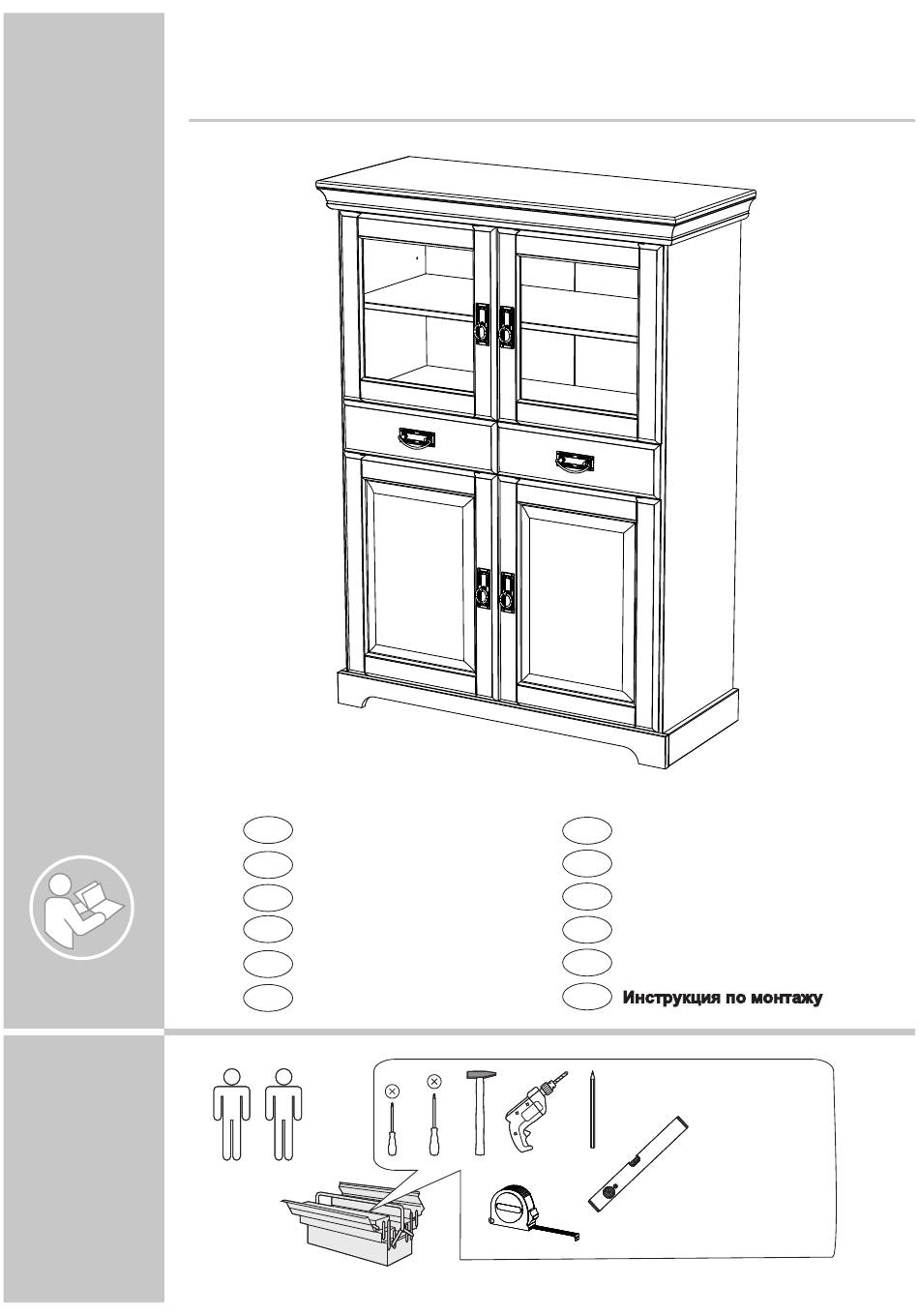

- Page 1 Art. Nr. 60227758, 44839923 Montageanleitung Assembly instructions Notice de montage Istruzioni di montaggio Handleiding voor de montage Instrukcja montażu Mont žn á návod Návod na mont ž á Szerelési útmutató Instrukcţiuni de montaj Montaj talimatı LKZ 75008 LKZ 043169...
- Page 2 é Denumire • sim • Название Ì • No • N • Номер • ° Č • Sz 60227758, 44839923 Typ • Type • Tip • T pus • Tipo • Тип 3 x2 2 x2 25 x4 18 x2...
- Page 3 100 mm Ø8x35 34 mm B1 x 22 Ø15x12 Ø17 C1 x 21 Ø3x20 Ø3x30 E2 x 5 Ø3.5x15 Ø3.5x20 E5 x 8 Ø3.5x25 Ø4.5x55 F2 x 33 M4x12 M4x22 F3 x 8 F4 x 4 17x310 mm 40x30x20 G16 x 1 J1 x 4 Ø26 P H=-2 mm...
- Page 4 1.6 m 1.9 m Ø8x35 Ø3.5x15 H=-2 mm V-410...
- Page 5 17x310 mm Ø3.5x20 37 mm In das 3. Loch von der Vorderseite der Führung einschrauben! To be screwed in the 3th hole from the front of the guide! Front Vorderseite In das 2. Loch von der Vorderseite der Führung Ø3.5x20 einschrauben! To be screwed in the 2th hole from the front of the guide!
- Page 6 34 mm Ø15x12 D1 x 8 V-410...
- Page 7 Ø15x12 D1 x 6 30 mm Ø3x20 X = Y 475 mm 562 mm 90° 1.) Erforderlich - Muss so gemacht werden, dass die Abmessungen X und Y diognal gleich sind; 2) Erst dann die Rückwand befestigen! (Wenn die diagonalen Abmessungen nicht gleich sind, funktionieren die Schubladen nicht richtig, die Tür ist schräg!) 1.) Required - Must be made so that the dimensions X and Y are diagonally equal;...
- Page 8 Ø15x12 D1 x 3 Ø18 mm Möbelgleiter, selbstklebend Ø3.5x25 furniture sliders, self-adhesive V-410...
- Page 9 Ø3.5x15 Ø4.5x55 Ø8x40 Achtung • Attention • Attenzione 40x30x20 Opgelet • Uwaga • Pozor • Figyelem Atenţie • Dikkat • Внимание Stellen Sie vor dem Anbringen der Möbel an der Wand sicher, dass sie eben sind. Wenn die Möbel nicht geebnet sind stehen die Türen und Schubladen schräg.
- Page 10 10 mm Ø 8 mm (5/16") 55 mm (2 3/4") V-410...
- Page 11 Ø8x35 16 x2 34 mm 17 x2 15 x2 Ø3x30 V-410...
- Page 12 Ø15x12 Ø17 D1 x 4 M4x22 V-410...
- Page 13 M4x12 5 kg Achtung • Attention • Attenzione Opgelet • Uwaga • Pozor • Figyelem Atenţie • Dikkat • Внимание Stellen Sie sicher, dass die Möbel eben sind. Wenn die Möbel nicht ausgerichtet sind, funktionieren die Schubladen möglicherweise nicht richtig, haften und brechen die Führungen. Make sure the furniture is level.
- Page 14 Ø26 P Ø3.5x15 M4x22 Ø5/8 > V-410...
- Page 15 V-410...
- Page 16 Ø17 Q1 x 8 D3 x 4 Achtung • Attention • Attenzione Opgelet • Uwaga • Pozor • Figyelem Atenţie • Dikkat • Внимание Stellen Sie sicher, dass die Möbel eben sind, bevor Sie die Tür einstellen. Wenn die Möbel nicht geebnet sind, stehen die Türen und Schubladen schräg.
- Page 17 Möbel aus Naturholz und Plattenwerkstoffen Wspomniane zamiany zachodzące w wyglądzie produktów wykonanych z surowców naturalnych są zupełnie normalne. Niniejsza instrukcja zawiera cenne wskazówki Meble z drewna naturalnego oraz płyt drewnopochodnych dotyczące pielęgnacji mebli, aby jak najdłużej mogli Państwo cieszyć się z ich Meubelen van natuurhout en plaatmateriaal nienagannego wyglądu.
- Page 18 Sostanzialmente vale: Onderhoudsinstructies voor meubelen van plaatmateriaal • Non poggiare oggetti roventi sui mobili. Gebruik voor de reiniging van uw meubel van plaatmateriaal het best een zachte, • Non poggiare candele a diretto contatto dei mobili. niet pluizige doek of een leren doek. Veeg de oppervlakten ietwat vochtig af. •...
- Page 19 • Там, где раньше были сучья, появляются светлые места из-за En règle générale : Veuillez n‘utiliser en aucun cas les détergents suivants : естественного выхода смолы. Их можно отполировать с помощью сухой • Chiffons à microfibres ou gomme à saleté. Ils contiennent souvent de fine ткани...
- Page 20 • cârpe din microfibre sau bureţi de curăţat. Acestea conţin adesea mici • Svetlé miesta na hrčiach vznikajú prirodzeným vystupovaním živice a dajú sa particule abrazive care pot zgâria suprafeţele; odstrániť so suchou utierkou bez vlákien. • substanţe chimice corosive, precum şi solvenţi sau substanţe de curăţat •...
