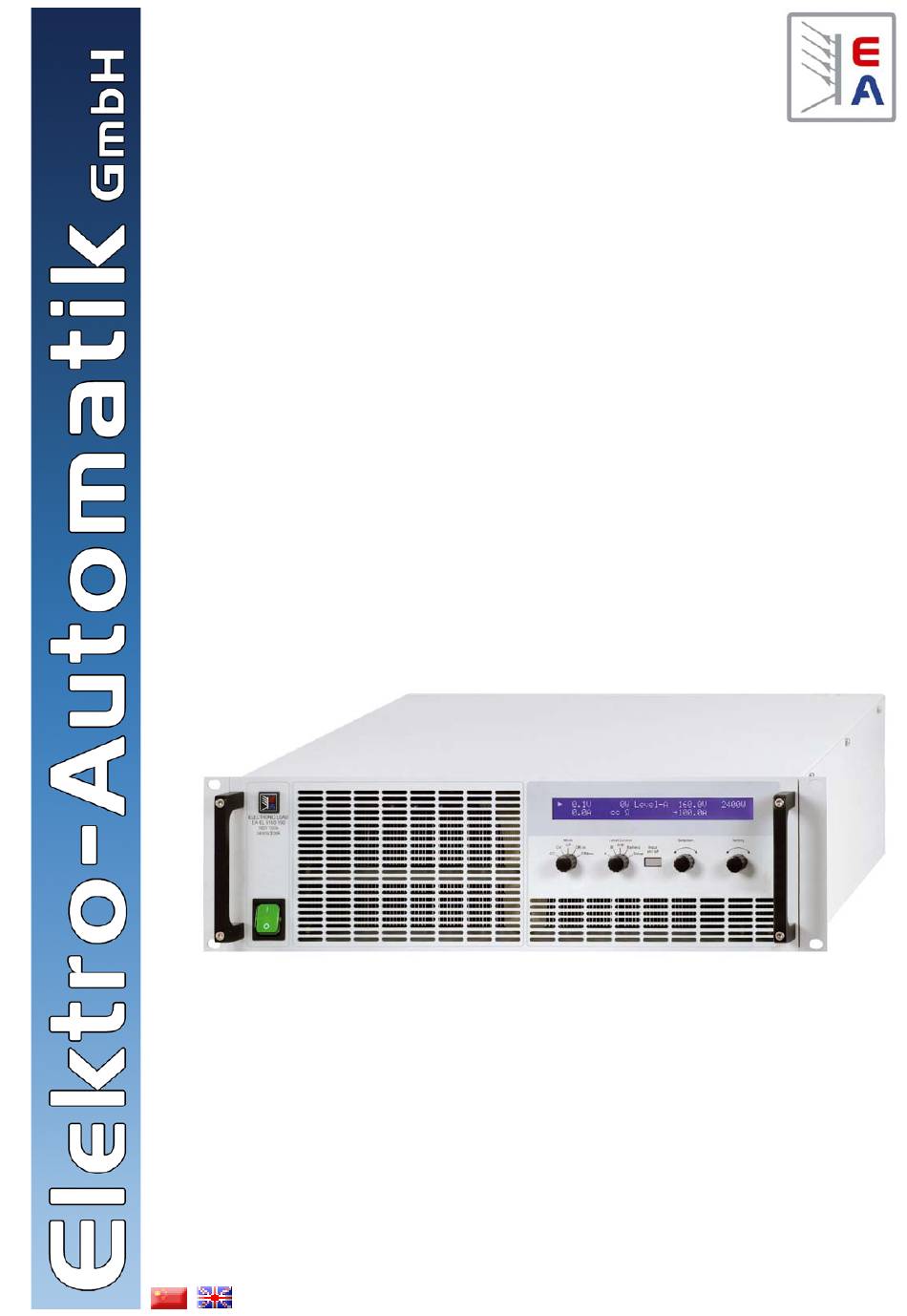

- Page 1 操作说明书 Instruction Manual EL 9000 HP 80V/160V/400V/750V 25A/50A/100A/200A 2400W EL 9080-200 HP: 33 200 240 EL 9160-100 HP: 33 200 242 EL 9400-50 HP: 33 200 244 EL 9750-25 HP: 33 200 249...
- Page 3 概述 关于 Elektro-Automatik GmbH & Co. KG 安全须知 Helmholtzstrasse 31-33 41747 Viersen 请仅在铭板标示电压下操作本仪器。 • Germany 请勿将任何机械零件，特别是金属件，插入仪器内，否 • +49 2162 / 37850 则将有触电危险或损坏仪器。 电话: +49 2162 / 16230 请避免在仪器周围使用任何液体物质，因有可能进入仪 传真: • 器内部并损坏它。 www.elektroautomatik.cn 网址: 请勿将高于负载额定电压的电压源连接到负载上。比如 • ea1974@elektroautomatik.cn 邮箱: 80V型号的负载，不能连接高于100V的电压源，160V 型号不能连接高于180V的电压源，400V的产品不能连 © Elektro-Automatik 接460V电压源。...
-
Page 4: Table Of Contents
索引 页码 1. 介绍 ....................5 2. 技术规格 ..................5 2.1 控制面板 ..................5 2.2 各产品型号详细规格 ................6 3. 外观 ....................7 3.1 前视图 ..................7 3.2 后视图 ..................7 3.3 供应清单 ..................8 4. 基本信息 ..................8 4.1 序言/警告 ..................8 4.2 与主电源的连接/接地 ................8 4.3 制冷 ..................8 4.4 拆卸 ..................8 4.5 温控关断/通风 ................8 4.6 动态特性和稳定准则 ................8 4.7 温度特性 ..................8... -
Page 5: 技术规格
关于产品 1. 介绍 2. 技术规格 2.1 控制面板 EL9000 HP系列电子负载为极其高效之产品，建造于仅 3U式的19“外壳内，给用户提供多种有趣的特性。除电 型号 子负载的一般功能外，本产品可以在脉动模式下测试电 80个字符，两行显示的LCD 池、加载电压或电流源，其脉冲宽度和幅度皆可调。您 显示器： 也可通过接口卡遥控本产品，通过电脑几乎能控制和监 2个旋钮，2 个旋转开关， 运行元素： 控其所有功能。 1个按钮 通过其中一接口卡，能轻易融入现有系统，并且非常直观 显示格式 地完成产品配置。故本电子负载可与PS9000/PSI9000系 标称值决定可调范围。 列电源结合一起操作，或经由产品后面的模拟接口插座， 通过模拟接口由其它设备来控制和监控。 只要当前运行操作模式允许,可一次性显示实际值和设 定值。 本产品由微处理器控制，得以使产品能准确、快速地测量 和显示出各实际值，并具备一般标准模拟技术不能实现的 多项新扩展可操作性功能。 电压值显示 现代化的设计赋予产品最高性能的同时，也实现了在节 4位数 分辨率： 省的空间内进行复杂和有效应用的理念，比如：为符合 0.0V…999.0V 格式： 研究和开发领域不同需求或演示和测试目的，具有可变 功率的工业测试仪器。... -
Page 6: 各产品型号详细规格
关于产品 2.2 各产品型号详细规格 EL9080-200 HP EL 9160-100 HP EL9400-50 HP EL9750-25 HP 主电源输入 输入电压 115V/230V 可转换 输入频率 50/60Hz 输入保险 T2,5A 直流输入 输入电压 U 160V 400V 750V 输入功率 P 2400W,随温度降额 在40°C环境温度时为2400W - 固定功率 输入电流 I 200A 100A 过压保护极限 1.1 * U 最大允许输入电压... -
Page 7: 前视图
关于产品 3. 外观 3.1 前视图 图1 3.2 后视图 图 2 System Bus端子各引脚分布说明： Pin 1 = Sense (+) Pin 2 = I-Cross Pin 3 = I-Cross-Rtn Pin 4 = Sense (-) Pin 5 = Share Bus Pin 6 = AGnd Pin 7 = FastReg EL 9000 HP 系列... -
Page 8: 供应清单
关于产品 3.3 供应清单 4.7 温度特性 1 x 电子负载 高功率电子负载为改良版，故在更高环境温度下，功率降 额钱，也能提供全额输入功率。见下面对比图： 1 x 印刷版使用说明书 1 x 电源线 1 x 7位WAGO插头 (System Bus-系统总线端子，已插上) 4. 基本信息 4.1 序言/警告 本操作说明书和产品专给对本电子负载有基本了解的人士 使用。本产品不应给无基本电器知识的人士操作，因本说 明书未作此方面解释。操作不当和未遵守安全说明的操作 可能会损坏产品或丧失产品保修权利！ 4.2 与主电源的连接/接地 本产品通过电源线接地，因此只可与带接地片的电源插座 如果出现功率降额，它将随环境温度而变化： 使用。 千万不可用无接地的延长线打断线路！ 4.3 制冷 前板和后板的通风孔必须保持干净，以保证良好的冷却 效果。注意产品(后方)要与周围摆放的任何物体保持至 少20cm距离，以便保证空气通畅。 注意！通风孔处可能有热空气流出！... -
Page 9: 输入电压和输入电流间的关系
关于产品 4.8 输入电压和输入电流间的关系 5. 安装 当应用设备只有低压供给负载时，必须知道负载吸取全输 5.1 目检 入电流所需的最低输入电压。 收到本产品后，请检查是否有外观受损痕迹。如有，请不 最低电压不为零，根据内部三极管的数量，不同型号的 要操作本产品，应立即联系您的供应商。 电压不同。 下面以EL 9080-200和EL 9400-50的曲线为例： 5.2 与市电的连接 请使用随附于产品的电源线与市电相连。电源插座为 IEC320型10A插座，电源线长1.5m，导体直径为 3 x EL9080-200 0.75mm²。 zu U to U 本产品装有一5x20mm的保险丝（具体参数请参考„2. 技 术规格“或保险丝上的印字），从后板可拆装更换。如需 更换，必须使用同型号、同规格的保险丝。 5.3 直流输入端 负载器的输入端位于产品后面。此处请用M8螺丝的固定 与任何馈源的连接。请随时注意设备的正确极性！此短 仅允许连接直流电压！ 产品的输入端并无容丝装置。为避免馈源损坏负载器，应 随时注意电子负载器的标称值。如有必要，特别是在给电 池放电时,可在负载器和馈源之间加装一额外的保险丝。 负载线的直径随输入电流而定。我们建议这样使用：... - Page 10 操作产品 6. 操作 关于所有操作不见的综述也可参考章节3.1。 6.1 显示 下面为两行显示屏的总图和布局。左图通常显示负载输 入启动后的实际值： 图 3 报警管理器 调整模式指示符号(三角形)出现于实际值旁边，它与负 载器当前运行的调整模式相关。如果某标称值超标，根 Overvoltage Power fail信号指示出有错误出现。 或 据选定的不同调整模式而不同。限流或限功率要优先于 如果市电输入电压太低，会出现断电报警。如果直流输 限电压或限阻值。这表示,只要标称电流被超过，负载即 入过压极限被超越（见„2.2 各产品型号详细规格“）， 转至恒流限制，三角形符号出现而指示出来。 会出现过压报警。这两错误都会关闭负载输入，直到错 在待机(负载输入关闭)情况下，显示Standby状态，并 误排除后方可重新启动。 只显示实际电压值： 报警指示一直显示于屏幕上，直至被确认方消失。此目的 在于告知用户报警仍然存在或已消失。举例： 图 4 显示屏右半边的这部分内容指示不同的操作模式和错误 图 7 种类： 被激活的报警信息总是优先于消失的报警信息。如果两 个报警都出现，那么过压要优先于断电而出现在显示屏 上。 图 5 只有出现“(gone)”状态的报警才能确认。可使用“nput on/off”按钮或经数字接口卡读取内部缓冲区的报警信息...
-
Page 11: 操作按钮
操作产品 更多关于操作模式的内容请参考章节„6.7 Level A和Level 6.2 操作按钮 B的使用“。 Input on/off (4)按钮 Power (1)主电源开关 用于激活或停用负载操作（即：开/关输入） 用于打开或关闭负载器。 。输入关闭通过Standby指示于显示屏上。输 入的打开可能会因某些原因被阻止。比如：错 误出现，或通过模拟接口的REM-SB引脚阻止 了输入的传输。 Mode (2)选择器 在电池测试模式下按下本按钮，计时终止或继续，从而 用于预选负载将运行的调整模式。 打开或关闭输入。 不同的调整模式会相互影响。一旦 实际值达到设定值，调整模式就会 用它还能确认显示屏上的报警信息。按下本按钮，显示 改变。这会导致，即使之前已设置 的错误信息被清除(只要不再有激活的报警)，于是可照 恒流控制(CC)为运行模式，而恒 常使用其它功能。 功率控制(CP)模式却能占主导地 在远程操作下，即数字接口卡控制模式下，按住按钮 位。当前运行的调整模式显示于显 >3s，可将远程操作强行重设为默认模式。 示屏上。更多关于各调整模式的内容请见章节„6.6 预选 5.01以后的固件版：在„Battery“模式，并在断线状态，按 调整模式“。 住该按钮>3s，能重设时间和Ah计数。 有下列可选模式： 恒流调整... -
Page 12: 打开Input On/Off开关
操作产品 6.4 打开input on/off开关 是指恒压。此时可调节电压、电流和功率设定值。 按下Input on/off (4)按钮，直流输入打开，产品开始以 在此模式下，接载太多馈源会引起输出电压爆跌，输入 电压会被调整并限定为调节值，如果馈源能输出大于负 负载器工作。 载能吸收的电流，则不能达到电压极限。 再次按下按钮，输入关闭。 如果Keep set values参数被设为no，转到CV模式后，可 如果负载之前已被启动，通过模拟接口(pin = low)叫 将电压、电流和功率设定值重设为标称值。如果是yes,保 „REM-SB“的引脚可关闭输入。如果负载之前已被关闭， 留调整最小的设定值。详情见„7.1 设置菜单“。 则不可再打开输入。 注意：CV调整不能与电池测试模式一起使用。如果选了 负载工作时，电流、电压、功率和阻抗所有这4个实际值 电池测试，显示屏会出现错误信息。 都显示在屏幕左半边。 注意：给CV调整模式配置的设定电压，在其它任何模式 负载输入关闭时，只显示实际电压值，因为此时无其它合 下都必须设置为0。因此在CC, CP或CR模式手动操作过 理的实际值。在电池测试模式按下本按钮，计时器停止。 程中访问不到。 负载操作的激活可因某些原因而被阻止。比如：出现过 远程控制模式下，可将电压设定值传输给负载，但是会被 压或其它错误，或负载由模拟或数字接口远程控制(接 忽略，并由通讯工具报告访问错误。 口卡)。 外部控制(模拟接口)模式下有个例外：需先给出电压设 待机状态(输入＝关闭)显示如下： 定值，然后才能按期望使用，如果要求正常的CC, CP或 CR操作，应将电压值设为0V。... -
Page 13: Level A和Level B的使用
操作产品 Externer Trigger 6.7 Level A和Level B的使用 介绍 以触发输入(模拟接口)实现A与B间的外部转换只有在 Level A/B模式下才能执行。触发输入必须在菜单设置下 Level A和Level B代表两组不同的可以转换的设定值，以 mode(见„7. 产品配置“)激活。默认设置为 利用Trigger 便产生一设定值台阶。可通过Level Control (3)选择器手 internal。设为external 后可通过触发输入进行A和B等 动转换，或者通过带触发输入的模拟接口从外部转换，或 级的转换。 者自动转换(A/B模式)。 此时调整后的升/降时间仍然有效，但是脉宽则由触发信 A和B都有对应4个调整模式的5组设定值。意思是电流设 号来决定，触发信号馈入触发输入。本信号必须为方波， 定值对应恒流模式。例如：在CP模式下，您可以调节功 等级请参考„8. 模拟接口“。 率的两组设定值，在他们之间进行切换，产生功率台阶。 使用A/B模式时(见6.7.3)，连同A和B的可调脉宽(即： 只要外部触发在运行，A和B的脉冲时间就不再显示也不 脉冲时间)进行自动转换。这时产生方波设定值，其高级 trigger“状态。 可调。显示器显示„Ext. 别以A值来表示，低级别以B值表示，时间段(或频率)以 Selection(5) 旋钮用于选择A与B的设定值，和脉冲时间， A和B的可变脉宽总和表示。这些也决定所谓的占空比。 而Setting(6)则来改变它们。显示屏上显示字母A和B的分 举例：A = 10ms，B = 90ms，得出100ms(= 10Hz)时间... -
Page 14: 升/降时间
操作产品 图 9. 在CP调整模式下的正常负载操作 图 10. 带脉宽调节的Level A/B 操作模式 在脉动操作模式下，实际值一直脉动且在显示器上不停地 开始/暂停/停止测试 变化，因此不可读。所以实际值只能以>=1s的脉冲时间显 按下Input on/off(4)按钮开始测试，100小时后停止，或 示(A和B)，盯着数值才能较清楚地读出。但是实际值在内 当电池电压低于欠压极限而停止。再按Input on/off(4) 部被测量的次数更频繁(每毫秒)。通过接口卡可读取这些 按钮暂停测试，再按则继续。通过Level Control(3)选 数值，但它们仍不停地在改变，且不确切是赋予Level A 择器将电池测试模式转换到Level A/B 或 Setup，或用 还是B，故可在上升或下降期间测量得到。 Mode(2)转换到不同的调整模式就可恢复计时时间。 6.7.4 升/降时间 注意：电池测试运行时启动模拟接口外控模式(REMOTE 引脚 = 低)，测试会被中止。外控取消后，“Level Con- 上升和下降的时间是相等的，可被看作一个值。见图10。 trol”开关仍处于“Battery”位置，测试又重新开始。时 可在30µs...200ms范围内持续调节。步宽在µs 至 ms范围 间和Ah值被恢复。 内变化，误差最大为+10%。 注意：如用Mode(2)改变了调整模式，在选定模式下不可 时间以∆value/time格式当转换速率显示。举例：A设定值 调的所有其它设定值将被设为默认值以便测试模式正确操... -
Page 15: System Bus端子的功能
操作产品 6.11 System Bus端子的功能 6.11.3 横向调整 (两象限操作) 使用两象限操作，即：负载与电源一起操作，必须使用 6.11.1 两象限操作 系统总线，从而负载可控制电源。在终端系统总线的引 电子负载的共享总线端子能兼容下列电源系列的两象限 脚2(I-Cross) 和3(I-Cross-Rtn) 连上一电阻(0.25W)，以 操作： 便向电源与负载间注入横向电流，本电流影响负载和电 PS 9000系列 • 源持久运行，并更快速地进行设定值的更改。下列运用： PSI 9000系列 R = 0 --> 横向电流为负载标称电流的10% • PSI 8000 DT/2U • R = 无穷值 --> 横向电流 = 0 (默认) PS 8000 DT/2U •... -
Page 16: 产品配置
操作产品 7. 产品配置 内可调节四个阶段。另外一个ID作为广播ID,它区别于其 它三个基本ID。 7.1 设置菜单 normal Vector 提示：根据 或 设定，后面的参数也会变换。 除非处于遥控模式，仅能用Level(3)选择器打开设置菜 CAN Relocatable ID 单。当负载处于设置菜单时，不可进行正常的负载操作。 可能性设置：0...31 显示屏根据安装的接口卡型号显示一系列参数。这些参 默认设置：0 数可由Selection(5)选定并由Setting(6)改变。显示屏右 边的两个小三角形指示还有更多参数。显示屏第一行进 属于：CAN接口卡IF-C1 一步显示安装卡的型号，如：IF-U1 解释：本设置决定产品CAN ID所处的(可再定位)地址 段。要了解更多信息请参考基本的CAN技术规格。举例： 电子负载由于某些原因指定为地址5，这可能与另一有相 同地址的总线相抵触，您可以将这个地址通过定义RID( 图 14 可再定位ID的缩写)移到另一地址段，这样就不会有抵触 了。因此使用CAN时，理论上有32 x 30个可能的产品节 接着第二行显示由Selection(5)选定的所有参数。这些参 数根据是否配有接口卡而会不同。 点（每个为两各ID）。 有下列设置： CAN Base ID (自5.01固件版本才有) Trigger mode 可选设置：0x000 (0000) -
Page 17: 模拟接口
操作产品 VREF输出端用于生成VSEL,CSEL,PSEL和RSEL设定 8. 模拟接口 • 值。举例：如果只需要CC调整模式，VSEL设定输入 介绍 必须固定为0V，通过0-10V外部源或可调电位器(GND 模拟接口为一个位于产品后面板的带15个引脚的Sub-D插 和VREF，滑动开关至CSEL)给PSEL，VREF和CSEL 座，专用于通过外部硬件 (如：开关电源, 开关，继电器) 供电。见下表。 遥控电子负载的最重要功能。 Level A/B模式下可调升/降时间和脉宽此时失效。如 • 负载必须转至外部控制以便使用模拟接口。需要连一跳 果期望得到某种形式的振幅－时间-进度，通过一外部 线(或开关)在第7引脚(远程)和第6引脚(接地)之间。 函数发生器产生和输入。 于是显示屏显示状态如下： mode)下触发输入无 在模拟接口控制模式(External • 功能。即只能由输入设定值输入端的信号产生设定值 跃变。 图 15 8.2 配置举例 优先顺序 下表列举了多个单一或组合调整模式的设置。它适用： 模拟接口比其它任何操作模式都有优先权。可在任何状 如果不使用阻抗调整模式，必须将第7引脚 (远程)和第 态下（除设置菜单已被激活外）都能转至外控。此时设 12引脚 (远程)的电压拉到0V。 定值输入脚被启动，只有通过外部电源(PLC, 0...10V应 解释：不需对任何固定输入端提供10V的固定电压。可以... -
Page 18: 应用举例
操作产品 8.3 应用举例 输入关闭 各引脚概况 图18显示了模拟接口远程关闭输出的模拟接口连线图。此 功能可随时使用，不需用Remote引脚启动外控。可通过 AGnd RSEL 各种不同接触件，如三极管，继电器，开关等实现与其它 DGnd PSEL 应用设备的结合操作。再次断开触点，如果输出在关闭（ Remote CSEL 远程控制）前是开的，此时可再次打开输出，或者允许从 Rem-SB VSEL 前板手动打开输出。 OVP/OT Trigger In VMON R-Range CMON REMOTE REM-SB DGND R-active VRef 图 16 图 18 模拟主－辅机操作 外控模式的转换 真正的主辅机操作是不可能实现的，因为模拟接口不提供 外控模式的转换在产品即将由外部模拟信号控制时才需 设定值输出。但是在有些情况下主机的监控输出CMON甚 求。如果使用模拟主辅机操作，则只要将辅机转换至外 至VMON都可用来控制一台或多台辅助负载器的四组设定... -
Page 19: 模拟接口各引脚分布说明
操作产品 只外控电流 如上述例子一样，但只有电流可调。功率设为最大值。 DGND VREF CSEL AGND 图 21 8.4 模拟接口各引脚分布说明 引脚 名称 类型² 描述 电位 电气规格 1 VSEL 电压设定值 0…10V，对应0..100%的U 精确度典型值为 0,1% 2 CSEL 电流设定值 0…10V，对应0..100%的I 输入阻抗 Ri > 40k…100K 3 PSEL 功率设定值 0…10V，对应0..100%的P 4 RSEL 阻抗设定值 0…10V，对应0..100%的R 5 AGND 模拟信号参考电位... -
Page 20: 接口卡
操作产品 9. 接口卡 10. 附件 基本信息 10.1 其它附件和选项功能 本电子负载支持各种接口卡。 注意：关于选项功能和附件详情请见各个产品操作说明 IF-R1(RS232), IF-C1(CAN) 和 IF-U1(USB) 数字卡支持 书。 统一通讯协议。IEEE/GPIB卡IF-G1根据SCPI标准使用文 本协议。所有这些卡通过电脑来监控和控制1到30台负载 可供下列附件： 器，但是使用IEEE就只能控制到15台仪器。 a) USB-至-模拟接口UTA12 而IF-E1b网卡一方面可提供像IEEE卡一样的基于SCPI 协议的文本。另一方面，该卡还有另外一个USB端口， 经USB(电脑面)和产品内置模拟接口远程控制。 可使用双重通讯协议，跟USB接口卡IF-U1一样。 b) 数字接口卡 还配USB，RS232，CAN，GPIB/IEEE (仅SCPI) 或以 太网/LAN (SCPI 语言)用隔离、可插拔式数字接口卡。 不同卡的设置 接口卡要求不同的至少设置一次的设置参数。详情见章 节„7. 产品配置“。 还供下列选项： 关于接口卡的更多信息和技术规格可参考其用户指导说 a) 水冷式结构 明。... -
Page 23: Safety Instructions
General About Safety instructions Elektro-Automatik GmbH & Co. KG Helmholtzstrasse 31-33 41747 Viersen Only operate the device at a mains voltage as stipulated • on the type plate Germany Never insert mechanical parts, especially from metal, • Phone: +49 2162 / 37850... - Page 24 Index Page Introduction................................ 25 Technical specifications ............................. 25 Control panel ..............................25 Device specific data ............................. 26 Design ................................27 Front view ..............................27 Rear view ..............................27 Scope of delivery ............................28 General................................28 Prologue / Warning ............................28 Mains connection / Grounding ........................
-
Page 25: About The Device
About the device Introduction Technical specifications The electronic loads of the series EL9000 HP are very Control panel efficient devices which offer a big variety of interesting features in a 19“ case of only 3U. Besides the common Type functionality of electronic loads you can test batteries, load voltage or current sources with a pulsed operation, Display: two line character LCD with... - Page 26 About the device Device specific data EL9080-200 HP EL 9160-100 HP EL9400-50 HP EL9750-25 HP Mains input Mains voltage 115V/230V selectable Mains frequency 50/60Hz Mains fuse T2,5A DC input Input voltage U 160V 400V 750V Input power P 2400W, with temperature depending derating Permanent input power 2400W at 40°C ambient temp.
- Page 27 About the device Design Front view Figure 1 Rear view Figure 2 Pin assignment of terminal System Bus: Pin 1 = Sense (+) Pin 2 = I-Cross Pin 3 = I-Cross-Rtn Pin 4 = Sense (-) Pin 5 = Share Bus Pin 6 = AGnd Pin 7 = FastReg Instruction Manual...
-
Page 28: Temperature Characteristics
About the device Scope of delivery Dynamic characteristics and stability criteria 1 x Electronic load The electronic load is characterised by short rise and fall times of the current, which are achieved by a high 1 x Printed instruction manual bandwidth of the internal regulation circuit. -
Page 29: Installation
About the device Relation of input voltage to input current Terminal DC input When working with applications that input only low voltages The load input is located at the rear side of the device. to the load, it becomes necessary to know the minimum The connection to any feeding source is done here by input voltage that is required for the load to draw the full the M8 screws. -
Page 30: Handling The Device
Handling the device Handling For an overview of all operating elements also see sec- tion 3.1. The display This is an overview of the two line display and its layout. The left side always shows actual values while the load input is switched on: Figure 3 The indicator for the regulation mode(a triangle) appears... - Page 31 Handling the device Operating elements Explanation of the selector positions: Switches to the set values of Level A. These values become instantly active and can be changed now. Mains switch Power (1) Switches to the set values of Level B. These Is used to switch the device on or off.
- Page 32 Handling the device Adjusting the set values Rotary knob Setting (6) Note: Set values, which must not be changed in the cur- This rotary knob has no end stop. With every rently selected regulation mode, are not shown and can position Setting (6) changes the set value not be selected/changed.
- Page 33 Handling the device A changeover to regulation mode CV can reset the set A changeover to regulation mode CR can reset the set values of voltage, power and current to their nominal values of resistance, current and power to their nominal values, if the parameter Keep set values has been set...
- Page 34 Handling the device 6.7.2 Level B The adjusted rise/fall time is still effective here, but the pul- se widths are now determined by the trigger signal, which When switching to „Level B“ with the selector Level is fed into the trigger input. The trigger signal must be Control(3), the set values of Level B become active.
- Page 35 Handling the device The battery test mode Introduction Mode „Battery“ is intended for battery tests by connecting a battery to the load and discharge it definedly. The ave- rage current is measured and the elapsed time is counted and then display as the consumed battery capacity in Ah. The voltage supervision, together with the adjustable un- dervoltage shutdown threshold Ulow, prevents the battery from being deeply discharged.
- Page 36 Handling the device Control locations and priorities 6.11 Functions of the connector „System Bus“ Control locations are the locations from where the device 6.11.1 Two-quadrants operation is controlled. This can be at the device (manual control), The Share Bus of the electronic load is compatible for via the analogue interface (external control) or via a di- so-called two quadrants operation with certain power gital interface card (remote control).
-
Page 37: Device Configuration
Handling the device Device configuration 6.11.2 Selecting the regulation speed The regulation speed (or time) of the load has delibera- The setup menu tely been set to slow and lies at typical 50ms (only for The setup menu can only be activated by the selector CV and CP mode). - Page 38 Handling the Gerätes CAN Baud rate CAN Broadcast ID (available since firmware 5.01) Possible settings: 10kBd, 20KBd, 50kBd, 100kBd, Possible settings: 0x000 (0000) 0x7FF (2047) 125kBd, 250kBd, 500kBd, 1MBd Default setting: 0x7FF (2047) Default setting: 100kBd Belongs to: CAN interface card IF-C1 Belongs to: CAN interface card IF-C1 Explanation: the broadcast ID is an additonal ID of the Vector ID system.
-
Page 39: Important Notes
Handling the device The analogue interface The input Rem-SB (Remote Standby, Pin 8) overrides • the pushbutton Input on/off(4). That means, that you Introduction can switch the load input off with this pin at any time The analogue interface is a 15pole Sub-D socket and is (even if the load was not set to external control via the located at the rear side. - Page 40 Handling the device Example applications Overview of the pins AGnd RSEL DGnd PSEL Remote CSEL Rem-SB VSEL REMOTE REM-SB DGND Figure 18 OVP/OT Switching to external control Trigger In VMON R-Range CMON Switching to external control is only required if the device R-active VRef is going to be controlled by external analogue signals.
- Page 41 Handling the device External control with current only Like in the example above, but only current adjustable. The power is set to maximum. DGND VREF CSEL AGND Figure 21 Pin assignment of the analogue interface Pin Name Type² Description Level Electrical specifications 1 VSEL Set value for voltage...
-
Page 42: Interface Cards
Handling the device Interface cards Application examples The following figures show only some of many possible General applications when controlling one or multiple electronic The electronic load supports various interface cards. loads by a PC. The same applies for mixed configurations The digital interface cards IF-R1(RS232), IF-C1(CAN) with power supplies. -
Page 43: Accessories And Options
Handling the device 10. Miscellaneous 10.1 Accessories and options Note: Details about options and accessories are avaible in seperate instruction manuals. Following accessories are optionally available: a) USB-to-Analogue interface UTA12 Galvanically isolated remote control via USB (on PC side) and the device internal analogue interface. b) Digital interface cards Galvanically isolated, pluggable and retrofittable, digital interface cards for USB, RS232, CAN, GPIB/IEEE (SCPI... - Page 46 EA-Elektro-Automatik GmbH & Co. KG 研发 - 生产 - 销售一体化 Helmholtzstraße 31-33 41747 Viersen Germany Tel: +49 2162 / 37 850 Fax: +49 2162 / 16 230 ea1974@elektroautomatik.cn www.elektroautomatik.cn...
