SPECIFICATIONS
GENERAL DESCRIPTION
Power source: AC 110/220/240V, 50/60Hz
Power consumption:
24W
Superheterodyne system, FM/
AM 2-band tuner, with PLL,
FM muting, FM multipath
detection, variable air check
calibrator, FM auto lock,
FM IF band selector circuit.
Semiconductors:
4-IC (Integrated circuit)
3-FET (dual gate, MOS type}
28-transistor
36-diode
3-LED
Width: 442mm
Height: 144mm
Depth: 373mm
Weight: 7.5kg
Circuit:
Dimensions:
FM
Tuning range:
Sensitivity:
at S/N 26¢dB, 40kHz deviation:
1.4uV
Frequency response: 15
30 ~ 15000 Hz 23 dB
87.6 ~ 108MHz

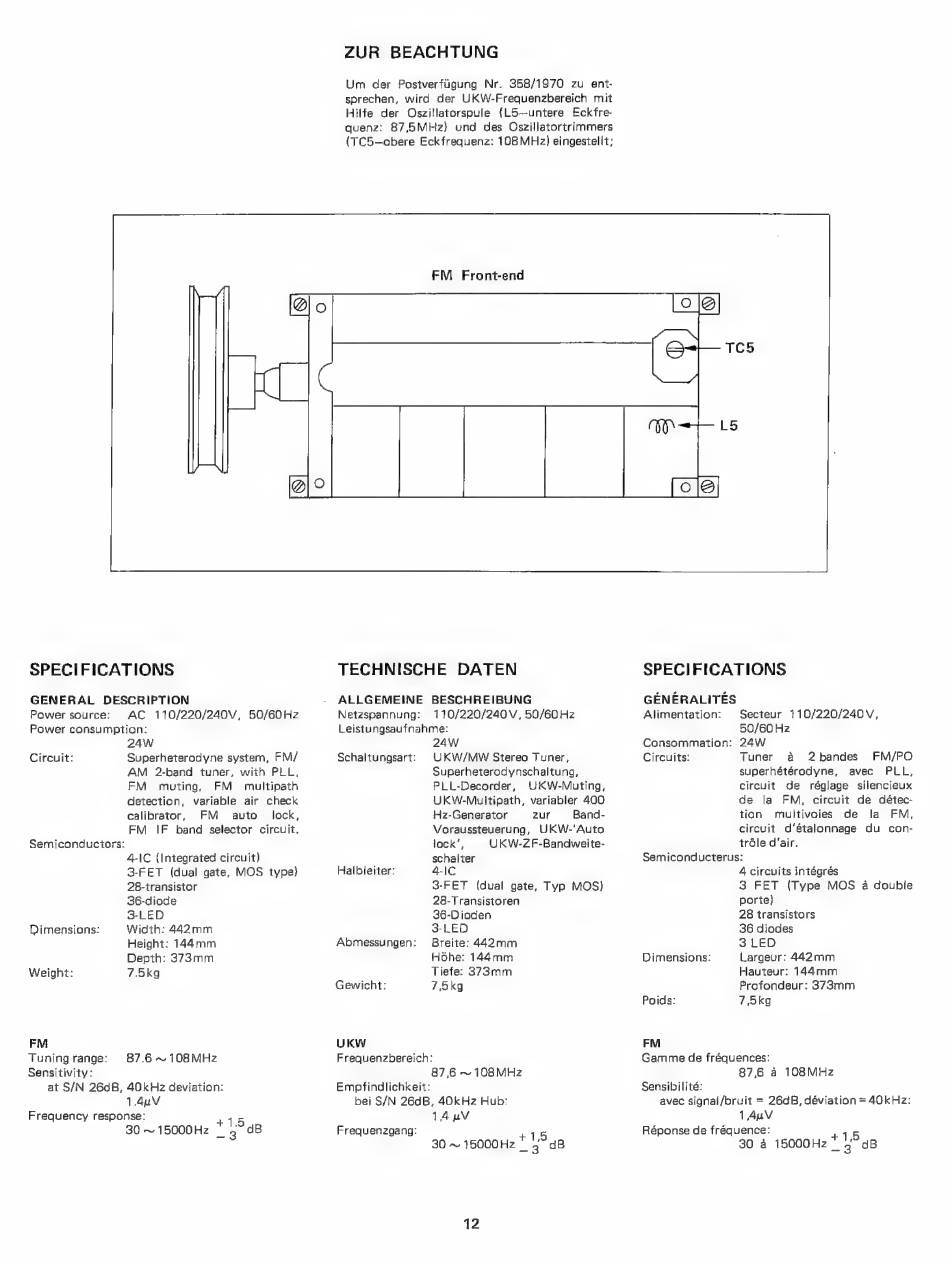

ZUR BEACHTUNG
Um der Postverfiigung Nr. 358/1970 zu ent-
sprechen, wird der UKW-Frequenzbereich mit
Hilfe der Oszitlatorspule (L5—untere Eckfre-
quenz: 87,5MHz} und des Oszillatortrimmers
(TC5—obere Eckfrequenz: 108MHz) eingestelit;
FM Front-end
TECHNISCHE DATEN
ALLGEMEINE BESCHREIBUNG
Netzspannung: 110/220/240V, 50/60 Hz
Leistungsaufnahme:
24W
UKW/MW Stereo Tuner,
Superheterodynschaltung,
PLL-Decorder, Ui W-Muting,
UKW-Multipath, variabler 400
Hz-Generator zur Band-
Voraussteuerung, UKW-'Auto
lock', UKW-2ZF-Bandweite-
schalter
Halbleiter: 4-IC
3-FET (dual gate, Typ MOS)
28-Transistoren
36-Dioden
3-LED
Abmessungen: Breite: 442mm
Hohe: 144mm
Tiefe: 373mm
Gewicht: 7 ,5kg
Schaltungsart:
UKW
Frequenzbereich:
87,6 ~ 108MHz
Empfindlichkeit:
bei S/N 26dB, 40kHz2 Hub:
14 uv
Frequenzgang:
30 ~ 16000H2 * Lup
12
TCS
L5
SPECIFICATIONS
GENERALITES
Alimentation: Secteur 110/220/240V,
50/60 Hz
Consommation: 24W
Circuits: Tuner a 2bandes FM/PO
superhétérodyne, avec PLL,
circuit de réglage silencieux
de la FM, circuit de détec-
tion multivoies de la FM,
circuit d'étalonnage du con-
trdle d'air.
Semiconducterus:
4 circuits intégrés
3 FET (Type MOS 4 double
porte}
28 transistors
36 diodes
3 LED
Largeur: 442mm
Hauteur: 144mm
Profondeur: 373mm
Poids: 7 5kg
Dimensions:
FM
Gamme de fréquences:
87,6 a 108MHz
Sensibilité:
avec signal/bruit = 26dB, déviation = 40kHz:
14yuV
Réponse de fréquence: 15
30 4 15000Hz" 4° dB
