BEGA 71 290 Instructions For Use

34.21 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Optischer Filter
Optical filter
Filtre optique
Gebrauchsanweisung
Anwendung
Durch den optischen Filter lässt sich eine
bandförmige Lichtstärkeverteilung erzielen.
Für BEGA Kompaktscheinwerfer und
Leistungsscheinwerfer ø 150 mm
Bandförmige Lichtstärkeverteilung:
Der optische Filter verformt den Lichtkegel zu
einem Oval.
Dieses Oval kann durch Drehen des optischen
Filters stufenlos gedreht werden.
c – Konformitätszeichen
Gewicht: 0,02 kg
Sicherheit
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an dem
Ergänzungsteil vorgenommen, so gilt derjenige
als Hersteller, der diese Änderungen vornimmt.

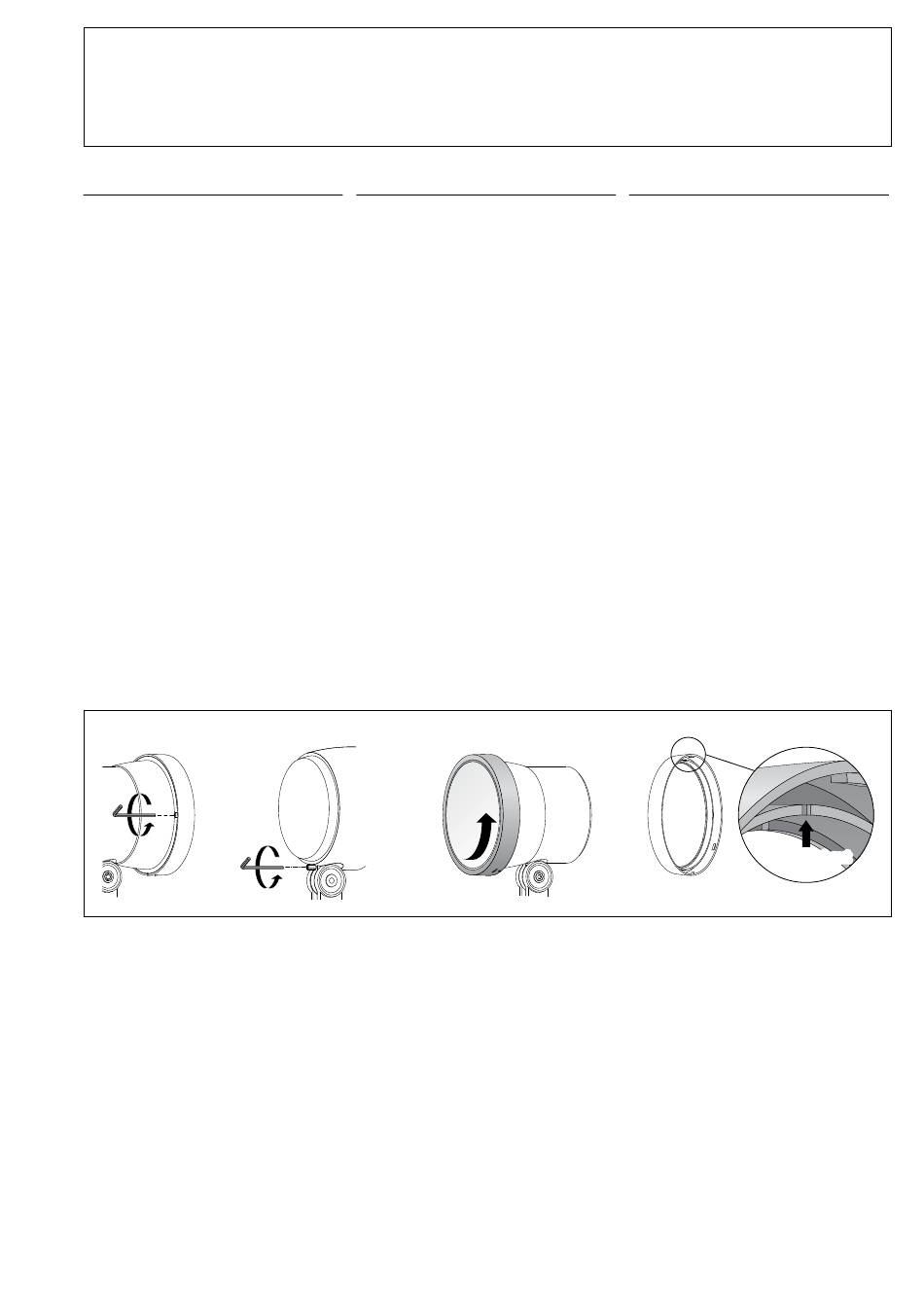

Montage
1a 1b
Kompaktscheinwerfer öffnen:
Rückseitigen Verriegelungsstift (Innensechskant
SW 2) im Abschlussring lösen (siehe Skizze
Detail 1a).
Leistungsscheinwerfer öffnen:
Verriegelungsstift (Innensechskant SW 2,5) auf
der Rückseite im Scheinwerfergehäuse lösen
(siehe Skizze Detail 1b).
Abschlussring mit Sicherheitsglas und Reflektor
durch Linksdrehung abnehmen.
Reflektor aus Abschlussring herausnehmen.
Instructions for use
Application
The optical filter creates a flat beam light
distribution.
For BEGA compact floodlights and
performance floodlight ø 150 mm
Flat beam light distribution:
The optical filter transforms the light cone into
an oval.
This oval can be rotated in any direction by
turning the optical filter.
c – Conformity mark
Weight: 0.02 kg
Safety
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
Installation
2
Open the compact floodlight:
Loosen the back locking pin (hexagon socket
wrench size 2) in the trim ring (see sketch detail
1a).
Open the performance floodlight:
Loosen the locking pin (hexagon socket wrench
SW 2.5) on the back of the floodlight housing
(see sketch detail 1b).
Remove the trim ring along with the safety
glass and reflector by twisting it anti-clockwise.
Remove reflector from the trim ring.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
é c
Fiche d'utilisation
Utilisation
Le filtre optique permet d'obtenir une répartition
lumineuse elliptique.
Pour projecteur compact et
projecteur puissant BEGA ø 150 mm
Répartition lumineuse en elliptique:
Le filtre optique donne une forme ovale au cône
lumineux.
Cet ovale peut être tourné en continu en
tournant le filtre optique.
c – Sigle de conformité
Poids: 0,02 kg
Sécurité
Le fabricant décline toute responsabilité pour
les dommages résultant d'une utilisation ou
d'une installation inappropriée du produit.
Toutes les modifications apportées
ultérieurement à cet accessoire se feront sous
la responsabilité exclusive de celui qui les
effectuera, qui sera alors considéré comme
fabricant.
Installation
2a
oben · top · haut oben · top · haut
Ouvrir le projecteur compact :
Desserrer la goupille de verrouillage arrière (vis
à six pans creux SW 2) de l'anneau de finition
(voir schéma détail 1a).
Ouvrir le projecteur puissant :
Desserrer la goupille de verrouillage (six pans
creux SW 2,5) au dos du boîtier du projecteur
(voir schéma détail 1b).
Retirez l'anneau de finition avec le verre de
sécurité et le réflecteur en tournant vers la
gauche.
Retirer le réflecteur de l'anneau de finition.
71 290
1 / 2
