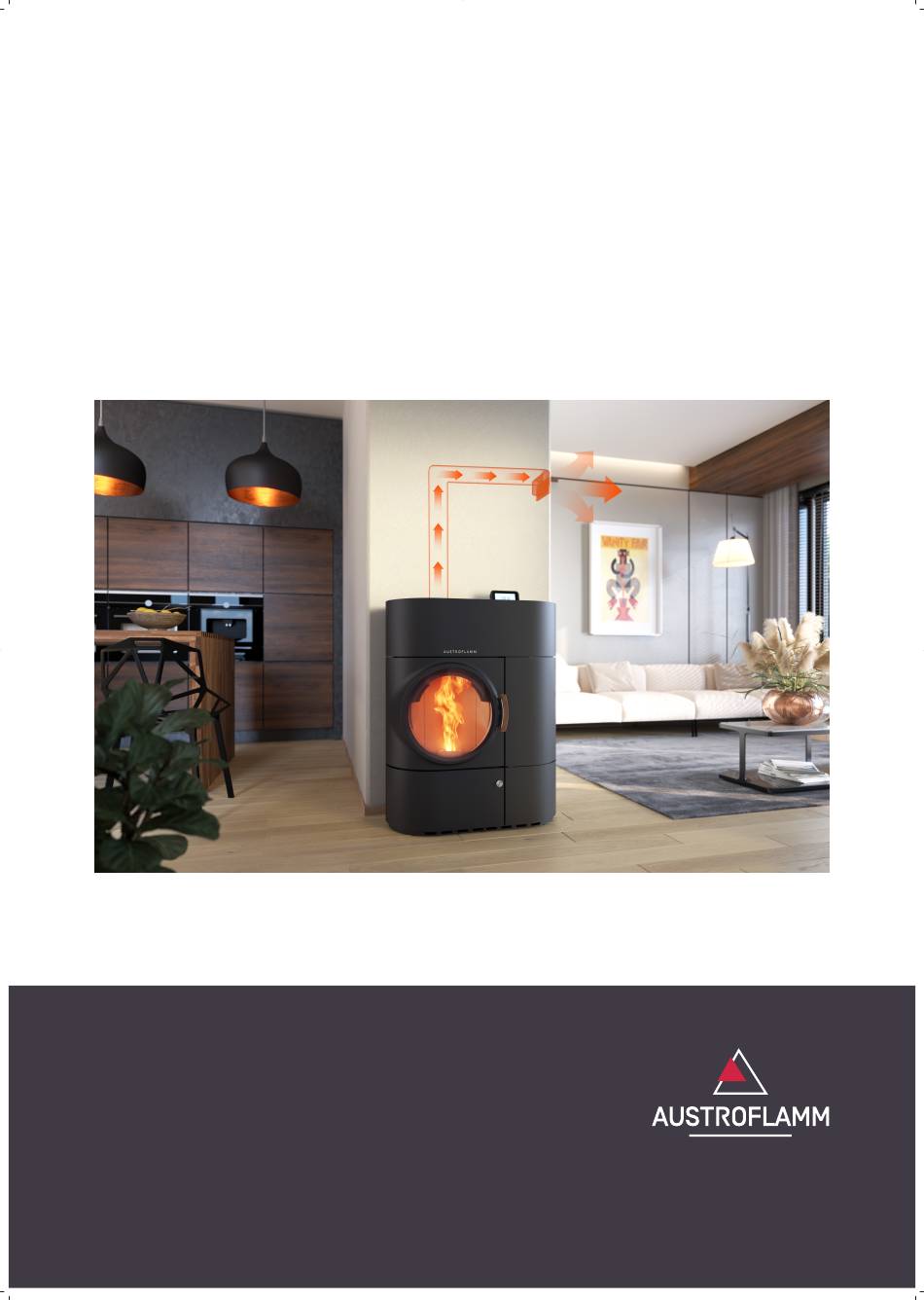

Montageanleitung / Assembly instructions
Instructions de montage / Istruzioni di montaggio
Luftverteilermodul
Air distribution module
www.austroflamm.com
Kit canalisation
Modulo diffusore d'aria

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Mo Duo and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Austroflamm Mo Duo

Summary of Contents for Austroflamm Mo Duo

  • Page 1 Montageanleitung / Assembly instructions Instructions de montage / Istruzioni di montaggio Luftverteilermodul Air distribution module www.austroflamm.com Kit canalisation Modulo diffusore d’aria...
  • Page 2 Druck-, Rechtschreib- und Satzfehler vorbehalten. Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden und stel- len keine Verpflichtung seitens der Austroflamm GmbH dar. Für eventuelle Fehler in diesem Dokument übernimmt die Austroflamm GmbH keine Haftung.
  • Page 3 Inhaltsverzeichnis Deutsch........................English ........................Français........................Italiano ........................107...

  • Page 4: Table Of Contents

    Luftverteilermodul montieren Inhaltsverzeichnis Allgemeine Informationen ..........................Mo Duo - Luftverteilermodul montieren ......................Mo Duo Cook - Luftverteilermodul montieren....................14 Clou Duo - Luftverteilermodul montieren......................20 Scotty Duo - Luftverteilermodul montieren..................... 27 Ruby - Luftverteilermodul montieren ....................... 32 Softwarekonfiguration ............................38...

  • Page 5: Allgemeine Informationen

    Allgemeine Informationen HINWEIS Bei Mo Duo, Mo Duo Cook und Scotty Duo, die Heat Memory System (HMS) und Luftverteilermodul als Option haben, kann das Luftverteilermodul nicht mit dem Heat Memory System (HMS) kombiniert werden! Bei diesen Öfen kann immer nur ein System verwendet werden.
  • Page 6 1 | Allgemeine Informationen Luftverteilermodul montieren Luftverteilermodul mit der Artikelnummer 808002 wird im folgenden Ofen eingebaut: • Ruby Abb. 2: 808002 Luftverteilermodul Pos. Nr. Anzahl Artikel Artikel-Nr. AC-Radialgebläse D150/D80 EBM 728255 Taptite SKS M5x10 DIN7500D 718104-92 Bogen 80/90° 2teilig fix COLOR 628014-29 KS LVM 728784...

  • Page 7: Mo Duo - Luftverteilermodul Montieren

    Luftverteilermodul montieren 2 | Mo Duo - Luftverteilermodul montieren Mo Duo - Luftverteilermodul montieren 1) Deckel abnehmen. Abb. 3: Deckel abnehmen 2) Von oben die zwei Schrauben der linken Seitenver- kleidung lösen. 3) Seitenverkleidung oben zu sich ziehen und unten aus- hängen.
  • Page 8 2 | Mo Duo - Luftverteilermodul montieren Luftverteilermodul montieren 4) Behälterdecke aufmachen. 5) Von oben die zwei Schrauben der rechten Seitenver- kleidung lösen. 6) Seitenverkleidung oben zu sich ziehen und unten aus- hängen. Abb. 5: Rechte Seitenverkleidung abmontie- 7) Von oben die zwei Schrauben der vorderen Seitenver- kleidung lösen.
  • Page 9 Luftverteilermodul montieren 2 | Mo Duo - Luftverteilermodul montieren 9) Rückwand abnehmen. Abb. 7: Rückwand abnehmen 10) Luftverteilermodul am Ofen anbringen und befesti- gen. ð Beachten Sie dabei die richtige Montage wie un- ten abgebildet. Abb. 8: Luftmodul anbringen...
  • Page 10 2 | Mo Duo - Luftverteilermodul montieren Luftverteilermodul montieren 11) Kabel vom Luftverteilungsmodul und Kabel, welches zur Steuereinheit führt, miteinander verbinden. ð Es muss nur ein Stecker mit dem Gebläse verbun- den werden. Der zweite wird nicht verwendet. 12) Befestigen Sie das obere Teil des Kabels mit einem Kabelbinder.
  • Page 11 Luftverteilermodul montieren 2 | Mo Duo - Luftverteilermodul montieren 14) Am Kondensator anschließen. ð Dabei ist es nicht wichtig welches Kabel an wel- chen Anschluss angeschlossen wird. 15) Kondensator am Ofen befestigen. Sieh nächstes Bild. Abb. 11: Kabel am Kondensator anschließen 16) Luftverteilerkabel an die Steuereinheit anstecken.
  • Page 12 2 | Mo Duo - Luftverteilermodul montieren Luftverteilermodul montieren 17) Zentralerdung anschließen. Abb. 13: Zentralerdung anschließen 18) Das mitgelieferte L-Rohrstück auf das Luftverteilermo- dul raufstecken. Abb. 14: Rohr raufstecken 19) Perforierte Ausschnitte auf der Rückwand mit einem Seitenschneider entfernen. Abb. 15: perforierte Ausschnitte entfernen...
  • Page 13 Luftverteilermodul montieren 2 | Mo Duo - Luftverteilermodul montieren 20) Zuerst die Rückwand anbringen, anschließend alle Seitenverkleidungen in umgekehrter Reihenfolge montieren und den Deckel anbringen. Abb. 16: Alles wieder montieren 21) Abdeckung hinten auf der Rückwand anbringen. Abb. 17: Abdeckung auf Rückwand anbrin-...

  • Page 14: Mo Duo Cook - Luftverteilermodul Montieren

    3 | Mo Duo Cook - Luftverteilermodul montieren Luftverteilermodul montieren Mo Duo Cook - Luftverteilermodul montieren 1) Behälterdeckel aufmachen. Abb. 18: Behälterdeckel aufmachen 2) Die Schrauben lösen und die rechte Seitenverklei- dung nach oben aushängen. Abb. 19: Seitenverkleidung rechts abneh- 3) Abdeckung der WLAN-Box abnehmen.
  • Page 15 Luftverteilermodul montieren 3 | Mo Duo Cook - Luftverteilermodul montieren 5) Luftverteilermodul am Ofen anbringen und befesti- gen. ð Beachten Sie dabei die richtige Montage wie un- ten abgebildet. Abb. 22: Luftmodul anbringen 6) Kabel vom Luftverteilungsmodul und Kabel, welches zur Steuereinheit führt, miteinander verbinden.
  • Page 16 3 | Mo Duo Cook - Luftverteilermodul montieren Luftverteilermodul montieren 8) Das Kabel wie abgebildet im Ofen verlegen und an ei- nigen Stellen mit Kabelbinder befestigen. Abb. 24: Kabel verlegen 9) Am Kondensator anschließen. ð Dabei ist es nicht wichtig welches Kabel an wel- chen Anschluss angeschlossen wird.
  • Page 17 Luftverteilermodul montieren 3 | Mo Duo Cook - Luftverteilermodul montieren 11) Luftverteilerkabel an die Steuereinheit anstecken. ð Es sind zwei Kabel (grau und braun) die anzuste- cken sind. Es ist egal welches Kabel an welchen Anschluss angeschlossen wird. ð Anschluss an Position 5+6.
  • Page 18 3 | Mo Duo Cook - Luftverteilermodul montieren Luftverteilermodul montieren 13) Das mitgelieferte L-Rohrstück auf das Luftverteilermo- dul raufstecken. Abb. 28: Rohr raufstecken 14) Perforierte Ausschnitte auf der Rückwand mit einem Seitenschneider entfernen. Abb. 29: perforierte Ausschnitte entfernen 15) Zuerst die Rückwand anbringen, anschließend alle Seitenverkleidungen in umgekehrter Reihenfolge montiere.
  • Page 19 Luftverteilermodul montieren 3 | Mo Duo Cook - Luftverteilermodul montieren 16) Abdeckung hinten auf der Rückwand anbringen. Abb. 31: Abdeckung auf Rückwand anbrin-...

  • Page 20: Clou Duo - Luftverteilermodul Montieren

    4 | Clou Duo - Luftverteilermodul montieren Luftverteilermodul montieren Clou Duo - Luftverteilermodul montieren 1) Beide Türen öffnen. Abb. 32: Türen öffnen 2) Von der rechten Seitenverkleidung die Schrauben von Innen lösen. Abb. 33: Schrauben lösen...
  • Page 21 Luftverteilermodul montieren 4 | Clou Duo - Luftverteilermodul montieren 3) Auf der Rückseite oben die Schrauben von der Seiten- verkleidung lösen und den Stift nach unten schieben. 4) Seitenverkleidung abnehmen. Abb. 34: Schrauben lösen Abb. 35: Seitenverkleidung abnehmen 5) Von der Rückwand die Schrauben lösen und die Rück- wand abnehmen.
  • Page 22 4 | Clou Duo - Luftverteilermodul montieren Luftverteilermodul montieren 6) Luftverteilermodul am Ofen anbringen und befesti- gen. ð Beachten Sie dabei die richtige Montage wie un- ten abgebildet. Abb. 37: Luftmodul anbringen 7) Kabel vom Luftverteilungsmodul und Kabel, welches zur Steuereinheit führt miteinander verbinden. ð...
  • Page 23 Luftverteilermodul montieren 4 | Clou Duo - Luftverteilermodul montieren 9) Das Kabel wie abgebildet im Ofen verlegen und an den Stellen 1 + 2 mit einem Kabelbinder befestigen. 10) An der gezeigten Stelle mit dem Pfeil kann optional eine Kabelschelle angebracht sein. Diese Kabelschelle entfernen.
  • Page 24 4 | Clou Duo - Luftverteilermodul montieren Luftverteilermodul montieren Abb. 40: Kabel am Kondensator anschließen 14) Luftverteilerkabel an die Steuereinheit anstecken. ð Es sind zwei Kabel (grau und braun) die anzuste- cken sind. Es ist egal welches Kabel an welchen Anschluss angeschlossen wird. ð...
  • Page 25 Luftverteilermodul montieren 4 | Clou Duo - Luftverteilermodul montieren 16) Das mitgelieferte L-Rohrstück auf das Luftverteilermo- dul raufstecken. Abb. 43: Rohr raufstecken 17) Perforierte Ausschnitte auf der Rückwand mit einem Seitenschneider entfernen. Abb. 44: perforierte Ausschnitte entfernen 18) Zuerst die Rückwand anbringen und die rechte Sei- tenverkleidungen in umgekehrter Reihenfolge mon- tieren.
  • Page 26 4 | Clou Duo - Luftverteilermodul montieren Luftverteilermodul montieren 19) Abdeckung hinten auf der Rückwand anbringen. Abb. 46: Abdeckung auf Rückwand anbrin-...

  • Page 27: Scotty Duo - Luftverteilermodul Montieren

    Luftverteilermodul montieren 5 | Scotty Duo - Luftverteilermodul montieren Scotty Duo - Luftverteilermodul montieren 1) Tür öffnen. 2) Schraube von der vorderen Seitenverkleidung lösen und die vordere Seitenverkleidung abnehmen. Abb. 47: Vordere Seitenverkleidung abmon- tieren 3) Rückseite und rechte Seitenverkleidung abnehmen. Abb. 48: Rückseite und Seitenverkleidung abnehmen...
  • Page 28 5 | Scotty Duo - Luftverteilermodul montieren Luftverteilermodul montieren 4) Luftverteilermodul am Ofen anbringen und befesti- gen. ð Beachten Sie dabei die richtige Montage wie un- ten abgebildet. Abb. 49: Luftmodul anbringen 5) Kabel vom Luftverteilungsmodul und Kabel, welches zur Steuereinheit führt miteinander verbinden. 6) Befestigen Sie das obere Teil des Kabels mit einem Kabelbinder.
  • Page 29 Luftverteilermodul montieren 5 | Scotty Duo - Luftverteilermodul montieren 7) Das Kabel wie abgebildet im Ofen verlegen und an den Stellen 1 + 2 + 3 + 4 mit einem Kabelbinder be- festigen. Abb. 51: Kabel verlegen 8) Am Kondensator anschließen. ð...
  • Page 30 5 | Scotty Duo - Luftverteilermodul montieren Luftverteilermodul montieren 10) Luftverteilerkabel an die Steuereinheit anstecken. ð Es sind zwei Kabel (grau und braun) die anzuste- cken sind. Es ist egal welches Kabel an welchen Anschluss angeschlossen wird. ð Anschluss an Position 5+6. Abb. 53: Luftverteilermodul anstecken 11) Zentralerdung anschließen.
  • Page 31 Luftverteilermodul montieren 5 | Scotty Duo - Luftverteilermodul montieren 13) Perforierte Ausschnitte auf der Rückwand mit einem Seitenschneider entfernen. Abb. 56: perforierte Ausschnitte entfernen 14) Zuerst die Rückwand dann die rechte Seitenverklei- dungen montieren. Abb. 57: Alles wieder montieren 15) Abdeckung hinten auf der Rückwand anbringen. Abb. 58: Abdeckung auf Rückwand anbrin-...

  • Page 32: Ruby - Luftverteilermodul Montieren

    6 | Ruby - Luftverteilermodul montieren Luftverteilermodul montieren Ruby - Luftverteilermodul montieren 1) Seitenverkleidungen links und rechts öffnen. Abb. 59: Seitenverkleidung links und rechts öffnen 2) Rückwand abmontieren. Abb. 60: Rückwand abmontieren 3) Abdeckung abmontieren. Abb. 61: Abdeckung abmontieren...
  • Page 33 Luftverteilermodul montieren 6 | Ruby - Luftverteilermodul montieren 4) Luftverteilungsmodul am Ofen anbringen und befesti- gen. ð Beachten Sie dabei die richtige Montage wie un- ten abgebildet. Abb. 62: Luftverteilungsmodul montieren 5) Kabel vom Luftverteilungsmodul und Kabel, welches zur Steuereinheit führt, miteinander verbinden. ð...
  • Page 34 6 | Ruby - Luftverteilermodul montieren Luftverteilermodul montieren 7) Das Kabel wie abgebildet im Ofen verlegen und mit Kabelbindern befestigen. Abb. 64: Kabel durchziehen 8) Kabel an den Kondensator anschließen. ð Dabei ist es nicht wichtig welches Kabel an wel- chen Anschluss angeschlossen wird. 9) Kondensator an dieser Stelle befestigen.
  • Page 35 Luftverteilermodul montieren 6 | Ruby - Luftverteilermodul montieren 10) Luftverteilerkabel an die Steuereinheit anstecken. ð Es sind zwei Kabel (grau und braun) die anzu- schließen sind. Es ist egal welches Kabel an wel- chen Anschluss angeschlossen wird. ð Anschluss an Position 5 + 6. Abb. 66: Luftverteilermodul anstecken 11) Zentralerdung anschließen.
  • Page 36 6 | Ruby - Luftverteilermodul montieren Luftverteilermodul montieren 12) Das mitgelieferte L-Rohrstück auf das Luftverteilermo- dul raufstecken. Abb. 68: Mit L-Rohrstück verbinden 13) Aluflex-Schlauch wie abgebildet anbringen und mit Schlauchklemmen befestigen. 14) Das untere Kabel kann wie abgebildet befestigt wer- den, damit es nicht lose im Ofen herumhängt. Abb. 69: Aluflex-Schlauch anbringen.
  • Page 37 Luftverteilermodul montieren 6 | Ruby - Luftverteilermodul montieren 16) Rückwand und alle Seitenverkleidungen wieder mon- tieren. Abb. 71: Rückwand und Seitenverkleidun- gen montieren 17) Doppelanschlussstutzen am Ofen montieren. Abb. 72: Doppelanschlussstutzen montieren...

  • Page 38: Softwarekonfiguration

    Softwarekonfiguration 1) Zur Aktivierung der Option „Air Modul“ wählen Sie in den Einstelllungen das Service-Menü. 2) Nur für Händler oder Austroflamm Servicetechniker, um in das Service-Menü zu gelangen, geben sie bitte den Service CODE ein. 3) Wählen Sie im Service-Menü „Parameter“ und wech- seln Sie bei Parameter Nr.
  • Page 39 General information ............................40 Mo Duo - installing the air distribution module....................42 Mo Duo Cook - installing the air distribution module ................... 49 Clou Duo - installing the air distribution module ................... 54 Scotty Duo - installing the air distribution module..................61 Ruby - installing the air distribution module ....................

  • Page 40: General Information

    General information NOTICE On Mo Duo, Mo Duo Cook and Scotty Duo, which have Heat Memory System (HMS) and air distribu- tion module as options, the air distribution module cannot be combined with the Heat Memory Sys- tem (HMS)! On these stoves, only one system can be used.
  • Page 41 Luftverteilermodul montieren 1 | General information Air distribution module, item number 808002, is built into the following stove: • Ruby Fig. 2: 808002 Air distribution module Item no. Quantity Article Article no. AC radial fan D150/D80 EBM 728255 Taptite SKS M5x10 DIN7500D 718104-92 Bend, 80/90°...

  • Page 42: Mo Duo - Installing The Air Distribution Module

    2 | Mo Duo - installing the air distribution module Luftverteilermodul montieren Mo Duo - installing the air distribution module 1) Remove cover. Fig. 3: Removing the cover 2) From above, undo the two screws of the left-hand side cladding. 3) Pull the side cladding towards you at the top and un- hinge it at the bottom.
  • Page 43 Luftverteilermodul montieren 2 | Mo Duo - installing the air distribution module 4) Open hopper lid. 5) From above, undo the two screws of the right-hand side cladding. 6) Pull the side cladding towards you at the top and un- hinge it at the bottom.
  • Page 44 2 | Mo Duo - installing the air distribution module Luftverteilermodul montieren 9) Remove rear panel. Fig. 7: Removing the rear panel 10) Attach air distribution module to the stove and fasten ð When doing so, follow the correct installation as shown below.
  • Page 45 Luftverteilermodul montieren 2 | Mo Duo - installing the air distribution module 11) Connect to each other the cable from the air distribu- tion module and the cable which leads to the control unit. ð Only one plug needs to be connected to the fan.
  • Page 46 2 | Mo Duo - installing the air distribution module Luftverteilermodul montieren 14) Connect to the capacitor. ð When doing so it is not important which cable is connected to which connection. 15) Fasten capacitor to stove. See next picture.
  • Page 47 Luftverteilermodul montieren 2 | Mo Duo - installing the air distribution module 17) Connect central earth. Fig. 13: Connecting the central earth 18) Place the L-pipe section on to the air distribution mod- ule. Fig. 14: Placing the pipe 19) Using side cutters, remove perforated cut-outs on the rear panel.
  • Page 48 2 | Mo Duo - installing the air distribution module Luftverteilermodul montieren 20) First attach the rear panel, then attach all side clad- ding in reverse order and attach the cover. Fig. 16: Reattaching everything 21) Attach cover at the back on the rear panel.

  • Page 49: Mo Duo Cook - Installing The Air Distribution Module

    Luftverteilermodul montieren 3 | Mo Duo Cook - installing the air distribution module Mo Duo Cook - installing the air distribution module 1) Open hopper lid. Fig. 18: Opening the hopper lid 2) Undo the screws and unhinge the right-hand side cladding upwards.
  • Page 50 3 | Mo Duo Cook - installing the air distribution Luftverteilermodul montieren module 5) Attach air distribution module to the stove and fasten ð When doing so, follow the correct installation as shown below. Fig. 22: Attaching the air module 6) Connect to each other the cable from the air distribu- tion module and the cable which leads to the control unit.
  • Page 51 Luftverteilermodul montieren 3 | Mo Duo Cook - installing the air distribution module 8) Lay the cable in the stove as shown and fix in some places with cable tie. Fig. 24: Laying the cable 9) Connect to the capacitor. ð When doing so it is not important which cable is connected to which connection.
  • Page 52 3 | Mo Duo Cook - installing the air distribution Luftverteilermodul montieren module 11) Clip air distribution cable on to the control unit. ð There are two cables (grey and brown) to be plugged in. It does not matter which cable is con- nected to which connection.
  • Page 53 Luftverteilermodul montieren 3 | Mo Duo Cook - installing the air distribution module 14) Using side cutters, remove perforated cut-outs on the rear panel. Fig. 29: removing the perforated cut-outs 15) First attach the rear panel, then all side cladding in re- verse order.

  • Page 54: Clou Duo - Installing The Air Distribution Module

    4 | Clou Duo - installing the air distribution module Luftverteilermodul montieren Clou Duo - installing the air distribution module 1) Open both doors. Fig. 32: Opening the doors 2) Undo the screws of the right-hand side cladding from inside. Fig. 33: Undoing the screws...
  • Page 55 Luftverteilermodul montieren 4 | Clou Duo - installing the air distribution module 3) On the back at the top undo the screws of the side cladding and push the pin down. 4) Remove side cladding. Fig. 34: Undoing the screws Fig. 35: Removing the side cladding 5) Undo the screws from the rear panel and remove the rear panel.
  • Page 56 4 | Clou Duo - installing the air distribution module Luftverteilermodul montieren 6) Attach air distribution module to the stove and fasten ð When doing so, follow the correct installation as shown below. Fig. 37: Attaching the air module 7) Connect to one another the cable from the air distri- bution module and the cable which leads to the con- trol unit.
  • Page 57 Luftverteilermodul montieren 4 | Clou Duo - installing the air distribution module 9) Lay the cable in the stove as shown and fix to points 1 + 2 with a cable tie. 10) As an option a cable clip may be attached at the point shown by the arrow.
  • Page 58 4 | Clou Duo - installing the air distribution module Luftverteilermodul montieren Fig. 40: Connecting the cable to the capa- citor 14) Clip air distribution cable on to the control unit. ð There are two cables (grey and brown) to be plugged in.
  • Page 59 Luftverteilermodul montieren 4 | Clou Duo - installing the air distribution module 16) Place the L-pipe section on to the air distribution mod- ule. Fig. 43: Placing the pipe 17) Using side cutters, remove perforated cut-outs on the rear panel. Fig. 44: removing the perforated cut-outs...
  • Page 60 4 | Clou Duo - installing the air distribution module Luftverteilermodul montieren 18) First attach the rear panel and all right-hand side clad- ding in reverse order. Fig. 45: Reattaching everything 19) Attach cover at the back on the rear panel. Fig. 46: Attaching the cover on the rear panel...

  • Page 61: Scotty Duo - Installing The Air Distribution Module

    Luftverteilermodul montieren 5 | Scotty Duo - installing the air distribution module Scotty Duo - installing the air distribution module 1) Open door. 2) Undo screw from the front side cladding and remove the side cladding. Fig. 47: Detaching the front side cladding 3) Remove back and right-hand side cladding.
  • Page 62 5 | Scotty Duo - installing the air distribution module Luftverteilermodul montieren 4) Attach air distribution module to the stove and fasten ð When doing so, follow the correct installation as shown below. Fig. 49: Attaching the air module 5) Connect to one another the cable from the air distri- bution module and the cable which leads to the con- trol unit.
  • Page 63 Luftverteilermodul montieren 5 | Scotty Duo - installing the air distribution module 7) Lay the cable in the stove as shown and fix to points 1+ 2 + 3 + 4 with a cable tie. Fig. 51: Laying the cable 8) Connect to the capacitor. ð...
  • Page 64 5 | Scotty Duo - installing the air distribution module Luftverteilermodul montieren 10) Clip air distribution cable on to the control unit. ð There are two cables (grey and brown) to be plugged in. It does not matter which cable is con- nected to which connection.
  • Page 65 Luftverteilermodul montieren 5 | Scotty Duo - installing the air distribution module 13) Using side cutters, remove perforated cut-outs on the rear panel. Fig. 56: removing the perforated cut-outs 14) First mount the rear panel, then the right-hand side cladding. Fig. 57: Reattaching everything 15) Attach cover at the back on the rear panel.

  • Page 66: Ruby - Installing The Air Distribution Module

    6 | Ruby - installing the air distribution module Luftverteilermodul montieren Ruby - installing the air distribution module 1) Open left- and right-hand side cladding. Fig. 59: Opening the left- and right-hand side cladding 2) Remove the rear panel. Fig. 60: Removing the rear panel 3) Detach cover.
  • Page 67 Luftverteilermodul montieren 6 | Ruby - installing the air distribution module 4) Attach air distribution module to the stove and fasten ð When doing so, follow the correct installation as shown below. Fig. 62: Mounting the air distribution mod- 5) Connect to each other the cable from the air distribu- tion module and the cable which leads to the control unit.
  • Page 68 6 | Ruby - installing the air distribution module Luftverteilermodul montieren 7) Lay the cable in the stove as shown and fix it with cable ties. Fig. 64: Pulling the cable through 8) Connect cable to the capacitor. ð When doing so it is not important which cable is connected to which connection.
  • Page 69 Luftverteilermodul montieren 6 | Ruby - installing the air distribution module 10) Clip air distribution cable on to the control unit. ð There are two cables (grey and brown) to be con- nected. It does not matter which cable is connec- ted to which connection.
  • Page 70 6 | Ruby - installing the air distribution module Luftverteilermodul montieren 12) Place the L-pipe section on to the air distribution mod- ule. Fig. 68: Connecting to L-pipe section 13) Attach aluminium flexible hose as illustrated and se- cure with hose clamps. 14) The lower cable can be fixed as illustrated, so that it does not dangle in the stove.
  • Page 71 Luftverteilermodul montieren 6 | Ruby - installing the air distribution module 16) Reattach rear panel and all side cladding. Fig. 71: Attaching rear panel and side clad- ding 17) Mount double connection bracket on to the stove. Fig. 72: Mounting the double connection bracket...

  • Page 72: Software Configuration

    1) To enable the “Air Module” option, select the service menu in the settings. 2) Dealers or Austroflamm only: to get into the service menu, please enter the service CODE. 3) In the service menu, select “Parameters” and in Para- meter no.
  • Page 73 Sommaire Informations générales............................74 Mo Duo - Installer le kit canalisation......................... 76 Mo Duo Cook - Installer le kit canalisation ...................... 83 Clou Duo - Installer le kit canalisation ......................88 Scotty Duo - Installer le kit canalisation ......................95 Ruby - Installer le kit canalisation........................100...

  • Page 74: Informations Générales

    Il n’est pas possible de combiner le kit canalisation avec le Heat Memory System (HMS) sur le Mo Duo, le Mo Duo Cook et le Scotty Duo qui ont le Heat Memory System (HMS) et le kit canalisation en op- tion ! Ces modèles n’autorisent que l’un des deux systèmes à...
  • Page 75 Luftverteilermodul montieren 1 | Informations générales Le kit canalisation portant le numéro d’article 808002 se trouve dans le poêle suivant : • Ruby Fig. 2: 808002 Kit canalisation Pos. n°. Quantité Article Article n° Ventilateur radial AC D150/D80 EBM 728255 Vis à tête fraisée Taptite M5x10 DIN7500D 718104-92 Coude 80/90°...

  • Page 76: Mo Duo - Installer Le Kit Canalisation

    2 | Mo Duo - Installer le kit canalisation Luftverteilermodul montieren Mo Duo - Installer le kit canalisation 1) Enlever le couvercle. Fig. 3: Enlever le couvercle 2) Dévisser par le haut les deux vis de l’habillage latéral gauche. 3) Soulever l’habillage latéral vers vous et le décrocher en bas.
  • Page 77 Luftverteilermodul montieren 2 | Mo Duo - Installer le kit canalisation 4) Ouvrir le couvercle du réservoir. 5) Dévisser par le haut les deux vis de l’habillage latéral droit. 6) Soulever l’habillage latéral vers vous et le décrocher en bas.
  • Page 78 2 | Mo Duo - Installer le kit canalisation Luftverteilermodul montieren 9) Enlever le panneau arrière. Fig. 7: Enlever le panneau arrière 10) Installer le kit canalisation sur le poêle et le fixer. ð Veillez à l’installer correctement comme indiqué dans l’illustration ci-dessous.
  • Page 79 Luftverteilermodul montieren 2 | Mo Duo - Installer le kit canalisation 11) Raccorder le câble du kit canalisation au câble qui conduit à l'unité de commande. ð Un seul connecteur doit être branché au ventila- teur. Le second n’est pas utilisé.
  • Page 80 2 | Mo Duo - Installer le kit canalisation Luftverteilermodul montieren 14) Le raccorder au condensateur. ð Le raccordement des câbles se fait indifféremment à l’une ou l’autre des cosses. 15) Fixer le condensateur au poêle. Voir l’illustration sui- vante.
  • Page 81 Luftverteilermodul montieren 2 | Mo Duo - Installer le kit canalisation 17) Raccorder à la mise à la terre centrale. Fig. 13: Raccorder à la mise à la terre cen- trale 18) Mettre le tube en L fourni sur le kit canalisation.
  • Page 82 2 | Mo Duo - Installer le kit canalisation Luftverteilermodul montieren 20) Commencer par mettre le panneau arrière en place, puis tous les habillages latéraux en suivant l’ordre in- verse, et finir par poser le couvercle. Fig. 16: Remettre tout en place 21) Mettre le recouvrement arrière en place sur le pan-...

  • Page 83: Mo Duo Cook - Installer Le Kit Canalisation

    Luftverteilermodul montieren 3 | Mo Duo Cook - Installer le kit canalisation Mo Duo Cook - Installer le kit canalisation 1) Ouvrir le couvercle du réservoir. Fig. 18: Ouvrir le couvercle du réservoir 2) Dévisser les vis et décrocher l’habillage latéral droit par le haut.
  • Page 84 3 | Mo Duo Cook - Installer le kit canalisation Luftverteilermodul montieren 5) Installer le kit canalisation sur le poêle et le fixer. ð Veillez à l’installer correctement comme indiqué dans l’illustration ci-dessous. Fig. 22: Installer le kit canalisation 6) Raccorder le câble du kit canalisation au câble qui conduit à...
  • Page 85 Luftverteilermodul montieren 3 | Mo Duo Cook - Installer le kit canalisation 8) Poser le câble dans le poêle comme indiqué dans l’illustration et le fixer avec des serre-câbles en plu- sieurs points. Fig. 24: Poser le câble 9) Le raccorder au condensateur.
  • Page 86 3 | Mo Duo Cook - Installer le kit canalisation Luftverteilermodul montieren 11) Brancher les câbles du kit canalisation à l'unité de commande. ð Il y a deux câbles (un gris et un brun) à brancher. Le raccordement des câbles se fait indifféremment à...
  • Page 87 Luftverteilermodul montieren 3 | Mo Duo Cook - Installer le kit canalisation 14) Enlever à la pince coupante les découpes perforées du panneau arrière. Fig. 29: Enlever les découpes perforées 15) Mettre d’abord le panneau arrière en place, puis ins- taller tous les habillages latéraux en suivant l’ordre in- verse.

  • Page 88: Clou Duo - Installer Le Kit Canalisation

    4 | Clou Duo - Installer le kit canalisation Luftverteilermodul montieren Clou Duo - Installer le kit canalisation 1) Ouvrir les deux portes. Fig. 32: Ouvrir les portes 2) Dévisser de l’intérieur les vis de l’habillage latéral droit. Fig. 33: Dévisser les vis...
  • Page 89 Luftverteilermodul montieren 4 | Clou Duo - Installer le kit canalisation 3) Au dos, dévisser en haut les vis de l’habillage latéral et pousser la tige vers le bas. 4) Enlever l’habillage latéral. Fig. 34: Dévisser les vis Fig. 35: Enlever l’habillage latéral 5) Dévisser les vis du panneau arrière et enlever le pan- neau arrière.
  • Page 90 4 | Clou Duo - Installer le kit canalisation Luftverteilermodul montieren 6) Installer le kit canalisation sur le poêle et le fixer. ð Veillez à l’installer correctement comme indiqué dans l’illustration ci-dessous. Fig. 37: Installer le kit canalisation 7) Raccorder le câble du kit canalisation au câble qui conduit à...
  • Page 91 Luftverteilermodul montieren 4 | Clou Duo - Installer le kit canalisation 9) Poser le câble dans le poêle comme indiqué dans l’illustration et le fixer avec un serre-câbles aux points 1 + 2. 10) Il est possible qu’un collier de serrage se trouve en option au point indiqué...
  • Page 92 4 | Clou Duo - Installer le kit canalisation Luftverteilermodul montieren Fig. 40: Raccorder les câbles au condensa- teur 14) Brancher les câbles du kit canalisation à l'unité de commande. ð Il y a deux câbles (un gris et un brun) à brancher. Le raccordement des câbles se fait indifféremment à...
  • Page 93 Luftverteilermodul montieren 4 | Clou Duo - Installer le kit canalisation 16) Mettre le tube en L fourni sur le kit canalisation. Fig. 43: Mettre le tube sur le kit 17) Enlever à la pince coupante les découpes perforées du panneau arrière. Fig. 44: Enlever les découpes perforées...
  • Page 94 4 | Clou Duo - Installer le kit canalisation Luftverteilermodul montieren 18) Mettre d’abord le panneau arrière en place puis instal- ler les habillages latéraux droits en suivant l’ordre in- verse. Fig. 45: Remettre tout en place 19) Mettre le recouvrement arrière en place sur le pan- neau arrière.

  • Page 95: Scotty Duo - Installer Le Kit Canalisation

    Luftverteilermodul montieren 5 | Scotty Duo - Installer le kit canalisation Scotty Duo - Installer le kit canalisation 1) Ouvrir la porte. 2) Dévisser la vis de l'habillage latéral avant et enlever l'habillage latéral avant. Fig. 47: Déposer l'habillage latéral avant 3) Enlever le panneau arrière et l'habillage latéral droit.
  • Page 96 5 | Scotty Duo - Installer le kit canalisation Luftverteilermodul montieren 4) Installer le kit canalisation sur le poêle et le fixer. ð Veillez à l'installer correctement comme indiqué dans l'illustration ci-dessous. Fig. 49: Installer le kit canalisation 5) Raccorder le câble du kit canalisation au câble qui conduit à...
  • Page 97 Luftverteilermodul montieren 5 | Scotty Duo - Installer le kit canalisation 7) Poser le câble dans le poêle comme indiqué dans l'illustration et le fixer avec un serre-câbles aux points 1+ 2 + 3 + 4. Fig. 51: Poser le câble 8) Le raccorder au condensateur.
  • Page 98 5 | Scotty Duo - Installer le kit canalisation Luftverteilermodul montieren 10) Brancher les câbles du kit canalisation à l'unité de commande. ð Il y a deux câbles (un gris et un brun) à brancher. Le raccordement des câbles se fait indifféremment à...
  • Page 99 Luftverteilermodul montieren 5 | Scotty Duo - Installer le kit canalisation 13) Enlever à la pince coupante les découpes perforées du panneau arrière. Fig. 56: Enlever les découpes perforées 14) Commencer par mettre le panneau arrière en place, puis l'habillage latéral droit. Fig. 57: Remettre tout en place 15) Mettre le recouvrement arrière en place sur le pan- neau arrière.

  • Page 100: Ruby - Installer Le Kit Canalisation

    6 | Ruby - Installer le kit canalisation Luftverteilermodul montieren Ruby - Installer le kit canalisation 1) Ouvrir les capots latéraux à gauche et à droite. Fig. 59: Ouvrir les capots latéraux à gauche et à droite 2) Déposer la paroi arrière. Fig. 60: Installer la paroi arrière 3) Déposer le recouvrement.
  • Page 101 Luftverteilermodul montieren 6 | Ruby - Installer le kit canalisation 4) Installer le kit canalisation sur le poêle et le fixer. ð Veillez à l’installer correctement comme indiqué dans l’illustration ci-dessous. Fig. 62: Installer le kit canalisation 5) Raccorder le câble du kit canalisation au câble qui conduit à...
  • Page 102 6 | Ruby - Installer le kit canalisation Luftverteilermodul montieren 7) Poser le câble dans le poêle comme indiqué dans l’illustration et le fixer avec des serre-câbles. Fig. 64: Faire passer le câble par l'arrière 8) Raccorder les câbles au condensateur. ð...
  • Page 103 Luftverteilermodul montieren 6 | Ruby - Installer le kit canalisation 10) Brancher les câbles du kit canalisation à l'unité de commande. ð Il y a deux câbles (un gris et un brun) à raccorder. Le raccordement des câbles se fait indifféremment à...
  • Page 104 6 | Ruby - Installer le kit canalisation Luftverteilermodul montieren 12) Mettre le tube en L fourni sur le kit canalisation. Fig. 68: Connecter au tube en L 13) Poser le tuyau flexible en alu comme indiqué sur l’illustration et le fixer avec des colliers de serrage. 14) Il est possible de fixer le câble inférieur comme indi- qué...
  • Page 105 Luftverteilermodul montieren 6 | Ruby - Installer le kit canalisation 16) Remettre le panneau arrière et tous les habillages la- téraux en place. Fig. 71: Installer le panneau arrière et les ha- billages latéraux 17) Installer le raccord double au poêle. Fig. 72: Installer le raccord double...

  • Page 106: Configuration Logicielle

    7 | Configuration logicielle Luftverteilermodul montieren Configuration logicielle 1) Pour activer l'option « Module d'air chaud », sélection- ner le menu de service dans les réglages. 2) Pour le revendeur ou le technicien de service Austro- flamm uniquement : pour parvenir au menu de ser- vice, saisissez le CODE de service.
  • Page 107 Indice Indice Informazioni generali ............................108 Mo Duo - Montaggio del modulo del diffusore dell'aria ................110 Mo Duo Cook - Montaggio del modulo del diffusore dell'aria..............117 Clou Duo - Montaggio del modulo del diffusore dell'aria................122 Scotty Duo - Montaggio del modulo del diffusore dell'aria .................129 Ruby - Montaggio del modulo del diffusore dell'aria..................134...

  • Page 108: Informazioni Generali

    Informazioni generali AVVERTENZA I modelli Mo Duo, Mo Duo Cook e Scotty Duo, che dispongono opzionalmente di Heat Memory Sy- stem (HMS) e del modulo diffusore aria, non è possibile combinare il modulo diffusore aria con l’Heat Memory System (HMS)! Per questa stufa è possibile utilizzare solo un sistema.
  • Page 109 Luftverteilermodul montieren 1 | Informazioni generali Il modulo di diffusione aria con numero articolo 808002 viene installato nella seguente stufa: • Ruby Fig. 2: 808002 modulo diffusore aria N. pos. Q.tà Articolo N. art. Ventola radiale AC D150/D80 EBM 728255 Taptite SKS M5x10 DIN7500D 718104-92 Arco a 80/90°...

  • Page 110: Mo Duo - Montaggio Del Modulo Del Diffusore Dell'aria

    2 | Mo Duo - Montaggio del modulo del diffusore Luftverteilermodul montieren dell'aria Mo Duo - Montaggio del modulo del diffusore dell'aria 1) Rimuovere il coperchio. Fig. 3: Rimozione del coperchio 2) Svitare dall’alto le due viti del rivestimento laterale di sinistra.
  • Page 111 Luftverteilermodul montieren 2 | Mo Duo - Montaggio del modulo del diffusore dell'aria 4) Aprire il coperchio del contenitore dei pellet. 5) Svitare dall’alto le due viti del rivestimento laterale di destra. 6) Tirare verso di sé il rivestimento laterale in alto e sgan- ciarlo in basso.
  • Page 112 2 | Mo Duo - Montaggio del modulo del diffusore Luftverteilermodul montieren dell'aria 9) Rimuovere la parete posteriore. Fig. 7: Rimozione della parete posteriore 10) Posizionare e fissare alla stufa il modulo del diffusore dell'aria. ð Assicurarsi che il montaggio venga fatto corretta- mente come illustrato di seguito.
  • Page 113 Luftverteilermodul montieren 2 | Mo Duo - Montaggio del modulo del diffusore dell'aria 11) Collegare il cavo del modulo di distribuzione dell'aria e quello che porta all'unità di controllo. ð Solo una spina deve essere collegata alla ventola. La seconda non viene utilizzata.
  • Page 114 2 | Mo Duo - Montaggio del modulo del diffusore Luftverteilermodul montieren dell'aria 14) Collegare al condensatore. ð Non è importante quale cavo collegare a quale punto di collegamento. 15) Fissare il condensatore alla stufa. Vedere l’immagine successiva. Fig. 11: Collegamento del cavo al condensa- tore 16) Collegare il cavo del distributore dell'aria all’unità...
  • Page 115 Luftverteilermodul montieren 2 | Mo Duo - Montaggio del modulo del diffusore dell'aria 17) Collegare la messa a terra centrale. Fig. 13: Collegamento della messa a terra centrale 18) Inserire il pezzo di tubo a L in dotazione nel modulo del diffusore dell'aria.
  • Page 116 2 | Mo Duo - Montaggio del modulo del diffusore Luftverteilermodul montieren dell'aria 20) Montare prima la parete posteriore, quindi montare tutti i rivestimenti laterali in ordine inverso e montare il coperchio. Fig. 16: Rimontaggio di tutte le parti 21) Montare il coperchio sulla parete posteriore.

  • Page 117: Mo Duo Cook - Montaggio Del Modulo Del Diffusore Dell'aria

    Luftverteilermodul montieren 3 | Mo Duo Cook - Montaggio del modulo del diffusore dell'aria Mo Duo Cook - Montaggio del modulo del diffusore dell'aria 1) Aprire il coperchio del contenitore dei pellet. Fig. 18: Aprire il coperchio del contenitore dei pellet.
  • Page 118 3 | Mo Duo Cook - Montaggio del modulo del Luftverteilermodul montieren diffusore dell'aria 5) Posizionare e fissare alla stufa il modulo del diffusore dell'aria. ð Assicurarsi che il montaggio venga fatto corretta- mente come illustrato di seguito. Fig. 22: Montaggio del modulo dell'aria 6) Collegare il cavo del modulo di distribuzione dell'aria e quello che porta all'unità...
  • Page 119 Luftverteilermodul montieren 3 | Mo Duo Cook - Montaggio del modulo del diffusore dell'aria 8) Posare il cavo nella stufa come illustrato e fissarlo ai punti con una fascetta. Fig. 24: Posa del cavo 9) Collegare al condensatore. ð Non è importante quale cavo collegare a quale punto di collegamento.
  • Page 120 3 | Mo Duo Cook - Montaggio del modulo del Luftverteilermodul montieren diffusore dell'aria 11) Collegare il cavo del distributore dell'aria all’unità di controllo. ð I cavi da collegare sono due (grigio e marrone). Non è importante quale cavo sia collegato a quale punto di collegamento.
  • Page 121 Luftverteilermodul montieren 3 | Mo Duo Cook - Montaggio del modulo del diffusore dell'aria 14) Rimuovere con un tronchese a taglio laterale la parte perforata presente sulla parete posteriore. Fig. 29: Rimozione della parte perforata 15) In primo luogo, mettere in posizione la parete poste- riore e montare quindi in ordine inverso i rivestimenti laterali di destra.

  • Page 122: Clou Duo - Montaggio Del Modulo Del Diffusore Dell'aria

    4 | Clou Duo - Montaggio del modulo del diffusore Luftverteilermodul montieren dell'aria Clou Duo - Montaggio del modulo del diffusore dell'aria 1) Aprire entrambi gli sportelli. Fig. 32: Apertura degli sportelli 2) Svitare dall’interno le viti del rivestimento laterale di destra.
  • Page 123 Luftverteilermodul montieren 4 | Clou Duo - Montaggio del modulo del diffusore dell'aria 3) In alto sul retro, svitare le viti dal rivestimento laterale e spingere il perno verso il basso. 4) Rimuovere il rivestimento laterale. Fig. 34: Svitamento delle viti Fig. 35: Rimozione del rivestimento laterale 5) Svitare le viti dalla parete posteriore e rimuovere que- st’ultima.
  • Page 124 4 | Clou Duo - Montaggio del modulo del diffusore Luftverteilermodul montieren dell'aria 6) Posizionare e fissare alla stufa il modulo del diffusore dell'aria. ð Assicurarsi che il montaggio venga fatto corretta- mente come illustrato di seguito. Fig. 37: Montaggio del modulo dell'aria 7) Collegare il cavo del modulo di distribuzione dell'aria e quello che porta all'unità...
  • Page 125 Luftverteilermodul montieren 4 | Clou Duo - Montaggio del modulo del diffusore dell'aria 9) Posare il cavo nella stufa come illustrato e fissarlo ai punti 1 + 2 con una fascetta. 10) In alternativa, è possibile fissare un fermacavo nel punto indicato dalla freccia.
  • Page 126 4 | Clou Duo - Montaggio del modulo del diffusore Luftverteilermodul montieren dell'aria Fig. 40: Collegamento del cavo al condensa- tore 14) Collegare il cavo del distributore dell'aria all’unità di controllo. ð I cavi da collegare sono due (grigio e marrone). Non è...
  • Page 127 Luftverteilermodul montieren 4 | Clou Duo - Montaggio del modulo del diffusore dell'aria 16) Inserire il pezzo di tubo a L in dotazione nel modulo del diffusore dell'aria. Fig. 43: Collegamento del tubo 17) Rimuovere con un tronchese a taglio laterale la parte perforata presente sulla parete posteriore.
  • Page 128 4 | Clou Duo - Montaggio del modulo del diffusore Luftverteilermodul montieren dell'aria 18) In primo luogo, mettere in posizione la parete poste- riore e montare in ordine inverso i rivestimenti laterali di destra. Fig. 45: Rimontaggio di tutte le parti 19) Montare il coperchio sulla parete posteriore.

  • Page 129: Scotty Duo - Montaggio Del Modulo Del Diffusore Dell'aria

    Luftverteilermodul montieren 5 | Scotty Duo - Montaggio del modulo del diffusore dell'aria Scotty Duo - Montaggio del modulo del diffusore dell'aria 1) Aprire lo sportello. 2) Svitare le viti del rivestimento laterale anteriore e ri- muoverlo. Fig. 47: Smontaggio del rivestimento latera- le anteriore 3) Rimuovere la parte posteriore e la parte destra del ri- vestimento laterale.
  • Page 130 5 | Scotty Duo - Montaggio del modulo del diffusore Luftverteilermodul montieren dell'aria 4) Posizionare e fissare alla stufa il modulo del diffusore dell'aria. ð Assicurarsi che il montaggio venga fatto corretta- mente come illustrato di seguito. Fig. 49: Montaggio del modulo dell'aria 5) Collegare il cavo del modulo di distribuzione dell'aria e quello che porta all'unità...
  • Page 131 Luftverteilermodul montieren 5 | Scotty Duo - Montaggio del modulo del diffusore dell'aria 7) Posare il cavo nella stufa come illustrato e fissarlo ai punti 1 + 2 + 3 +4 con una fascetta. Fig. 51: Posa del cavo 8) Collegare al condensatore. ð...
  • Page 132 5 | Scotty Duo - Montaggio del modulo del diffusore Luftverteilermodul montieren dell'aria 10) Collegare il cavo del distributore dell'aria all’unità di controllo. ð I cavi da collegare sono due (grigio e marrone). Non è importante quale cavo sia collegato a quale punto di collegamento.
  • Page 133 Luftverteilermodul montieren 5 | Scotty Duo - Montaggio del modulo del diffusore dell'aria 13) Rimuovere con un tronchese a taglio laterale la parte perforata presente sulla parete posteriore. Fig. 56: Rimozione della parte perforata 14) Montare prima la parete posteriore e poi il rivestimen- to laterale destro.

  • Page 134: Ruby - Montaggio Del Modulo Del Diffusore Dell'aria

    6 | Ruby - Montaggio del modulo del diffusore Luftverteilermodul montieren dell'aria Ruby - Montaggio del modulo del diffusore dell'aria 1) Aprire i rivestimenti laterali a sinistra e a destra. Fig. 59: Apertura dei rivestimenti laterali a si- nistra e a destra 2) Smontare la parete posteriore.
  • Page 135 Luftverteilermodul montieren 6 | Ruby - Montaggio del modulo del diffusore dell'aria 4) Posizionare e fissare alla stufa il modulo del diffusore dell'aria. ð Assicurarsi che il montaggio venga fatto corretta- mente come illustrato di seguito. Fig. 62: Montaggio del modulo di distribu- zione dell'aria 5) Collegare il cavo del modulo di distribuzione dell'aria e quello che porta all'unità...
  • Page 136 6 | Ruby - Montaggio del modulo del diffusore Luftverteilermodul montieren dell'aria 7) Posare il cavo nella stufa come illustrato e fissarlo con delle fascette. Fig. 64: Passaggio del cavo 8) Collegare il cavo al condensatore. ð Non è importante quale cavo collegare a quale punto di collegamento.
  • Page 137 Luftverteilermodul montieren 6 | Ruby - Montaggio del modulo del diffusore dell'aria 10) Collegare il cavo del distributore dell'aria all’unità di controllo. ð I cavi da collegare sono due (grigio e marrone). Non è importante quale cavo sia collegato a quale punto di collegamento.
  • Page 138 6 | Ruby - Montaggio del modulo del diffusore Luftverteilermodul montieren dell'aria 12) Inserire il pezzo di tubo a L in dotazione nel modulo del diffusore dell'aria. Fig. 68: Collegare con la sezione del tubo a 13) Collegare il tubo Aluflex come illustrato e fissarlo con i morsetti stringitubo.
  • Page 139 Luftverteilermodul montieren 6 | Ruby - Montaggio del modulo del diffusore dell'aria 16) Rimontare la parete posteriore e tutti i rivestimenti la- terali. Fig. 71: Montaggio della parete posteriore e dei rivestimenti laterali 17) Montare il raccordo doppio sulla stufa. Fig. 72: Montare il raccordo doppio.

  • Page 140: Configurazione Del Software

    1) Per attivare l'opzione "Modulo aria", selezionare il Me- nu assistenza nelle impostazioni. 2) Solo per i rivenditori o per i tecnici dell’assistenza di Austroflamm: per poter accedere al Menu assistenza, inserire il relativo CODICE. 3) Nel Menu assistenza, selezionare "Parametri" e cam- biare il valore del parametro n.
  • Page 141 Notizen / notes / appunti / remarques...
  • Page 142 Notizen / notes / appunti / remarques...
  • Page 143 Notizen / notes / appunti / remarques...
  • Page 144 AUSTROFLAMM GMBH Austroflamm-Platz 1 A- 4631 Krenglbach Tel: +43 (0) 7249 / 46 443 www.austroflamm.com info@austroflamm.com 805003-808002 - 945097...
