Shuttle DN11H Series Quick Manual

DN11H Series Quick Guide
More information on this product can be found at: https://bit.ly/DN11H
更多本產品資訊，請蒞臨：https://bit.ly/DN11H
Weitere Informationen zu diesem Produkt finden Sie unter: https://bit.ly/DN11H
Pour plus d'informations sur ce produit, visitez: https://bit.ly/DN11H
Puede encontrar más información sobre este producto en: https://bit.ly/DN11H
本製品の詳細な情報については、次のURL より確認頂けます。https://bit.ly/DN11H
Для получения дополнительной информации об этом продукте перейдите по ссылке: https://bit.ly/DN11H
更多本产品信息，请访问：https://bit.ly/DN11H

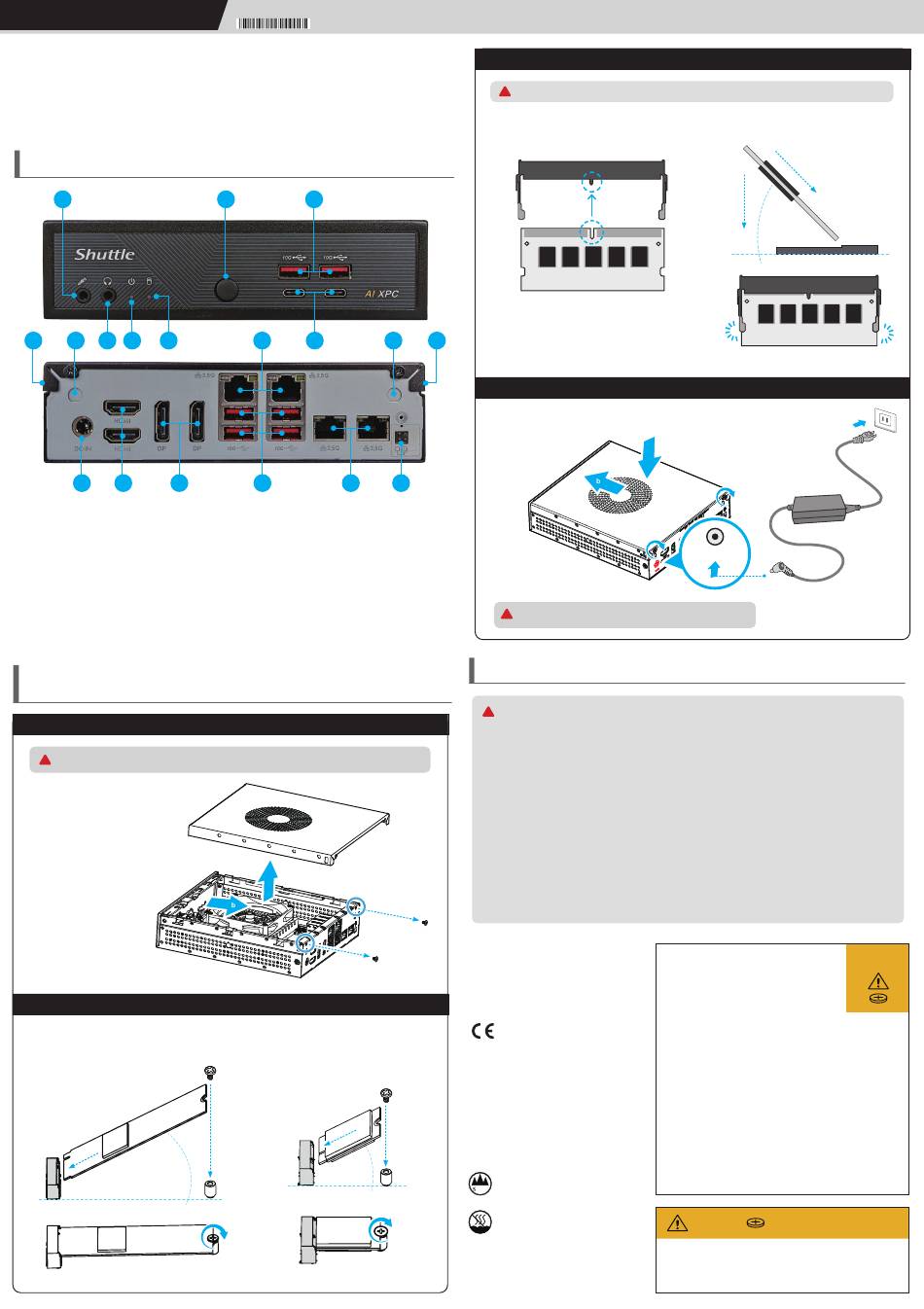

產品外觀 \ Produktübersicht \ Présentation du produit
Product Overview
Resumen del producto \ 製品概要 \ Обзор продукта \ 产品外观
1
13 14
2 3 4
8 9 10
1. MIC-in
2. Headphones
3. Power LED
4. Hard disk drive LED
5. Power Button
6. USB 3.2 Gen2 Type-A Ports
7. USB 3.2 Gen2x2 Type-C Ports
The product's colour and specifications may vary from the actually shipped product.
L
硬體安裝 \ Hardware Installation \ Installation du matériel
Hardware Installation
Instalación de hardware ハードウェアのインストール
Установка оборудования \ 硬件安装
A. Begin Installation
For safety reasons, please ensure that the power cord is disconnected before opening
!
the case.
1. Unscrew the two screws
of the chassis cover.
Slide the cover backwards
and upwards.
B. M.2 Device Installation
1. Locate the M.2 key slots on the motherboard.
2. Install the M.2 device into the M.2 slot and secure with the screw.
M.2 2280 M key slot

a a
Slope angle
53R-DN11H3-2001
快速安裝指南 Kurzanleitung Guide rapide Guía rápida クイックガイド Kраткое руководство 快速安装指南
5 6
11
7
6 11
8. Power Jack (DC IN)
9. HDMI 2.1 Ports (4K 60Hz)
10. DisplayPort 1.4 (4K/60Hz)
11. 2.5Giga LAN Ports
12. Clear CMOS & Power Button & +5V
®
13. Kensington Lock Hole
14. Perforation for optional WLAN
c
M.2 2230 E key slot

b
a a
Slope angle
c
M3*5 screw
C. Memory Module Installation
! This motherboard does only support 1.1 V DDR5 SO-DIMM memory modules.
1. Locate the SO-DIMM slots on the motherboard.
2. Align the notch of the memory module with the
one of the relevant memory slot.
SO-DIMM slot
4. Carefully push down the memory module
until it snaps into the locking mechanism
and put the mylar back in place.
14 13
5. Repeat the above steps to install an
additional memory module, if required.
D. Complete
1. Please replace and affix the case cover with two screws,
then connect the power cord.
2. Complete.
12
Please press the "Del" key while booting to enter BIOS.
!
Here, please load the optimised BIOS settings.
Safety Information
Incorrectly replacing the battery may damage this computer. Replace only with the same or equivalent as
!
recommended by Shuttle. Dispose of used batteries in accordance with the laws of your country.
更換電池方式錯誤可能會損壞本電腦以及引發爆炸、火災或其他危險。
僅能依 Shuttle的建議,以相同或同等的電池更換。請根據您所在國家/地區的法律規定處理廢電池。
Das unkorrekte Austauschen der Batterie kann diesen Computer beschädigen.
Ersetzen Sie die Batterie nur durch den gleichen Typ oder ein gleichwertiges, von Shuttle empfohlenes Modell.
Entsorgen Sie gebrauchte Batterien gemäß den gesetzlichen Vorschriften in Ihrem Land.
Ne pas replacer correctement la pile peut endommager l'ordinateur.
Remplacez-la uniquement par un modèle identique ou un équivalent comme recommandé par Shuttle.
Éliminez les piles usagées conformément à la législation en vigueur dans votre pays.
La sustitución incorrecta de la batería puede dañar este equipo.
Sustituya la batería únicamente por una igual o equivalente recomendada por Shuttle.
Elimine las pilas usadas de acuerdo con los requisitos legales de su país.
バッテリを間違ってセットすると、このコンピュータが損傷する原因となります。
交換する際は、Shuttle が推奨するバッテリと同じものまたは同等のものだけを使用するようにしてください。
使用済みのバッテリーは、お住みの国の法律に従って処分してください。
Неправильная замена батареи может привести к повреждению компьютера.
Батарея должна соответствовать стандарту производителя Shuttle или быть идентичной предыдущей.
Утилизируйте использованные батареи в соответствии с законодательством вашей страны.
更换电池方式错误可能会损坏本电脑。仅能依 Shuttle 的建议, 以相同或同等的电池更换。
请根据您所在国家/地区的法律规定处理废电池。
a
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) this device
may not cause harmful interference, and
(2) this device must accept any interference
received, including interference that may
cause undesired operation.
This device meets the requirements
for the EU conformity in accordance
to the currently valid EU directives.
Dieses Produkt erfüllt die Anforderungen für
die EU-Konformität entsprechend der aktuell
geltenden EU-Richtlinien.
Ce produit répond aux exigences de
la conformité UE suivant les directives
européennes actuellement en vigueur.
b
All bundled parts, power cord included,
shall not be used without this product.
電源ケーブル等、すべての付属品は
本機以外ではご使用になれません。
注意: 仅适用于海拔 2000m 以下安全
使用, 在海拔 2000m 以上使用时,
2000m
可能有安全隐患。
注意: 仅适用于在非热带气候条件下
安全使用, 在热带气候条件下
使用时, 可能有安全隐患。
c
注意: 允许产品使用的最高环境温度为 40℃。
* The equipment was evaluated for use in a
M3*5 screw
maximum air ambient temperature of 40 ºC.
產品宣告最大適用環境溫度為 40 ºC。
3. Gently insert the module into the slot
in a 45-degree angle.
Notch
Cutout
Latch
a
c
DC-IN
安全資訊 \ Sicherheitshinweise \ Informations de sécurité \ 安全信息
Información de seguridad \ 安全に関する情報 \ Информация о безопасности
The product contains
non-replaceable batteries
The statement "remove and immediately
recycle or dispose of used batteries
according to local regulations and keep
away from children. Do NOT dispose of
batteries in household trash or incinerate."
(a) Remove and immediately recycle or dispose of used
batteries according to local regulations and keep away
from children. Do NOT dispose of batteries in household
trash or incinerate.
(b) Even used batteries may cause severe injury or death.
(c) Call a local poison control center for treatment information.
(d) Indicating the compatible battery type CR2032.
(e) Indicating the nominal battery voltage.
(f) Non-rechargeable batteries are not to be recharged.
(g) Do not force discharge, recharge, disassemble, heat
above (manufacturer's specified temperature rating) or
incinerate. Doing so may result in injury due to venting,
leakage or explosion resulting in chemical burns.
WARNING
If swallowed, a lithium button battery can cause severe or fatal
injuries within 2 hours. Keep batteries out of reach of children.
If you think batteries may have been swallowed or placed
inside any part of the body, seek immediate medical attention.
a
b
45-degree
angle
Latch
f
e
d
WARNING
THIS PRODUCT CONTAINS
A BUTTON BATTERY
