mavili MAXLOGIC ML-14 Series Operating And Maintenance Manual

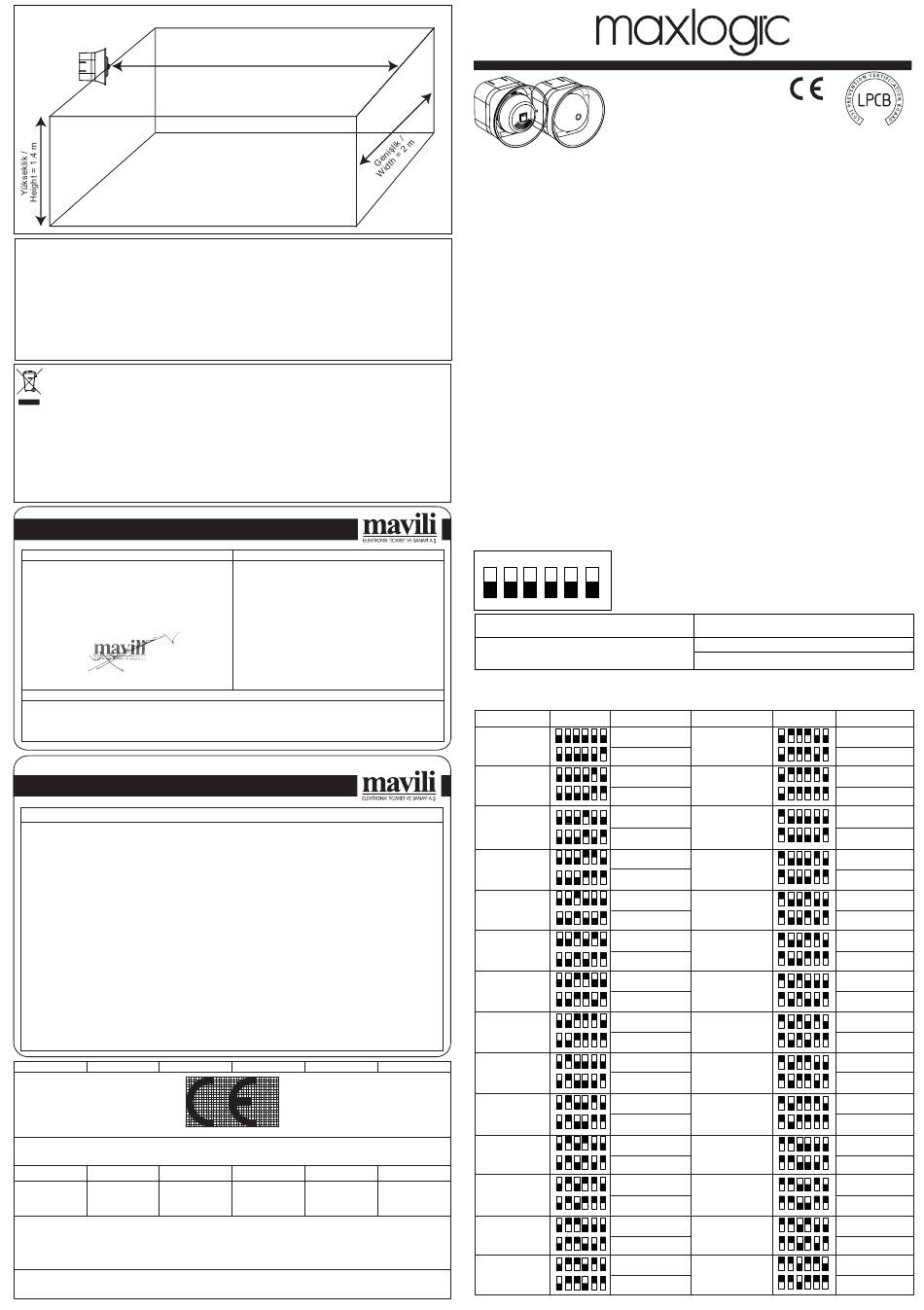

Şekil-1 Işık Hacmi Kapsama Alanı / Figure-1 Light Volume Coverage
Üretici veya ithalatçı firmanın ünvan, adres, telefon numarası ve diğer iletişim bilgileri /
Manufacturer Firms' Title, Address Details / Сведения о производителе
Üretici Firma / Manufacturer Firm / Производитель: MAVİLİ ELEKTRONİK TİCARET VE SANAYİ A.Ş.
Adres / Address: ŞERİFALİ MAHALLESİ, KUTUP SOKAK NO: 27/1-2-4 ÜMRANİYE / İSTANBUL
TEL: +90 216 466 45 05 FAX: +90 216 466 45 10 Web: www.mavili.com.tr
Yetkili servis istasyonları ile yedek parça malzemelerinin temin edilebileceği yerlerin ünvan, adres, telefon numarası ve diğer
iletişim bilgileri / Authorized Service Title, Address Details
Yetkili Servis / Authorized Service / Сервисный центр: TEKSİS TEKNİK ELEKTRONİK SİS. TİC. VE SAN. A.Ş.
Adres / Address: ŞERİFALİ MAHALLESİ, KUTUP SOKAK NO: 27/3 ÜMRANİYE / İSTANBUL
TEL: +90 216 313 60 60 FAX: +90 216 313 47 49 E-mail: destek@mavili.com.tr
Belgelendirme Kuruluşunun Ünvan, Adres ve Telefon Bilgileri / Title, Address and Telephone Information of the Certification
Body / Информация о названии, адресе и телефоне органа по сертификации
LPCB is part of BRE Certification Ltd., Garston, Watford WD25 9XX
TEL: + 44 (0) 1923 664100 FAX: + 44 (0) 1923 664603 Web: www.RedBookLive.com
Ambalajların Kaldırılması: Ambalaj malzemeleri geri dönüşümlü malzemelerden oluşmaktadır. Geri dönüşümünü sağlamak için,
yetkili toplama noktalarına teslim ediniz.
Eski Cihazların Kaldırılması: Bu cihaz, AEEE Yönetmeliğine uygundur ve geri dönüşümlü malzemelerden
oluşmaktadır. Çevre ve insan sağlığı açısından olumsuz bir etki oluşturmaması için çöpe atmayınız. Bu cihazın geri dönüşümünü
sağlamak için, yetkili toplama noktalarına teslim ediniz. Ayrıntılı bilgiye yetkili birimlerden ulaşabilirsiniz.
Disposal of Packagings: Packaging materials consist of recyclable materials. For providing recycling, please dispose waste packagings
to collecting points of authorized recycling facilities.
Disposal of E-Waste: This device is in conformity with WEEE Directive and consists of recyclable materials. This product should not be
disposed with general waste for preventing negative effects on enviroment and human health. This product should be disposed to collecting
points of authorized recycling facilities. Further information can be reached from authorized unit.
Утилизация упаковки: Упаковочный материал изготовлен из переработанных материалов. Для обеспечения утилизации, пожалуйста,
отправьте его в пункт сбора.
Утилизация старых устройств: Данное устройство соответствует требованиям директивы WEEE и изготавливается из
перерабатываемых материалов. Этот продукт не следует выбрасывать вместе c обычными отходами для предотвращения негативного
воздействия на окружающей среде и здоровью человека. Для обеспечения утилизации данного оборудования, пожалуйста, отправьте
его в пункт сборa. Более подробную информацию можно найти у компетентных органах.
GARANTİ BELGESİ
Ünvanı: Mavili Elektronik Ticaret ve Sanayi A.Ş.
Üretici veya İthalatçı Firmanın:
Adresi: Şerifali Mahallesi Kutup Sokak No: 27/1-2-4
Ümraniye TR-34775 İSTANBUL
Telefonu: 0 216 466 45 05
Faks: 0 216 466 45 10
E-posta: mavili@mavili.com.tr
Yetkilinin İmzası:
Firmanın Kaşesi:
: ALARM CİHAZLARI
: Maxlogic
Cinsi
: ML-14XX / ML-14XX.SCI
Markası
Modeli
GARANTİ BELGESİ
1) Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır.
2) Malın bütün parçaları dahil olmak üzere tamamı garanti kapsamındadır.
3) Malın ayıplı olduğunun anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında Kanunun 11 inci maddesinde yer alan;
a - Sözleşmeden dönme,
b - Satış bedelinden indirim isteme,
c - Ücretsiz onarılmasını isteme,
ç - Satılanın ayıpsız bir misli ile değiştirilmesini isteme haklarından birini kullanabilir.
4) Tüketicinin bu haklardan ücretsiz onarım hakkını seçmesi durumunda satıcı; işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir
ad altında hiçbir ücret talep etmeksizin malın onarımını yapmak veya yaptırmakla yükümlüdür. Tüketici ücretsiz onarım hakkını üretici veya
ithalatçıya karşı da kullanabilir. Satıcı, üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur.
5) Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın;
- Garanti süresi içinde tekrar arızalanması,
- Tamiri için gereken azami sürenin aşılması,
- Tamirinin mümkün olmadığının, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında;
tüketici malın bedel iadesini, ayıp oranında bedel indirimini veya imkân varsa malın ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir.
Satıcı, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.
6) Malın tamir süresi 20 iş gününü geçemez. Bu süre, garanti süresi içerisinde mala ilişkin arızanın yetkili servis istasyonuna veya satıcıya
bildirimi tarihinde, garanti süresi dışında ise malın yetkili servis istasyonuna teslim tarihinden itibaren başlar. Malın arızasının 10 iş günü
içerisinde giderilememesi halinde, üretici veya ithalatçı; malın tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir malı tüketicinin
kullanımına tahsis etmek zorundadır. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir.
7) Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.
8) Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici
işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.
9) Satıcı tarafından bu Garanti Belgesinin verilmemesi durumunda tüketici, Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa
Gözetimi Genel Müdürlüğüne başvurabilir.
ML-1410 ML-1420 ML-1430
Mavili Elektronik Ticaret ve Sanayi A.Ş.
Şerifali Mahallesi, Kutup Sokak No:27/1-2-4 Ümraniye TR-34775 İSTANBUL
DOP.22022201 DOP.22022203 DOP.22022205
DOC.22022201 DOC.22022203 DOC.22022205
305/2011/EU (CPR): 305/2011/EU (CPR): 305/2011/EU (CPR):
EN 54-3 EN 54-23 EN 54-3 / EN 54-23
2014/30/EU (EMC): 2014/30/EU (EMC): 2014/30/EU (EMC):
EN 50130-4 / EN 50130-4 / EN 50130-4 /
EN 61000-6-3 EN 61000-6-3 EN 61000-6-3
Beyan edilen uygunluk ve performans bilgilerine, Performans Beyanı (DOP) ve AB Uygunluk Beyanı (DOC) üzerinden erişim sağlanabilir. İlgili
dökümanlar için lütfen Müşteri Destek Hattı'nı (Tel. +90 216 466 45 05) arayınız.
Declaration of conformity and performance information can be accessed via the Declaration of Performance (DOP) and the EU Declaration of
Conformity (DOC). For related documents, please call the Customer Support Line (Tel. +90 216 466 45 05).
Декларация о соответствии и информация о производительности доступны через Декларацию о производительности (DOP) и
Декларацию о соответствии ЕС (DOC). Для получения соответствующих документов, пожалуйста, позвоните в службу поддержки
клиентов (тел. +7 (495) 970-78-89).
Teknik veriler: İmalatçıda tutulan KK-672.009'a bakınız.
Technical specifications: Please check KK-672.009 that is held by manufacturer.
Технические данные: Обратитесь к КК-672.009 от производителя.
KK-672.009 Rev.No:12 08.04.22 ML-14XX / ML-14XX.SCI Kullanma Kılavuzu/User Manual/Руководство по эксплуатации 4/4
Aralık / Range = 3 m
Satıcı Firmanın:
Ünvanı:
Adresi:
Telefonu:
Faks:
E-posta:
Fatura Tarih ve Sayısı:
Teslim Tarihi ve Yeri:
Yetkilinin İmzası:
Firmanın Kaşesi:
: 2 Yıl
Malın
: 20 iş günü
Garanti Süresi
Azami Tamir Süresi
Bandrol ve Seri No
GARANTİ ŞARTLARI
ML-1410.SCI ML-1420.SCI
2831
20
DOP.22022202 DOP.22022204
DOC.22022202 DOC.22022204
305/2011/EU (CPR): 305/2011/EU (CPR):
EN 54-3 / EN 54-17 EN 54-23 / EN 54-17
2014/30/EU (EMC): 2014/30/EU (EMC):
EN 50130-4 / EN 50130-4 /
EN 61000-6-3 EN 61000-6-3
TR
GENEL BİLGİ
ML-14XX ve ML-14XX.SCI (kısa devre izolatörlü) serisi akıllı adresli sistem siren; kapalı alanlarda
kullanıma uygun (Tip A), VIP haberleşme protokolüne uyumlu çalışan, santrallerden gelen yangın
alarmının sesli ve ışıklı bildirimini sağlayan elektronik bir sirendir. ML-1410 adresli siren EN-54-3:2001,
ML-1420 adresli flaşör EN 54-23, ML-1430 adresli flaşörlü siren ise EN 54-3:2001 ve EN 54-23
standartlarına uygundur. İzolatörlü modeller ise EN 54-17 standardına uygundur. Flaşör ışığı kübik şekilde
dağıtır ve LED rengi beyazdır. Flaş frekansı 0,5Hz'dir. Siren için ise 32 ayrı ses tonu ve yüksek/düşük ses
ayarı üzerinde bulunan dip switch ile ayarlanabilmektedir. Enerjisini çevrim hattından alır.
UYARILAR
• Kurulum, uzman ve tecrübeli personel tarafından kullanma kılavuzunda belirtilen direktifler
doğrultusunda yapılmalıdır. Bakım ve onarım, mutlaka üretici firmanın yetkili servisi tarafından veya üretici
firmanın yetki verdiği teknisyenler tarafından yapılmalıdır. Ürün kullanım esnasında toza, neme, darbeye,
titreşime, düşmeye ve suya karşı korunmalıdır.
• Taşıma, nakliye ve depolama; toza, neme, darbeye, titreşime, düşmeye, suya maruz kalmayacak
şekilde orijinal ambalajında ve -30°C / +60°C ortam sıcaklığında olmalıdır.
• Ürün, kullanma kılavuzunda belirtilen özelliklerin dışında kullanıldığında zarar görebilir ve kullanılamaz
duruma gelebilir.
• Kullanıcının yapabileceği ürün temizliğinde, yağlama maddeleri, temizleme maddeleri ya da petrol bazlı
ürünler kullanılmamalıdır.
• Periyodik bakım kapsamında yılda en az iki kere (6 ayda bir) uzman teknik servis personeli tarafından
bakım yapılması gerekmektedir.
• Ürünün montajı ürünü satın alan müşteri tarafından bu kılavuzda yer alan bağlantı şemaları, montaj
bilgileri vb. bilgiler göz önünde bulundurularak yapılmalıdır.
• Bakanlıkça tespit ve ilan edilen kullanım ömrü 5 yıldır.
• Malın ayıplı olduğunun anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında
Kanunun 11 inci maddesinde yer alan haklarından birini kullanabilir.
• Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda Tüketici
Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.
Lütfen Dikkat: Alarm cihazları hayat, can ve mal kurtarmaya yardım eder. Bunun için devamlı olarak
cihazın çalıştığını kontrol edin. Alarm sistemi tehlikeyi ortadan kaldırmaz. Sadece haber verir, bunu hiçbir
zaman aklınızdan çıkartmayın.
Karşılaşılabilecek Problemler
• Kablo bağlantılarının yanlış yapılması,
• Adresleme işleminin yapılmaması veya yanlış yapılması, yangın alarm santralinin hata veya alarm
vermesine neden olur.
Ton, Ses Gücü ve Flaşör Ayarları/Tone and Volume Settings/Настройка тонов и мощность звука
ON
1 2 3 4
Switch / Переключатель 1, 2, 3, 4, 5 - Ton Ayarları /
Tone Settings / Настройки тонов
Ton ayarları aşağıdaki tabloda gösterilmektedir. /
Tone settings are shown in the below table. /
Настройки тонов приведены в нижней таблице.
Not: Ton ya da flaşör switchi değiştirileceği zaman sirenin enerjisi kesilip yeniden verilmelidir. /
Note: In order to change tone or flasher switch, power supply should be reset. /
Примечание: Для изменения переключателя тона или строба нужно отключить питание оповещателя.
Ton/Tone/Тон Switch/Позиция
1: Alternating
Frekans/Frequency/
1
Частотa: 800-970Hz
Değişim/Switch/
Вариация:250-250ms ON
1
2: Continuos
Frekans/Frequency/
1
Частотa:970Hz
Değişim/Switch/Вариация:
Sabit/Fixed/Постоянная
1
3: Sweep
Frekans/Frequency/
Частотa:800-970Hz 1
Değişim/Switch/
Вариация: 1000ms ON
1
4: Pulse
Frekans/Frequency/
1
Частотa:970Hz
Değişim/Switch/Вариация:
1000ms ON - 1000ms OFF
1
5: Sweep
Frekans/Frequency/
1
Частотa:800-970Hz
Değişim/Switch/
Вариация:180ms ON
1
6: Pulse
Frekans/Frequency/
1
Частотa:660Hz
Değişim/Switch/Вариация:
160ms ON - 160ms OFF
1
7: Sweep
Frekans/Frequency/
1
Частотa:500-1200Hz
Değişim/Switch/Вариация:
2500ms ON - 500ms OFF
1
8: Sweep
Frekans/Frequency/
1
Частотa:1200-500Hz
Değişim/Switch/Вариация:
1000ms ON
1
9: Pulse
ML-1430.SCI
Frekans/Frequency/
Частотa:970Hz 1
Değişim/Switch/Вариация:
450-550ms ON -
450-550ms OFF
1
10: Sweep
Frekans/Frequency/
1
Частотa:2400-2900Hz
Değişim/Switch/
Вариация:250ms ON
1
11: Alternating
Frekans/Frequency/
1
Частотa:554-440Hz
Değişim/Switch/Вариация:
DOP.22022206 100ms ON - 400ms ON
1
DOC.22022206
12: Alternating
305/2011/EU (CPR):
Frekans/Frequency/
EN 54-3 /
1
EN 54-23 / EN 54-17 Частотa:800-1000Hz
2014/30/EU (EMC):
Değişim/Switch/Вариация:
EN 50130-4 /
500ms ON - 500ms ON
EN 61000-6-3
1
13: Sweep
Frekans/Frequency/
1
Частотa:800-1000Hz
Değişim/Switch/
Вариация:440ms ON
1
14: Alternating
Frekans/Frequency/Частотa:
1
990-650Hz
Değişim/Switch/Вариация:
250ms ON - 250ms ON
1
KK-672.009 Rev.No:12 08.04.22 ML-14XX / ML-14XX.SCI Kullanma Kılavuzu/User Manual/Руководство по эксплуатации 1/4
ALARM CİHAZLARI TANITMA VE
KULLANMA KILAVUZU
MODEL: MAXLOGIC SERİSİ
ALT MODEL: ML-14XX / ML-14XX.SCI
AKILLI ADRESLİ SİSTEM SİREN /
FLAŞÖR / FLAŞÖRLÜ SİREN / KISA
DEVRE İZOLATÖRLÜ
ML-1420'de bu switch kullanılmamaktadır.
This switch is not used in ML-1420.
В ML-1420 этот переключатель не используется.
5 6
Switch/Переключатель 6 - Ses Gücü Kontrolü /
Volume Control / Регулятор громкости
Ses/Volume/Звук Ton/Tone/Тон
15: Pulse
Yüksek/High/ Высокий
Frekans/Frequency/Частотa:
2 3 4 5 6
2810Hz
Değişim/Switch/Вариация:
Düşük/Low/Низкий
500ms ON - 500ms OFF
2 3 4 5 6
16: Continuos
Yüksek/High/ Высокий
Frekans/Frequency/Частотa:
2 3 4 5 6
660Hz
Değişim/Switch/Вариация:
Düşük/Low/Низкий
Sabit/Fixed/Постоянная
2 3 4 5 6
17: Pulse
Yüksek/High/ Высокий
Frekans/Frequency/Частотa:
2 3 4 5 6
420Hz
Değişim/Switch/Вариация:
Düşük/Low/Низкий
625ms ON - 625ms OFF
2 3 4 5 6
18: Continuos
Yüksek/High/ Высокий
Frekans/Frequency/Частотa:
2 3 4 5 6
1200Hz
Değişim/Switch/Вариация:
Düşük/Low/Низкий
Sabit/Fixed/Постоянная
2 3 4 5 6
19: Continuos
Yüksek/High/ Высокий
Frekans/Frequency/Частотa:
2 3 4 5 6
800Hz
Değişim/Switch/Вариация:
Düşük/Low/Низкий
Sabit/Fixed/Постоянная
2 3 4 5 6
20: Sweep
Yüksek/High/ Высокий
Frekans/Frequency/Частотa:
2 3 4 5 6
2400-2850Hz
Değişim/Switch/Вариация:
Düşük/Low/Низкий
200ms ON
2 3 4 5 6
21: Sweep
Yüksek/High/ Высокий
Frekans/Frequency/Частотa:
2 3 4 5 6
2400-2850Hz
Değişim/Switch/Вариация:
Düşük/Low/Низкий
880ms ON
2 3 4 5 6
22: Continuos
Yüksek/High/ Высокий
Frekans/Frequency/Частотa:
2 3 4 5 6
2850Hz
Değişim/Switch/Вариация:
Düşük/Low/Низкий
Sabit/Fixed/Постоянная
2 3 4 5 6
23: Sweep
Yüksek/High/ Высокий
Frekans/Frequency/Частотa:
2 3 4 5 6
150-1000Hz
Değişim/Switch/Вариация:
Düşük/Low/Низкий
11000ms ON - 4000ms OFF
2 3 4 5 6
24: Sweep
Yüksek/High/ Высокий
Frekans/Frequency/Частотa:
2 3 4 5 6
500-1000Hz
Değişim/Switch/Вариация:
Düşük/Low/Низкий
190ms ON
2 3 4 5 6
25: Sweep
Yüksek/High/ Высокий
Frekans/Frequency/Частотa:
2 3 4 5 6
500-1200Hz
Değişim/Switch/Вариация:
Düşük/Low/Низкий
1000ms ON - 850ms OFF
2 3 4 5 6
26: Sweep
Yüksek/High/ Высокий
Frekans/Frequency/Частотa:
2 3 4 5 6
500-1200Hz
Değişim/Switch/Вариация:
Düşük/Low/Низкий
450ms ON
2 3 4 5 6
27: Alternating
Yüksek/High/ Высокий
Frekans/Frequency/Частотa:
2 3 4 5 6
400-1200Hz
Değişim/Switch/Вариация:
Düşük/Low/Низкий
486ms ON - 480ms ON
2 3 4 5 6
28: Pulse
Yüksek/High/ Высокий
Frekans/Frequency/Частотa:
2 3 4 5 6
800Hz
Değişim/Switch/Вариация:
Düşük/Low/Низкий
938ms ON - 996ms OFF
2 3 4 5 6
2831
DOP.22022201
DOP.22022202
DOP.22022203
EN 54-3:2001+A1:2002
DOP.22022204
+ A2:2006
DOP.22022205
EN 54-3:2014+A1:2019
DOP.22022206
EN 54-17:2005
20
EN 54-23:2010
926q/02, 926t/01, 926r/02
926u/01, 926s/02, 926v/01
ON=Düşük/Low/Низкий
OFF=Yüksek/High/Высокий
Switch/Позиция Ses/Volume/Звук
Yüksek/High/ Высокий
1 2 3 4 5 6
Düşük/Low/Низкий
1 2 3 4 5 6
Yüksek/High/ Высокий
1 2 3 4 5 6
Düşük/Low/Низкий
1 2 3 4 5 6
Yüksek/High/ Высокий
1 2 3 4 5 6
Düşük/Low/Низкий
1 2 3 4 5 6
Yüksek/High/ Высокий
1 2 3 4 5 6
Düşük/Low/Низкий
1 2 3 4 5 6
Yüksek/High/ Высокий
1 2 3 4 5 6
Düşük/Low/Низкий
1 2 3 4 5 6
Yüksek/High/ Высокий
1 2 3 4 5 6
Düşük/Low/Низкий
1 2 3 4 5 6
Yüksek/High/ Высокий
1 2 3 4 5 6
Düşük/Low/Низкий
1 2 3 4 5
6
Yüksek/High/ Высокий
1 2 3 4 5 6
Düşük/Low/Низкий
1 2 3 4 5 6
Yüksek/High/ Высокий
1 2 3 4 5 6
Düşük/Low/Низкий
1 2 3 4 5 6
Yüksek/High/ Высокий
1 2 3 4 5 6
Düşük/Low/Низкий
1 2 3 4 5 6
Yüksek/High/ Высокий
1 2 3 4 5 6
Düşük/Low/Низкий
1 2 3 4 5 6
Yüksek/High/ Высокий
1 2 3 4 5 6
Düşük/Low/Низкий
1 2 3 4 5 6
Yüksek/High/ Высокий
1 2 3 4 5 6
Düşük/Low/Низкий
1 2 3 4 5 6
Yüksek/High/ Высокий
1 2 3 4 5 6
Düşük/Low/Низкий
1 2 3 4 5 6
