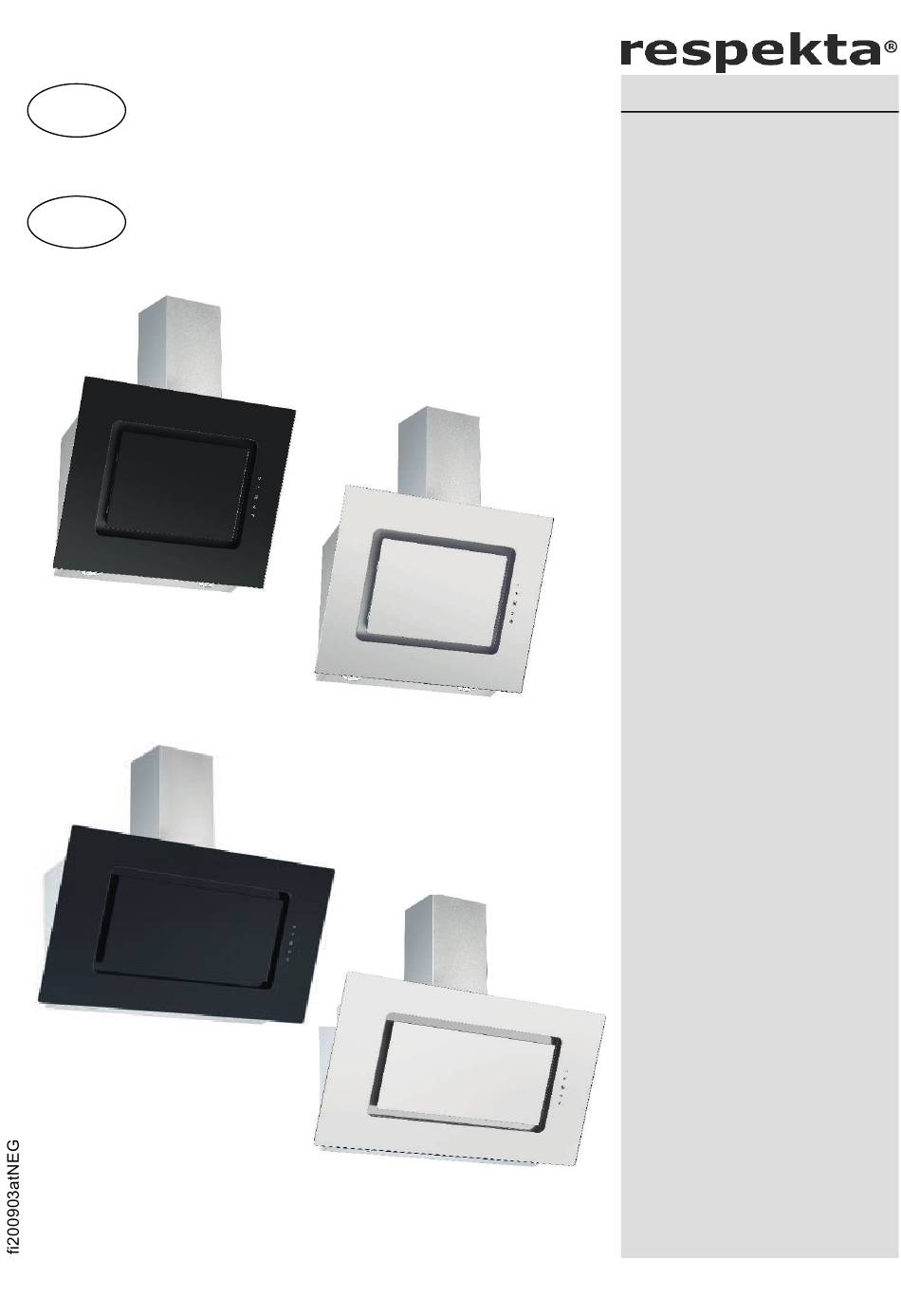

- Page 1 Mod. No.: Bedienungs- & Installationsanleitung Dunstabzugshaube Users manual & Installation Instruction Cooker hoods CH 99040/60 S CH 99040/60 W CH 99040/90 S CH 99040/90 W SY-103A8-E4-C89-L12-600 SY-103A8-E4-C89-L12-900 NEG-Novex Großhandelsgesellschaft für Elektro- und Haustechnik GmbH, Chenover Str. 5, D-67117 Limburgerhof...
-
Page 2: Ce-Konformitätserklärung
Lieber Kunde, wir danken Ihnen, für das in uns gesetzte Vertrauen und für den Erwerb eines Einbaugerätes aus unserem Sortiment. Das von Ihnen erworbene Gerät ist so konzipiert, dass es den Anforderungen im Haushalt entspricht. Wir bitten Sie die vorliegende Bedienungsanweisung, die Ihnen die Einsatzmöglichkeiten und die Funktionsweise Ihres Gerätes beschreibt, genau zu beachten. -
Page 3: Table Of Contents
Deutsch Installations- / Gebrauchsanleitung Dunstabzugshauben Kopffreie Schräghauben Kapitel Seite 1. Hinweis-Symbol-Erklärung------------------------------------------------------------------------ 1-2 Vorsicht, Gefahren----------------------------------------------------------------------------------- 2 2. Bestimmungsgemäße Verwendung------------------------------------------------------------ 2 3. Hinweise zum Umweltschutz---------------------------------------------------------------------- 2 4. Hinweise und allgemeine Ratschläge---------------------------------------------------------- 3 5. Vor Benutzung der Dunstabzugshaube------------------------------------------------------- 3 6. Benutzung der Dunstabzugshaube / Sicherheitshinweise------------------------------ 3 7. -
Page 4: Vorsicht, Gefahren
Bedienungs- & Gebrauchsanleitung Dunstabzugshauben Deutsch ieses mbol eist ie uf n t li in und macht auf richtiges Vorgehen und Verhalten aufmerksam. Das Beachten der mit diesem Symbol versehenen Hinweise erspart Ihnen manches Problem. Vorsicht, Gefahren Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der nterdruck nicht größer als Pa ( x bar) sein... - Page 5 Bedienungs- & Gebrauchsanleitung Dunstabzugshauben Deutsch Entsorgung Beachtung der Herstellervorschriften und unter Einhaltung der örtlichen Vorschriften von einer ausgewiesenen Fachkraft ausgeführt werden. Falls Sie dieses Gerät als Ersatz für ein altes Gerät erworben haben, entsorgen Sie Ihr Altgerät enut ung der unst b ugs bitte gemäss den gesetzlichen Bestimmungen.
- Page 6 Bedienungs- & Gebrauchsanleitung Dunstabzugshauben Deutsch m mluftbetrieb mittel iese k nnten erfärbungen erur- Die angesaugte Luft wird durch einen Kohlefilter Bei ichtbeachtung der Wartungs- und (auch Aktiv Kohlefilter genannt) gefiltert und im Reinigungshinweise besteht infolge von Raum umgewälzt. Der Kohlefilter hält die beim Fettablagerungen Brandgefahr.
- Page 7 Bedienungs- & Gebrauchsanleitung Dunstabzugshauben Deutsch Waschvorgängen durch einen neuen Filter ersetzen. ichteinhaltung der Anweisungen für die et ll- ettfilter müssen bei bersättigung nicht Reinigung der Abzugshaube und für den Austausch ersetzt, edoch einmal monatlich von Hand oder im oder die Reinigung der Filter besteht Brandgefahr. Geschirrspüler ( ) gereinigt werden.
-
Page 8: Kundendienst
Bedienungs- & Gebrauchsanleitung Dunstabzugshauben Deutsch Wurde die Lampe richtig montiert und sitz sie bis Die nicht benötigten Abzugöffnungen sind mit einem zum Anschlage in der Fassung Kunststoffdeckel versehen. Dieser Kunststoffdeckel kann durch Drehen im Gegenuhrzeigersinn einfach Sicherung durchgebrannt oder ausgeschaltet entfernt und wahlweise auf einer anderen, nicht benötigten Abzugöffnung montiert werden. -
Page 9: Abluftleitung
Bedienungs- & Gebrauchsanleitung Dunstabzugshauben Deutsch ont ge des Ko lefilters ur Montage der Kohlefilter entfernen Sie den/die Fettfilter montieren den/die Kohlefilter und setzen den/die Fettfilter wieder ein. (Siehe Kapitel Einsatz der Kohlefilter ) ont ge der unst b ugs Siehe Kapitel Montageanleitung . -
Page 10: Gerätebedienung (Tastenfunktionen)
Deutsch Bedienungs- & Gebrauchsanleitung Dunstabzugshauben 14. Gerätebedienung Tasten-/Schalterfunktionen Modelle: CH 99040/60 W CH 99040/60 S CH 99040/90 S CH 99040/90 W A Timer B Beleuchtung EIN / AUS C LED Display D Leistungsstufenwahl E EIN/AUS 1. Drücken Sie die Ein- / Aus-Taste (E). Die Taste steuert das Ein- und Ausschalten der Haube. -
Page 11: Einsatz Des Kohlefilters
Deutsch Bedienungs- & Gebrauchsanleitung Dunstabzugshauben 15. Einsatz der Kohlefilter Kohlefilter sind m Lieferumfang nicht enthalten Die Kohlefilter für den Umluft Betrieb werden seitlich am Motor fixiert. Um an den Motor zu kommen, muss die Frontplatte geöffnet bzw. angehoben werden. Heben Sie die Frontplatte (1)nach oben an. Entfernen Sie den Metallfilter in den Schritten (2) und (3) Montage der Kohlefilter Kohlefilter (A) mit beiden Händen seitlich an den Motor... - Page 12 Deutsch Gebrauchs- / Installationsanleitug Dunstabzugshauben 16. Problembehbung mögliche Ursache Fehler Lösung Eine Klappe des Einwegventils ist Blockierung beheben. blockiert. Einwegventil nich richtig Eiwegvenlil richtig montieren montiert Beleuchtung ist an, Kondensator defekt Kondensator ersetzen aber Motor läuft nicht Motorlager defekt, klemmt Motor ersetzen Motor riecht verdächtig Motor ersetzen...
-
Page 13: Garantiebedingungen
GARANTIEBEDINGUNGEN Der Hersteller übernimmt keine Verantwortung für vom Käufer verursachte Transportschäden. Dieses Gerät wurde nach modernsten Methoden hergestellt und geprüft. Der Hersteller leistet unabhängig von der Gesetzlichen Gewährleistungspflicht des Verkäufers / Händlers für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes, bei gewerblicher Nutzung 6 Monate Garantie für einwandfreies Material und Fehlerfreie Fertigung. - Page 14 Dear customer, Thank you for your confidence and for purchasing a device from our range. The device you have purchased is designed to meet its requirements. Please read these operating instructions carefully. They describe the features and functions of your device. These operating instructions can be adapted to several device types.
- Page 15 English Users- & Installation Instruction Cooker Hoods Inclined Cooker Hoods Chapter page Explanation of information symbols------------------------------------------------ 1-2 Warning------------------------------------------------------------------------------------------------- 2 Electrical Safety Instruction (BSI Plug)……………………………………………. 3 Intended use -------------------------------------------------------------------------------- 3 Protection of the environment -------------------------------------------------------- 3 Tips and general advice ----------------------------------------------------------------- 4 Before using the hood ------------------------------------------------------------------- 4 Using the hood / Safety information------------------------------------------------- 4 Cleaning and care ------------------------------------------------------------------------- 5...
- Page 16 Operating instructions / users manual Cooker Hoods English is is rning s mbol his is to be found with descriptions of actions where special care is necessary to prevent damage to appliances. Pass this safety information on to all users of the appliances. is s mbol refers to useful ints nd ti s and draws your attention to the correct procedure and behaviour.
-
Page 17: Electrical Safety Instruction (Bsi Plug)
English Operating instructions / users manual Cooker Hoods Electrical Safety Instruction for Appliances with BSI Plug only WARNING ! THIS APPLIANCE MUST BE EARTHED. IF THE MAINS LEAD OF THE APPLIANCE CONNECTION TO A REWIREABLE PLUG IS FITTED WITH A PLUG: If the fitted plug is not suitable for your socket FUSE REPLACEMENT outlet, then it should be cut off and disposed of in... -
Page 18: Intended Use
English perating instructions / users manual ooker Hoods d) ever leave pans unwatched when frying because ntended use fat can easily catch fire. e) onstant maintenance Guarantys problem-free operation and optimal hood performance. he appliance is intended for domestic use. f) If the hood is used together with other non- he manufacturer is not responsible for damage electrically operated appliances, the room partial... -
Page 19: Installation
English perating instructions / users manual ooker Hoods For this purpose your house must have an exhaust Cle ning nd air shaft or an exhaust air pipeline leading outdoors. Prior to any maintenance or cleaning work, isolate the hood from the electrical supply by en using t e ood in ex ust ir mode pulling out the appliance connector plug... - Page 20 English perating instructions / users manual ooker Hoods nging t e gre se filter Grease filters must occasionally be changed. he Each time you change or wash a grease filter or following rules apply carbon filter, after removal clean all exposed lower parts of the hood with a mild grease solvent.
- Page 21 English perating instructions / users manual ooker Hoods Is the air taken from the kitchen being replaced by e uipped with one (top) or two (top and back) sufficient fresh air, so that no partial vacuum is extractor openings. being produced in the room he hood is normally initially fitted out for use of the top extractor opening, as an extr tor ood.
- Page 22 English perating instructions / users manual ooker Hoods remove the grease filter(s), fit the carbon filter If the exhaust air is directed into an exhaust air according to its mounting instructions and refit the duct, the end of the entry fitting must be directed grease filter(s).
- Page 23 English Operating Instruction Cooker hoods 14. Cooker hood Operating Key- / Switch functions Modelle: CH 99040/60 W CH 99040/60 S CH 99040/90 S CH 99040/90 W A Timer B Light ON / OFF C LED Display D Speed selection E ON / OFF 1.
- Page 24 English Operating instructions / users manual Cooker Hoods 15. Mounting the charcoal filters Charcoal filters are not included in the delivery. The charcoal filters for recirculated air are to be fixed at the side of the motor. To get to the motor the front glass panel must be lifted. Lift the front panel (1) as shown in the picture Remove the metal filter by step (2) and (3).
-
Page 25: Problem Shooting
Users- & Installation Instruction Cooker Hoods English 16. Problem shooting Cooker hoods Cause Solution Failure One flapp of the one-way valve is blocked. Eliminate the blocking or One-way valve not installed correctly replace the one-way valve Light on, but The capacitor damaged Replace capacitor motor does not The motor jammed bearing damaged... -
Page 26: Warranty Conditions
GARANTIEBEDINGUNGEN Der Hersteller übernimmt keine Verantwortung für vom Käufer verursachte Transportschäden. Dieses Gerät wurde nach modernsten Methoden hergestellt und geprüft. Der Hersteller leistet unabhängig von der Gesetzlichen Gewährleistungspflicht des Verkäufers / Händlers für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes, bei gewerblicher Nutzung 6 Monate Garantie für einwandfreies Material und Fehlerfreie Fertigung.
