IN240100057V01_DE

846-087

WICHTIG - BITTE HEBEN SIE DIESE ANLEITUNG FÜR

EINE SPÄTERE BEZUGNAHME AUF: SORGFÄLTIG DURCHLESEN

MONTAGEANLEITUNG

Need help?

Do you have a question about the 846-087 and is the answer not in the manual?

Questions and answers

Summary of Contents for Outsunny 846-087

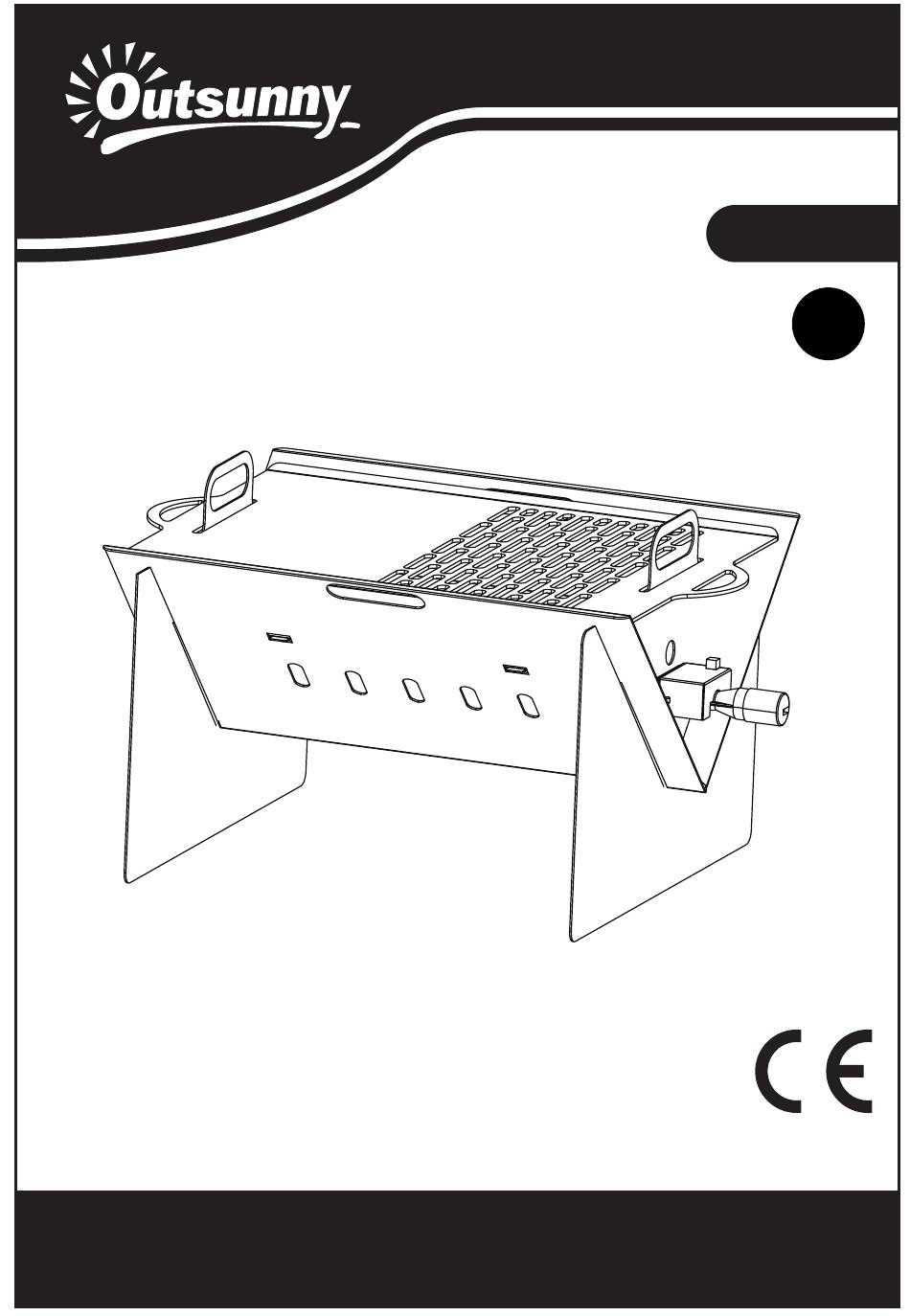

Page 1 IN240100057V01_DE 846-087 WICHTIG - BITTE HEBEN SIE DIESE ANLEITUNG FÜR EINE SPÄTERE BEZUGNAHME AUF: SORGFÄLTIG DURCHLESEN MONTAGEANLEITUNG...
Page 2 WICHTIG: LESEN SIE ALLE ANWEISUNGEN UND BEDIENUNGEN, BEVOR SIE DIESES GERÄT IN BETRIEB NEHMEN. BEFOLGEN SIE ALLE SCHRITTE DER REIHE NACH. ERLAUBEN SIE NIE- MALS KINDERN, DIESES GERÄT ZU BEDIENEN. Warnungen: Nur im Außenbereich verwenden. Lesen Sie vor der Verwendung des Geräts die Anweisungen. Zugängliche Teile können sehr heiß...
Page 3 ⑥ ⑤ ③ ② ① ⑦ ⑧ ④...
Page 7 Anweisung zur Verwendung und Wartung Die Verwendung des Gas BBQ ist sicher und einfach. Bitte stellen Sie sicher, dass Sie Ihr Gerät nur mit dem entsprechenden Druck verwenden. Eine ausreichende Belüftung ist für die Verbrennung und die Effizienz des Grills uner- lässlich.
Page 8 1. Technische daten a) Wählen Sie den richtigen Regler, der der EN 16129 entspricht, entsprechend der Gerätekategorie und dem Gasdruck in der obigen Tabelle, z.B. verwenden Sie einen 37 mbar Regler mit Gerätekategorie I3+ für Propangas. b) Die Markierung auf der Einspritzdüse, z.B. 1,00 zeigt an, dass das Format der Einspritzdüse 1,00 mm beträgt.
Page 9 3. Vorbereitung Für den Betrieb dieses Gas BBQ benötigen Sie eine Propangasflasche und einen geeigneten Gasdruckregler. Verwenden Sie nur den mit Ihrem gas BBQ gelieferten Gasdruckreglers. Wenn Ihr gas BBQ ohne Gasdruckregler geliefert wurde (länderabhängig), besorgen Sie sich einen Gasdruckregler, der der EN 16129 und den jeweiligen nationalen Vorschriften entspricht. 4.
Page 10 So schließen Sie Ihre Flasche an Schritt 1: Prüfen Sie die Flasche. Die Flasche darf keine Leckage aufweisen. Die Flasche sollte geschlossen sein. Schritt 2: Prüfen Sie die Dichtung der Flasche und des Reglers. Schließen Sie den Regler und den Schlauch an. Schritt 3: Verwenden Sie Seifenwasser, um die Dichtheit der einzelnen Anschlüsse zu prüfen.
Page 11 b)Warnung! Zugängliche Teile können bei der Verwendung sehr heiß sein. Halten Sie Kleinkinder fern. Verwenden Sie Schutzhandschuhe, wenn Sie besonders heiße Teile handhaben. c) Bei einem Gasaustritt die Gaszufuhr an der Gasflasche schließen, offene Flammen löschen, den Deckel öffnen und bei anhaltendem Austritt auf Schäden, schlechte Anschlüsse usw.
Page 12 e) Halten Sie alle elektrischen Kabel und den Brennstoffschlauch von allen erhitzten Oberflächen fern. f) Garen Sie immer mit großer Sorgfalt. g) Erhitzen Sie keine ungeöffneten Glas- oder Metallbehälter mit Lebensmitteln auf dem eingeschalteten Gas BBQ. Es kann sich ein Druck aufbauen, der den Behälter zum Bersten bringt, was zu schweren Verletzungen oder Schäden am Gas BBQ führen kann.
Page 13 Fehlerbehebung...
Page 14 Wenn sich Ihr Problem mit den obigen Informationen nicht lösen lässt, wenden Sie sich bitte an Ihren Gashändler vor Ort. a) Schalten Sie den Brenner für 15 bis 20 Minuten ein. Stellen Sie sicher, dass das Gerät kalt ist, bevor Sie fortfahren.
Page 15 IN240100057V01_EN 846-087 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY INSTRUCTION...
Page 16 IMPORTANT: READ ALL INSTRUCTIONS AND OPERATIONS BEFORE OPERATING THIS UNIT. FOLLOW ALL STEPS IN ORDER. NEVER ALLOW CHILDREN TO OPERATE THIS UNIT. Warnings: Use outdoors only. Read the instructions before using the appliance. Accessible parts may be very hot, keep young children away. Do not move the appliance during use.
Page 17 ⑥ ⑤ ③ ② ① ⑦ ⑧ ④ Seriennummer Benennung Menge Vordere Platte Hintere Platte Linke seitliche Platte Rechte seitliche Platte Heizplatte Backnetz Ofenrohr Schraube...
Page 21 Use and Maintenance Instruction The gas BBQ is safe and easy to use. Please ensure you only use your appliance at the applicable pressure. Adequate ventilation is vital for combustion and efficiency performance of the barbecue. This will ensure the safety of the user and other people in the vicinity of the area where the appliance is being used.
Page 22 1.Technical data Moon & King Union GmbH Product name: Gas BBQ Hauptstr.12, 89143 Blaubeuren, Germany Pin Number: 2531DL -0075 Serial Number: Model no.: DADA-X Main Bumer Appliance Gas and Supply Country of Destination Category Pressure Nominal heat input of Injector Size φ each burner Butane(G30) 28-30 mbar 1.0mm...
Page 23 3. Preparation You will need LPG gas cylinder and proper regulators under the gas pressure to operate this gas BBQ. Only use the gas pressure regulator supplied with your gas barbecue. If your gas barbecue was delivered without a gas pressure regulator (country-dependent), procure a gas pressure regulator that complies with EN 16129 &...
Page 24 How to connect your cylinder Step 1: Check the cylinder. The cylinder should have no leakage. The cylinder should be in turn-off status. Step 2: Check the seal of the cylinder, regulator. Connect the regulator and hose. Step 3: Use the soapy water to check the leakage of each connection. A)The height of the gas cylinder is below the 80cm, and the width is within 35cm, Net weight of gas cylinder should not be more than 15KG;...
Page 25 open flames, open lid and if leak continues, check for damages, poor connections etc. Contact your local gas dealer immediately if the problem can’t be solved. d)Do not move the appliance during use. e)Do not use or store any liquids，vapors or other materials in the vicinity when operating the appliance.
Page 26 7. Lighting instructions Caution: Do not stand with your face directly over the gas when lighting it. Your gas will have following method of ignition: Ignition: 1.Connect to the gas supply/ gas cylinder with the appliance. 2.Turn on the gas cylinder valve or gas supply, keep pushing the ignition button several times until the burner is lighted.
Page 27 Emergencies Possible cause Prevention/ Solution Turn off gas at LP tank, if hoes is cut or cracked, Gas leaking from Damaged hose replace hose. See LP tank lead test and connection cracked/cut/burned hose regulator to the LP tank Mechanical failure due to resting or Gas leaking from LP tank Turn off LP tank valve mishandling...
Page 28 Emergencies Possible cause Prevention/ Solution Turn front of grill to face wind or increase flame height. High or gusting winds. Low on LP gas. Flames blow out Refill LP tank. Excess flow valve tripped. Refer to “sudden drop in gas flow” above. Turn knobs to OFF.
