Summary of Contents for Boya BY-WM4 PRO RXD

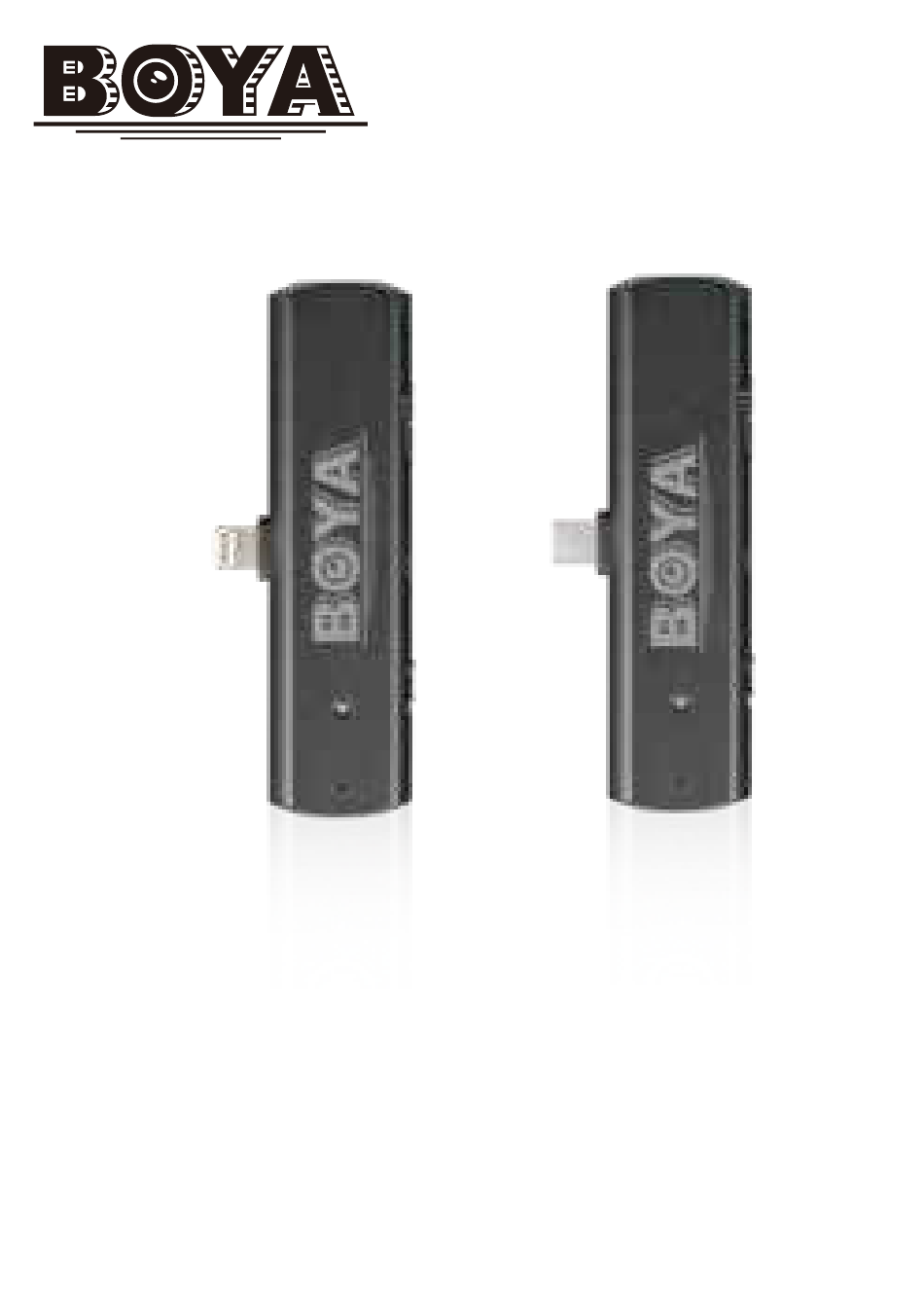

- Page 1 BY-WM4 PRO RXD/RXU 2.4GHz Wireless Receiver �.�GHz无线接收器...
- Page 2 BY-WM4 PRO RXD For iOS devices Receiver ③ ② ④ ⑤ ⑦ ⑥ ① 1. Headphone Jack (3.5mm diameter stereo mini jack) To monitor the receiver output, connect the headphones to this connector. NOTE： Do not connect headphones with a monaural mini jack.
- Page 3 2. Power LED For more details about LED indicator, please refer to as following: Status Receiver Transmitter The indicator won't light up Flashes continually The transmitter and until you turn on the receiver connects. every 2.5 seconds. the audio/video app. The transmitter and the Flashes continually Flashes continually...
- Page 4 Set Up Guide 1. Plug the BY-WM4 PRO RXD directly into the lightning port of smartphone. 2. Open the audio/video app on mobile device, then the indicator of receiver should be light up. 3. The Power LED flashes slowly waiting for connecting with the transmitter.
- Page 5 2.5 seconds. Otherwise, the light of receiver and transmitter will flash continually every 1 second, then try 1-3 steps again. NOTE： 1) Please adjust the monitoring audio volume of BY-WM4 PRO RXD before recording.

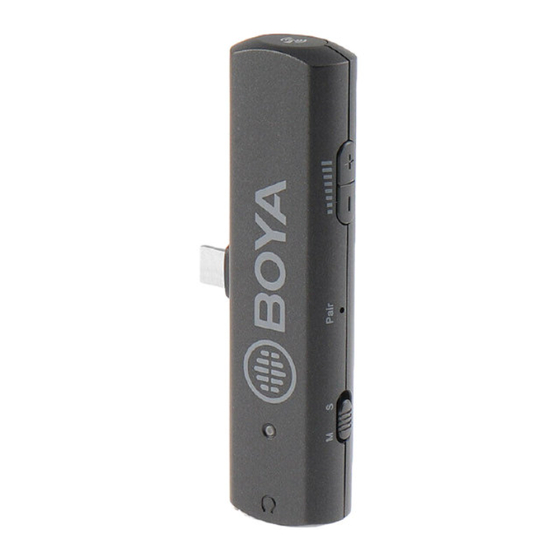

- Page 6 BY-WM4 PRO RXU For Android and other Type-C devices Receiver ③ ② ④ ⑤ ⑦ ⑥ ① 1. Headphone Jack (3.5mm diameter stereo mini jack) To monitor the receiver output, connect the headphones to this connector. NOTE： Do not connect headphones with a monaural mini jack. This may lead to short-circuiting of the headphone output, resulting in distorted sound output.
- Page 7 2. Power LED For more details about LED indicator, please refer to as following: Status Receiver Transmitter The indicator won't light up Flashes continually The transmitter and until you turn on the receiver connects. every 2.5 seconds. the audio/video app. The transmitter and the Flashes continually Flashes continually...
- Page 8 Set Up Guide 1. Plug the BY-WM4 PRO RXU directly into the lightning port of smartphone. 2. The Power LED flashes slowly waiting for connecting with the transmitter. Connecting the transmitter and the Receiver Before leaving factory, the connection of transmitters and receiver will be established.
- Page 9 2.4GHz (2405-2478MHz) Antenna: PIFA antenna Plug: BY-WM4 PRO RXU：USB Type-C Connector BY-WM4 PRO RXD：Apple MFi Certified Lightning Connector Operating Range: Up to 60m (197ft) without obstacle Power Requirements: BY-WM4 PRO RXU：Supplied by USB Type-C Connector BY-WM4 PRO RXD：Supplied by iOS device Dimensions: BY-WM4 PRO RXU：82×30.7×12mm (3.2x1.2x0.5”)
- Page 10 接收器 (BY-WM� PRO RXD)(iOS 设备专用) �. 监听孔/耳机插孔 ③ (�.�毫米立体声迷你插孔) ② 请将耳机插入接口，监听 接收器输出音频。 ④ 注意： ⑤ - 请勿使用单声道耳机连接 ⑥ - 这可能会导致耳机输出短路, ① 导致声音输出失真。 ⑦ �. Power LED 有关LED指示灯的更多详细信息， 请参阅以下内容： 情况 接收器 发射器 接收器和发射器连接 闪蓝光 每隔�.�秒慢闪一次 接收器和发射器断开连接 每隔�秒慢闪一次 每隔�秒慢闪一次 接收器关闭（发射器开启） 关闭 闪蓝光 发射器关闭（接收器开启）...
- Page 11 如何使用 �. 将BY-WM� PRO RXD直接 插入Lightning iOS 设备上。 �. 然后打开移动设备上的音频/ 视频app，接收机指示灯亮蓝灯。 �.电源指示灯缓慢闪烁等待连接发射机。 连接发射机和接收机 出厂前，发射机与接收机连接好。 如果发射机和接收机断开，请按 以下步骤操作: �. 打开发射机，将接收机连接到 智能手机上。 �. 用长按接收机的配对键，接收器 指示灯会快速闪烁, 进入配对模式时。 �. 长按对侧的按钮发射机进入配对模式。 �. 当发射机和接收机连接时，接收器的光保持蓝色，发射器闪烁 每�.�秒。否则，接收器和发射器的光将每�秒持续闪烁一次， 然后再试�-�步。 注意: �) 请调整RXD的监控音频音量之前的记录。...
- Page 12 接收器 (BY-WM� PRO RXU)(安卓/Type-C设备专用) �. 监听孔/耳机插孔 ③ (�.�毫米立体声迷你插孔) ② 请将耳机插入接口，监听 接收器输出音频。 ④ 注意： ⑤ - 请勿使用单声道耳机连接 ⑥ - 这可能会导致耳机输出短路， ① 导致声音输出失真。 ⑦ �. Power LED 有关LED指示灯的更多详细信息， 请参阅以下内容： 情况 接收器 发射器 接收器和发射器连接 闪蓝光 每隔�.�秒慢闪一次 接收器和发射器断开连接 每隔�秒慢闪一次 每隔�秒慢闪一次 接收器关闭（发射器开启） 关闭 闪蓝光 发射器关闭（接收器开启） 闪蓝光...
- Page 13 如何使用 �. 将BY-WM� PRO RXU直接 插入Type-C接口设备上。 �. 电源指示灯缓慢闪烁等待连 接发射机。 连接发射机和接收机 出厂前，发射机与接收机连接好。 如果发射机和接收机断开，请按 以下步骤操作: �. 打开发射机，将接收机连接到 智能手机上。 �. 用长按接收机的配对键，接收器 指示灯会快速闪烁, 进入配对模式时。 �. 长按对侧的按钮发射机进入配对模式。 �. 当发射机和接收机连接时，接收器的光保持蓝色，发射器闪烁 每�.�秒。否则，接收器和发射器的光将每�秒持续闪烁一次， 然后再试�-�步。 注意: �) 请调整RXU的监控音频音量之前的记录。...
- Page 14 产品参数 射频调制： 高斯频移键 频段： �.�GHz (����-����MHz) 操作范围： ��m (无障碍距离) 电源类型: BY-WM� PRO RXD: iOS 设备供电 BY-WM� PRO RXU: USB Type-C 设备供电 接口: BY-WM� PRO RXD: 苹果 MFi 认证 Lightning 接口 BY-WM� PRO RXU: USB Type-C 接口 尺寸： BY-WM� PRO RXD: ��×��.�×��mm BY-WM�...
- Page 15 SHENZHEN JIAYZ PHOTO INDUSTRIAL., LTD. The BOYA logo is a trademark which is registered and owned by Shenzhen Jiayz Photo Industrial., Ltd. COPY RIGHT 2010-2020 深圳市长丰影像器材有限公司 地址:广东省深圳市龙华区观澜街道大富社区硅谷动力智能终端产业园A��栋 TEL: 400 6131096 Email: sales@boya-mic.com www.boya-mic.com / www.jiayz.com...
