Montage- und Bedienungsanleitung
LiON

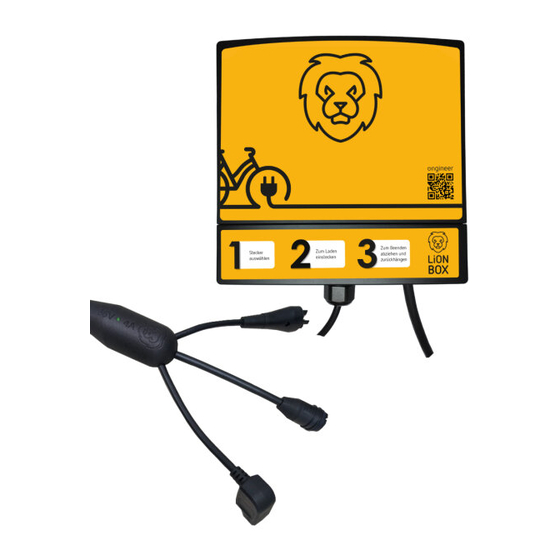

LiON Box S mit einem angesteckten Ladekabel
Hinweis
Betriebsanleitung vor Gebrauch sorgfältig lesen und aufbewahren!
Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
1. Hersteller
ONgineer GmbH · Hindenburgring 9a · 32339 Espelkamp, Deutschland · www.ONgineer.de
2. Einführung
Diese Montageanleitung ist Bestandteil der Lieferung. Lesen Sie diese Anleitung vor der Montage sorgfältig durch und bewahren
Sie diese auf. Dieses Dokument enthält wichtige Informationen zum korrekten Montieren, Anschließen, Betrieb und der Wartung.
Bei Fragen wenden Sie sich bitte an den Hersteller. Diese Montageanleitung ist auch unter www.ONgineer.de abrufbar.
Der Hersteller haftet nicht für auftretende Schäden durch:
• Fehlerhafte Montage oder fehlerhaftes Betreiben
• Veränderungen am Produkt
• Beschädigungen am Produkt
• Verwendung außerhalb dieser Montageanleitung
Halten Sie sich an die Sicherheitshinweise!
3. Sicherheitshinweise
Die angebrachten Sicherheitshinweise auf der LiON Box S sind zu beachten.
Der Betreiber ist für die korrekte Installation, den Betrieb und die Wartung verantwortlich.
Bei sichtbarer Beschädigung ist die Ladestation außer Betrieb zu nehmen und vom Hersteller wieder instand zu setzen.
In der E-Installation muss eine Trennvorrichtung vorhanden sein.
Die LiON Box S darf nur in E-Installationen mit gemäß den nationalen und internationalen Vorschriften
entsprechendem FI-Schutzschalter betrieben werden.
4. Bestimmungsgemäßer Gebrauch und Montage
Die LiON Box S ist für das Anschließen und Laden von verschiedenen E-Bike und E-Scooter Systemen geeignet.
Je nach Ausstattungsvariante variiert die Kompatibilität.
Die LiON Box S sollte vor direktem Niederschlag geschützt aufgestellt werden.
Achtung: Nur einen Akku am Splitter anschließen!
Vorsicht Verletzungsgefahr!
Durch beschädigte oder falsch montierte Komponenten können Gefahren für Benutzer entstehen.
Folgendes ist bei der Auswahl des Montageortes zu beachten:
• Montieren Sie die LiON Box S nur vertikal
(z.B. Wände)
• Die Montagefläche muss eben sein und eine ausreichende
Festigkeit besitzen
• Die LiON Box S sollte während des Betriebs
ausreichend beleuchtet sein
• Achten Sie auf einen freien Abstand um Ihre LiON Box S
von mindestens 25 cm. Dies gilt auch für evtl. Bewuchs
durch Grünpflanzen
Montieren Sie die LiON Box S vorzugsweise im Innenbereich oder geschützten Außenbereich!
Die LiON Box S kann durch eine falsche Standortwahl in ihrer Funktion und Lebensdauer beeinträchtigt werden.
Box S Ladestation für E-Bikes
und E-Scooter
Geben Sie die Betriebsanleitung im Falle einer Weitergabe
an den nächsten Nutzer weiter!
Die LiON Box S sollte hier nicht montiert werden:
•
In permanent nasser Umgebung
•
In der Nähe zu brennbaren Materialien
•
An explosionsgefährdeten Orten
•
In der Nähe zu aggressiven Dämpfen
•
An Orten mit permanenter Vibration
•
An Orten mit permanenter Sonneneinstrahlung
- 1 von 4 -
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for ONgineer LiON Box S
Summary of Contents for ONgineer LiON Box S
- Page 1 FI-Schutzschalter betrieben werden. 4. Bestimmungsgemäßer Gebrauch und Montage Die LiON Box S ist für das Anschließen und Laden von verschiedenen E-Bike und E-Scooter Systemen geeignet. Je nach Ausstattungsvariante variiert die Kompatibilität. Die LiON Box S sollte vor direktem Niederschlag geschützt aufgestellt werden.
- Page 2 Netzanschlussleitung sollte so verlegt werden, dass keine Stolpergefahr besteht. Ihre LiON Box S ist nun betriebsbereit. 6. Anschluss und Lösen des Splitters Zum Anschluss des LiON Splitters stecken Sie den Splitter in die Buchse der ONgineer Ladestation. Achten Sie beim Einstecken darauf, dass der schwarze Verriegelungsstift in die dafür vorgesehene Aussparung der Buchse greift. Das deutlich hörbare „Klick“...
- Page 3 Privatkunden: Für dieses Produkt gilt die gesetzliche Gewährleistung. Gewerbekunden: Für die LiON Box S (Box ohne LiON Splitter) gilt eine Garantie von 2 Jahren (optional: Garantieverlängerung auf 5 Jahre) und eine Gewährleistung auf die dazugehörigen LiON Splitter für 6 Monate.
- Page 4 15. Bohrschablone - 4 von 4 -...
- Page 5 In the event of visible damage, the charging station must be taken out of operation and repaired by the manufacturer. A disconnecting device must be provided in the electrical installation. The LiON Box S may only be operated in electrical installations with an RCD that complies with national and international regulations.
- Page 6 Connect your LiON Box S to an earthed socket using the pre-installed mains connection cable. The mains connection cable should be laid in such a way that there is no risk of tripping. Your LiON Box S is now ready for operation.
-
Page 7: Maintenance
The guarantee and warranty apply throughout the EU. The legal warranty applies to this product. In the event of a defect, please contact the manufacturer (ONgineer GmbH) directly. To make a warranty claim, please submit a copy of the invoice and provide a brief description of the fault. - Page 8 15. Drilling template - 4 of 4 -...
