Conexión de los altavoces
Esta unidad permite la conexión de dos pares de sistemas
de altavoces, A y B, que podrán elegirse individual o
simultáneamente mediante el selector SPEAKERS.
1
apro)(.
~
5 mm
---e::.,,.' : :::J u
2
Orificio
3
Altavoz
derecho
=
0
C°nftJ
M
i
rtt

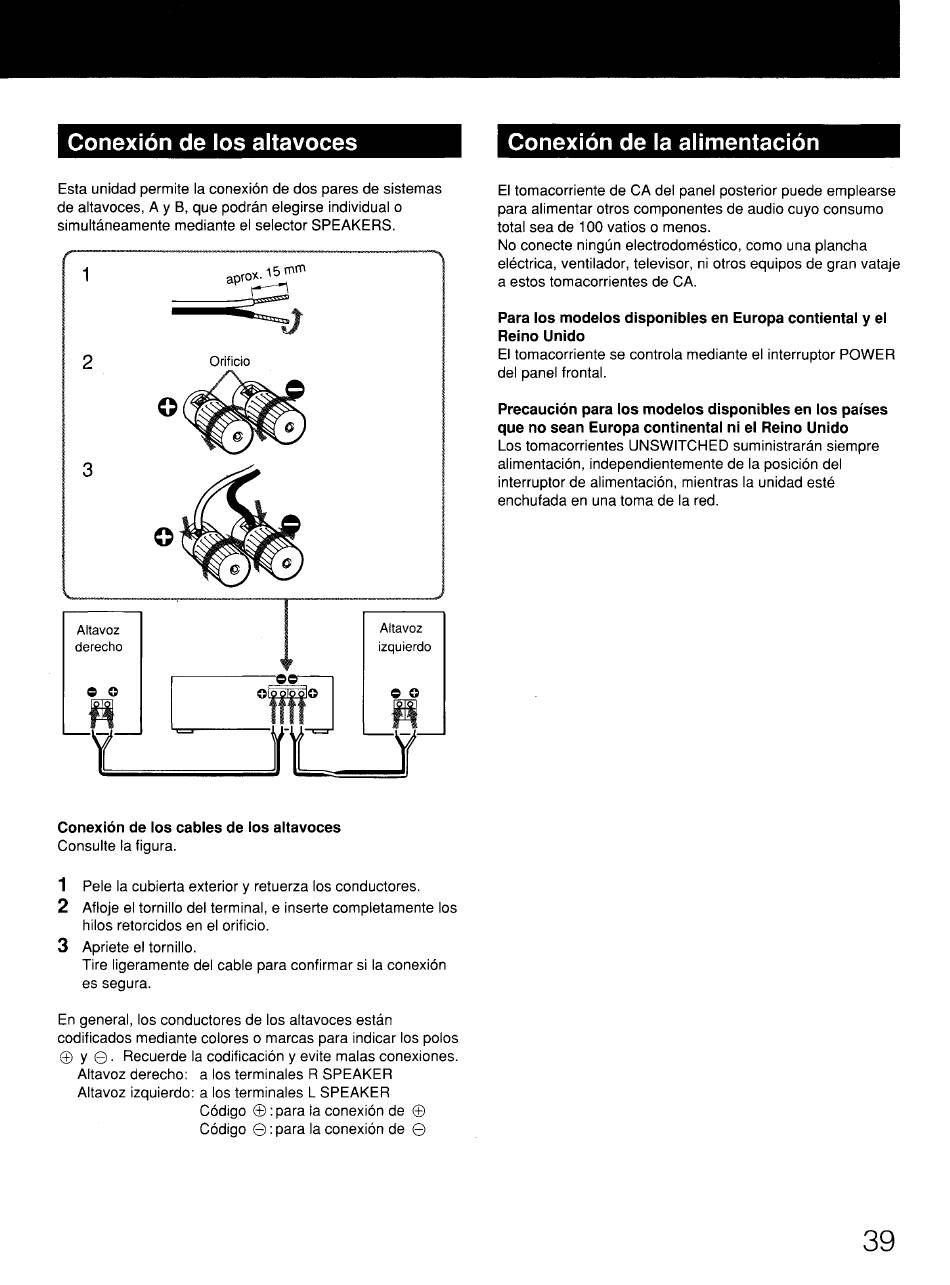

Conexión de los cables de los altavoces
Consulte la figura.
Altavoz
izquierdo
=0
~
1
1
Pele la cubierta exterior y retuerza los conductores.
2
Afloje el tornillo del terminal, e inserte completamente los
hilos retorcidos en el orificio.
3
Apriete el tornillo.
Tire ligeramente del cable para confirmar si la conexión
es segura.
En general, los conductores de los altavoces están
codificados mediante colores o marcas para indicar los polos
ffi
y 8. Recuerde la codificación y evite malas conexiones.
Altavoz derecho: a los terminales R SPEAKER
Altavoz izquierdo: a los terminales L SPEAKER
Código
ffi :
para la conexión de
ffi
Código
8 :
para la conexión de
8
Conexión de la alimentación
El tomacorriente de CA del panel posterior puede emplearse
para alimentar otros componentes de audio cuyo consumo
total sea de 100 vatios o menos.
No conecte ningún electrodoméstico, como una plancha
eléctrica, ventilador, televisor, ni otros equipos de gran vataje
a estos tomacorrientes de CA.
Para los modelos disponibles en Europa contiental y el
Reino Unido
El tomacorriente se controla mediante el interruptor POWER
del panel frontal.
Precaución para los modelos disponibles en los países
que no sean Europa continental ni el Reino Unido
Los tomacorrientes UNSWITCHED suministrarán siempre
alimentación, independientemente de la posición del
interruptor de alimentación, mientras la unidad esté
enchufada en una toma de la red.
