4.推进机构
4-1 手车的进柜
把推进机构的联锁片 2 的活门关好， 操作左右把手 1 至位置 B， 并推进断路器手车沿着导轨进入柜体，
直到其两侧的插销 5 和柜体的定位孔相对应时，放开左右把手，使断路器手车固定在柜体内。操作接地联
锁手把 4 至位置 A，使其处于插入位置。 （如推进机构不带接地联锁，此步骤可以跳过）
4-2 手车的推进和退出
使断路器处于分闸状态（手动或电动） ，把联锁片 2 的活门打开，插入操作手柄，可使断路器手车在柜
体内推进和退出。当手车进到工作位置或退到试验位置时，可听到离合器打滑的"咔嚓"声，手车不再移
动，此时应停止摇动操作手柄。断路器手车在柜体内的推进和退出应灵活并无明显的卡滞现象。 （注意：在
断路器碰上柜体的活门机构和快到位时，推进力要明显加大，这属正常现象）
4-3 合闸操作
1．将手车推进柜内，操作左右把手至位置 A。
2．分接地开关，操作接地联锁手把至位置 A。
3．按下联锁片，用摇把顺时针转动主操作轴，使断路器推进至柜内工作位置。
4．合上联锁片，合断路器，运行。
4-4 紧急分闸
开关柜在紧急情况时，紧急分闸手把 3 逆时针旋转，可使断路器分闸。
4-5 图示说明（工作位置）
1．左、右把手
2．联锁片
3．紧急分闸手把
4．接地联锁手把
5. 插销
储能电机（A） 合闸线圈（A）
2.0
1.0

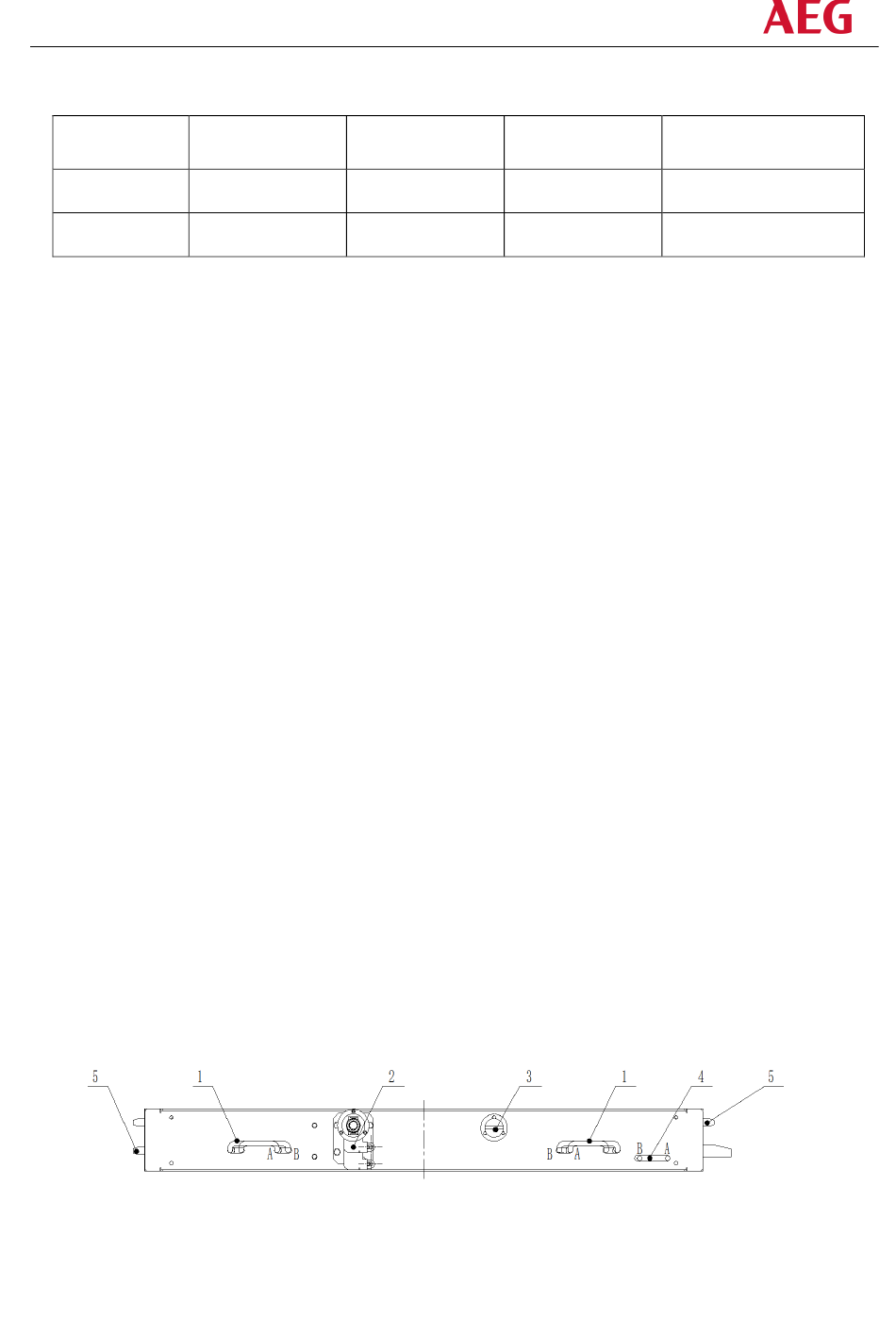

图 4 推进机构示意图
