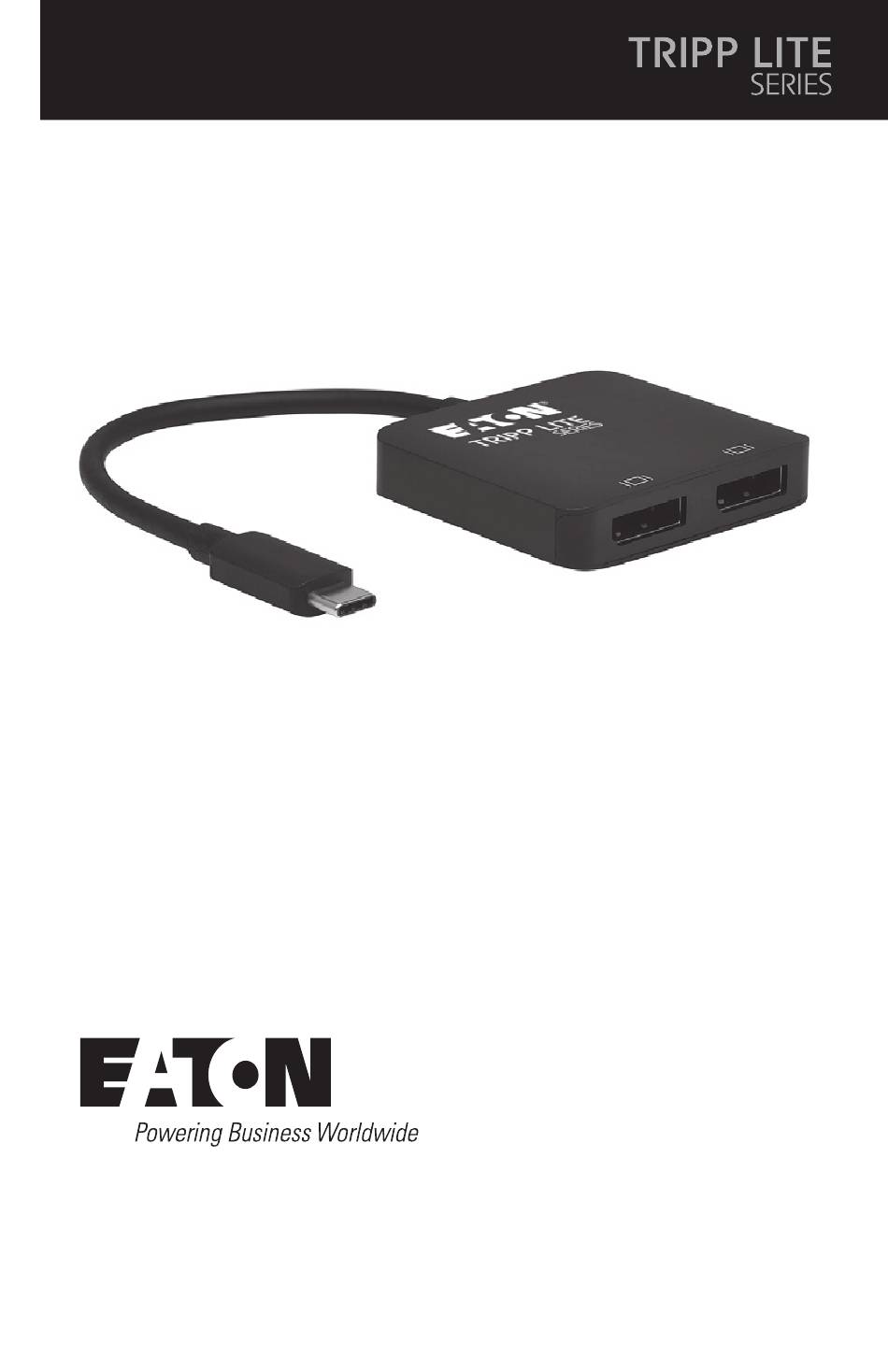

Owner's Manual
USB-C Dual-Display MST
Adapter
Dual DisplayPort 4K @ 60 Hz,
HDCP 2.2, DP 1.4
Español 9
Français 16
Deutsch 23
Italiano 30
Model:
U444-2DP-MST4K6
USB Type-C
USB-C
are registered
®
trademarks of USB
Implementers Forum.
Purchased product
may differ from image.
and
®
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TRIPP LITE U444-2DP-MST4K6 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Eaton TRIPP LITE U444-2DP-MST4K6

Summary of Contents for Eaton TRIPP LITE U444-2DP-MST4K6

  • Page 1 Owner’s Manual USB-C Dual-Display MST Model: Adapter U444-2DP-MST4K6 Dual DisplayPort 4K @ 60 Hz, USB Type-C ® HDCP 2.2, DP 1.4 USB-C are registered ® trademarks of USB Implementers Forum. Purchased product may differ from image. Español 9 Français 16 Deutsch 23 Italiano 30...

  • Page 2: Package Contents

    Package Contents • U444-2DP-MST4K6 USB-C to 2x DisplayPort Adapter • Owner’s Manual Product Features • Supports one USB Type-C input and two DisplayPort outputs • Supports DP 1.4 Alt Mode with maximum 8.1 Gbps per lane; total of 32.4 Gbps per 4 lanes •...

  • Page 3: Connection Diagram

    Product Features • Compatible with HDCP 2.2, HDCP 1.4 and HDR Connection Diagram USB Type-C Host PC Display 1 One Display: Max 8K Resolution Display 2 Dual Displays: 4K @ 60 Hz in MST mode Type-C Host PC Display 1 Display 2...

  • Page 4: Specifications

    Specifications Input/Output Connector Input USB Type-C Male (x1) Output DisplayPort Female (x2) DisplayPort Resolution Single Display: 8K @ 30 Hz Dual Display: 4K @ 60 Hz HDCP Version 2.2 & 1.4 Environmental Operating 32° to 113°F (0° to 45°C) Temperature Operating Humidity 10% to 85% RH, Non- Condensing...
  • Page 5 Specifications Physical Measurements Dimensions 0.5 x 2 x 2.2 in. (H x W x D) (1.2 x 5 x 5.5 cm) Weight 0.1 lb. (41 g) Warranty Limited Warranty 3-Year Limited Warranty Regulatory Approvals Certifications RoHS, REACH, CE, FCC...

  • Page 6: Warranty

    Our obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products. Visit Tripplite.Eaton.com/support/product-returns before sending any equipment back for repair. This warranty does not apply to equipment which has been damaged by accident, negligence or misapplication or has been altered or modified in any way.
  • Page 7 • Increase the separation between the equipment and receiver. • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. Any changes or modifications to this equipment not expressly approved by Eaton could void the user’s authority to operate this equipment.
  • Page 8 Under the Waste Electrical and Electronic Equipment (WEEE) Directive and implementing regulations, when customers buy new electrical and electronic equipment from Eaton, they are entitled to: • Send old equipment for recycling on a one-for-one, like-for-like basis (this varies depending on the country) •...
  • Page 9 Manual del Propietario Adaptador USB-C MST de Modelo: Pantalla Doble U444-2DP-MST4K6 Doble DisplayPort 4K @ 60Hz, USB Type-C y USB-C ® ® HDCP 2.2, DP 1.4 son marcas comerciales registradas del USB Implementers Forum. El producto comprado puede diferir de la imagen. English 1 Français 16 Deutsch 23...

  • Page 10: Contenido Del Empaque

    Contenido del Empaque • U444-2DP-MST4K6 – Adaptador USB-C a 2x DisplayPort • Manual del Propietario Características del Producto • Soporta una entrada USB Type-C y dos salidas DisplayPort • Soporta DP 1.4 Modo Alterno con un máximo de 8.1 Gbps por línea; total de 32.4 Gbps por 4 vías •...

  • Page 11: Diagrama De Conexión

    Diagrama de Conexión PC Anfitrión USB Type-C Pantalla 1 Una Pantalla: Resolución Máxima de 8K Pantalla 2 Pantallas Dobles: 4K @ 60 Hz en Modo MST PC Anfitrión Tipo C Pantalla 1 Pantalla 2...

  • Page 12: Especificaciones

    Especificaciones Conector de Entrada/Salida Entrada USB Type-C Macho (x1) Salida DisplayPort Hembra (x2) DisplayPort Resolución Pantalla Sencilla: 8K @ 30 Hz Pantalla Doble: 4K @ 60 Hz Sí Versión de HDCP 2.2 & 1.4 Ambiental Temperatura de 0 °C a 45 °C [32 °F a 113 °F] Operación Humedad de 10 % a 85 % de HR,...
  • Page 13 Especificaciones Requerimientos de Energía Fuente de Potencia del Bus Alimentación Consumo ≤ 0.5W de Potencia en Espera Medidas Físicas Dimensiones 1.2 x 5 x 5.5 cm (Al x An x Pr) [0.5" x 2" x 2.2"] Peso 41 g [0.1 lb] Garantía Garantía Limitada Garantía Limitada de 3 años...
  • Page 14 (a su entera discreción) de cualquier producto defectuoso. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/ support/product-returns. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.
  • Page 15 Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a: • Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
  • Page 16 Manuel d'utilisation Adaptateur MST USB-C à Modèle : double affichage U444-2DP-MST4K6 Double DisplayPort 4K @ 60 Hz, USB Type-C et USB-C ® ® sont des marques HDCP 2.2, DP 1.4 déposées du forum des implémentations USB. Le produit acheté peut différer de l'image. English 1 Español 9 Deutsch 23...

  • Page 17: Contenu Du Carton

    Contenu du carton • U444-2DP-MST4K6 : adaptateur USB-C vers 2x DisplayPort • Manuel d'utilisation Caractéristiques du produit • Prend en charge une entrée USB Type-C et deux sorties DisplayPort • Prend en charge le mode DP 1.4 Alt avec un maximum de 8,1 Gbit/s par voie ; total de 32,4 Gbit/s par 4 voies. • Prend en charge le DSC 1.2 •...

  • Page 18: Schéma De Connexion

    Caractéristiques du produit • Prend en charge le format de sortie : RVB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 et YCbCr 4:2:0 • Compatible avec HDCP 2.2, HDCP 1.4 et HDR Schéma de connexion USB Type-C Host PC Écran 1 Mono écran : résolution maximale 8K Écran 2 Double écran : 4K @ 60 Hz en mode MST Type-C Host PC Écran 1 Écran 2...

  • Page 19: Caractéristiques

    Caractéristiques Connecteur d'entrée/sortie Entrée USB Type-C mâle (x1) Sortie 2 DisplayPort femelle DisplayPort Résolution Un moniteur : 8K @ 30 Hz Deux moniteurs : 4K @ 60 Hz Version HDCP 2.2 et 1.4 Environnement Température de 0 à 45 °C (32 à 113 °F) fonctionnement Taux d' humidité en 10 % à 85 % RH, fonctionnement sanscondensation Température de...
  • Page 20 Caractéristiques Mesures physiques Dimensions 1,2 x 5 x 5,5 cm (H x l x P) (0,5 x 2 x 2,2 po.) Poids 41 g (0,1 lb) Garantie Garantie limitée Garantie limitée de 3 ans Approbations réglementaires Certifications RoHS, REACH, CE, FCC...

  • Page 21: Garantie

    à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site Tripplite.Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à...
  • Page 22 L'utilisation de cet équipement dans des applications de soutien à la vie où l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraînerait une défaillance de l'équipement de soutien à la vie ou affecterait de manière significative sa sécurité ou son efficacité n'est pas recommandée. Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent légèrement différer des produits réels. Eaton 1000 Eaton Boulevard...
  • Page 23 Bedienungsanleitung USB-C Dual-Display MST- Modell: Adapter U444-2DP-MST4K6 Dual-DisplayPort 4K bei 60 Hz, USB Type-C ® HDCP 2.2, DP 1.4 USB-C sind registrierte ® Marken des USB Implementers Forum. Das gekaufte Produkt kann vom Bild abweichen. English 1 Español 9 Français 16 Italiano 30...
  • Page 24 Lieferumfang • U444-2DP-MST4K6 USB-C-zu-2x-DisplayPort-Adapter • Bedienungsanleitung Produktmerkmale • Unterstützt einen USB Type-C-Eingang und zwei DisplayPort-Ausgänge • Unterstützt DP 1.4 Alt-Modus mit maximal 8,1 Gbit/s pro Spur, insgesamt 32,4 Gbit/s pro 4 Leitungen • Unterstützt DSC 1.2 • Ein Videoausgang, der Auflösungen bis zu 8K bei 30 Hz unterstützen kann • Unterstützt einen dual 4K bei 60 Hz Ausgang mit unterschiedlichen Ausgängen auf jedem Display im MST-Modus bei Verwendung mit einem Windows- Betriebssystem Hinweis: Um die oben angegebene Auflösung zu erzielen, muss der Host den DP 1.4 Alt-Modus unterstützen. Bei Verwendung mit einem host, der DP 1.2 unterstützt,...
  • Page 25 Anschlussschaltbild USB Type-C Host-PC Display 1 Ein Display: Max. 8K Auflösung Display 2 Zwei Displays: 4K bei 60 Hz im MST-Modus Typ-CHost-PC Display 1 Display 2...

  • Page 26: Technische Daten

    Technische Daten Eingangs-/Ausgangsanschlüsse Eingang USB Type-C-Stecker (x1) Ausgang DisplayPort-Buchse (x2) DisplayPort Auflösung Ein Display: 8K bei 30 Hz Zwei Displays: 4K bei 60 Hz HDCP-Version 2.2 & 1.4 Umgebungsinformationen Betriebstemperatur 0 °C bis 45 °C Luftfeuchtigkeit bei 10 % bis 85 % rF, nicht Betrieb kondensierend Lagertemperatur -10 °C bis 70 °C Feuchtebereich für 5 % bis 90 % rF, nicht die Lagerung kondensierend...
  • Page 27 Technische Daten Stromanforderungen Stromquelle Busleistung Standby- ≤ 0.5W Stromverbrauch Physische Abmessungen Maße 1,2 x 5 x 5,5 cm (H x B x T) (0,5 x 2 x 2,2 Zoll) Gewicht 41 g Garantie Beschränkte 3 Jahre eingeschränkte Garantie Garantie Behördliche Zulassungen Zertifizierungen RoHS, REACH, CE und FCC...
  • Page 28 (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden. Diese Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung beschädigt wurden oder in irgendeiner Weise geändert oder modifiziert wurden.
  • Page 29 Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen. Eaton hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Eaton 1000 Eaton Boulevard 933ECB...
  • Page 30 Manuale d'uso Adattatore MST USB-C per Modello: doppio display U444-2DP-MST4K6 Doppio DisplayPort 4 K a 60 Hz, USB Type-C e USB-C ® ® sono marchi commerciali HDCP 2.2, DP 1.4 registrati di USB Implementers Forum. Il prodotto acquistato può differire dall'immagine. English 1 Español 9 Français 16...

  • Page 31: Contenuto Della Confezione

    Contenuto della confezione • Adattatore da USB-C a 2x DisplayPort U444-2DP- MST4K6 • Manuale utente Caratteristiche del prodotto • Supporta un ingresso USB Type-C e due uscite DisplayPort • Supporta la modalità DP 1.4 Alt con un massimo di 8,1 Gbps per corsia per un totale di 32,4 Gbps per 4 corsie •...

  • Page 32: Schema Di Connessione

    Caratteristiche del prodotto • Compatibile con HDCP 2.2, HDCP 1.4 e HDR Schema di connessione PC host USB Type-C Display 1 Un Display: risoluzione massima 8 K Display 2 Doppio display: 4 K a 60 Hz in modalità MST PC host Type-C Display 1 Display 2...
  • Page 33 Specifiche Connettore di ingresso/uscita Ingresso USB Type-C maschio (x1) Uscita DisplayPort femmina (x2) DisplayPort Risoluzione Display singolo: 8 K a 30 Hz Doppio display: 4 K a 60 Hz Sì HDCP versione 2.2 e 1.4 Condizioni ambientali Temperature Da 32° a 113°F (da 0° a 45°C) tollerate in esecuzione Umidità...
  • Page 34 Specifiche Misure fisiche Dimensioni 0,5 x 2 x 2,2 in. (A x L x P) (1,2 x 5 x 5,5 cm) Peso 0,1 lb. (41 g) Garanzia Garanzia limitata Garanzia limitata di 3 anni Approvazioni normative Certificazioni RoHS, REACH, CE, FCC...

  • Page 35: Garanzia

    I nostri obblighi ai sensi della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva discrezione) di eventuali prodotti che presentino tali difetti. Visitare Tripplite.Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione. La presente garanzia non si applica alle apparecchiature che sono state danneggiate da incidenti, negligenza o applicazione errata o che sono state alterate o modificate in qualsiasi modo.
  • Page 36 Eaton hanno il diritto di: • Restituire i dispositivi usati per consentirne il riciclaggio e la sostituzione con prodotti equivalenti (a seconda delle prassi adottate da ogni singolo Paese) •...
