OWNER'S MANUAL
MANUALE UTENTE
NXL 14-A
TWO-WAY ACTIVE ARRAY

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NXL 14-A and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for RCF NXL 14-A

Summary of Contents for RCF NXL 14-A

  • Page 1 OWNER’S MANUAL MANUALE UTENTE NXL 14-A TWO-WAY ACTIVE ARRAY...

  • Page 3: Table Of Contents

    AVVERTENZE PER LA SICUREZZA E INFORMAZIONI GENERALI ....................14 DESCRIZIONE ....................................16 PANNELLO POSTERIORE - FUNZIONI E CONTROLLI ........................17 ROTAZIONE DELLA TROMBA ................................. 18 CONNESSIONI ..................................19 INSTALLAZIONE .................................20 RISOLUZIONE DEI PROBLEMI .............................23 SPECIFICATIONS / SPECIFICHE ..............................24 NXL 14-A DIMENSIONS / DIMENSIONI ............................25...

  • Page 4: Safety Precautions And General Information

    Never tilt the assembly. RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product.

  • Page 5: Correct Disposal Of This Product

    WARNING! CAUTION! For powered speakers, do cleaning only when the power is turned off. RCF S.p.A. reserves the right to make changes without prior notice to rectify any errors and / or omissions. Always refer to the latest version of the manual on...

  • Page 6: Description

    NXL 14-A - TWO WAY ACTIVE ARRAY Flexibility, power, and compactness make the NXL 14-A ideal for installed and portable professional applications where size and weight are critical factors. This approach combines the advantages of RCF technology such as controlled dispersion, outstanding clarity and extreme power, multiple flexible rigging accessories, weatherproof protection.

  • Page 7: Rear Panel Features And Controls

    3. REAR PANEL FEATURES AND CONTROLS PRESET SELECTOR This selector allows to select 3 different presets. By pressing the selector, the PRESET LEDS will indicate which preset is selected. LINEAR - this preset is recommended for all regular applications of the speaker.

  • Page 8: Rotation Of The Horn

    4. ROTATION OF THE HORN NXL 14-A horn can be rotated to reverse the coverage angle and obtain a directivity of 70° H x 100° V. Remove the front grille by unscrewing the four screws on top and bottom of the speaker. Then unscrew the four screws on the horn.

  • Page 9: Connections

    TT+ Audio active speakers are equipped with a complete system of protection circuits. The circuit is acting very gently on audio signal, controlling level and maintaining distortion at acceptable level. VOLTAGE SETUP (RESERVED TO THE RCF SERVICE CENTRE) 220-240 V~ 50 Hz 100-120V~ 60Hz...

  • Page 10: Installation

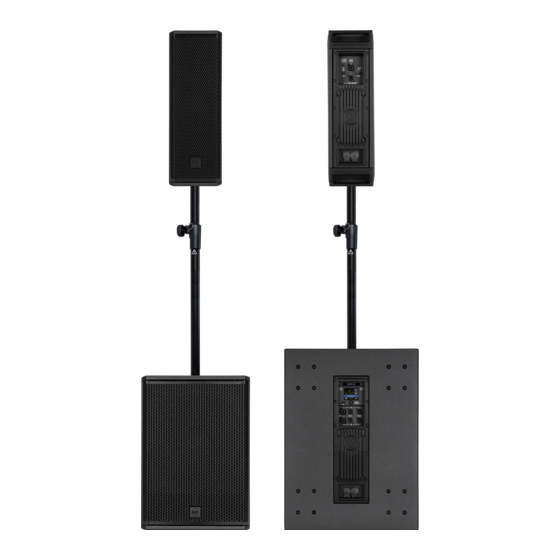

    6. INSTALLATION Several floor configurations are possibile with NXL 14-A; it can be placed on the floor or on a stage as main PA or it can be pole mounted on a speaker stand or over a subwoofer. Accessory needed:...
  • Page 11 6. INSTALLATION NXL 14-A can be wall mounted or hanged with the use of its specific brackets. HORIZONTAL BRACKET FOR NXL 14-A IT IS POSSIBILE TO FIX A TRUSS CLAMP ON THE BRACKET (TRUSS CLAMP NOT INCLUDED) VERTICAL BRACKET FOR NXL 14-A...
  • Page 12 WARNING! CAUTION! To use this product with the subwoofer pole-mount, before installing the system, please verify the allowed configurations and the indications regarding the accessories, on the RCF website to avoid any danger and damages to people, animals and objects. In any case, please assure the subwoofer which is holding the speaker is located on an horizontal floor and without inclinations.

  • Page 13: Troubleshooting

    7. TROUBLESHOOTING THE SPEAKER DOESN’T TURN ON Make sure the speaker is switched on and connected to an active AC power THE SPEAKER IS CONNECTED TO AN ACTIVE AC POWER BUT DOESN’T TURN ON Make sure the power cable is intact and connected correctly. THE SPEAKER IS ON BUT DOESN’T MAKE ANY SOUND Check if the signal source is sending correctly and if the signal cables are not damaged.

  • Page 14: Avvertenze Per La Sicurezza E Informazioni Generali

    Verificare inoltre l’idoneità della superficie di supporto a cui è ancorato il prodotto (parete, soffitto, struttura, ecc.) a dei componenti utilizzati Informazioni riguardanti l’utilizzo di per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire SUPPORTI, supporti, trolley e carrelli. Suggerisce di...

  • Page 15: Cura E Manutenzione

    ATTENZIONE! CAUTELA! Per i diffusori alimentati, eseguire la pulizia solo quando l’alimentazione è spenta. RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso per rettificare eventuali errori e/o omissioni. Fare sempre riferimento all’ultima versione del...

  • Page 16: Descrizione

    NXL 14-A - ARRAY ATTIVO DUE VIE Flessibilità, potenza e compattezza rendono l’NXL 14-A ideale per applicazioni professionali installate e portatili in cui dimensioni e peso sono fattori critici. Questo approccio combina i vantaggi della tecnologia RCF come dispersione controllata, eccezionale chiarezza e alta potenza, molteplici accessori di rigging flessibili e resistenza alle intemperie.

  • Page 17: Pannello Posteriore - Funzioni E Controlli

    3. PANNELLO POSTERIORE - FUNZIONI E CONTROLLI SELETTORE PRESET SELECTOR Questo selettore permette di selezionare 3 differenti preset. Premendo il selettore, i LED dei PRESET indicheranno quale preset è selezionato. LINEAR - preset consigliato per tutte le normali applicazioni del diffusore. BOOST - questo preset crea un’equalizzazione consigliata per musica di sottofondo, quando il sistema riproduce a basso volume.

  • Page 18: Rotazione Della Tromba

    4. ROTAZIONE DELLA TROMBA La tromba di NXL 14-A può essere ruotata per invertire l’angolo di copertura e ottenere una direttività di 70° H x 100° V. Rimuovere la griglia svitando le quattro viti sulla parte superiore e inferiore deldiffusore. Quindi svitare le quattro viti sulla tromba.

  • Page 19: Connessioni

    (115 Volt o 230 Volt). L’etichetta indica la giusta tensione. Se è indicato un voltaggio errato o se non è possibile localizzare l’etichetta, chiamare il proprio rivenditore o il CENTRO DI ASSISTENZA RCF autorizzato prima di collegare il diffusore. Questo rapido controllo eviterà...

  • Page 20: Installazione

    6. INSTALLAZIONE Con NXL 14-A sono possibili diverse configurazioni a pavimento; può essere posizionato sul pavimento o su un palco come PA principale oppure può essere montato su un supporto a stand o su un subwoofer. Accessorio richiesto: POLE MOUNT KIT...
  • Page 21 6. INSTALLAZIONE NXL 14-A può essere installato a parete o sospeso con l’utilizzo delle sue staffe specifiche. STAFFA ORIZZONTALE PER NXL 14-A È POSSIBILE FISSARE ALL’ACCESSORIO UNA STAFFA PER AMERICANA (NON INCLUSA) STAFFA VERTICALE PER NXL 14-A...
  • Page 22 ATTENZIONE! CAUTELA! Per utilizzare questo prodotto su supporto a stand o su un subwoofer, prima di installare il sistema verificare sul sito RCF le configurazioni consentite e le indicazioni relative agli accessori al fine di evitare pericoli e danni a persone, animali e cose. In ogni caso, assicurarsi che lo stand o il subwoofer che sostengolo il diffusore siano posizionati su un pavimento orizzontale e senza inclinazioni..

  • Page 23: Risoluzione Dei Problemi

    7. RISOLUZIONE DEI PROBLEMI IL DIFFUSORE NON SI ACCENDE Assicurarsi che il diffusore sia acceso e collegato a un’alimentazione attiva. IL DIFFUSORE È COLLEGATO A UN’ALIMENTAZIONE ATTIVA MA NON SI ACCENDE Verificare che il cavo di alimentazione sia integro e collegato correttamente. IL DIFFUSORE È...

  • Page 24: Specifications / Specifiche

    SPECIFICATION / SPECIFICHE TECHNICAL SPECIFICATIONS Acoustical specifications Frequency Response 70 Hz ÷ 20000 Hz Max SPL @ 1m 128 dB Horizontal coverage angle 100° Vertical coverage angle 70° Transducers Compression Driver 1 x 1.0'' neo, 1.75'' v.c Woofer 2 x 6.0'' neo, 2.0'' v.c Input/Output section Input signal bal/unbal...

  • Page 25: Nxl 14-A Dimensions / Dimensioni

    NXL 14-A DIMENSIONS / DIMENSIONI...
  • Page 28 10307819 RevB RCF S.p.A. Via Raffaello Sanzio, 13 - 42124 Reggio Emilia - Italy Tel +39 0522 274 411 - Fax +39 0522 232 428 - e-mail: info@rcf.it - www.rcf.it...
