pizzato CS AR-91 Series Operation

1 INFORMAZIONI SUL PRESENTE DOCUMENTO
1.1 Funzione
Le presenti istruzioni per l'uso forniscono informazioni su installazione, collegamento
e uso sicuro dei seguenti articoli: CS AR-91••••.
1.2 A chi si rivolge
Le operazioni descritte nelle presenti istruzioni per l'uso devono essere eseguite
esclusivamente da personale qualificato, perfettamente in grado di comprenderle,
con i necessari attributi tecnico professionali per intervenire sulle macchine e
impianti in cui saranno installati i dispositivi di sicurezza.
1.3 Campo di applicazione
Le presenti istruzioni si applicano esclusivamente ai prodotti elencati nel paragrafo
Funzione e ai loro accessori.
1.4 Istruzioni originali
La versione in lingua italiana rappresenta le istruzioni originali del dispositivo. Le ver-
sioni disponibili nelle altre lingue sono una traduzione delle istruzioni originali.
2 SIMBOLOGIA UTILIZZATA
Questo simbolo segnala valide informazioni
Attenzione: il mancato rispetto di questa nota di attenzione può causare rotture
o malfunzionamenti, con possibile perdita della funzione di sicurezza.
3 DESCRIZIONE

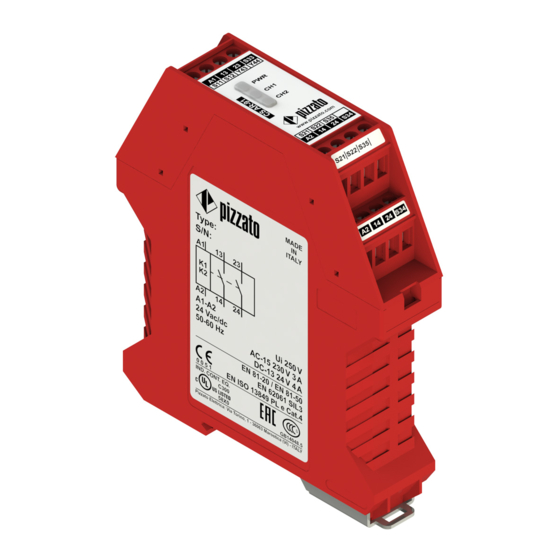

3.1 Descrizione del dispositivo
Il dispositivo di sicurezza descritto nel presente manuale è definito in accordo alla
Direttiva Macchine 2006/42/CE come blocco logico per funzioni di sicurezza e dalla
Direttiva Ascensori 2014/33/UE come modulo di sicurezza per ascensori.
La funzione di sicurezza prevede che, all'apertura di almeno un canale, i relè di
sicurezza devono aprire i contatti di uscita entro il tempo di reazione definito. Le
uscite di sicurezza del modulo vengono attivate solo se i canali CH1 e CH2 sono
coerentemente chiusi e dopo l'attivazione del segnale di START.
3.2 Funzioni del dispositivo
Questo dispositivo può essere impiegato come modulo per manovre di livellamento
e rilivellamento a porte aperte, rilevamento del movimento incontrollato della cabina e
comando di un dispositivo di arresto, monitoraggio della corretta apertura e chiusura del
freno della macchina, rilevamento del movimento incontrollato della cabina durante le
operazioni di livellamento a porte aperte e comando di un dispositivo di arresto secondo
EN 81-20:2014, in circuiti di sicurezza fino a categoria 4 secondo EN ISO 13849-1,
fino a "Maximum SIL 3" secondo EN IEC
- Ingresso a 1 o a 2 canali.
- La funzione di sicurezza SIL 3 / PL e è ottenibile solo con la configurazione a due
ingressi ridondanti.
- Contatti d'uscita: 2 contatti NO di sicurezza, 1 contatto NO optoisolato di segnala-
zione.
- Possibilità di start automatico, start manuale o start controllato.
Con riferimento al modo di funzionamento "automatico", tenere in considerazio-
ne il RES 1.2.3 della Direttiva Macchine 2006/42/CE: "Per le macchine a funziona-
mento automatico, l'avviamento della macchina, la rimessa in marcia dopo un arresto
o la modifica delle condizioni di funzionamento possono essere effettuati senza inter-
vento esterno, se ciò non produce situazioni pericolose".
- Collegamento dei canali d'ingresso a potenziali opposti.
- Collegabile a circuiti d'uscita a stato solido e sensori magnetici di sicurezza.
- Funzione di rilevamento del cortocircuito degli organi di comando tramite sistema di
sicurezza con autocontrollo e metodo di ridondanza.
- Indicatori LED dello stato di commutazione dei canali 1, 2 e della tensione d'alimen-
tazione.
- Ingresso di muting o esclusione della funzione di sicurezza non presente.
- In caso di guasto il dispositivo si porta in stato sicuro, disattivando l'uscita di sicu-
rezza.
- Morsetti con connessione a vite oppure morsetti plug-in con connessioni a vite o a
molla (a seconda dei modelli).
- Montaggio a scatto su barra DIN.
3.3 Uso previsto del dispositivo
- Il dispositivo descritto nelle presenti istruzioni per l'uso nasce per essere applicato
su macchine industriali.
- È vietata la vendita diretta al pubblico di questo dispositivo. L'uso e l'installazione
sono riservati a personale specializzato.
- Non è consentito utilizzare il dispositivo per usi diversi da quanto indicato nelle
presenti istruzioni per l'uso.
- Ogni utilizzo non espressamente previsto nelle presenti istruzioni per l'uso è da
considerarsi come utilizzo non previsto da parte del costruttore.
- Sono inoltre da considerare utilizzi non previsti:
a) utilizzo del dispositivo a cui siano state apportate modifiche strutturali, tecniche o
elettriche;
b) utilizzo del prodotto in un campo di applicazione diverso da quanto riportato nel
paragrafo CARATTERISTICHE TECNICHE.
supplementari.
62061, fino a PL e secondo EN ISO 13849-1.
Pizzato Elettrica Srl
via Torino, 1
36063 MAROSTICA (VI)
ITALY

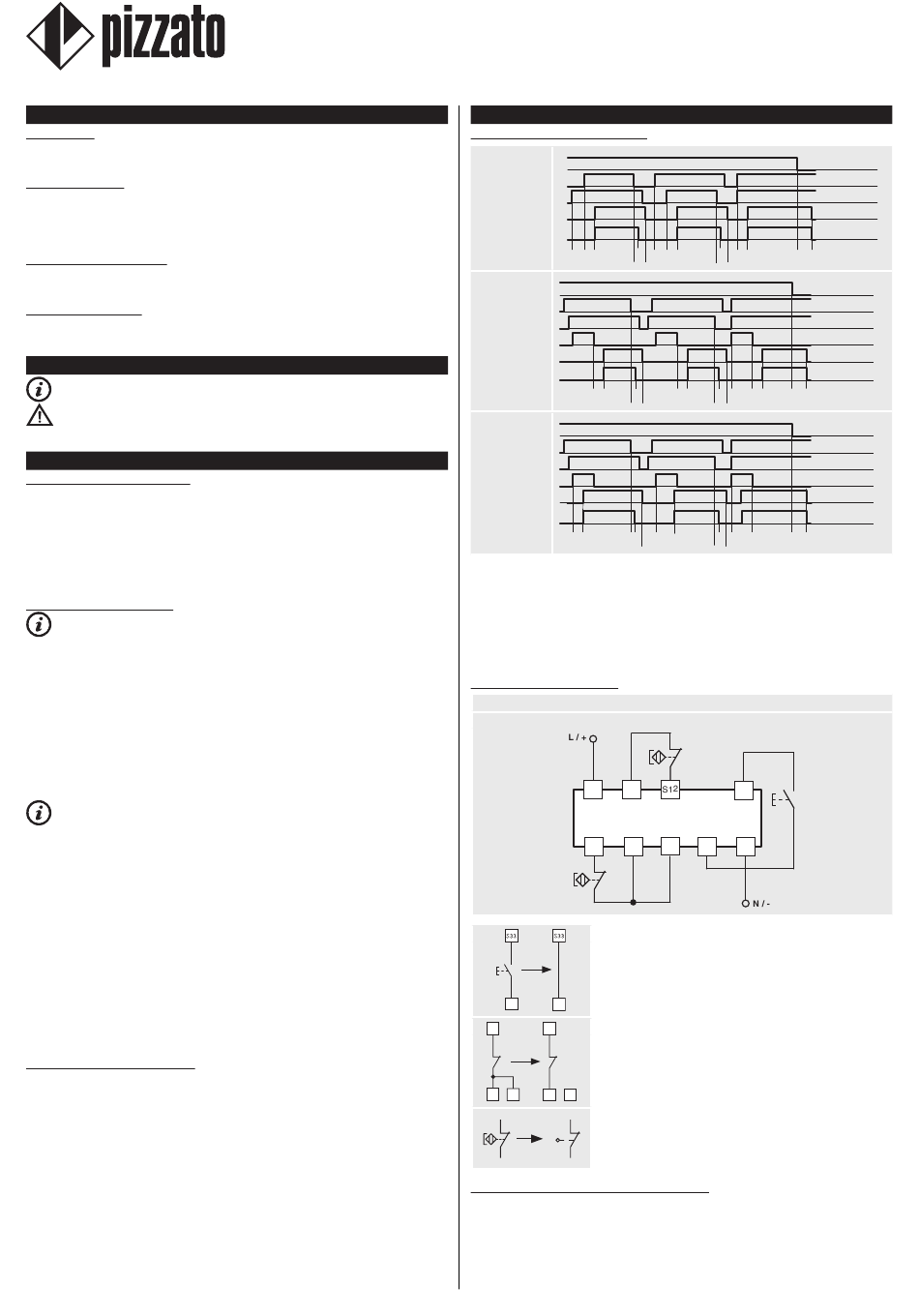

4 FUNZIONAMENTO
4.1 Diagramma di funzionamento
Start
automatico:
sugli
t t
C A
Start
controllato:
t
A
Start
manuale:
t
A
Legenda:
t : durata minima impulso di start
MIN
t : tempo di contemporaneità
C
t : tempo di eccitazione
A
Note: le configurazioni ad un canale si ottengono considerando solo l'effetto
dell'ingresso S11/S12. In questo caso devono essere considerati il tempo t
all'ingresso S11/S12, il tempo t
S11/S12 e allo start, e il tempo t
4.2 Schemi di collegamento
Configurazione ingressi con sensori magnetici
A1
S21
Start automatico
Rispetto agli schemi indicati, per far funzionare il modulo
con lo start
S34 S34
Start controllato
S21 S21
Rispetto agli schemi indicati, per far funzionare il modulo
con lo start controllato, eliminare il collegamento tra i mor-
setti S22 e S35.
S22 S35 S22 S35
Interruttori elettromeccanici
Il modulo di sicurezza può controllare indifferentemente
sensori magnetici e interruttori elettromeccanici. Sostituire
ai contatti dei sensori i contatti degli interruttori.
4.3 Brevi interruzioni e variazioni di tensione
Il modulo di sicurezza ha incorporato un sensore di caduta di tensione che provvede
a salvaguardare lo stato interno dei relè di sicurezza in caso di brevi interruzioni di
tensione, in modo da evitare che si presentino stati di commutazione indesiderati
rispetto allo stato degli ingressi. Quando la tensione d'ingresso viene ripristinata,
l'apparecchiatura riparte sempre nel modo corretto e coerente allo stato degli ingressi.
Con buchi e interruzioni di tensione di breve durata, il modulo di sicurezza mantiene
le sue prestazioni normali.
1/18
e-mail: info@pizzato.com
web site: www.pizzato.com
Phone: +39.0424.470.930
t t t t
R2 R2 t t R2 R2 t
t t t t
C A A
R1 R1 R1 R1
t t t t
t t t
R2 R2 R2 R2
t t t t
A MIN A
R1 R1 R1 R1
t t t t
R2 R2 R2 R2
t t
t t t t
A MIN
R1 R1 R1 R1
t : tempo di ricaduta
R1
t : tempo di ricaduta in mancanza di
R
alimentazione
riferito all'alimentazione, il tempo t
R
riferito allo start.
MIN
2 canali
S11
S33
CS AR-91
S35
S22 S34 A2
automatico, cortocircuitare i morsetti S33 e S34.
ZE FOG76A23-EU
A1/A2
S11/S12
S21/S22
13/14, 23/24
Y43/Y44
t
R
A1/A2
S11/S12
S21/S22
S33/S34 (START)
13/14, 23/24
Y43/Y44
t
R
A1/A2
S11/S12
S21/S22
S33/S34 (START)
13/14, 23/24
Y43/Y44
t
R
riferito
R1
riferito all'ingresso
A
