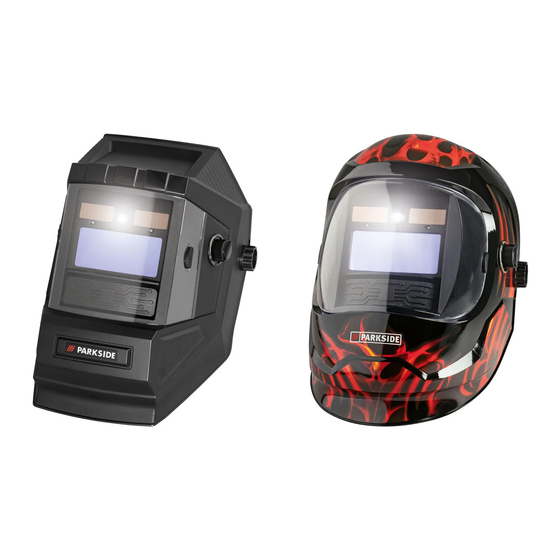

AUTOMATIC WELDING HELMET PSHL 2 D1
GB
AUTOMATIC WELDING HELMET
Operation and Safety Notes
Translation of the original instructions
SI
AVTOMATSKA VARILNA ČELADA
Navodila za upravljanje in varnostna opozorila
Prevod originalnega navodila za uporabo
IAN 409157_2207
CZ
SAMOZATMÍVACÍ SVÁŘEČSKÁ
KUKLA
Návod k obsluze a bezpečnostní pokyny
Originální návod k obsluze
DE
AT
CH
AUTOMATIK - SCHWEISSHELM
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
SI
CZ
