INSTALLATION AND CARE GUIDE

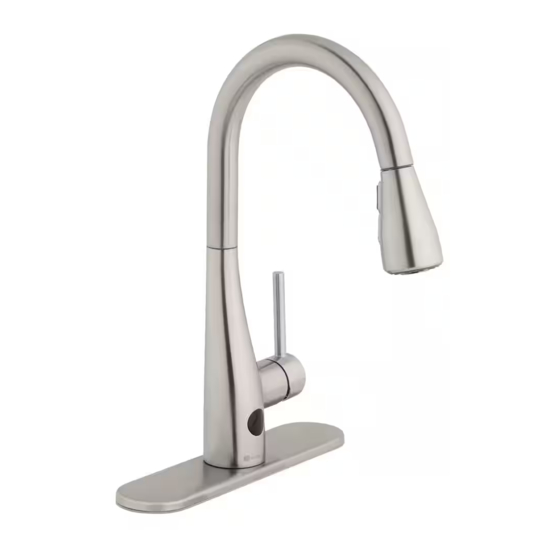

NOTTELY TOUCHLESS SINGLE-HANDLE
PULL-DOWN SPRAYER KITCHEN FAUCET
Before returning to the store, call Glacier Bay Customer Service
We appreciate the trust and con dence you have placed in Glacier Bay through the purchase of this kitchen
faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see
our full line of products available for your home improvement needs. Thank you for choosing Glacier Bay!
HOMEDEPOT.COM
With Deck Plate
Questions, problems, missing parts?
8 a.m. - 7 p.m., EST, Monday - Friday
9 a.m. - 6 p.m., EST, Saturday
1-855-HD-GLACIER (1-855-434-5224)
HOMEDEPOT.COM
Internet#
323777011
323776266
323776267
Without Deck Plate
THANK YOU
Model#
HD67798W-1508D2
HD67798W-1501
HD67798W-1527D
SKU#
1009229505
1009229413
1009229726
4/2023 REV.01
Advertisement
Chapters
Table of Contents
Related Manuals for Glacier bay NOTTELY HD67798W-1508D2
Summary of Contents for Glacier bay NOTTELY HD67798W-1508D2
- Page 1 HOMEDEPOT.COM THANK YOU We appreciate the trust and con dence you have placed in Glacier Bay through the purchase of this kitchen faucet. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home improvement needs.
-
Page 2: Table Of Contents
Glacier Bay products are manufactured with superior quality standards and workmanship and are backed by our limited lifetime warranty. Glacier Bay products are warranted to the original consumer purchaser to be free of defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective. -
Page 3: Package Contents
Pre-Installation (continued) PACKAGE CONTENTS Sensor Control Box Part Description Quantity Part Description Quantity Faucet body Quick connect assembly FastMount™ Escutcheon Sensor control box Gasket Battery pack "AA" Battery Weight Weight clip HOMEDEPOT.COM Please contact 1-855-HD-GLACIER for further assistance. -
Page 4: Installation
Installation Preparing for installation CAUTION: Always shut off the water supply before removing an existing faucet or replacing any part of a faucet. Open the faucet handle to relieve water pressure and ensure that the water is completely shut off. □... - Page 5 Installation (continued) Attaching the quick connector Securing the faucet assembly to the hose □ From underneath the sink, secure the faucet □ Pull out the hose (1) from the threaded assembly to the sink with the FastMount™ mounting shank. system (B). Push the FastMount™ system (B) □...
- Page 6 Installation (continued) Installing the sensor cable NOTE: The side of the control box (H) with "in" and "out" showing must face the front of the cabinet (away from the back of the cabinet). □ Install the data cable (1) to the control box connection (2). Ensure the arrows on the data cable and control box connection are aligned to one another to ensure proper installation.
- Page 7 Installation (continued) Attaching the quick connector to the receiving block □ Connect the hose with the yellow tag to the hose on the control box (H) with a matching yellow tag. Push rmly together until they snap into place. As shown in the Fig 1. □...
- Page 8 Installation (continued) Installing the batteries NOTE: This step is for battery installation (optional). If the battery will not be used, install as described in step 9. □ To open the battery housing, squeeze the tabs (1) on the cover (2), then remove the cover (2). □...
- Page 9 Installation (continued) Installation using the battery pack NOTE: This step is for battery installation (optional). If the battery will not be used, install as described in step 9. □ Drill a hole in the wall using a 6mm (15/64 in.) diamater drill bit. Install the battery pack (I) using the molly anchor (1) and screw (2) provided.
- Page 10 Installation (continued) Installation using the AC adapter (not included) NOTE: This step is for installation without batteries using an AC adapter (not included). If using the batteries, install as instructed in step 7 and skip to step 10. The AC adapter is not included with the product, but can be purchased from Homedepot.com.
- Page 11 Installation (continued) Installing the weight □ Install the weight clip (F) at the point of the hose (1) marking “weight here”. □ Insert the weight (E) onto the clip (F) by sliding it down onto the clip (F). Making the water supply connections NOTE: The hot side inlet tube is indicated by a label.
-
Page 12: Operation
Operation Flushing and checking for leaks min. IMPORTANT: After installation is completed, turn on the hot and cold water supplies. Check for leaks. Do not lose the gasket (1) in the hose. □ Pull the hose assembly out of the spout and remove the spray head by unscrewing it from the hose in a counterclockwise direction. -
Page 13: Care And Cleaning
Operation (continued) Removing the quick connector (not required) □ If it is necessary to remove the quick connector (1), squeeze the tabs (2) on the quick connector and then pull down to disconnect. Squeeze Pull down Care and Cleaning □ To clean, wipe down with a damp cloth and dry with a towel. -
Page 14: Troubleshooting
Troubleshooting Water will not shut off when The light on the sensor is turning the handle to the OFF flashing continuously position □ If the handle is closed, turn the handle to the □ on position and move your hand in the sensor When you turn the handle to the full on position, area. - Page 15 Washer Control □ This indicates that the control box is damaged. Call Glacier Bay customer service to request a replacement control box. Replace the old □ Or the screen lter in the spray head is dirty. Turn control box with the new control box.
-
Page 16: Service Parts
Service Parts Faucet ID tags can be found on the hot water inlet Part Description Part Number Part Description Part Number Spray head and Hose RP38585* Block RP70421 O-ring RP60071 O-ring RP60002 Wearable ring RP70380 Quick connect RP70709 assembly Cartridge & Screw RP20052 Bonnet nut RP70582... - Page 17 Questions, problems, missing parts? Before returning to the store, call Glacier Bay Customer Service 8 a.m. - 7 p.m., EST, Monday - Friday 9 a.m. - 6 p.m., EST, Saturday 1-855-HD-GLACIER (1-855-434-5224) HOMEDEPOT.COM Retain this manual for future use.
- Page 18 HOMEDEPOT.COM GRACIAS Agradecemos la con anza que has depositado en Glacier Bay al comprar este grifo para cocina. Nos esforzamos por crear continuamente productos de calidad diseñados para mejorar tu hogar. Visítanos en Internet para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por...
-
Page 19: Información Importante
GARANTÍA DE POR VIDA LIMITADA Los productos de Glacier Bay están fabricados con normas y mano de obra de calidad superior y están respaldados por nuestra garantía de por vida limitada. Los productos de Glacier Bay están garantizados al comprador consumidor original de estar libres de defectos en materiales o mano de obra. -
Page 20: Contenido Del Paquete
Pre-instalación (continuación) CONTENIDO DEL PAQUETE Caja de control del sensor Pieza Descripción Cantidad Pieza Descripción Cantidad Cuerpo del grifo Ensamblaje del conector rápido FastMount™ Placa protectora Caja de control del sensor Junta Peso Paquete de baterías Batería “AA” Sujetador con peso HOMEDEPOT.COM Para obtener asistencia, llama al 1-855-HD-GLACIER. -
Page 21: Instalación
Instalación Cómo prepararse para la instalación PRECAUCIÓN: Cierra siempre el suministro de agua antes de retirar un grifo existente o reemplazar alguna parte del mismo. Abre la llave del grifo para liberar la presión de agua y asegúrate de que el suministro de agua esté completamente cerrado. - Page 22 Instalación (continuación) Cómo fijar el ensamblaje del Cómo montar el conector grifo rápido en la manguera □ Desde abajo del lavamanos, asegura el conjunto □ Hala la manguera (1) hacia fuera del vástago del grifo a aquel con la sistema FastMount™ (B). roscado de montaje.
- Page 23 Instalación (continuación) Cómo instalar el cable del sensor NOTA: El lateral de la caja de control (H) con las indicaciones “adentro” (“in“) y “afuera” (“out“) debe estar hacia el frente del gabinete (alejado de la parte posterior de este). □ Instala el cable de datos (1) en la conexión de la caja de control (2).
- Page 24 Instalación (continuación) Cómo montar el conector rápido al bloque receptor □ Conecta la manguera con la etiqueta amarilla con la manguera de la caja de control (H) que tiene una etiqueta amarilla similar. Únelas con rmeza hasta que encajen en su lugar. Como se muestra en la Fig. 1. □...
- Page 25 Instalación (continuación) Cómo instalar las baterías NOTA: Este paso es para la instalación con baterías (opcional). Si no usas baterías, realiza la instalación como se describe en el paso 9. □ Para abrir la carcasa de la batería, aprieta las lengüetas (1) de la cubierta (2) y retira esta última (2). □...
- Page 26 Instalación (continuación) Instalación usando las baterías NOTA: Este paso es para la instalación con baterías (opcional). Si no usas baterías, realiza la instalación como se describe en el paso 9. □ Taladra un ori cio en la pared con una broca de taladro de 6 mm (15/64 plg) de diámetro. Instala la batería (I) usando el anclaje molly (1) y tornillos (2) incluidos.
- Page 27 Instalación (continuación) Instalación usando el Adaptador CA (no incluido) NOTA: Este paso es para la instalación sin baterías usando un adaptador CA (no incluido). Si usas las baterías, instala como se indica en el paso 7 y salta al paso 10. El adaptador de CA no está...
- Page 28 Instalación (continuación) Instalar la peso □ Instala el sujetador de la peso (F) en la punta de la manguera (1) marcada “weight here” (peso aquí). □ Inserta la peso (E) en el sujetador (F) deslizándola en el sujetador (F). Cómo hacer las conexiones del suministro de agua NOTA: El tubo de entrada del agua caliente se identi ca con una etiqueta.
-
Page 29: Funcionamiento
Funcionamiento Cómo purgar las tuberías y min. comprobar que no haya fugas IMPORTANTE: Luego de terminar la instalación, abre los suministros de agua caliente y fría. Revisa si hay ltraciones. No a ojes la junta (1) en la manguera. □ Retira del caño el ensamblaje de la manguera y retira el cabezal del rociador desenroscándolo de la manguera en el sentido contrario a las... -
Page 30: Cuidado Y Limpieza
Funcionamiento (continuación) Cómo quitar el conector rápido (no se requiere) □ Si es necesario, retira el conector rápido (1), aprieta las pestañas (2) de la manguera y hala hacia abajo para desconectar. Aprieta Hala hacia abajo Cuidado y limpieza □ Para limpiar, usa un paño húmedo y seca con una toalla. -
Page 31: Solución De Problemas
Solución de problemas El suministro de agua no se La luz del sensor parpadea detendrá al mover la manija a constantemente la posición cerrada (OFF). □ Si la manija está cerrada, muévela a la posición □ abierta y mueve la mano en el área del sensor. Cuando giras la manija a la posición abierta, Si el sensor parpadea 10 veces de forma lenta se abre el ujo de agua. - Page 32 Esto indica que la caja de control está dañada. □ O el ltro de malla en el cabezal del rociador está Llama al servicio al cliente de Glacier Bay para sucio. Cierra el suministro de agua en la llave solicitar el reemplazo de la caja de control.
-
Page 33: Piezas De Repuesto
Piezas de repuesto Las etiquetas de identi cación de la mezcladora pueden encontrarse en la entrada de agua caliente. Pieza Descripción Número de pieza Pieza Descripción Número de pieza Bloque RP70421 Cabezal rociador RP38585* y manguera Aro tórico RP60002 Aro tórico RP60071 Ensamblaje del RP70709... - Page 34 ¿Problemas, preguntas o piezas faltantes? Antes de regresar a la tienda, llama al servicio al cliente de Glacier Bay de lunes a viernes entre 8 a.m. y 7 p.m. y los sábados entre 9 a.m. y 6 p.m.(hora estándar del Este) 1-855-HD-GLACIER (1-855-434-5224) HOMEDEPOT.COM...
