FS ONU1910-1GF-W Quick Start Manual

Gpon/epon onu
Hide thumbs Also See for ONU1910-1GF-W:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

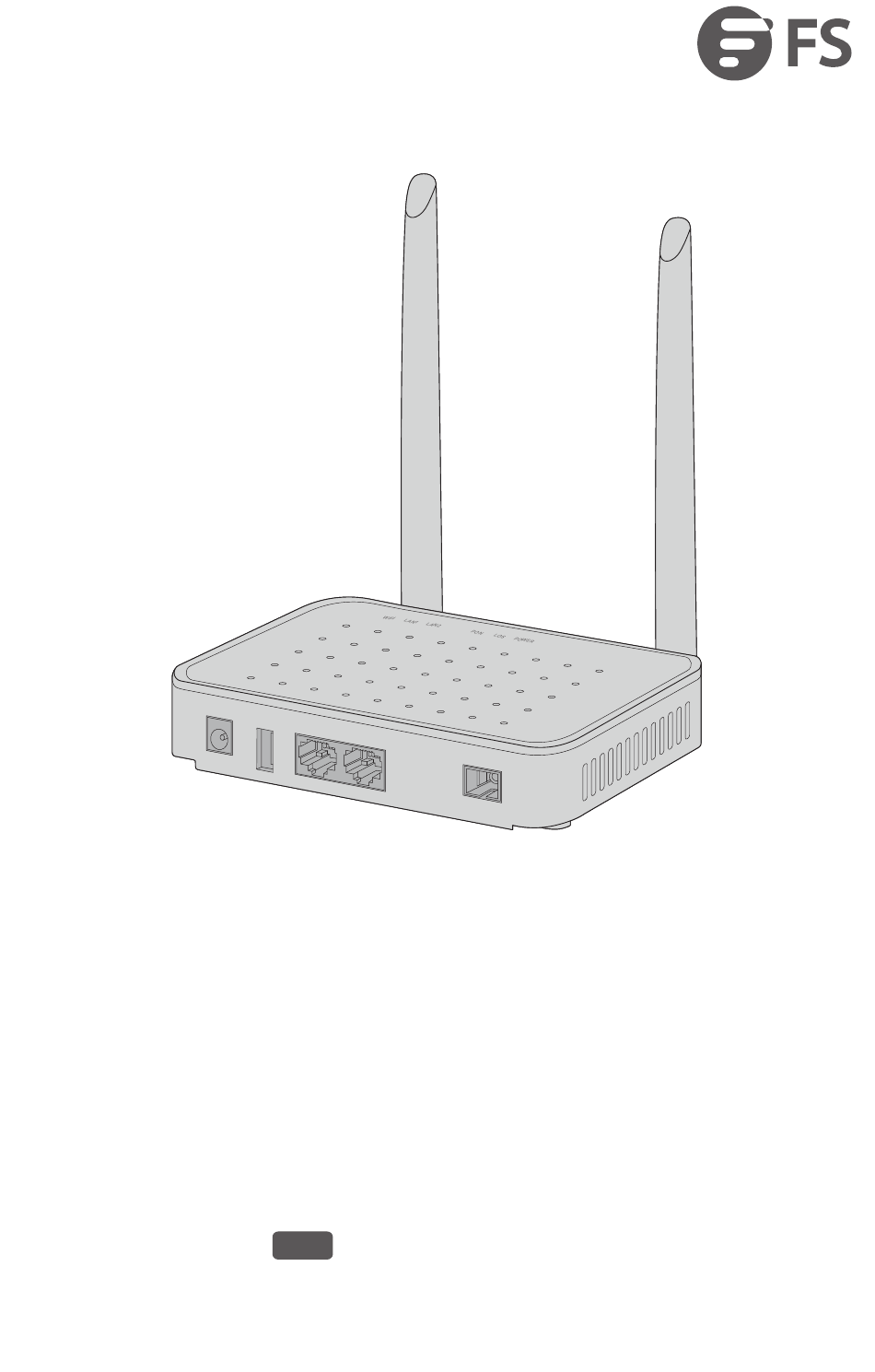

ONU1910-1GF-W
GPON/EPON ONU
GPON/EPON ONU
GPON/EPON ONU
GPON/EPON ONU
Quick Start Guide
Quick Start Anleitung
Guide de Démarrage Rapide
クイックスタートガイド
D C / 1 2
D C / 1 2
V
V
U S B
U S B
L A N 1 /
L A N 1 /
G E
G E
L A N 2
L A N 2
V1.0
P O N
P O N

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ONU1910-1GF-W and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for FS ONU1910-1GF-W

Summary of Contents for FS ONU1910-1GF-W

  • Page 1 U S B L A N 1 / L A N 1 / L A N 2 L A N 2 P O N P O N ONU1910-1GF-W GPON/EPON ONU GPON/EPON ONU GPON/EPON ONU GPON/EPON ONU Quick Start Guide V1.0 Quick Start Anleitung Guide de Démarrage Rapide...
  • Page 2 Introduction Thank you for choosing ONU1910-1GF-W. This guide is designed to familiarize you with the layout of the device and describes how to deploy it in your network. WIFI LAN1 LAN2 POWER DC/12V LAN1/GE LAN2 ONU1910-1GF-W Accessory Power Adapter x1 NOTE: The accessory may vary from illustration, please prevail in kind.

  • Page 3: Hardware Overview

    Hardware Overview Ports WIFI LAN1 LAN2 POWER DC/12V LAN1/GE LAN2 LAN2 DC12A LAN1/GE Ports Description DC12A Power port ONU uplink port LAN1/GE Gigabit Ethernet port LAN2 Fast Ethernet port For o ine download and wireless router rmware upgrade LEDs WIFI LAN2 LAN1 POWER WIFI...
  • Page 4 LEDs State Description The system is powered on normally. POWER The system is not powered on. The ONU has been activated. Blinking Green The ONU is being activated. The ONU is not activated. The optical power received by the ONU is lower Blinking Red than the threshold of the optical receiver.

  • Page 5: Installation Requirements

    Installation Requirements Make sure that the temperature of the installation site is maintained at 0℃~45℃. Make sure that the operating humidity is maintained at 10%~85%. Make sure that the device is put on a horizontal and at surface. To avoid the thunder strike, disconnect all power lines from the power supply in thunder and rainy days.

  • Page 6: Connecting The Usb Port

    Connecting the USB port D C / 1 2 U S B L A N 1 /G L A N 2 P O N Insert the Universal Serial Bus (USB) ash disk into the USB port for software and con guration backup and o ine software upgrade.

  • Page 7: Connecting The Power

    Connecting the PON port GPON DC /1 2V US B LA N1 /G LA N2 PO N 1. Insert a Stick ONU transceiver into the PON port of the ONU and a PON transceiver into the GPON port of an OLT. 2.

  • Page 8: Computer Setting

    Con guring the ONU Computer Setting Step 1: Click "Start→Control Panel→Network and Internet→Network and Sharing Center→ Local Area Connection", select "Local Area Connection", and click "Properties". Step 2: Double click “Internet Protocol 4 (TCP/IPv4)”.

  • Page 9: Wizard Setting

    Step 3: On the page of Internet Protocol 4 (TCP/IPv4) Properties, select "Use the following IP address:" and "Use the following DNS server addresses:", and then con gure the same network segment address as the ONU (such as 10.0.0.100, etc.), and the subnet mask is 255.255.255.0.
  • Page 10 Step 3: After Login, click “Status” on the top of the navigation bar in Home Screen. Click “Device” on the left navigation bar of Status. Basic information of the device is shown in the following page. Step 4: On the page of WLAN Basic Settings, you can tick or not tick Disable WLAN Interface to disable WiFi.
  • Page 11 System Wireless Setting If you want to use the wireless network, please make sure your PC is equipped with the wireless adapter card, then do as following steps. Here takes Windows 7 System as an instance: Step 1: Select “Network” and “Properties”. Step 2: Click “Wireless Network Connection”.

  • Page 12: Troubleshooting

    Step 3: Click the “Refresh” button, select the wireless network name of the terminal device, and double-click the name. Step 4: Enter the password and click "OK". Troubleshooting There Is a WiFi Signal on the PC but It Cannot Connect to the Internet 1.

  • Page 13: Online Resources

    Product Warranty FS ensures our customers that for any damage or faulty items due to our workmanship, we will o er a free return within 3 months from the day you receive your goods. This excludes any custom-made items or tailored solutions.
  • Page 14 Einführung Vielen Dank, dass Sie sich für die ONU1910-1GF-W entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Geräts vertraut machen und beschreibt, wie Sie es in Ihrem Netzwerk einsetzen können. WIFI LAN1 LAN2 POWER DC/12V LAN1/GE LAN2 ONU1910-1GF-W Zubehör...
  • Page 15 Hardware-Übersicht Ports WIFI LAN1 LAN2 POWER DC/12V LAN1/GE LAN2 LAN2 DC12A LAN1/GE Ports Description DC12A Strom-Port ONU-Uplink-Port LAN1/GE Gigabit-Ethernet-Port LAN2 Fast-Ethernet-Port Für den O ine-Download und die Aktualisierung der WiFi-Router-Firmware LEDs WIFI LAN2 LAN1 POWER WIFI LAN1 LAN2 POWER DC/12V LAN1/GE LAN2...
  • Page 16 LEDs Status Beschreibung Das System ist normal eingeschaltet. POWER Das System ist nicht eingeschaltet. Die ONU wurde aktiviert. Blinkt Grün Die ONU wird aktiviert. Die ONU ist nicht aktiviert. Die von der ONU empfangene optische Leistung Blinkt Rot ist niedriger als der Schwellenwert des optischen Empfängers.
  • Page 17 Installationsanforderungen Stellen Sie sicher, dass die Temperatur des Aufstellungsortes bei 0 ℃~45 ℃ gehalten wird. Stellen Sie sicher, dass die Luftfeuchtigkeit bei 10 %~85 % gehalten wird. Stellen Sie sicher, dass das Gerät auf einer horizontalen und ebenen Fläche steht. Trennen Sie an Gewitter- und Regentagen alle Stromleitungen von dem Netzteil um BLitzschläge zu vermeiden.
  • Page 18 Anschließen des USB-Ports D C / 1 2 U S B L A N 1 /G L A N 2 P O N Stecken Sie das USB-Flash-Laufwerk (Universal Serial Bus) in den USB-Port, wenn Sie die Software und die Kon guration sichern oder die Software o ine aktualisieren wollen. Anschließen des LAN-Ports D C / 1 2 U S B...

  • Page 19: Anschließen Des Netzteils

    Anschließen des PON-Ports GPON DC /1 2V US B LA N1 /G LA N2 PO N 1. Stecken Sie einen Stick-ONU-Transceiver in den PON-Port der ONU und einen PON-Transceiver in den GPON-Port eines OLTs. 2. Verbinden Sie den Stick-ONU-Transceiver mit einem optischen Splitter über ein Singlemode SC-Glasfaserkabel.
  • Page 20 Kon gurieren der ONU Computer-Einstellungen Schritt 1: Klicken Sie auf „Start→Systemsteuerung→Netzwerk und Internet→Netzwerk- und Freigabecenter→LAN-Verbindung“, wählen Sie „LAN-Verbindung“ und klicken Sie auf „Eigenschaften“. Schritt 2: Doppelklicken Sie auf “Internetprotokoll, Version 4 (TCP/IPv4)“.
  • Page 21 Schritt 3: Wählen Sie auf der Seite Eigenschaften von Internetprotokoll 4 (TCP/IPv4) die Optionen "Folgende IP-Adresse verwenden:" und "Folgende DNS-Serveradressen verwenden:" und kon gurieren Sie die gleiche Netzwerksegmentadresse wie die ONU (z. B. 10.0.0.100 usw.), und die Subnetzmaske lautet 255.255.255.0. Einstellung des Assistenten Schritt 1: Ö...
  • Page 22 Schritt 3: Klicken Sie nach dem Login auf „Status“ in der oberen Navigationsleiste des Startbildschirms. Klicken Sie auf „Device“ in der linken Navigationsleiste von Status. Grundlegende Informationen über das Gerät werden auf der folgenden Seite angezeigt. Schritt 4: Auf der Seite WLAN BAsic Settings können Sie „Disable WLAN Interface“ ankreuzen oder nicht, um das WiFi zu deaktivieren.
  • Page 23 Drahtlose Systemeinstellung Wenn Sie das drahtlose Netzwerk nutzen möchten, stellen Sie bitte sicher, dass Ihr PC mit einer Wireless-Adapterkarte ausgestattet ist und führen Sie dann die folgenden Schritte aus. Als Beispiel wird hier ein Windows 7 System genommen: Schritt 1: Wählen Sie „Netzwerk“ und „Eigenschaften“. Schritt 2: Klicken Sie auf „Drahtlose Netzwerkverbindung“.

  • Page 24: Fehlerbehebung

    Schritt 3: Klicken Sie auf die Schalt äche „Aktualisieren“, wählen Sie den Namen des drahtlosen Netzwerks des Endgeräts aus, und doppelklicken Sie auf den Namen. Schritt 4: Geben Sie das Passwort ein und klicken Sie auf „OK“. Fehlerbehebung Der PC hat ein WiFi-Signal, kann aber keine Verbindung zum Internet herstellen 1.
  • Page 25 Kontakt https://www.fs.com/de/contact_us.html Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 3 Monaten nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
  • Page 26 Introduction Nous vous remercions d'avoir choisi l'ONU1910-1GF-W. Ce guide est conçu pour vous familiariser avec la con guration de l'appareil et décrit comment procéder à son déploiement. WIFI LAN1 LAN2 POWER DC/12V LAN1/GE LAN2 ONU1910-1GF-W Accessoires Adaptateur d'Alimentation x1 NOTE : L'accessoire peut varier par rapport à...

  • Page 27: Présentation Du Matériel

    Présentation du Matériel Ports WIFI LAN1 LAN2 POWER DC/12V LAN1/GE LAN2 LAN2 DC12A LAN1/GE Ports Description DC12A Port d'alimentation Port de liaison montante ONU LAN1/GE Port Gigabit Ethernet LAN2 Port Fast Ethernet Pour le téléchargement hors ligne et la mise à jour du micrologiciel du routeur sans l WIFI LAN2 LAN1...
  • Page 28 État Description Allumé Le système est alimenté normalement. POWER Éteint Le système n'est pas allumé. Allumé L'ONU a été activé. Vert Clignotant L'ONU est en cours d'activation. Éteint L'ONU n'est pas activé. La puissance optique reçue par l'ONU est Rouge Clignotant inférieure à...

  • Page 29: Conditions D'installation

    Conditions d'Installation Veillez à ce que la température du site d'installation soit conservée entre 0C°~45C°. Veillez à ce que l'humidité de fonctionnement soit conservée entre 10 % et 85 %. Veillez à ce que l'appareil soit placé sur une surface plane et stable. Pour éviter les chocs électriques, déconnectez toutes les lignes électriques de l'alimentation en cas d'orage et de pluie.
  • Page 30 Connexion du Port USB D C / 1 2 U S B L A N 1 /G L A N 2 P O N Insérez le dispositif USB (Universal Serial Bus) dans le port USB pour la sauvegarde, la con guration ou la mise à jour hors ligne du logiciel. Connexion du Port LAN D C / 1 2 U S B...

  • Page 31: Branchement De L'alimentation

    Connexion du Port PON GPON DC /1 2V US B LA N1 /G LA N2 PO N 1. Insérez un module émetteur-récepteur ONU dans le port PON de l'ONU et un émetteur-récepteur PON dans le port GPON d'un OLT. 2. Connectez le module émetteur-récepteur ONU à un répartiteur optique à l'aide d'un câble à bre optique SC monomode.
  • Page 32 Con guration de l'Appareil Paramètres de l'Ordinateur Étape 1 : Cliquez sur ""Start → Control Panel → Network and Internet → Network and Sharing Center → Local Area Connection"", sélectionnez ""Local Area Connection"", et cliquez sur ""Properties"". Étape 2 : Faites un double clic sur ""Internet Protocol 4 (TCP/IPv4)"".
  • Page 33 Étape 3 : Sur la Page des Propriétés du Protocole Internet 4 (TCP/IPv4), sélectionnez ""Use the following IP address:"" et ""Use the following DNS server addresses:"", puis con gurez la même adresse de segment de réseau que l'ONU (par exemple 10.0.0.100, etc.), et le masque de sous-réseau est 255.255.255.0.
  • Page 34 Étape 3 : Après la connexion, cliquez sur "Status" en haut de la barre de navigation de l'écran d'accueil. Cliquez sur "Device" dans la barre de navigation gauche de Status. Les informations de base de l'appareil seront a chées sur la page suivante. Étape 4 : Sur la page WLAN Basic Settings (Paramètres de base du WLAN), vous pouvez cocher ou non Disable WLAN Interface (Désactiver l'interface WLAN) pour désactiver le WiFi.
  • Page 35 Réglage du Réseau sans Fil Si vous souhaitez utiliser le réseau sans l, assurez-vous que votre PC est équipé d'une carte adaptateur sans l, puis suivez les étapes suivantes. Nous prendrons ici l'exemple de Windows 7 : Étape 1 : Sélectionnez "Network" et "Properties". Open network Pin to Start...

  • Page 36: Dépannage

    Étape 3 : Cliquez sur le bouton "Refresh" (Actualiser), sélectionnez le nom du réseau sans l de l'appareil terminal et faites un double-clic sur le réseau. HGU-Sanjid Connect automatically Connect Étape 4 : Saisissez le mot de passe et cliquez sur ""OK"". Connect to a Network Type the network security key Security key:...

  • Page 37: Garantie Du Produit

    Garantie du Produit FS garantit à ses clients que tout article endommagé ou défectueux en raison de sa fabrication pourra être retourné gratuitement dans un délai de trois mois à compter de la date de réception de la marchandise. Cette garantie ne s'applique pas aux articles fabriqués sur mesure ou aux solutions personnalisées.
  • Page 38 イン トロダクション ONU����-�GF-W をお買い上げいただきまして誠にありがとうございます。 このガイドは、 デバイス のレイアウ トを理解していただく ことを目的としており、 デバイスをネッ トワークに導入する方法に ついて説明しています。 WIFI LAN1 LAN2 POWER DC/12V LAN1/GE LAN2 ONU1910-1GF-W アクセサリー 電源アダプタ x� 注: アクセサリーはイラストと異なる場合がございますので、 現物をご了承ください。 注: この電源コードは、ACアダプタ専用です。この電源コードは、他の機器には使 用しないでください。また、この電源コードを他のACアダプタに使用しないでくだ さい。...
  • Page 39 ハードウェア概要 ポート WIFI LAN1 LAN2 POWER DC/12V LAN1/GE LAN2 LAN2 DC12A LAN1/GE ポート 說明 電源ポート DC12A ONUアップリンクポート ギガビッ トイーサネッ トポート LAN1/GE 高速イーサネッ トポート LAN2 オフラインダウンロードと無線ルーターファームウェアアップグレ ード用 WIFI LAN2 LAN1 POWER WIFI LAN1 LAN2 POWER DC/12V LAN1/GE LAN2...
  • Page 40 状態 説明 オン システムの電源は正常にオンになっています。 POWER オフ システムの電源が入っていません。 オン ONUが起動されました。 緑色点滅 ONUが起動中です。 オフ ONUが起動していません。 赤色点滅 ONUが受信した光パワーが光受信器のしきい値よ りも低いです。 オフ ONUは通常、 光パワーを受信します。 無線インターフェースは接続されましたが、 データ オン 送信が行われません。 データ通信はあります。 緑色点滅 WIFI システムの電源が入っていないか、 ワイヤレス イン ターフェイスがネッ トワーク デバイスに接続してい オフ ません。 イーサネッ トポートは接続されていますが、 データ オン は送信されません。 データ通信はあります。 緑色点滅...
  • Page 41 設置要件 設置場所の温度は0℃～45℃に保って ください。 動作湿度は10%～85%に保って ください。 デバイスが水平で平らな面に置かれていることを確認して ください。 落雷を避けるため、 雷が鳴った日や雨の日には、 すべての電源ラインを電源から外して くだ さい。 作業場が十分に換気されていること、 電気機器の熱が十分に排出されていること、 機器を冷却 するために十分な空気循環が提供されていることを確認して ください。 デバイスに付属の定格電源アダプタを使用して ください。 ONUの取り付け デスクへの取り付け D C / 1 U S B L A N 1 / G E L A N 2 P O N デバイスを滑らかで安全な机の上に直接置きます。...
  • Page 42 USBポートの接続 D C / 1 2 U S B L A N 1 /G L A N 2 P O N ユニバーサル・シリアル・バス（USB）フラッシュ・ディスクをUSBポートに挿入し、ソフト ウェアと構成のバックアップ、およびオフラインでのソフトウェア・アップグレードを行い ます。 LANポートの接続 D C / 1 2 U S B L A N 1 /G L A N 2 P O N ネットワークケーブルを使用して、LANポートをコンピューターまたはネットワークテレビに...
  • Page 43 PONポートの接続 GPON DC /1 2V US B LA N1 /G LA N2 PO N �. Stick ONUトランシーバーをONUのPONポートに、PONトランシーバーをOLTのGPONポー トに挿入します。 �. Stick ONUトランシーバーをシングルモードSC光ファイバケーブルで光スプリッタに接続し ます。 �. 次に、スプリッタをOLTのPONトランシーバにファイバケーブルで接続します。 電源の接続 D C / 1 2 U S B L A N 1 /G L A N 2 P O N 電源アダプタの一方の端をデバイスの電源ポートに接続し、もう一方の端を電源に接続します。...
  • Page 44 ONUの設定 コンピューター設定 ステップ�: 「Start→Control Panel→Network and Internet→Network and Sharing Center→ Local Area Connection」をクリックし、「Local Area Connection」を選択し、 「Properties」をクリックします。 Ethernet Status General connection No Internet access IPv4 Connectivity: IPv6 Connectivity: No network access Enabled Media State: 00:06:01 Duration: 100.0 Mbps Speed: Details... Activity Sent Received Bytes:...

  • Page 45: User Login

    ステップ�: Internetプロトコル�（TCP/IPv�）のプロパティのページで、「Use the following IP address: 」と「Use the following DNS server addresses:」を選択し、ONUと 同じネットワークセグメントのアドレス（��.�.�.���など）を設定し、サブネット マスクは���.���.���.�とします。 Internet Protocol Version 4 (TCP/IPv4) Properties General You can get IP settings assigned automatically if your network supports this capability. Otherwise, you need to ask your network administrator for the appropriate IP settings.
  • Page 46 ステップ�: 「Login」後、ホーム画面のナビゲーションバー上部にある「Status」をクリックし ます。「Status」の左側のナビゲーションバーにある「Device」をクリックします。 デバイスの基本情報が表示されます。 ステップ�: 「WLAN Basic Settings」のページでは、WiFiを無効にするためにWLANインター フェイスを無効にするをチェックするかしないかを設定できます。また、ワイヤ レス名、認証モード、パスワードを変更することもできます。 ステップ�: 「Apply Changes」をクリックして次のステップに進みます。...
  • Page 47 システム無線設定 ワイヤレスネットワークを使用したい場合は、お使いのPCにワイヤレスアダプターカードが 搭載されていることを確認し、次の手順に従ってください。ここでは例としてWindows �を 使用します。 ステップ�: 「Network」と「Properties」を選択します。 Open network Pin to Start Map network drive... Disconnect network drive.… Create shortcut Delete Properties ステップ�: 「Wireless Network Connection」をクリックします。 Network and Sharing Center Net... Network and Sharing Cen... Search Control Panel << View your basic network information and set up connections Control Panel Home View your active networks Change adapter settings...
  • Page 48 ステップ�: 「Refresh」ボタンをクリックし、端末装置の無線ネットワーク名を選択し、ダブ ルクリックします。 HGU-Sanjid Connect automatically Connect ステップ�: パスワードを入力し、「OK」をクリックします。 Connect to a Network Type the network security key Security key: Hide Characters Cancel トラブルシューティ ング PCにWiFi信号があるがインターネッ トに接続できない �. WiFi名がワイヤレスルーターのSSIDと同じか確認してください。 �. ワイヤレス信号の強さを確認します。ワイヤレス信号が弱い場合は、ワイヤレスルーターの 設置場所を調整してください。 �. ネットワークリストを更新し、WiFiに再接続します。 �. PCまたはワイヤレスアダプタカードの専門家に相談し、関連するガイドラインに従って再 接続してください。 �. PCを再起動してください。...
  • Page 49 �. ワイヤレスアダプタカードのドライバが正常にインストールされているか確認してください。 インストールされていない場合は、再インストールしてください。 �. ワイヤレスルーターのWiFi機能が有効になっているか、PCがSSIDブロードキャストにアク セスできるかどうかを確認してください。 �. WiFiサービスが有効になっているか確認してください。。ホーム画面の机の上にある 「My computer」を右クリックし（Windows�を例に）、「Management」を選択します。 次に「service and application program」を選択し、ページが展開されたら「service」を 選択します。「WLAN AutoConfig」を探し、有効になっていることを確認します。 �. PCをワイヤレスルーターに近づけて、ワイヤレス信号があるかどうかを確認してください。 �. 上記の解決策で満足できない場合は、別のワイヤレスアダプタカードの接続を再試行します。 それでもWiFi信号がない場合は、ワイヤレスルーターをリセットします。 オンラインリソース ダウンロード https://www.fs.com/jp/products_support.html ヘルプセンター https://www.fs.com/jp/service/fs_support.html お問い合わせ https://www.fs.com/jp/contact_us.html 製品保証 FSは、お客様が弊社の仕上がりに起因する損傷または不良品について、製品を受け取った日か ら�か月以内に無料で返品できることを保証します。これには、カスタムメイドのアイテムや カスタマイズされたソリューションは含まれません。 保証: この製品には、材料または製造上の欠陥に対する�年間の限定保証が付いています。 保証の詳細については、以下のサイトをご参照ください: https://www.fs.com/jp/policies/warranty.html 返品: 返品を希望される場合は、 以下のサイ トで返品方法に関する情報をご確認くだ...

  • Page 50: Waste Electrical And Electronic Equipment (Weee)

    Do not dispose of WEEE as unsorted municipal wasteand have to collect such WEEE separately. Q.C. PASSED Copyright © 2023 FS.COM All Rights Reserved.
