MSAR
AUTO
®
MEDIUM SEARCH AND RESCUE AUTOMATIC MANUAL
PART NO. WW194026
SWISS MADE
|
CANADIAN DESIGNED
NSN: 6645-01-697-4204
Version 1.7

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MSAR AUTO and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Marathon MSAR AUTO

Summary of Contents for Marathon MSAR AUTO

  • Page 1 MSAR AUTO ® MEDIUM SEARCH AND RESCUE AUTOMATIC MANUAL PART NO. WW194026 SWISS MADE CANADIAN DESIGNED NSN: 6645-01-697-4204 Version 1.7...
  • Page 2 For detailed specs, reviews and additional information about the MSAR Auto watch, scan the QR code or visit our website online. ® WWW.MARATHONWATCH.COM @MARATHONWATCH PRINTED IN CANADA...

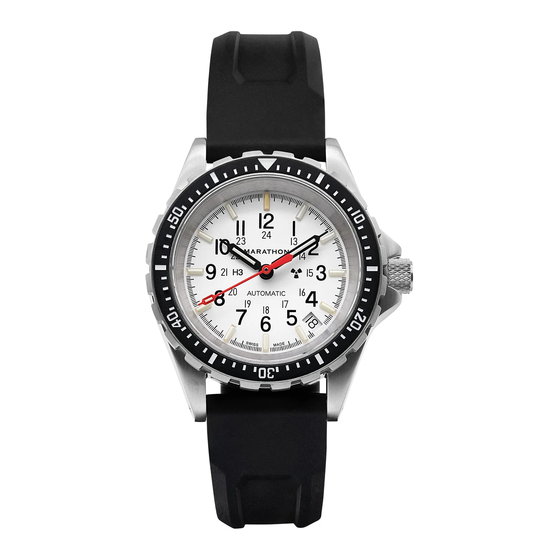

  • Page 3 First introduced in the early 2000s, they are still in active use today. Commonly known as the Medium Search and Rescue Automatic (MSAR Auto). The MSAR Auto matches the features of the GSAR but with a 36mm case.

  • Page 4: Specifications

    SPECIFICATIONS 36mm Case Diameter 14mm Case Thickness 43.5mm Lug to Lug 18mm Drilled Lug Width 316L Stainless Steel Case...
  • Page 5 BEZEL MARKER WITH MARAGLO TRITIUM HOUR MARKERS MINUTE HAND WITH TRITIUM TUBE HOUR HAND WITH TRITIUM TUBE SCREW-DOWN CROWN SECONDS HAND WITH DATE TRITIUM TUBE BEZEL 18MM LUGS...

  • Page 6: Technical Information

    TECHNICAL INFORMATION Sellita SW200-1 with Incabloc ® Shock Absorber Movement Number of Jewels Up to 41hr Power Reserve Date Calendar Tritium Gas Tubes & MaraGlo Luminous Features...
  • Page 7 Sapphire Crystal Type Screw-Down Crown Type Uni-Directional Bezel Type 60 Minute Bezel Scale Scale Quantity 1 - 12 (13 - 24) Scale Range 30 ATM – 300 meters (1000 feet) Submersibility...
  • Page 8 TRITIUM GAS TUBES The MSAR Auto uses self-contained tritium gas tubes to ensure constant ® visibility in low light situations. A gas tube is placed on each hour marker and hand. These tubes are self-illuminating and contain an isotope of hydrogen, that will not dull down over time.

  • Page 9: Water Resistance

    WATER RESISTANCE The MSAR Auto is made from 316L surgical-grade stainless-steel with a ® screw-down crown and a synthetic sapphire crystal that allow it to operate while submerged down to 300 meters or 1000 feet underwater. 30 ATM – 300 M (1000 FT)

  • Page 10: Shock Resistance

    ® For over 80 years Marathon has used Incabloc shock absorbers to protect the Marathon engine. This watch combines military toughness with Swiss craftsmanship in a watch that will get the job done, and look good doing it. INCABLOC SHOCK PROTECTION...
  • Page 11 SWISS CRAFTSMANSHIP Inside the MSAR Auto is a Swiss-made, 26 jewels Sellita SW200-1 ® ® with Incabloc Shock Absorber. These watches are hand-assembled in La Chaux-de-Fonds, Switzerland and guarantee the highest level of craftsmanship and accuracy. LA CHAUX-DE-FONDS, SWITZERLAND...
  • Page 12 GENERAL OPERATIONS & MAINTENANCE 1. Priming the movement. Your MSAR Auto is charged via the movement of your wrist. Out of the box, ® gently move your watch back and forth to charge up the movement. Avoid hand-winding where necessary, as this could cause damage to the movement. 2.
  • Page 13 Always move the hands forward to reach your desired time setting. 4. Service regularly. Regular servicing every four to six years will help to keep your movement running with Marathon-level precision. For servicing requests, contact our team directly at customerservice@marathonwatch.com...

  • Page 15: Setting The Time

    SETTING THE TIME 1. Unscrew and pull the crown from position 1 to position 4. 2. Turn the crown counterclockwise to adjust the time. 3. Ensure correct AM/PM settings so that the date wheel changes at midnight and not mid-day.

  • Page 17: Setting The Date

    SETTING THE DATE 1. Unscrew and pull the crown from position 1 to position 3. 2. Turn the crown clockwise to change the date. CAUTION: Do not adjust the date wheel between 9pm and 3am as this may damage the watch movement.
  • Page 18 The crown must be screwed down in position 1 for optimal water-resistance.
  • Page 19 LOCKING THE CROWN From position 2, push the crown into position 1 and rotate clockwise to lock the crown back into place. NOTE: The MSAR Auto was designed to automatically hand-wind the watch while ® screwing in the crown. Avoid hand-winding where necessary as this could cause damage to the movement.
  • Page 21 TIMING BEZEL 1. Rotate your bezel counterclockwise and align the 12 o'clock bezel marker with the minute hand. This will set your start time. 2. Measure the minute hand against the bezel markers to count the elapsed time. NOTE: When diving, use your dive watch as a support device alongside the recommended diving tools suggested by PADI or BSAC.

  • Page 22: Warranty And Support

    WARRANTY & SUPPORT Every newly purchased Marathon Watch comes with an International warranty covering the timepiece for any manufacturing defects within the first two-years of its life. Our expert team at customerservice@marathonwatch.com is dedicated to making sure your timepiece is running in tip-top shape.
  • Page 23 Marathon Watch Company Ltd. warrants this item to be free from defects in material and workmanship under normal use in accordance with care and usage instructions for 2 years from date of purchase from an authorized distributor. This warranty excludes damage from misuse, abuse, or any irregular application. If we confirm a defect, we will repair or replace it with the same item or one of similar value and return it to you at no-charge.
  • Page 24 Marathon Watch has remained family owned and operated since our founding in 1939. This watch has been hand assembled by our team with the utmost craftsmanship and care. Mitchell Wein, President...
  • Page 27 MSAR AUTO ® MANUEL POUR RECHERCHE ET SAUVETAGE AUTOMATIQUE MOYENNE PIÈCE NO. WW194026 FABRIQUÉ EN SUISSE CONÇU AU CANADA NSN: 6645-01-697-4204 Version 1.7...
  • Page 28 Pour plus de détails sur les spécifications, commentaires et informations additionnelles sur la montre MSAR Auto , balayez le ® code QR ou visitez notre site web en ligne. WWW.MARATHONWATCH.COM @MARATHONWATCH IMPRIMÉ AU CANADA...
  • Page 29 Introduites pour la première fois au début des années 2000, elles sont toujours utilisées aujourd’hui. Communément appelée Recherche et Sauvetage Automatique Moyenne (MSAR Auto), la MSAR Auto offre les mêmes caractéristiques que le GSAR, mais avec un boîtier de 36 mm.

  • Page 30: Caractéristiques

    CARACTÉRISTIQUES 36mm Diamètre du boîtier 14mm Épaisseur du boîtier 43.5mm D'une patte à l'autre 18mm Largeur de la roue percée 316L Acier Inoxydable Boîtier...
  • Page 31 INDEX DE LUNETTE AVEC MARAGLO INDEX DES HEURES AVEC TRITIUM AIGUILLE DES MINUTES AVEC TUBE DE TRITIUM AIGUILLE DES HEURES COURONNE VISSÉE AVEC TUBE DE TRITIUM AIGUILLE DES SECONDES DATE AVEC TUBE DE TRITIUM LUNETTE TOURNANTE UNIDIRECTIONNELLE ENTRECORNES 18MM...

  • Page 32: Informations Techniques

    INFORMATIONS TECHNIQUES Sellita SW200-1 avec Amortisseur de Choc Incabloc ® Mouvement Nombre de rubis Jusqu'à 41 Heures Réserve de Marche Date Calendrier Tubes de Gaz Tritium et MaraGlo Caractéristiques lumineuses...
  • Page 33 Saphir Type de cristal Vissée Type de couronne Lunette Tournante Unidirectionnelle Type de lunette 60 Minutes Echelle de la lunette Quantité d'échelle 1 - 12 (13 - 24) Échelle 30 ATM – 300 mètres (1000 pieds) Submersibilité...
  • Page 34 TUBES DE GAZ TRITIUM La MSAR Auto utilise des tubes à gaz tritium autonomes pour assurer ® une visibilité constante dans les situations de faible luminosité. Un tube à gaz est placé sur chaque marqueur horaire et sur chaque aiguille. Ces tubes sont auto éclairants et contiennent un isotope d'hydrogène, qui ne ternira pas avec le temps.
  • Page 35 RÉSISTANCE À L'EAU La MSAR Auto est fabriquée à partir d'acier inoxydable de qualité ® chirurgicale 316L avec une couronne vissée et un cristal saphir synthétique qui lui permettent de fonctionner même en étant submergée à 300 mètres ou 1000 pieds sous l'eau. 30 ATM –...
  • Page 36 RÉSISTANCE AUX CHOCS Depuis plus de 80 ans, Marathon utilise les amortisseurs de chocs ® Incabloc pour protéger le moteur Marathon. Ce modèle combine la solidité militaire à l'expertise suisse dans une montre qui accomplira le travail, tout en ayant un très bel aspect en le faisant.
  • Page 37 EXPERTISE SUISSE À l’intérieur de la MSAR Auto se trouve un Sellita SW200-1 de 26 pierres ® ® fabriqué en Suisse avec amortisseur de choc Incabloc . Ces montres sont montées à la main à La Chaux-de-Fonds, en Suisse, et garantissent le plus haut niveau d'artisanat et de précision.
  • Page 38 OPÉRATIONS GÉNÉRALES & ENTRETIEN 1. Amorçage du mouvement Votre MSAR Auto se charge grâce au mouvement de votre poignet. Après ® l’avoir sortie de la boîte, remuez doucement votre montre d’avant en arrière pour charger le mouvement. Évitez le remontage manuel si nécessaire, car cela pourrait endommager le mouvement.
  • Page 39 4. Service régulier. Un entretien régulier tous les quatre à six ans vous aidera à maintenir votre mouvement en bon état avec une précision de niveau Marathon. Pour toute demande de service, contactez directement notre équipe à customerservice@marathonwatch.com...

  • Page 41: Réglage De L'heure

    RÉGLAGE DE L'HEURE 1. Dévissez et tirez la couronne de la position 1 à la position 4. 2. Tournez la couronne dans le sens contraire des aiguilles d'une montre pour régler l'heure. 3. Assurez-vous que les réglages AM/PM sont corrects afin que la roue de quantième change à minuit et non à midi.

  • Page 43: Réglage De La Date

    RÉGLAGE DE LA DATE 1. Dévissez et tirez la couronne de la position 1 à la position 3. 2. Tournez la couronne dans le sens des aiguilles d'une montre pour changer la date. AVERTISSEMENT : Ne réglez pas la roue de quantième entre 21 h et 3 h, car cela pourrait endommager le mouvement de la montre.
  • Page 44 La couronne doit être complètement vissée en position 1 pour une étanchéité optimale.
  • Page 45 VERROUILLAGE DE LA COURONNE En position 2, poussez la couronne en position 1 et tournez dans le sens des aiguilles d’une montre pour verrouiller la couronne à nouveau en place. REMARQUE : La montre MSAR Auto a été conçue pour pouvoir la remonter ®...
  • Page 47 LUNETTE DE MINUTAGE 1. Faites tourner votre lunette dans le sens opposé des aiguilles d'une montre et alignez l’index de la lunette de 12 heures avec l'aiguille des minutes. Cela définira votre temps de départ. 2. Comparez l'aiguille des minutes à l’index de la lunette pour calculer le temps écoulé.
  • Page 48 GARANTIE & ASSISTANCE Chaque montre Marathon achetée depuis peu est livrée avec une garantie Internationale couvrant la pièce d'horlogerie contre tout défaut de fabrication pendant les deux premières années de sa vie. Notre équipe d'experts à customerservice@marathonwatch.com est dédiée à...
  • Page 49 Marathon Watch Company Ltd. garantit, pendant 2 ans à compter de la date d'achat auprès d'un distributeur agréé, que cet article est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation conformément aux instructions d'entretien et d'utilisation. Cette garantie exclut les dommages dus à...
  • Page 50 Marathon Watch a été dirigé et a perduré comme entreprise familiale depuis notre fondation en 1939. Cette montre a été assemblée à la main par notre équipe en y apportant le plus haut soin et le meilleur savoir-faire. Mitchell Wein,...
