Summary of Contents for Ingersoll-Rand 9 Series

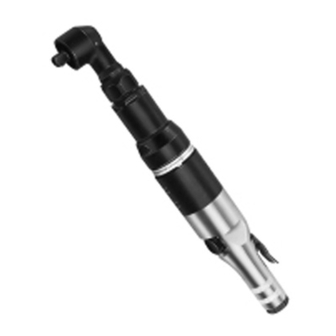

- Page 1 80167521 Edition 2 February 2024 Air Angle Wrench 9 Series Product Information Product Information Especificaciones del producto Spécifications du produit Especificações do Produto 产品信息 Save These Instructions...
- Page 2 PMAX (Dwg. 16585796) IR # - NPT IR # - BS inch (mm) IR # IR # IR # C28341-810 C283D1-810 1/2 (13) 1/2" 80167521_ed2...
-
Page 3: Product Safety Information
Product Safety Information Intended Use: These tools are designed to install or remove threaded fasteners. For additional information, refer to Product Safety Information Manual Form 04585006. Manuals can be downloaded from ingersollrand.com Product Specifications Torque (soft draw) Free Speed Models Clutch Type 50 psi 90 psi... -
Page 4: Installation And Lubrication
Installation and Lubrication Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain condensate from valve(s) at low point(s) of piping, air filter and compressor tank daily. Install a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose coupling without internal shut-off, to prevent hose whipping if a hose fails or coupling disconnects. -
Page 5: Especificaciones Del Producto
Información de seguridad sobre el producto Uso indicado: Estas herramientas están diseñadas para extraer y montar elementos de sujeción roscados. Para obtener más información, consulte el formulario 04585006 del manual de información de seguridad del producto. Los manuales pueden descargarse desde ingersollrand.com Especificaciones del producto Par de torsión (tracción suave) Velocidad Libre... -
Page 6: Instalación Y Lubricación
Instalación y lubricación Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la tubería, filtro de aire y depósito del compresor de forma diaria. Instale una contracorriente de manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o de que el... -
Page 7: Spécifications Du Produit
Consignes de sécurité du produit Utilisation prévue: Ces outils sont conçus pour le vissage/dévissage d’éléments de fixation filetés. Pour des informations complémentaires, consultez le manuel 04585006 relatif aux informations de sécurité du produit. Les manuels peuvent être téléchargés sur le site ingersollrand.com Spécifications du produit Couple (traction douce) Vitesse libre... -
Page 8: Installation Et Lubrification
Installation et lubrification Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points bas de la tuyauterie, du filtre à air et du réservoir du compresseur. Installez un raccordement à air de sûreté... - Page 9 Informações de Segurança do Produto Utilização Prevista: Estas ferramentas destinam-se à remoção e à instalação de dispositivos roscados de fixação. Para obter informações mais detalhadas, consulte o manual com as informações de segurança do produto, com a referência 04585006. Pode transferir manuais do seguinte endereço da Internet: ingersollrand.com Especificações do Produto Binário (tração suave) Velocidade livre...
-
Page 10: Instalação E Lubrificação
Instalação e lubrificação Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de serviço máxima (PMAX) da ferramenta na entrada da ferramenta. Drene diariamente o condensado da(s) válvula(s) instalada(s) no(s) ponto(s) mais baixo(s) da(s) tubagem(ens), do filtro de ar e do reservatório do compressor. - Page 11 产品安全信息 用途: 这些工具用于安装或拆卸螺纹紧固件。 有关其他信息，请参阅《产品安全信息手册》表格 04585006。 手册可从 ingersollrand.com 下载 产品规格 扭矩（软拉伸） 免费速度 型号 离合器类型 50 磅/平方英寸 90 磅/平方英寸 每分钟转速 英尺 - 磅 （牛米） 英尺 - 磅 （牛米） 9RSM53 25 (33.9) 40 (54.2) 9RSN53 32 (43.4) 50 (67.8) 9RSP53 39 (52.9) 58 (78.6) 停转...
- Page 12 安装和润滑 选择合适的供气管以确保在工具入口获得最大的工具操作压力 (PMAX) 。每天从管道、空气 过滤器和压缩机罐的低位置点排空冷凝水。如果软管出现故障或连接断裂，可在软管上流位 置安装一尺寸合适的空气保险装置，并在软管内部不关断情况下，通过任何软管连接使用稳 固装置来防止软管的摆动。请参阅图 16585796 和第二页上的表格。维护频率以圆形箭头表 示为实际使用的 h=小时，d=天数，m=月数。 项目定义如下： 空气过滤器 联结 调整器 空气保险装置 加油器 机油 紧急关闭阀 10. 油脂 - 使用加油嘴 软管直径 11. 油脂 - 使用加油嘴 螺纹尺寸 部件和维护 当工具到达使用寿命后，建议您将工具拆开、去油，并将零件按材质分开，以便回收。 初始说明采用英文。其他语言版本是初始说明的翻译版。 工具维修工作只能由具有授权的维修中心执行。 如有任何事宜，请就近垂询 Ingersoll Rand 办事处或经销商。 ZH-2 80167521_ed2...
- Page 13 Notes:...
- Page 14 Notes:...
- Page 15 Notes:...
- Page 16 ingersollrand.com © 2024 Ingersoll Rand...
