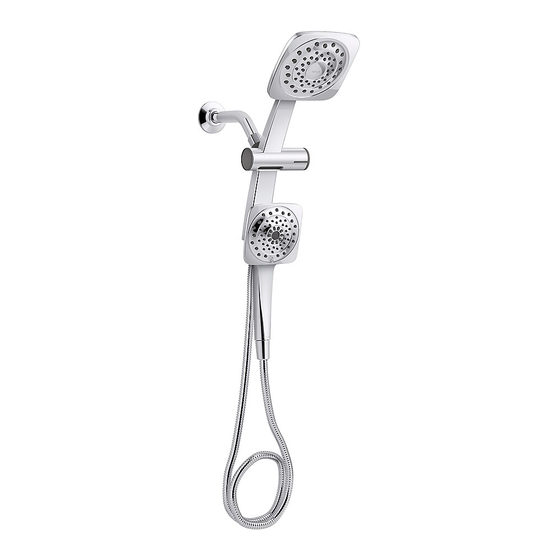

Kohler Maxton K-R25629-G-CP Quick Installation Instructions

IMPORTANT INFORMATION
CAUTION: Risk of scalding. KOHLER low-flow
showerheads/handshowers are designed for use with compatible
KOHLER valves. When installing a low-flow product to an existing
showering system, verify compatibility before showering. Do not
use this KOHLER low-flow product with a shower valve that
allows the water temperature to become too hot when other
plumbing products are used.
Prior to using your shower, verify your new showerhead/
handshower is compatible with your shower valve (located behind
the wall):
• While standing outside the shower, turn on the shower valve.
Do not step into the shower.
• Adjust the water to your typical showering temperature.
• Have someone flush the nearest toilet.
• With your hand, carefully check the water temperature, from
the showerhead/handshower while the toilet is refilling.
• If the water becomes significantly more hot, you will need to
replace the shower valve with a compatible KOHLER valve or
return your showerhead/handshower.
NOTE: Plumbing codes require approved backflow prevention
devices to be installed in-line to handshowers. Consult local
plumbing officials.
1A. Sealant Tape
2A. Remove the existing showerhead.
2B. Clean the threads.
6A. Turn the knob to change between the showerhead and
handshower.
7A. Run water and check for leaks.
INFORMATIONS IMPORTANTES
ATTENTION: Risque de brûlures. Les pommes de douche/
douchettes à faible débit de KOHLER sont conçues pour être
utilisées avec des vannes KOHLER compatibles. Lors de
l'installation d'un produit à faible débit sur un système de douche
existant, vérifier la compatibilité avant de prendre une douche. Ne
pas utiliser ce produit KOHLER à faible débit avec une vanne de
douche qui permet à la température de l'eau de devenir trop
chaude lorsque d'autres produits de plomberie sont utilisés.
Avant d'utiliser la douche , vérifier que la nouvelle pomme de
douche/douchette est compatible avec la vanne de douche (se
trouvant derrière le mur) :
• Se tenir debout hors de la douche et ouvrir la vanne de douche.
Ne pas entrer dans la douche.
• Ajuster l'eau à la température typique de douche.
• Demander à quelqu'un de tirer la chasse de la toilette la plus
proche.
• Avec la main, vérifier avec précaution la température de l'eau,
à partir de la pomme de douche/douchette alors que la toilette
se remplit.
• Si l'eau devient beaucoup plus chaude, il faudra soit remplacer
la vanne de douche avec une vanne KOHLER compatible, soit
retourner la pomme de douche/douchette.
REMARQUE : Les codes de plomberie exigent que des dispositifs
anti-refoulement homologués soient installés en ligne avec les
1385818-2-B
1
4
2
A
A
5
1
3
B
6
Kohler Co.
