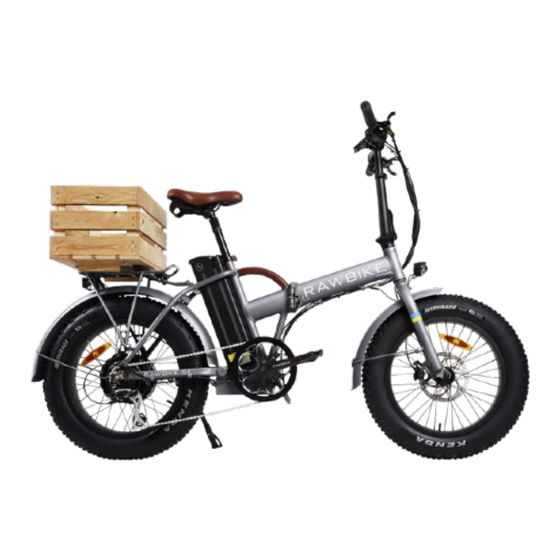

RAWBIKE 4X Manual
  1. Manuals
  2. Brands
  3. RAWBIKE Manuals
  4. Bicycle
  5. 4X
  6. Manual

RAWBIKE 4X Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

4X
1

Advertisement

Chapters

loading
Need help?

Need help?

Do you have a question about the 4X and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for RAWBIKE 4X

Summary of Contents for RAWBIKE 4X

  • Page 2 Populära tillbehör Till butiken...

  • Page 3: Table Of Contents

    INNEHÅLL • Introduktion • Säkerhet • Montering 7-11 • Batteriet 12-15 • AVS system • GPS system • Display • Justera bromsar • Ställa in växlar • Garanti & Underhåll • Specifikation 23-24 • For English go to page 25...
  • Page 4 ETT SMART VAL! Vårt mål är att varje RAWBIKE skall vara klimatneutral. Att våra produkter bidrar till en smartare och grönare värld vet vi men vi inser också att vi som företag har ett ansvar att producera och leverera våra produkter på ett miljövänligt sätt.
  • Page 5 RAWBIKE på bästa sätt. SÄKERHETSREKOMMENDATIONER Innan du ger dig ut på din RAWBIKE för första gången, är det viktigt att du noggrant kontrollerar alla skruvar och muttrar på följande delar: handtag, skärmar, styrstag, ram, fram- och bakhjul, sadelstolpe, pedalarmar och pedaler.

  • Page 6: Säkerhet

    RAWBIKE levereras med däck som har ett rekommenderat däcktryck mellan 0,4 och 2,1 bar. Om du nyttjar din RAWBIKE året runt, i miljöer med omfattande påverkan från fukt och kyla är det viktigt att du regelbundet kontrollerar tätningen vid kabelingångarna (bak och fram) under batteriet för att säkerställa att ingen fukt når kontrollboxen.
  • Page 7 MONTERINGSFILMER Innan vi går igenom hur du monterar din RAWBIKE så vill vi tipsa om vår service-web. Där hittar du pedagogiska instruktionsfilmer som visar hur du bla: • Monterar din RAWBIKE från kartong • Gör en första justering • Ställer in växlarna •...

  • Page 8: Montering

    När du packar upp din RAWBIKE. Använd inga vassa verktyg för att ta bort märlorna som höll kartongen stängd. Dessa kan repa din nya RAWBIKE om man inte är försiktig. Se till att den står stadigt efter du lyft den ur kartongen.
  • Page 9 MONTERING 7. Vänd styret rätt 6. Sätt ner styret i ramen Rikta styret så den platta ytan med höjdmått är Sätt i den nedre delen av styrstammen i ramen riktad bakåt. skruva sedan åt den med hjälp av en sexkantnyckel så...
  • Page 10 MONTERING 10. Vik upp pedalerna 11. Skruva åt pedaler Vik upp pedalerna. Du hör ett klick när de låser i Använd medföljande mejsel för att se till att rätt läge. I uppvikt läge, använd medföljande 15 pedalerna verkligen sitter fast. nyckel för att dra åt pedalerna.
  • Page 11 Detta säkerställer en smidig och säker pumpning av däcken. Det rekommenderade däcktrycket för standardhjulen på din RAWBIKE är mellan 0,4 - 2,1 bar. En bra startpunkt är att pumpa till cirka 1,5 bar och sedan justera trycket efter dina personliga preferenser.

  • Page 12: Batteriet

    För att maximera batteriets livslängd rekommenderar vi att du inte regelbundet låter det tömmas helt. Litiumbatterier mår bäst av att regelbundet laddas. Batteriet på RAWBIKE är utformat för att klara 800 - 1000 fulla laddningscykler. Om du ska förvara batteriet under en längre period bör det lämnas fullt laddat.
  • Page 13 Vi rekommenderar att batteriet alltid lagras och laddas i plusgrader för att undvika eventuella skador på battericellerna. Din RAWBIKE kan framföras under kalla förhållanden, men batteriets kapacitet blir då tillfälligt sämre och försök att alltid starta din färd med ett varmt batteri.
  • Page 14 BATTERI Montera av batteriet 1. Vrid nyckeln till ”off” 2. Tryck in och vrid till ”UNLOCK” Slå av batteriet genom att vrida nyckeln Tryck därefter in nyckeln och vrid samtidigt moturs till ”off”. moturs till ”UNLOCK” 3. Ta av sadeln 4.
  • Page 15 BATTERI Montera tillbaka batteriet 1. Placera batteriet i skenan 2. Vrid nyckeln till ”ON” På batteriets bakkant finns en utfasning, denna När batteriet är nere hela vägen kan du då vrida ska batteriskenan på ramen placeras i. nyckeln medurs till ”on” för att starta cykeln. Rengöring batterikontakt Det är viktigt att se till att rengöra batterikontakten för att förebygga korrosion pga väta och smuts.

  • Page 16: Avs System

    AVS system Montera tillbehör på pakethållaren 2. Lås fast tillbehöret 1. Placera tillbehöret i fästet Tryck därefter ned den bakre delen mot Placera ”kroken” på undersidan av tillbehöret i det pakethållaren tills du hör ett klick. främre fästet där det står ”avs” på pakethållaren bak.

  • Page 17: Gps System

    GPS system Kom igång med det integrerade spårningssystemet 1. Ladda ned appen Ladda ned vår app ”RAWBIKE” på din mobil. 2. Skapa ett konto Skapa ett konto tillsammans med ditt ramnummer i appen. 3. Aktivera ditt abonnemang För att aktivera ditt abonnemang loggar du in på...

  • Page 18: Display

    7: Visning av hastighet. 8: Visar användarens körsträcka. Det ackumulerade värdet kan inte rensas. 9: Val av körläge: Power/Normal/Eco. 10: Visning av motor-assist nivå, 1-5. En mer utförlig manual finner du på rawbike.se där du även finner felkoder och utökad funktionalitet.

  • Page 19: Justera Bromsar

    JUSTERA BROMSOK När du använder din RAWBIKE blir bromsbeläggen gradvis slitna. När du märker att bromskraften minskar, justera så att beläggen kommer närmare bromsskivan. Ha dem alltid under noggrann observation och byt ut dem när de är utslitna och beläggens bromsskikt slitits bort.

  • Page 20: Ställa In Växlar

    STÄLLA IN VÄXLAR Din RAWBIKE är utrustad med en 7-växlad bakväxel av modell Shimano Acera som möjliggör behaglig drift i både låga och höga hastigheter. För att växla trycker du bara på de två växelreglagen på handtaget. Varje klick växlar ett steg uppåt eller nedåt. Se till att du trampar pedalerna lätt samtidigt som du växlar.
  • Page 22 UNDERHÅLL För att undvika ytrost, se till att torka av din RAWBIKE med en torr trasa efter användning i fuktigt underlag. Detta är speciellt viktigt om du kör på saltade vägunderlag. Rengör kedjan och kransar regelbundet och använd fett (vi rekommenderar litiumfett). Även en rostfri kedja skapar ytrost om den inte underhålls regelbundet.
  • Page 23 Gashandtag LCD display Hydrauliska bromsar Portabelt batteri Sadel med bärhandtag Vikbart styre Pakethållare med AVS fäste Bärhandtag Vikbar ram 750 W motor från Dapu Punkteringsskyddade däck Cykelväxel från Shimano...

  • Page 24: Specifikation

    SPECIFIKATION • Ramhöjd: 15,5 tum • Totalvikt: 31,5 kg • Motor: 750W installerad i bakhjulet • Display: Digital LCD-skärm • Batteri: 48V/19Ah från EWE. Vikt: 5kg • Räckvidd: 60km • Gashandtag: 25km/h • Maxhastighet: 25km/h • Klass: Moped klass 2 • Däck: Punkteringsskyddade däck från KENDA •...
  • Page 25 CONTENT • Introduction • Safety 27-28 • Assembly 29-33 • Battery 34-37 • AVS system • GPS system • Display • Adjust brake calipers • Adjust gears • Warranty and maintenance • Specification 45-46...

  • Page 26: Introduction

    Our battery supplier has a Code of Conduct which ensures that your battery is manufactured in a human way. We strive for each RAWBIKE to be climate neutral. We climate compensate for each RAWBIKE and reinvest in energy that reduces our emissions.

  • Page 27: Safety

    RAWBIKE properly. SAFETY RECOMMENDATIONS Before heading out on your RAWBIKE for the first time, it's important that you carefully check all screws and nuts on the following parts: handlebars, fenders, stem, frame, front and rear wheels, seat post, pedal arms, and pedals. Make sure these are securely tightened to ensure your safety and to avoid any problems during your ride.
  • Page 28 SECURITY CONTINUED ... RAWBIKE comes with tires that have a recommended tire pressure between 0.4 and 2.1 bar. If you use your RAWBIKE year-round, in environments with extensive exposure to moisture and cold, it's important to regularly check the sealing at the cable entries (front and rear) under the battery to ensure that no moisture reaches the control box.

  • Page 29: Assembly

    When unboxing you’re RAWBIKE. Do not use any sharp tools and remove the labels that held the carton closed. These can scratch your new RAWBIKE if you are not careful. Make sure it stays steady after lifting it out of the box.
  • Page 30 MOUNTING 6. Place the stem into the frame 7. Turn the stem the right way Insert the lower part of the stem into the frame and Align the stem so that the flat surface with height then tighten it using a hex key so that it is secure measurements is facing backward.
  • Page 31 MOUNTING 10. Unfold pedals 11. Tighten pedals Fold up the pedals. You hear a click when they lock Use the chisel provided to make sure the pedals in the correct position. In the upright position, use are securely fastened. the supplied key to tighten the pedals. 12.
  • Page 33 This ensures smooth and safe tire inflation. The recommended tire pressure for the standard wheels on your RAWBIKE is between 0.4 - 2.1 bar. A good starting point is to inflate to around 1.5 bar and then adjust the pressure according to your personal preferences.

  • Page 34: Battery

    Lithium batteries perform best when regularly charged. The battery on RAWBIKE is designed to withstand 800 - 1000 full charging cycles. If you plan to store the battery for an extended period, it should be left fully charged.
  • Page 35 THE BATTERY Important We recommend that the battery is stored and charged indoors to avoid possible damage to the battery cells. The cycle can be performed under cold conditions, but the capacity of the battery will be temporarily reduced. 1. Insert key 2.
  • Page 36 THE BATTERY Remove the battery 1. Turn the key to ”off” 2. Press and turn to ”UNLOCK” Turn off the battery by turning the key Press the key and simultaneously turn it counterclockwise to the ”off” position. counterclockwise to the ”unlock” position. 4.
  • Page 37 THE BATTERY Mounting the battery 1. Place the battery in the rail 2. Turn key to ”ON” On the back edge of the battery, there is a When the battery is fully inserted, you can then chamfer. This should align with the battery rail on turn the key clockwise to the 'on' position to start the frame.

  • Page 38: Avs System

    AVS system Mount accessories on the package holder 2. Secure the accessory 1. Place the accessory in the bracket Then press down the rear part onto the carrier Position the 'hook' on the underside of the until you hear a click. accessory in the front bracket where it says 'lock' on the rear carrier.

  • Page 39: Gps System

    GPS system Get started with the integrated tracking system 1. Download the app Download our app ”RAWBIKE” on your phone. 2. Create an account Create an account along with your frame number in the app 3. Activate your subscription To activate your subscription, log in to www.rawbike.io with your newly created account in...

  • Page 40: Display

    8: Shows the user's mileage. The accumulated value cannot be cleared. 9: Selection of driving mode: Power / Normal / Eco. 10: Motor Assistant Level Display, 1-5. A more detailed manual can be found at rawbike.se where you will also find error codes and extended functionality.

  • Page 41: Adjust Brake Calipers

    ADJUST THE POSITION OF THE CALLIPERS When using your RAWBIKE, the brake pads are gradually worn. When you notice that the braking force decreases, adjust so that the climax approaches the brake disc. Always keep them under careful observation and replace them when they are worn out and the braking layer of the coating is worn out.

  • Page 42: Adjust Gears

    ADJUST THE GEARS Your RAWBIKE is equipped with a Shimano Acera 7-speed rear axle, which enables comfortable operation at both low and high speeds. To switch, simply press the two gear controls on the handle. Each click switches one step up / down. Ensure that you easily pedal the pedals while switching as this prolongs the life of the bearings.

  • Page 44: Warranty And Maintenance

    RAWBIKE to an authorized electric bike workshop for inspection. MAINTENANCE To avoid surface rust, make sure to wipe down your RAWBIKE with a dry cloth after use in damp conditions. This is especially important if you ride on salted road surfaces. Regularly clean the chain and sprockets and use grease (we recommend lithium grease).
  • Page 45 Throttle Display from DAPU Hydraulic disc brakes Seat from KNUS Removable battery Foldable bar Rear rack with AVS-system Carry handle Foldable stem 750 W motor from Dapu. 7-speed shifter from Shimano. Puncture-resistant tires from Kenda...

  • Page 46: Specification

    SPECIFICATION • Height of frame: 15,5 inch • Weight: 31 kg • Motor: 750 W installed in the rear wheel • Display: Digital LCD-screen • Battery: 48V/19Ah from EWE. Weight: 5 kg • Range: 60 km • Throttle: 25km/h • Topspeed: 25km/h •...
  • Page 47 © 2023 Rawbike Scandinavia AB. All rights reserved. RAWBIKE is a registered trademark of Rawbike Scandinavia AB. RAWBIKE TEL: +46 8 22 12 24 www.rawbike.se support@rawbike.se...
