BEGA 71 289 Instructions For Use

34.21 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Optischer Filter
Optical filter
Filtre optique
!
Gebrauchsanweisung
Anwendung
Durch den optischen Filter lässt sich eine
bandförmige Lichtstärkeverteilung erzielen.
Für BEGA Kompaktscheinwerfer ø 120 mm
Bandförmige Lichtstärkeverteilung:
Der optische Filter verformt den Lichtkegel zu
einem Oval.
Dieses Oval kann durch Drehen des optischen
Filters stufenlos gedreht werden.
c – Konformitätszeichen
Gewicht: 0,02 kg
Montage
Scheinwerfer öffnen:
Abschlussring mit Sicherheitsglas und Reflektor
durch Linksdrehung abnehmen.
Reflektor aus Abschlussring herausnehmen.
Optischen Filter mit der glatten Seite auf das
Glas im Abschlussring legen und entsprechend
der der gewünschten Lichtstärkeverteilung
ausrichten.
Achten Sie bitte darauf, dass die
Oberfläche des optischen Filters während
der Montage nicht beschädigt oder
verschmutzt wird!
Die Kerbe im Abschlussring kennzeichnet die
obere Position (siehe Skizze).
Abschlussring mit Glas und Reflektor so
auf das Scheinwerfergehäuse aufsetzen,
dass die Kerben im Abschlussring und
Leuchtengehäuse übereinander liegen.
Abschlussring rechtsherum bis zum Anschlag
aufdrehen.
Instructions for use
Application
The optical filter creates a flat beam light
distribution.
For BEGA compact floodlights ø 120 mm
Flat beam light distribution:
The optical filter transforms the light cone into
an oval.
This oval can be rotated in any direction by
turning the optical filter.
c – Conformity mark
Weight: 0.02 kg

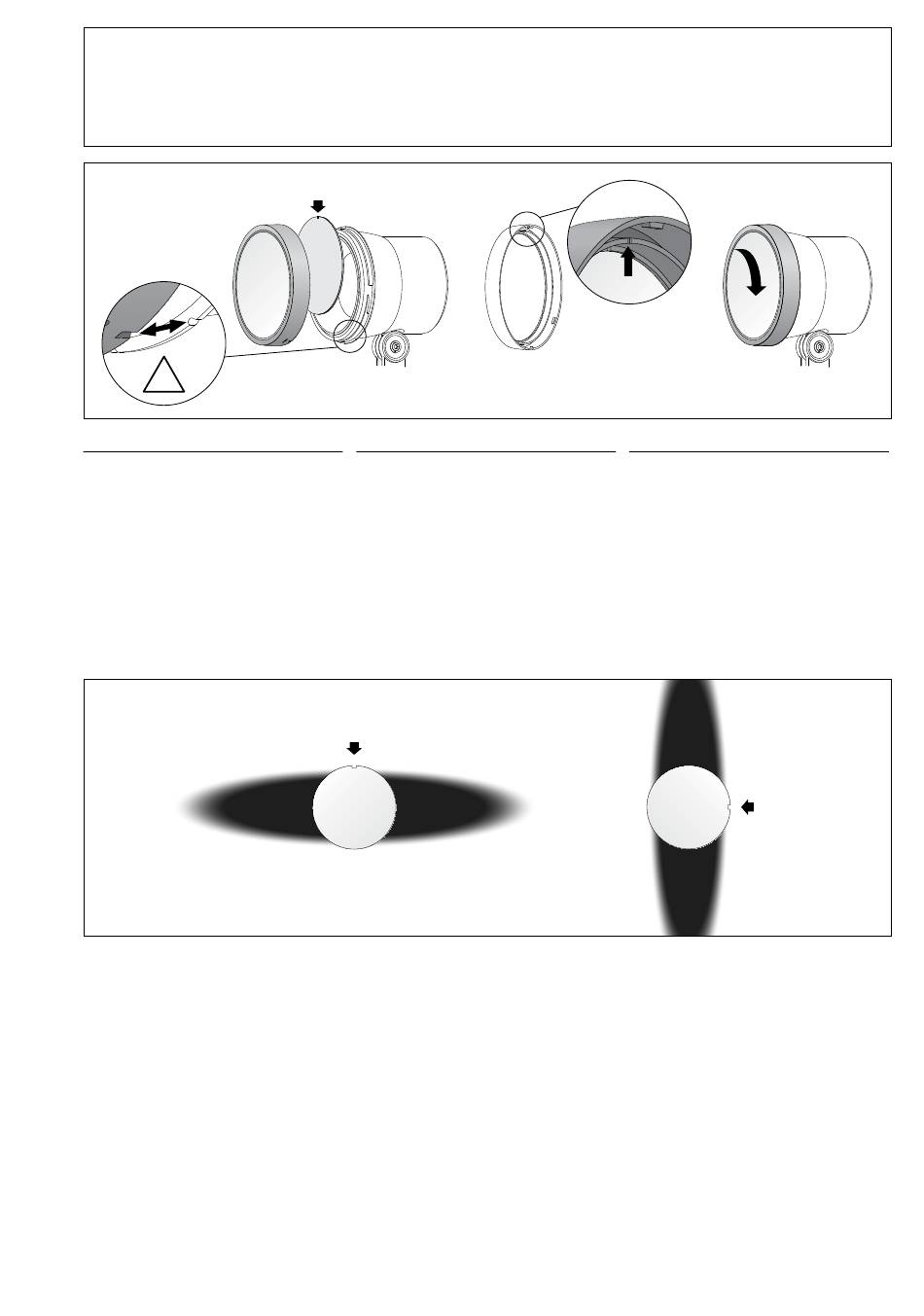

Installation
Open the floodlight:
Remove the trim ring along with the safety
glass and reflector by twisting it anti-clockwise.
Remove reflector from the trim ring.
Place the optical filter with the smooth side
down on the glass in the trim ring and align to
create the desired light distribution.
Make sure not to damage or soil the
surface of the optical filter during
installation!
The notch in the trim ring marks the upper
position (see drawing).
Place the trim ring with glass and reflector on
the floodlight housing so that the notches in
the trim ring and luminaire housing sit on top of
each other.
Twist on the trim ring clockwise as far as the
stop.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Fiche d'utilisation
Utilisation
Le filtre optique permet d'obtenir une répartition
lumineuse elliptique.
Pour projecteur compact BEGA ø 120 mm
Répartition lumineuse elliptique :
Le filtre optique donne une forme ovale au cône
lumineux.
Cet ovale peut être tourné en continu en
tournant le filtre optique.
c – Sigle de conformité
Poids: 0,02 kg
Installation
Ouvrir le projecteur :
Retirez l'anneau de finition avec le verre de
sécurité et le réflecteur en tournant vers la
gauche.
Retirer le réflecteur de l'anneau de finition.
Placer le filtre optique avec la face lisse sur le
verre dans l'anneau de finition, puis l'orienter en
fonction de la répartition lumineuse souhaitée.
Veiller à ne pas endommager ni salir
la surface du filtre optique lors de
l'installation !
L'encoche de l'anneau de finition indique le
haut (voir schéma).
Placer l'anneau de finition avec verre et
réflecteur sur le boîtier du projecteur de manière
à ce que les encoches de l'anneau de finition et
du boîtier du luminaire se superposent.
Fixer l'anneau de finition en le tournant vers la
droite jusqu'à la butée.
71 289
é
1 / 2
