Onnittelut loistavasta SAWO kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
Congratulations on your purchase of a SAWO sauna heater.
Please read the manual carefully before using the heater.

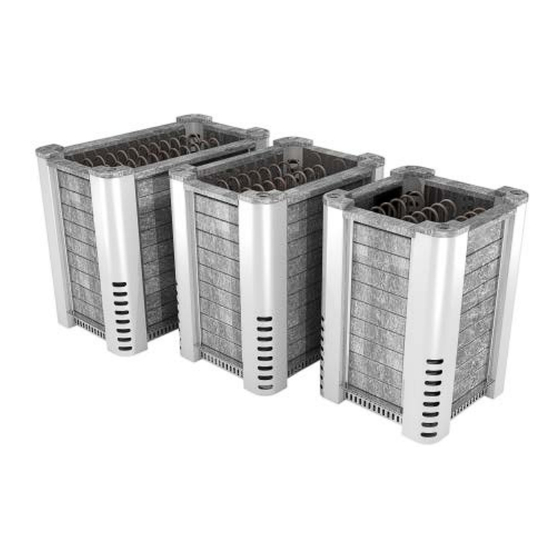

Altostratus
ALTO-90NS
ALTO-105NS
ALTO-120NS
Super Altostratus V12
18.0 kW
21.0 kW
24.0 kW
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
A L T O S T R A T U S
Super Altostratus
ALTO-150NS
ALTO-180NS
Super Altostratus
15.0 kW
18.0 kW
Super Altostratus V12
ALTO-180NS-V12
ALTO-210NS-V12
ALTO-240NS-V12
9.0 kW
10.5 kW
Altostratus
12.0 kW
Advertisement
Table of Contents
Related Manuals for Sawo Altostratus 9.0 kW
Summary of Contents for Sawo Altostratus 9.0 kW

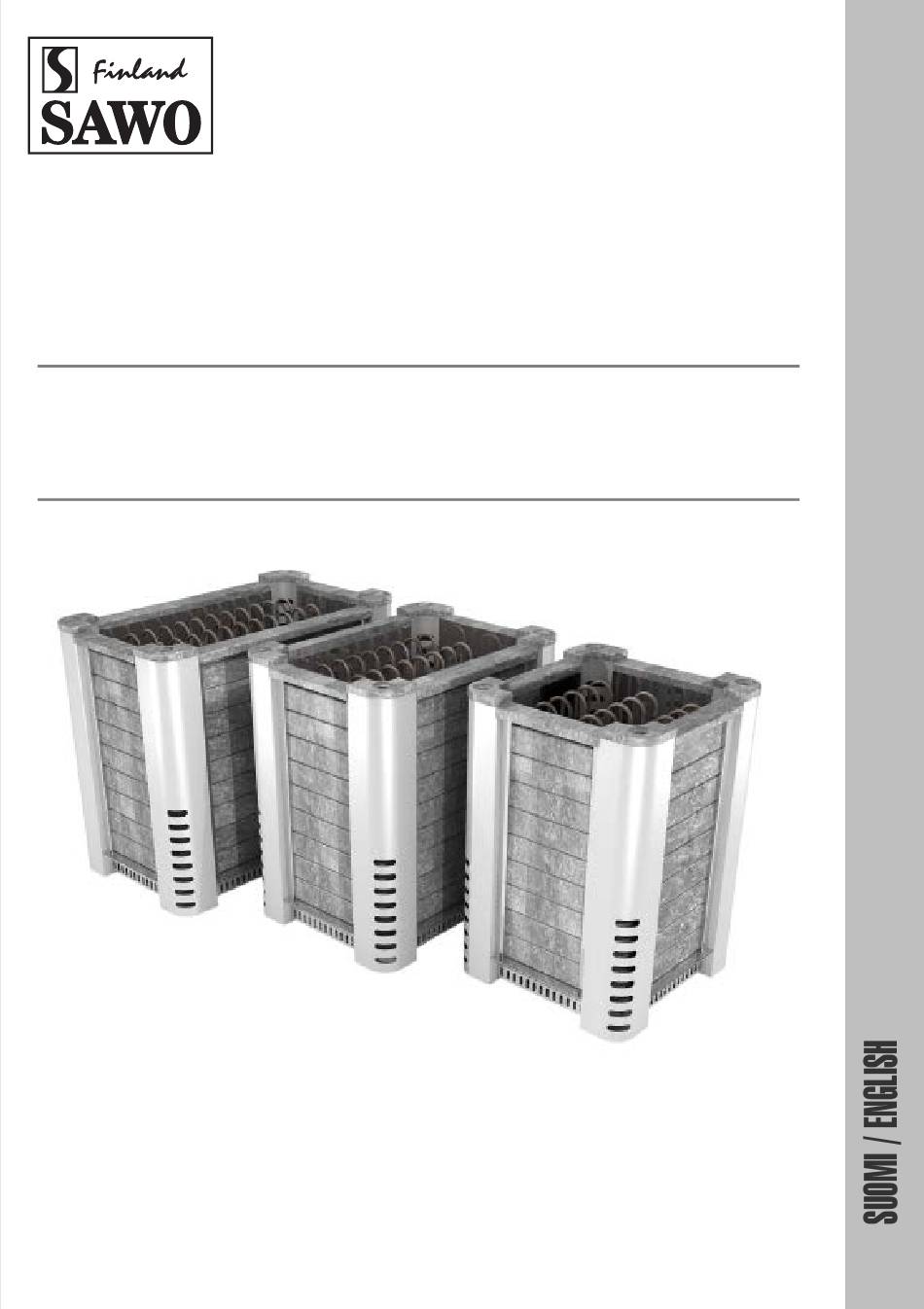

- Page 1 A L T O S T R A T U S Onnittelut loistavasta SAWO kiuasvalinnastanne! Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa. Congratulations on your purchase of a SAWO sauna heater. Please read the manual carefully before using the heater. Altostratus Super Altostratus...
- Page 2 SISÄLLYSLUETTELO Turvaohjeet käyttäjälle Turvaohjeet asentajalle Kiukaan asentaminen Kytkentäkaavio Kiuaskivet Saunahuoneen lämmitys Eristys Ilmanvaihto Tekniset tiedot Häiriötilanne Vastukset Altostratus, Super Altostratus ja Super Altostratus V12 kiukaan varaosat KATSO OHJEISTA TÄRKEÄT PEITTAMINEN AIHEUTTAA LISÄOHJEET PALOVAARAN READ THE MANUAL FOR COVERING THE HEATER ADDITIONAL IMPORTANT CAUSES FIRE HAZARD INSTRUCTIONS...
-
Page 3: Table Of Contents
TABLE OF CONTENTS Safety Instructions for the User Safety Instructions for the Technician Heater Installation Electrical Diagram 10 - 11 Heater Stones Heating of the sauna Insulation Air Ventilation Technical Data 18 - 19 Malfunctions Heating Elements Altostratus, Super Altosstratus and Super Altostratus V12 Heater Spare Parts ENGLISH... - Page 4 Turvaohjeet Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan asentamista. Käyttäjälle: Tämän tuotteen käyttäminen ei sovellu henkilöille (lapset mukaanlukien) joilla on fyysisiä tai henkisiä rajoitteita, tai ei ole aiempaa käyttökokemusta kiukaan käytöstä ellei valvomassa ole henkilö jolla on riittävä kokemus kiukaan käyttämiseksi.
- Page 5 Safety Instructions Please take note of these safety precautions before using the sauna or when installing the heater. For user: This product is not designed to be used by persons (including children) with limited physical or mental abilities and limited experience and knowledge except under close supervision by a responsible person with knowledge and experience or having been advised by such person.
- Page 6 Asentajalle: Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta (Kuva 2) Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan tuleva raitisilma ei vaikuta niiden toimintaan. Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja ohjauspaneeli asentaa saunan ulkopuolelle.
- Page 7 For Technicians: Wiring and repairs must be done by a certified electrician. Follow the Minimum Safety Distances when mounting the heater (see Fig. 2). The electronic and electric system should be mounted in a way so that incoming air will not interfere with it. The control must be mounted outside the sauna cabin.
- Page 8 Kiukaan asentaminen Sijoita kiuas lähelle seinää noudattaen vähimmäisetäisyyksiä turvallisuussyistä (kuva 2). Noudata annettuja kuutiotilavuuksia (kuva 6). Kiuasta ei saa asentaa syvennykseen. Älä asenna saunaan kuin yksi kiuas ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa maissa, laki vaatii kiukaan kiinnittämisen lattiaan (kuva 1). Käytettäess ä...
-
Page 9: Heater Installation
Heater Installation Place the heater near the wall or as strategically is permissible. For safety and convenience, follow the minimum safety distances as provided in Fig. 2. Follow the cubic volumes given in Fig. 6. Do not install the heater to a wall niche. Do not install more than one heater in a sauna room unless you follow the special instructions for twin-heater installations. -
Page 10: Electrical Diagram
ALTO-210NS-V12 Kytkentäkaavio ALTO Kuva 5 -150NS Fig. 5 Electrical Diagram 15,0 kW 21,0 kW 400V 3N~ 400V 3N~ 50/60 Hz 50/60Hz ALTO- -90NS 9,0 kW 400V 3N~ 50/60 Hz TERMINAL 1 TERMINAL 2 9,0 kW 6,0 kW TERMINAL 2 TERMINAL 1 12 kW 9 kW TERMINAL 1... - Page 11 (kuva 6). HUOMIO! Älä koskaan käytä kiuasta ilman kiviä koska tämä voi aiheuttaa kiukaan vaurioitumisen ja palovaaran. Käytä SAWO-kiukaassa vain valmistajan suosittelemia SAWO kiuaskiviä tai muita raskaita ja kiinteitä erityisesti kiuaskiviksi tarkoitettuja kiviä. Riittävän ilman kierron varmistamiseksi ja lämmityselementtien ylikuumenemisen sekä mekaanisen vaurion välttämiseksi, älä käytä...
-
Page 12: Heater Stones
See Fig.6. NOTE! Never use the heater without stones as it may cause fire. Use only manufacturer recommended SAWO-stones. Using unsuitable stones may lead to heating element damage and will void the warranty. Never use ceramic stones or other... - Page 13 Saunahuoneen lämmitys Varoitus! SUOMI...
-
Page 14: Heating Of The Sauna
Heating of the sauna CAUTION! Smoke and odor formation when heating up for the first time Work materials from the manufacturing process will be present on the new heating elements. These evaporate when the sauna heater is heated up for the first time. This produces smoke and an unpleasant odor. - Page 15 Eristys Saunassa pitää olla asianmukaiset eristykset seinissä, katossa ja ovessa. Oikean tehoista kiuasta valittaessa on huomioitava: Jos saunassa on yksi neliömetri (m²) eristämätöntä seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä), on saunan tilavuuteen laskettava lisää suunnilleen 1,2 kuutiometriä (m³) (kuva 6). Kosteuseristyksen pitää...
-
Page 16: Insulation
Insulation The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of un-insulated surface increases the cubic volume by approximately 1.2m³ when determining the power requirement of the heater. Refer to Fig.6. Ensure that moisture proofing is appropriate in the sauna room. The purpose of this is to prevent spreading of moisture to the other rooms or wall structure. -
Page 17: Technical Data
Tekniset tiedot Kuva 6 Fig. 6 Technical Data SULAKE KIVET KIUKAAN KOKO KIUAS SAUNAN JOHDON VASTUS JÄNNITE TILAVUUS PITUUS SYVYYS KORKEUS POIKKIPINTA OHJAUS MALLI TYYPPINUMERO SIZE OF HEATER SAUNA FUSE STONES HEATER SUPPLY SIZE OF WIRE ROOM LENGTH WIDTH HEIGHT HEATING ELEMENTS (amp.) CONTROL... -
Page 18: Malfunctions
Malfunctions If heater doesn't work, check the instructions for the separate control unit Altostratus, Super Altostratus and Super Altostratus V12 Heater Spare Parts ALTO Top Cover Corner Heating Element Holder with o-rings ALTO Top Cover Stone Cable Holder ALTO Side Top Cover Stone ALTO Name Plate (SUPER ALTO, SUPER ALTO V12) Leveling Bolt... - Page 19 Kuva 6 tyyppinumero Refer Fig. 6 for Type Number Pidätämme oikeuden muutoksiin. www.sawo.com Subject to change without notice. info@sawo.com...
