TOMA DE CORRIENTE PARA FIJAR EN PERFIL DIN
POWER OUTLET TO FIX IN DIN PROFILE
PRISE DE COURANT À FIXER DANS PROFIL DIN
TOMA DE CORRIENTE PARA FIJAR EM DIN PERFIL
1
Vista general:

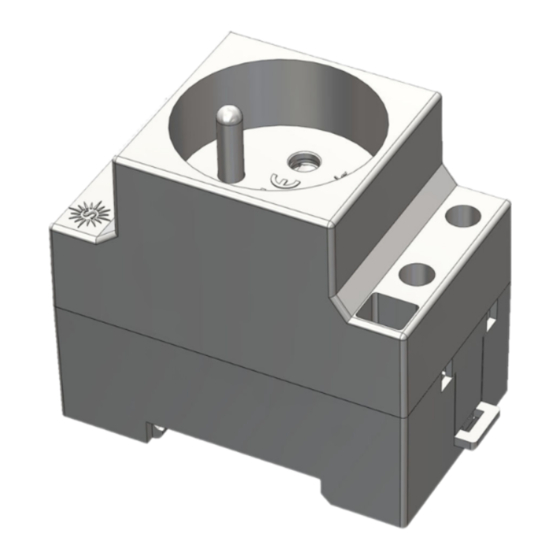

(Imagen de ejemplo Ref. *99F)
lo Ref *99F)
2
Normativa:
-Siga estas intrucciones para cumplir con los normativas UNE 20315-1-1 y 1-2 (* Tan solo para ref. 99F; rige la
normativa NF C61-314)
- La instalación, servicio y mantenimiento de los equipos eléctronicos solo pueden ser realizados por una
persona autorizada.
INSTRUCCIONES DE USO Y SEGURIDAD
INSTRUCTIONS FOR USE AND SAFETY
MODE D'EMPLOI ET DE SÉCURITÉ
INSTRUÇÕES DE UTILIZAÇÃO E SEGURANÇA
99; *99F;
FRANÇAIS
FRANÇAIS
PORTUGUÊS
www.psolera.com
IM-99 ed1
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Solera 99
Summary of Contents for Solera 99
- Page 1 TOMA DE CORRIENTE PARA FIJAR EN PERFIL DIN POWER OUTLET TO FIX IN DIN PROFILE PRISE DE COURANT À FIXER DANS PROFIL DIN TOMA DE CORRIENTE PARA FIJAR EM DIN PERFIL 99; *99F; Vista general: www.psolera.com (Imagen de ejemplo Ref. *99F)
-
Page 2: Montaje
Tambien se puede montar a la pared. - Base de toma de corriente fija 2P+t. 16A-250V~. -*Toma de tierra: Ref. 99= Toma de tierra tipo Schucko Ref. 99F= Toma de tierra tipo Francesa - Con obturador de protección - Sección máxima de cable para enbornado 6 mm²... -
Page 3: Información Técnica
Consejos de seguridad y uso: Consejos generales de seguridad y uso. Gestión de residuos de envases y de productos: Los símbolos que pueden llevar los envases de Solera y su significado son los siguientes: RESIDUOS DE ENVASE MATERIAL MARCA SITUADA SIGNIFICADO SÍMBOLO... - Page 4 It can also be mounted to the wall.; - 2P+t fixed socket base. 16A-250V~.; -*Ground connection: Ref. 99= Schucko type ground connection. Ref. 99F= French type ground connection- With protection shutter; - Maximum cable section for terminal connection 6 mm²; 1*-Ground connection (French).; 2- Terminals (x3);3- Elastic fixing tab (x1).
- Page 5 Também pode ser montado na parede.; - Base de tomada fixa 2P+t. 16A-250V~.; -*Ligação à terra Ref. 99= Ligação à terra tipo Schucko. Ref. 99F= ligação à terra tipo francesa - Com obturador de protecção; - Seção máxima do cabo para conexão dos terminais 6 mm²;...
- Page 6 Montagem: 4a. Montagem em trilho DIN: 1- Monte a base na posição mostrada no diagrama-1.; 2- Pressione a aba elástica de fixação (3) até encaixar conforme indicado no diagrama-2. esquema-1; Trilho DIN. ; esquema-2; 4b. Montagem na parede: 1- Marque os furos (em vermelho) na parede (A). ,2- Fure a parede e coloque as *buchas para os *parafusos de fixação (B-1º).;...
