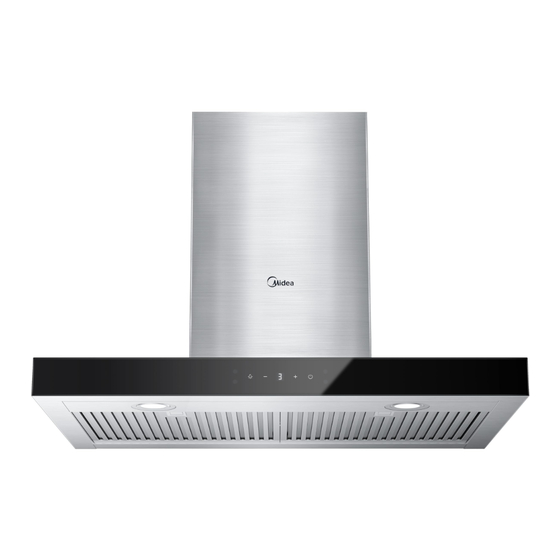

Cooker Hood
USER MANUAL
MVT30W9AST
Warning notices: Before using this product, please read this manual carefully and keep it for future reference.
The design and specifications are subject to change without prior notice for product improvement.
Consult with your dealer or manufacturer for details.
The diagram above is just for reference. Please take the appearance of the actual product as the standard.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MVT30W9AST and is the answer not in the manual?

Questions and answers

Related Manuals for Midea MVT30W9AST

Summary of Contents for Midea MVT30W9AST

  • Page 1 Cooker Hood USER MANUAL MVT30W9AST Warning notices: Before using this product, please read this manual carefully and keep it for future reference. The design and specifications are subject to change without prior notice for product improvement. Consult with your dealer or manufacturer for details.

  • Page 2: Table Of Contents

    THANK YOU LETTER Thank you for choosing Midea! Before using your new Midea product, please read this manual thoroughly to ensure that you know how to operate the features and CONTENTS THANK YOU LETTER SAFETY INSTRUCTIONS SPECIFICATIONS PRODUCT OVERVIEW PRODUCT INSTALLATION...

  • Page 3: Safety Instructions

    SAFETY INSTRUCTIONS Intended Use The following safety guidelines are intended to prevent unforeseen risks or damage from unsafe or incorrect operation of the appliance. Please check the packaging and appliance on arrival to make sure everything is intact to ensure safe operation. If you find any damage, please contact the retailer or dealer.
  • Page 4 INTENDED FOR RESIDENTIAL COOKING USE ONLY WARNING TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR INJURY TO PERSONS, OBSERVE THE FOLLOWING: Use this unit only in the manner intended by the manufacturer. If ● you have questions, contact the manufacturer at the address or telephone number listed in the warranty.
  • Page 5 TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE: Never leave surface units unattended at high settings. Boilovers ● cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings. Always turn hood ON when cooking at high heat or when flambe- ●...

  • Page 6: Specifications

    ● nents, operating blowers could catch onto hair, fingers and loose clothing. The vent hood and filters should be cleaned frequently. ● SAVE THESE INSTURCTIONS SPECIFICATIONS Product Model MVT30W9AST Voltage 120V~/60Hz Rated Power 323W Lighting Power 1.5W×2 Motor Power 320W...

  • Page 7: Product Overview

    PRODUCT OVERVIEW Components Ref. Qty. Product Components Hood Body,complete with: Controls, Light, Blower,Filter. Lower Decorative Chimney Upper Decorative Chimney The Activated Charcoal filter Qty. Documentation Instruction Manual Ref. Qty. Optional Installation Components Screws M5 x 1.97'' Wall Plugs Screws M4.2 x 0.37'' Hood fixing bracket Chimney fixing bracket...
  • Page 8 Dimensions unit：inch 11.26" 11.81" 19.69" Min. Min. 25.59" 25.59" Chimney Height 15.75"+15.35" 17.72" 25.59"-32.28" 17.72"-32.28"...
  • Page 9 Select Installation Type A. Vented Installation B. Non-Vented / Recirculation Installation A. Vented Installation Roof Discharge ● This canopy hood is designed for venting through the roof or wall. A 6" round vent system is needed for installation (not included). The hood exhaust opening is 6"...
  • Page 10 10.5" 2" min. 9.49" Vents and electrical should Vent and power 8.5" be installed in the gray supply cable shaded areas to provide a entry location clean finished look 20" min. Side Side cabinet cabinet 29.84" Centerline Cooking surface Caution Vent system must terminate to the outdoors except for non-vented (recirculating) ●...
  • Page 11 Hood Mounting Screw Installation: Determine and mark the centerline on the wall where the hood will be installed. Select a mounting height between a minimum of 25.6'' and a suggested maximum of 29.53'' above the range to the bottom of the hood. Mark a reference line on the wall. Tape template in place, aligning the template centerline and bottom of template with hood bottom line and with the centerline marked on the wall.

  • Page 12: Product Installation

    PRODUCT INSTALLATION Wall Drilling And Bracket Fixing unit：inch 2.36" 2.36" 3.15" 3.15" （1） 3.94" 3.94" Chimney 15.75"+15.35" 6.3"-19.69" Vertical reference line As a first step, proceed with the following drawings: A vertical line up to the ceiling or up to the upper limit, at the center of the area in ●...
  • Page 13 Mark Points: Mark a point (1) on the horizontal line A, 3.15" to the vertical reference line. ● Repeat this operation on the other side and on the vertical reference line, checking that ● the three marks are leveled. Mark a point (2) on the horizontal line B, 2.36" to the vertical reference line. ●...
  • Page 14 Upper Decorative Chimney： Insert the upper decorative chimney 2.2 into the lower decorative chimney 2.1 and ● drag it up to the horizontal line B. Connect upper decorative chimney 2.2 and chimney fixing bracket 21 with 2 screws ● 12 . 2×Screws(ST4.2*9.5) Warning Electrical Shock Hazard...

  • Page 15: Operation Instructions

    OPERATION INSTRUCTIONS Speed Adjustment. See Below Fig(For Some Models) Button Function Remarks Turns the lighting system on or o . Button on. Reduce the fan speed. When are on. When the fan is running. Display fan gear "1、2、3". Delayed shutdown mode, Display "0".

  • Page 16: Cleaning And Maintenance

    CLEANING AND MAINTENANCE Grease Filters CLEANING METAL SELF-SUPPORTING GREASE FILTERS The filters must be cleaned frequently and can be washed in ● a dishwasher or a hot detergent solution. Depress the latch to remove the filters. ● Avoid bending the filters when washing, and allow the filters ●...
  • Page 17 Lighting LIGHT REPLACEMENT Replacing the light modules The entire light module must be replaced. ● Before changing the light module(s), unplug the appliance or switch o the circuit ● breaker in the fuse box. Remove the grease filter. ● Disconnect the terminal of LED light. ●...

  • Page 18: Troubleshooting

    TROUBLESHOOTING Problem Possible reason Solution The blades are blocked. Check the blades ● The capacitor is damaged. Replace capacitor. ● Light on, but motor The motor is damaged. Replace motor. ● does not work The internal wiring of motor Replace motor. ●...

  • Page 19: Trademarks, Copyrights And Legal Statement

    Midea may constitute trademark infringement or unfair competition in violation of relevant laws. This manual is created by Midea and Midea reserves all copyrights thereof. No entity or individual may use, duplicate, modify, distribute in whole or in part this manual, or bundle or sell with other products without the prior written consent of Midea.

  • Page 20: Disposal And Recycling

    DISPOSAL AND RECYCLING Important instructions for environment Compliance with the WEEE Directive and Disposing of the Waster Product: This product complies with EU WEEE Directive (2012/19/EU). This product bears a classification symbol for waster electrical and electronic equipment (WEEE). This symbol indicates that this product shall not be disposed with other household wastes at the end of its service life.

  • Page 21: Data Protection Notice

    European Economic Area. Further information are provided on request. You can contact our Data Protection O cer via MideaDPO@midea.com. To exercise your rights such as right to object your personal date being processed for direct marketing purposes, please contact us via...
  • Page 22 www.midea.com...
  • Page 23 Hotte de la cuisinière GUIDE D’UTILISATION MVT30W9AST Avertissements : Avant d’utiliser ce produit, veuillez lire attentivement ce mode d’emploi et le garder pour une référence future. La conception et les spécifications sont sujettes à modification sans préavis aux fins d’améliorer le produit. Contactez votre revendeur ou fabricant pour plus de détails.
  • Page 24 LETTRE DE REMERCIEMENT Merci d’avoir choisi Midea ! Avant d’utiliser votre nouveau produit Midea, veuillez lire attentivement ce manuel afin de vous assurer que vous savez comment utiliser les caractéristiques et les fonctions de votre nouvel appareil en toute sécurité.

  • Page 25: Instructions De Sécurité

    INSTRUCTIONS DE SÉCURITÉ Utilisation prévue Les consignes de sécurité suivantes ont pour but de prévenir les risques ou les dommages imprévus résultant d’une utilisation dangereuse ou incorrecte de l’appareil. Veuillez vérifier l’emballage et l’appareil à l’arrivée pour vous assurer que tout est intact afin de garantir un fonctionnement sûr.
  • Page 26 DESTINÉ À UN USAGE RÉSIDENTIEL UNIQUEMENT AVERTISSEMENT POUR RÉDUIRE LES RISQUES D’INCENDIE, D’ÉLECTROCUTION OU DE BLESSURE, OBSERVEZ CE QUI SUIT : N’utilisez cet appareil que de la manière prévue par le fabricant. Si ● vous avez des questions, contactez le fabricant à l’adresse ou au numéro de téléphone indiqué...
  • Page 27 Lorsque les réglementations locales applicables comportent des ● exigences plus restrictives en matière d’installation et/ou de certification, ces exigences prévalent sur celles du présent document et l’installateur s’engage à s’y conformer à ses propres frais. POUR RÉDUIRE LE RISQUE D’INCENDIE DE GRAISSE SUR LA CUISINIÈRE : Ne laissez jamais les appareils de surface sans surveillance à...

  • Page 28: Spécifications

    La hotte et les filtres doivent être nettoyés régulièrement. ● CONSERVER CES CONSIGNES SPÉCIFICATIONS Modèle de produit MVT30W9AST Tension 120V~/60Hz Puissance nominale 323W Puissance d’éclairage 1.5W×2...

  • Page 29: Vue D'ensemble Du Produit

    VUE D'ENSEMBLE DU PRODUIT Éléments Réf. Qté. Composants du produit Corps de hotte, complet avec : commandes, ventilateur léger, filtre. Cheminée décorative inférieure Cheminée décorative supérieure Filtre à charbon actif Qté. Documentation Guide d'utilisation Réf. Qté. Éléments d’installation optionnels Vis M5 x 1.97'' Fiches murales Vis M4.2 x 0.37'' Support de fixation du capot...
  • Page 30 Dimensions unité : pouces 11.26" 11.81" 19.69" Min. Min. 25.59" 25.59" Cheminée Hauteur 15.75"+15.35" 17.72" 25.59"-32.28" 17.72"-32.28"...
  • Page 31 Sélectionner le type d’installation A. Installation ventilée B. Installation sans ventilation/recirculation A. Installation ventilée • Évacuation par le toit Cette hotte est conçue pour être ventilée à travers le toit ou le mur. Un système d’évent rond de 6" est nécessaire pour l’installation (non inclus). L’ouverture d’échappement de la hotte est ronde de 6".
  • Page 32 10.5" 2" min. 9.49" Les évents et les circuits Emplacement de 8.5" électriques doivent être l’évent et de installés dans les zones l’entrée du câble grisées afin d’obtenir une d’alimentation finition nette. 20" min. Meuble Meuble latéral latéral 29.84" Ligne médiane Surface de cuisson Mise en garde Le système d’évacuation doit se terminer à...
  • Page 33 Installation de la vis de montage de la hotte : Déterminez et marquez l’axe central du mur où la hotte sera installée. Choisissez une hauteur de montage comprise entre un minimum de 25.6'' et un maximum suggéré de 29.53'' au-dessus de la cuisinière jusqu’au bas de la hotte. Tracez une ligne de référence sur le mur.

  • Page 34: Installation Du Produit

    INSTALLATION DU PRODUIT Perçage des murs et fixation des supports unit：inch 2.36" 2.36" 3.15" 3.15" （1） 3.94" 3.94" Cheminée 15.75"+15.35" 6.3"-19.69" Vertical reference line Dans un premier temps, suivez les dessins suivants : Une ligne verticale jusqu’au plafond ou jusqu’à la limite supérieure, au centre de la ●...
  • Page 35 Points de repère : Faites un point (1) sur la ligne horizontale A, à 3.15" de la ligne verticale de référence. ● Répétez cette opération sur l’autre côté et sur la ligne de référence verticale, en ● vérifiant que les trois repères sont au même niveau. Faites un point (2) sur la ligne horizontale B, à...
  • Page 36 Cheminée décorative supérieure : Insérez la cheminée décorative supérieure 2.2 dans la cheminée décorative inférieure ● 2.1 et faites-la glisser jusqu'à la ligne horizontale B. Fixez la cheminée décorative supérieure 2.2 et le support de fixation de la cheminée 21 ●...

  • Page 37: Instructions Concernant Les Operations 1

    INSTRUCTIONS CONCERNANT LES OPERATIONS Réglage de la vitesse. Voir la figure ci-dessous (pour certains modèles) Touche Fonction Remarques Permet d'activer ou de désactiver le Bouton marche. système d'éclairage. Permet de réduire la vitesse du Lorsque sont allumés. ventilateur. A chage de la vitesse de ventilateur Lorsque le ventilateur «...

  • Page 38: Nettoyage Et Entretien 1

    NETTOYAGE ET ENTRETIEN Filtre à graisse NETTOYAGE DES FILTRES À GRAISSE MÉTALLIQUES AUTOPORTANTS Les filtres doivent être nettoyés fréquemment et peuvent ● être lavés au lave-vaisselle ou avec une solution détergente chaude. Appuyez sur le loquet pour retirer les filtres. ●...
  • Page 39 Éclairage REMPLACEMENT DE LA LUMIÈRE Remplacement des modules d’éclairage L’ensemble du module d’éclairage doit être remplacé. ● Avant de remplacer le(s) module(s) d’éclairage, débranchez l’appareil ou coupez le ● disjoncteur dans la boîte à fusibles. Retirez le filtre à graisse. ●...

  • Page 40: Résolution Des Problèmes

    RÉSOLUTION DES PROBLÈMES Problème Cause possible Solution • Les pales sont bloquées. Vérifiez les pales. • Le condensateur est Remplacez le condensateur. endommagé. La lumière s’allume, • Le moteur est endommagé. Remplacez le moteur. mais le moteur ne fonctionne pas •...

  • Page 41: Marques, Droits D'auteur Et Déclaration Légale

    Ce manuel est créé par Midea et Midea en réserve tous les droits d’auteur. Aucune entité ou personne ne peut utiliser, dupliquer, modifier, distribuer en totalité ou en partie ce manuel, ni le regrouper ou le vendre avec d’autres produits sans le consentement écrit...

  • Page 42: Élimination Et Recyclage

    ÉLIMINATION ET RECYCLAGE Instructions importantes relatives à l’environnement Conformité avec la directive DEEE et élimination du produit usagé : Ce produit est conforme à la directive DEEE de l’UE (2012/19/EU). Cet appareil porte un symbole de classification des déchets d’équipements électriques et électroniques (DEEE). Ce symbole indique que cet appareil, une fois usé, ne doit pas être mis au rebut au même titre que les autres déchets ménagers.

  • Page 43: Avis De Protection Des Données

    économique européen. Plus d’informations sont fournies sur demande. Vous pouvez contacter notre délégué à la protection des données à l’adresse suivante MideaDPO@midea.com. Pour exercer vos droits tels que le droit d’opposition au traitement de vos données personnelles à des fins de marketing direct, veuillez nous contacter à...
  • Page 44 16173000A23924...
