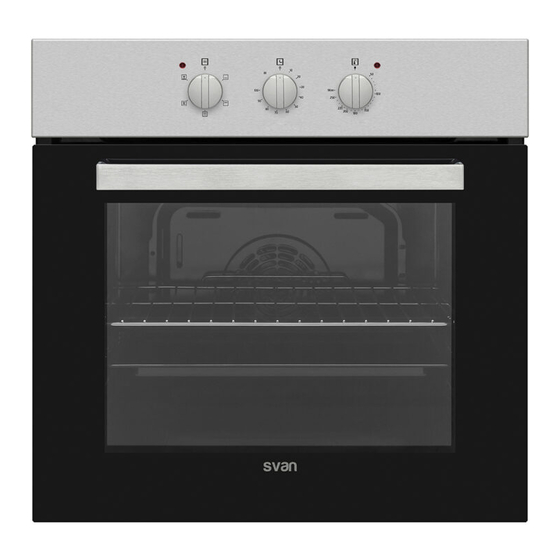

- Page 1 MANUAL DE USUARIO USER MANUAL HORNO DE INTEGRACIÓN BUILT - IN OVEN SHM4701X Lea atentamente este manual y guárdelo para futuras consultas. Read this manual carefully and keep it for future reference.
- Page 2 Gracias por elegir este producto. Este Manual de usuario contiene información de seguridad e instrucciones importantes relacionadas con el uso y mantenimiento del aparato. Tómese el tiempo que necesite para leer este Manual de usuario antes de usar el aparato y guárdelo por si tuviese que consultarlo más adelante.
-
Page 3: Table Of Contents
ÍNDICE 1.INSTRUCCIONES DE SEGURIDAD ................3 1.1. Advertencias generales de seguridad ................3 1.2. Advertencias para la instalación ..................5 1.3. Durante el uso ....................... 6 1.4. Durante la limpieza y el mantenimiento................. 7 2.INSTALACIÓN Y PREPARACIÓN PARA SU USO ............9 2.1. -
Page 4: Instrucciones De Seguridad
1. INSTRUCCIONES DE SEGURIDAD • Lea detenidamente todas las instrucciones antes de usar el aparato y guarde este manual en un lugar de fácil acceso para poder consultarlo cuando sea necesario. • Este manual ha sido redactado para más de un modelo. - Page 5 • Durante el uso, el aparato se calentará. Se debe tener cuidado a fin de evitar tocar los elementos de calentamiento que hay dentro del horno. • Durante el uso, los tiradores se pueden calentar en un corto período de tiempo. •...
-
Page 6: Advertencias Para La Instalación
compatibles. Las especificaciones de este aparato se indican en la etiqueta. PRECAUCIÓN: Este aparato solo ha sido diseñado para cocinar alimentos en el interior de una vivienda. No se debe usar para ningún otro fin o aplicación, como para uso no doméstico, en un entorno comercial o para calentar una habitación. -
Page 7: Durante El Uso
detecta algún tipo de defecto, no use el aparato y póngase en contacto inmediatamente con un agente de servicio cualificado. Los materiales empleados para el embalaje (nailon, grapas, espuma de estireno, etc.) pueden resultar dañinos para los niños y se deben recoger y retirar inmediatamente. •... -
Page 8: Durante La Limpieza Y El Mantenimiento
• En ningún caso se debe cubrir el horno con papel de aluminio, ya que existe la posibilidad de que se produzca un sobrecalentamiento. • No coloque platos o bandejas de horno directamente sobre la base del horno mientras se esté... - Page 9 • Para preservar la eficacia y seguridad del aparato, le recomendamos que use siempre piezas de repuesto originales y que llame a un agente de servicio autorizado cuando sea necesario. Declaración de conformidad de la CE Declaramos que nuestros productos cumplen con las directivas, decisiones y normativas europeas pertinentes y con los requisitos enumerados en los estándares mencionados.
-
Page 10: Instalación Ypreparación Para Su Uso
2. INSTALACIÓN Y directamente sobre un lavavajillas, frigorífico, congelador, lavadora o PREPARACIÓN PARA SU USO secadora. ADVERTENCIA: Este aparato debe instalarlo una persona de servicio 2.2. instAlAción del horno autorizada o un técnico cualificado siguiendo Los aparatos se suministran con kits de las instrucciones proporcionadas en esta instalación y se pueden instalar en una guía y cumpliendo las normativas locales... - Page 11 Instalación bajo una encimera Instalación en una unidad de pared Una vez que se hayan realizado las conexiones eléctricas, inserte el horno en el armario empujándolo hacia delante. Abra la puerta del horno e inserte 2 tornillos en los orificios que se encuentran en el bastidor del horno.
-
Page 12: Conexión Eléctrica Y Seguridad
2.3. conexión eléctricA y seguridAd • Fije el cable de alimentación a la abrazadera de cable y a continuación ADVERTENCIA: La conexión eléctrica cierre la tapa. de este aparato debe realizarla una persona de servicio autorizada o un • La conexión de la caja de terminales se electricista cualificado conforme a las encuentra en la caja de terminales. -
Page 13: Características Del Producto
3. CARACTERÍSTICAS DEL PRODUCTO Importante: Las especificaciones para el producto varían y el aspecto del aparato podría variar con respecto al mostrado en las figuras que se muestran debajo. Lista de componentes 1. Panel de mando 2. Tirador de puerta de horno 3. -
Page 14: Uso Del Producto
4. USO DEL PRODUCTO preparar bollería, pasteles, pasta al horno, lasaña y pizza. Se recomienda precalentar el horno durante 10 minutos y es mejor 4.1. controles del horno usar solo una bandeja a la vez con esta Mando de control de funciones del horno función. -
Page 15: Mesa De Cocción
4.2. mesA de cocción 4.4. Accesorios La rejilla EasyFix Limpie bien los accesorios con agua Platos caliente, detergente y un paño limpio suave cuando vaya a utilizarlos por primera vez. Hojaldre 2 - 3 - 4 170 - 190 35 - 45 Tarta 2 - 3 - 4 170 - 190... - Page 16 Parrilla La parrilla es ideal para asar o procesar alimentos en recipientes para hornos. ADVERTENCIA Coloque la rejilla correctamente en la cavidad del horno y empújela hasta el final. Colector de agua A veces al cocinar, se produce condensación en el cristal interior de la puerta del horno. Esto no significa que el producto esté...
-
Page 17: Limpieza Y Mantenimiento
5. LIMPIEZA Y MANTENIMIENTO • Utilice limpiacristales para limpiar el interior y el exterior de las partes de cristal. A continuación enjuáguelas y 5.1. limpiezA séquelas bien con un trapo seco. ADVERTENCIA: Apague el aparato y Limpieza de las partes de acero deje que se enfríe antes de limpiarlo. - Page 18 final. Para cambiar el cristal interior: 2. Empuje el cristal hacia el soporte de 3. Cierre la puerta hasta que esté colocación y bajo él (y), en la dirección de B. prácticamente en la posición de cierre total y quite la puerta tirando de ella hacia usted. 3.
-
Page 19: Mantenimiento
5.2. mAntenimiento ADVERTENCIA: El mantenimiento de este aparato solo debe llevarlo a cabo una persona de servicio autorizada o un técnico cualificado. Cambio de la lámpara del horno ADVERTENCIA: Apague el aparato y deje que se enfríe antes de limpiarlo. •... -
Page 20: Solución De Problemas Y Transporte
6. SOLUCIÓN DE PROBLEMAS Y TRANSPORTE 6.1. solución de problemAs Si sigue teniendo algún problema con su aparato tras comprobar estos pasos básicos de resolución de problemas, póngase en contacto con un técnico de servicio autorizado o con un técnico cualificado. Problema Posible causa Solución... -
Page 21: Especificaciones Técnicas
7. ESPECIFICACIONES TÉCNICAS 7.1. FichA energéticA Marca Modelo SHM4701X Tipo de horno ELÉCTRICO Masa 29,5 Índice de eficiencia energética – convencional 103,6 Índice de eficiencia energética – ventilación forzada 94,0 Clase energética Consumo de energía (electricidad) - convencional kWh/ciclo 0,87 Consumo de energía (electricidad) –... - Page 22 Obrigado por escolher este produto. Este Manual de Utilizador contém informações de segurança e instruções importantes relativamente ao manuseamento e manutenção do seu eletrodoméstico. Por favor, despenda algum tempo a ler este Manual de Utilizador antes de utilizar o seu eletrodoméstico e guarde-o para referência futura.
- Page 23 ÍNDICE 1.INSTRUÇÕES DE SEGURANÇA ..................3 1.1. Avisos Gerais de Segurança ..................3 1.2. Avisos de instalação ...................... 5 1.3. Durante a Utilização ...................... 6 1.4. Durante a Limpeza e Manutenção ................7 2. INSTALAÇÃO E PREPARAÇÃO PARA UTILIZAÇÃO ............9 2.1.
-
Page 24: Instruções De Segurança
1. INSTRUÇÕES DE SEGURANÇA • Leia cuidadosamente todas as instruções antes de utilizar o seu eletrodoméstico e guarde-as num local conveniente para consulta quando necessário. • Este manual foi preparado para mais do que um modelo, portanto, o seu eletrodoméstico poderá não possuir algumas das características aqui descritas. - Page 25 • Durante a utilização o eletrodoméstico irá ficar quente. Deverá ser tido cuidado para evitar tocar nos elementos quentes dentro do forno. • As pegas podem ficar quentes após um curto período durante a utilização. • Não utilize detergentes abrasivos ou escovas de arame para limpar o vidro da porta do forno ou outras superfícies.
-
Page 26: Avisos De Instalação
CUIDADO: Este eletrodoméstico foi concebido apenas para cozinhar alimentos e serve apenas para uso doméstico. Não deverá ser utilizado para qualquer outro propósito ou em qualquer outra aplicação, como por exemplo, utilização não doméstica, em ambiente comercial ou para aquecer uma divisão. -
Page 27: Durante A Utilização
qualificado imediatamente. O material utilizado no embalamento (nylon, agrafos, isopor, etc.) poderá ser perigoso para crianças e deverão ser imediatamente removidos e recolhidos. • Proteja o seu eletrodoméstico da atmosfera. Não o exponha ao sol, à chuva, à neve, ao pó ou a humidade em excesso. -
Page 28: Durante A Limpeza E Manutenção
extremamente quente e pode danificar o produto. Não deixe o fogão sozinho quando cozinhar com óleos líquidos ou sólidos. Os mesmos poderão pegar fogo em condições de aquecimento extremas. Nunca coloque água sobre as chamas que são causadas pelo óleo, ao invés disso, desligue o fogão e cubra a panela com a tampa ou com um cobertor de incêndio. - Page 29 Declaração de Conformidade CE Declaramos que os nossos produtos cumprem com as Diretivas, Decisões e Regulamentações Europeias e com os requisitos listados nos padrões referenciados. Este eletrodoméstico foi indicado para ser apenas utilizado para cozinhar em casa. Qualquer outra utilização (como por exemplo, aquecer uma divisão) é...
-
Page 30: Instalação E Preparação Para Utilização
2. INSTALAÇÃO E PREPARAÇÃO • O eletrodoméstico não deverá ser instalado diretamente por cima de PARA UTILIZAÇÃO uma máquina de lavar, frigorífico, NOTA: Este eletrodoméstico deverá congelador, máquina de lavar ou ser instalado por uma pessoa de máquina de secar. serviço autorizada ou técnico qualificado, de acordo com as instruções neste guia e 2.2. - Page 31 Instalação debaixo de bancada Instalação numa unidade de parede Após a realização das conexões elétricas, insira o forno no armário empurrando-o para a frente. Abra a porta do forno e insira 2 parafusos nos orifícios localizados na estrutura do forno. Enquanto a estrutura do produto toca na superfície de madeira do armário, aperte os parafusos.
-
Page 32: Segurança E Ligação Elétrica
2.3. seGurAnçA e liGAção elétricA • Fixe o cabo de alimentação no grampo do cabo e depois feche a tampa. NOTA: A ligação elétrica deste eletrodoméstico deverá ser realizada • A conexão da caixa terminal é colocada por uma pessoa de serviço autorizada na caixa terminal. -
Page 33: Características Do Produto
3. CARACTERÍSTICAS DO PRODUTO Importante: As especificações do produto variam e a aparência do seu eletrodoméstico poderá ser diferente daquilo que é indicado nas imagens abaixo. Lista de Componentes 1. Painel de Controlo 2. Pega da Porta do Forno 3. Porta do Forno Painel de Controlo 4. -
Page 34: Utilização Do Produto
4. UTILIZAÇÃO DO PRODUTO assegurando um cozinhar adequado dos alimentos. Isto é ideal para fazer bolos, massa, lasanha e pizza. O pré- 4.1. controlos do Forno aquecimento do forno durante 10 minutos é recomendado e é o adequado para Botão Giratório de Controlo de Função cozinhar em apenas uma prateleira de uma de Forno vez, nesta função. -
Page 35: Mesa De Cozinhar
4.2. mesA de cozinhAr 4.4. Acessórios Grelha EasyFix Antes da primeira utilização, limpe bem os Pratos acessórios com água morna, detergente e um pano limpo macio. Massa Folhada 2 - 3 - 4 170 - 190 35 - 45 Bolo 2 - 3 - 4 170 - 190 30 - 40... - Page 36 Rede de Arame A rede de arame deverá ser utilizada para grelhar ou para processar alimentos em recipientes que podem ir ao forno. AVISO Coloque a grelha corretamente em qualquer suporte de prateleira correspondente na cavidade do forno e empurre-a até ao fim. Coletor de Água Em alguns casos, aquando da cozedura, poderá...
-
Page 37: Limpeza E Manutenção
5. LIMPEZA E MANUTENÇÃO Limpar as Partes de Vidro • Limpe as partes de vidro do seu 5.1. limpezA eletrodoméstico com regularidade. NOTA: Desligue o eletrodoméstico e • Utilize um detergente limpa-vidros para deixe que o mesmo arrefeça antes de limpar o interior e o exterior das partes realizar a limpeza. - Page 38 Substituir o vidro interior: 3. Fechar a porta até quase atingir a 2. Empurre o vidro na direção e debaixo do posição de fecho total e retire a porta suporte de localização (y) na direção de B. puxando-a na sua direção. 3.
-
Page 39: Manutenção
5.2. mAnutenção NOTA: A manutenção deste eletrodoméstico deverá ser realizada apenas por uma pessoa de serviço autorizada ou por um técnico qualificado. Mudar a Lâmpada do Forno NOTA: Desligue o eletrodoméstico e deixe que o mesmo arrefeça antes de limpar o eletrodoméstico. •... -
Page 40: Resolução De Problemas E Trasporte
6. RESOLUÇÃO DE PROBLEMAS E TRASPORTE 6.1. resolução de problemAs Se ainda assim tiver um problema com o seu eletrodoméstico, após a verificação destes passos de resolução de problemas básicos, por favor, entre em contacto com a pessoa de serviço autorizada ou com um técnico qualificado. Problema Causa Possível Solução... - Page 41 Thank you for choosing this product. This User Manual contains important safety information and instructions on the operation and maintenance of your appliance. Please take the time to read this User Manual before using your appliance and keep this book for future reference. Icon Type Meaning...
- Page 42 CONTENTS 1.SAFETY INSTRUCTIONS ....................3 1.1 General Safety Warnings ....................3 1.2 Installation Warnings ...................... 5 1.3 During Use........................6 1.4 During Cleaning and Maintenance ................. 7 2.INSTALLATION AND PREPARATION FOR USE .............. 9 2.1 Instructions for the Installer .................... 9 2.2 Installation of the Oven ....................
-
Page 43: Safety Instructions
1. SAFETY INSTRUCTIONS • Carefully read all instructions before using your appliance and keep them in a convenient place for reference when necessary. • This manual has been prepared for more than one model therefore your appliance may not have some of the features described within. - Page 44 the oven. • Handles may get hot after a short period during use. • Do not use harsh abrasive cleaners or scourers to clean the oven door glass and other surface. They can scratch the surfaces which may result in shattering of the door glass or damage to surfaces.
-
Page 45: Installation Warnings
heating a room. • Do not use the oven door handles to lift or move the appliance. • All possible measures have been taken to ensure your safety. Since the glass may break, care should be taken while cleaning to avoid scratching. Avoid hitting or knocking the glass with accessories. -
Page 46: During Use
• Any materials (i.e. cabinets) around the appliance must be able to withstand a minimum temperature of 100°C. • The appliance must not be installed behind a decorative door, in order to avoid overheating. 1.3 DurinG uSe • When you first use your oven you may notice a slight smell. -
Page 47: During Cleaning And Maintenance
• Make sure the appliance control knobs are always in the “0” (stop) position when it is not in use. • The trays incline when pulled out. Take care not to spill or drop hot food while removing it from the ovens. - Page 48 CE Declaration of conformity We declare that our products meet the applicable European Directives, Decisions and Regulations and the requirements listed in the standards referenced. This appliance has been designed to be used only for home cooking. Any other use (such as heating a room) is improper and dangerous.
-
Page 49: Installation And Preparation For Use
2. INSTALLATION AND 2.2 inStallation of the oven PREPARATION FOR USE The appliances are supplied with installation kits and can be installed in a WARNING : This appliance must be worktop with the appropriate dimensions. installed by an authorised service The dimensions for hob and oven person or qualified technician, according to installation are given below. - Page 50 Installation under a worktop Installation in a wall unit After making the electrical connections, insert the oven into the cabinet by pushing it forward. Open the oven door and insert 2 screws in the holes located on the oven frame. While the product frame touches the wooden surface of the cabinet, tighten the screws.
-
Page 51: Electrical Connection And Safety
2.3 eleCtriCal ConneCtion anD Safety WARNING: The electrical connection Blue of this appliance should be carried out by an authorised service person or qualified electrician, according to the instructions in this guide and in compliance with the current local regulations. WARNING: THE APPLIANCE MUST BE EARTHED. -
Page 52: Product Features
3. PRODUCT FEATURES Important: Specifications for the product vary and the appearance of your appliance may differ from that shown in the figures below. List of Components 1. Control Panel 2. Oven Door Handle 3. Oven Door Control Panel 4. Timer 5. -
Page 53: Use Of Product
4. USE OF PRODUCT function. Fan Function: The oven’s thermostat and 4.1 oven ControlS warning lights will Oven function control knob switch on, and the Turn the knob to the corresponding symbol upper and lower of the desired cooking function. For the heating elements and details of different functions see ´Oven fan will start operating. -
Page 54: Cooking Table
4.2 CookinG table 4.4 aCCeSSorieS The EasyFix Wire Rack Clean the accessories thoroughly with warm water, detergent and a soft clean Dishes cloth on first use. Puff Pastry 2 - 3 - 4 170-190 35-45 Cake 2 - 3 - 4 170-190 30-40 Cookie... - Page 55 The Wire Grid The wire grid is best used for grilling or for processing food in oven-friendly containers. WARNING Place the grid to any corresponding rack in the oven cavity correctly and push it to the end. The Water Collector In some cases of cooking, condensation may appear on the inner glass of the oven door.
-
Page 56: Cleaning And Maintenance
5. CLEANING AND and outside of the glass parts. Then, rinse and dry them thoroughly with a dry MAINTENANCE cloth. Cleaning the Stainless Steel Parts (if 5.1 CleaninG available) WARNING: Switch off the appliance and allow it to cool before cleaning is •... - Page 57 3. Place the glass under the location bracket (x) in the direction of C. Removal of the Wire Shelf To remove the wire rack, pull the wire rack as shown in the figure. After releasing it from the clips (a), lift it up. If the oven door is a triple glass oven door, the third glass layer can be removed the same way as the second...
-
Page 58: Maintenance
5.2 MaintenanCe WARNING: The maintenance of this appliance should be carried out by an authorised service person or qualified technician only. Changing the Oven Lamp WARNING: Switch off the appliance and allow it to cool before cleaning your appliance. • Remove the glass lens, then remove the bulb. -
Page 59: Troubleshooting & Transport
6. TROUBLESHOOTING & TRANSPORT 6.1 troubleShootinG If you still have a problem with your appliance after checking these basic troubleshooting steps, please contact an authorised service person or qualified technician. Problem Possible Cause Solution Check whether there is power supplied. Oven does not switch on. - Page 60 52500198 SVAN TRADING S.L. Imported by B73737553 Av. Altos Hornos S/N. Pto. Sagunto (46520). Valencia, España. info@svanelectro.com 960600034...
