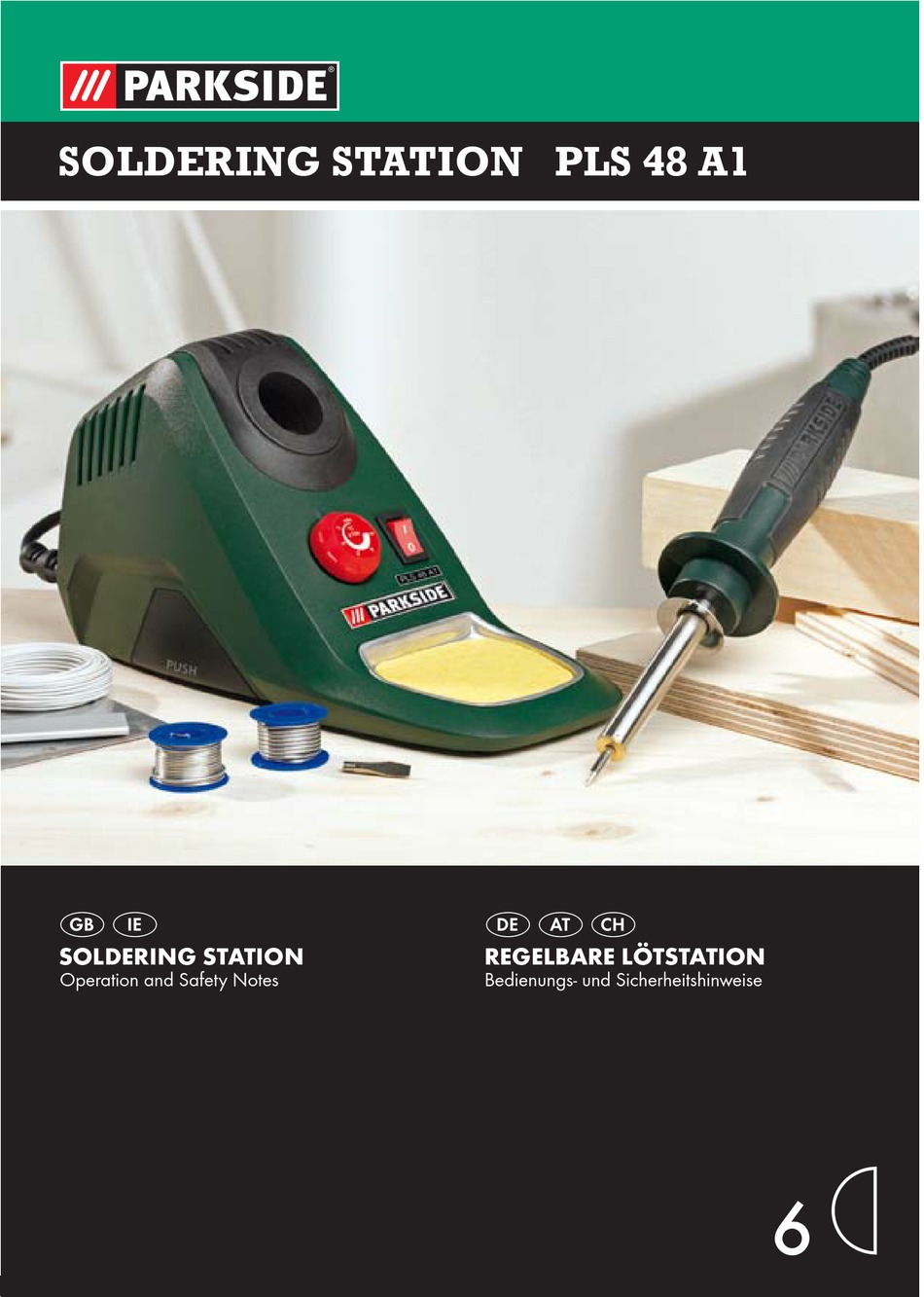

- Page 1 SOLDERING STATION PLS 48 A1 SOLDERING STATION REGELBARE LÖTSTATION Operation and Safety Notes Bedienungs- und Sicherheitshinweise...
- Page 2 Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. GB / IE...
-
Page 4: Table Of Contents
1. Workplace safety ...............Page 9 2. Electrical safety ..............Page 9 3. Personal safety ..............Page 10 4. Careful handling and use of electrical power tools ..Page 12 Original accessories / attachments ........Page 13 Before first use Inserting / replacing soldering tips ........Page 13 Using the product Switching on / off and setting the temperature ....Page 14... - Page 5 Watts (Effective power) Wear a breathing / dust mask, protective glasses, gloves and clothing. Keep children away from electrical devices! For indoor use only! Check that the device, mains lead and plug are in good condition! Do not smoke! GB/IE...
-
Page 6: Introduction
Introduction Please make sure you familiarise yourself fully with the way the device works before you use it for the first time and that you understand how to handle it correctly. Please read the operating instructions below. Be careful to keep these advice notes and if necessary pass them on to a third party. -
Page 7: Features And Equipment
Temperature regulator Soldering tip © Included items 1 Soldering station with PLS 48 A1 soldering pencil includes 2 standard soldering tips (1 x mounted) 1 Tin solder, 1.0 mm, 20 g 1 Tin solder, 1.5 mm, 20 g 1 Solder sponge 1 Operating instructions ©... -
Page 8: Safety Advice
2. Electrical safety To avoid danger to life from electric shock: a) The mains plug on the device must match the mains sock- et. The plug must not be modified in any way. Do not use an adapter plug with devices fitted with a protec- tive earth. -
Page 9: Personal Safety
Always keep the mains lead out of the operating area and run it away from the rear of the device. g) Always pull out the mains plug if you are about to leave the device unattended or wish to carry out any tasks on the device. - Page 10 Always let the device cool before you replace components on the device, clean it or check its condition. ½ After use let the soldering pencil cool down in air only. Under no circumstances quench the tip in water! ½ CAUTION! DANGER OF FIRE! Place the soldering pencil down only in the special multifunctional holder or on a fire-resistant pad.
-
Page 11: Careful Handling And Use Of Electrical Power Tools
When not in use always ensure that electrical power tools are kept out of reach of children. Do not let any- one use the device if he or she is not familiar with it or has not read the instructions and advice. Electrical power tools are dangerous when they are used by inexperienced people. -
Page 12: Original Accessories / Attachments
first time and before using a new soldering tip. To do this follow these steps: Insert the mains plug into a mains socket and press the ON / OFF switch into position “I”. Turn the temperature regulator to 2 and allow a little solder to flow and deposit a thin continuous film over the surface of the sol-... -
Page 13: Using The Product
The precise settings may vary, depending on the solder and the manufacturer. Level min = room temperature Setting 1 = approx. 100 °C – warming up stage and for solder with a low melting point Setting 2 = 200 °C melting point of most common soft solders Setting 3 = 300 °C normal operating temperature, e.g. -
Page 14: Solder Sponge
Press the ON / OFF switch into setting “0”. If the device is not being used, pull the mains lead out of the mains socket. Overheating protection: This device has overheating protection. This is triggered by the device reaching too high a temperature. -
Page 15: Maintenance And Cleaning
Exceptions are permitted if the person carrying out such changes or repairs is qualified or trained to do so. Try every application out on surplus material and see if you get the effect you wish to have. This means you will avoid damaging the item you wish to work on. -
Page 16: Service Centre
½ WARNING! Have your device repaired only by qualified specialist personnel using original manufactur- er parts only. This will ensure that your device remains safe to use. ½ WARNING! If the plug or mains lead needs to be replaced, always have the replacement carried out by the manufacturer or his service centre. -
Page 17: Disposal
Warranty / Disposal The warranty is void in the case of abusive and improper handling, use of force and internal tampering not carried out by our authorized service branch. Your statutory rights are not restricted in any way by this warranty. The warranty period will not be extended by repairs made unter warranty. -
Page 18: Declaration Of Conformity / Producer
Contact your local refuse disposal authority for more details of how to dispose of your worn-out devices. ©... - Page 19 Soldering station PLS 48 A1 Date of manufacture (DOM): 08 - 2010 Serial number: IAN 54327 Bochum, 31.08.2010 Hans Kompernaß - Managing Director - We reserve the right to make technical modifications in the course of product development. 20 GB/IE...
- Page 20 Technische Daten ..............Seite 24 Sicherheitshinweise 1. Arbeitsplatz.................Seite 25 2. Elektrische Sicherheit ............Seite 25 3. Sicherheit von Personen .............Seite 26 4. Verwendung und Behandlung des Elektrowerkzeugs ..Seite 28 Originalzubehör / -zusatzgeräte ...........Seite 29 Vor der Inbetriebnahme Lötspitzen einsetzen / wechseln ..........Seite 29 Inbetriebnahme Ein- / ausschalten und Temperatur einstellen ......Seite 30...
- Page 21 Einleitung Einleitung In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet: Bedienungsanleitung lesen! Warn- und Sicherheitshinweise beachten! Vorsicht vor elektrischem Schlag! Lebensgefahr! Explosionsgefahr! Brandgefahr! Warnung vor heißen Oberflächen! Volt (Wechselspannung) Watt (Wirkleistung) Tragen Sie eine Atem- / Staubschutzmaske, eine Schutzbrille, Schutzhandschuhe und Schutzkleidung.
-
Page 22: Einleitung
Es ist dabei für Anwendungen wie Lötarbeiten, Holzbrennen, Schweißkleben von Kunststoffen und das Aufbringen von Verzierungen bestimmt. Benutzen Sie das Gerät nur wie beschrieben und für die an- gegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß... -
Page 23: Ausstattung
EIN- / AUS-Schalter Zubehörfach Lötzinn Lötschwamm Temperaturregler Lötspitze © Lieferumfang 1 Lötstation mit Feinlötkolben PLS 48 A1 inkl. 2 Standard-Lötspitzen (1 x vormontiert) 1 Lötzinn, 1,0 mm, 20 g 1 Lötzinn, 1,5 mm, 20 g 1 Lötschwamm 1 Bedienungsanleitung © Technische Daten... -
Page 24: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise ½ VORSICHT! Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen. 1. Arbeitsplatz a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. -
Page 25: Sicherheit Von Personen
Halten Sie das Netzkabel stets vom Wirkungskreis des Gerätes fern und führen Sie es nach hinten vom Gerät weg. g) Ziehen Sie immer den Netzstecker, wenn Sie das Gerät unbeauf- sichtigt lassen, oder Arbeiten am Gerät durchführen. 3. Sicherheit von Personen a) Dieses Gerät ist nicht dafür bestimmt, durch Personen... - Page 26 Verbrennungsgefahr. Lassen Sie das Gerät unbedingt abkühlen, bevor Sie Gerätekomponenten wechseln, reinigen oder überprüfen. ½ Lassen Sie den Feinlötkolben nach der Arbeit nur von der Luft ab- kühlen. Auf keinen Fall mit Wasser abschrecken! ½ VORSICHT! BRANDGEFAHR! Verwenden Sie nur die spezielle Multifunktionshalterung oder eine andere feu- erfeste Unterlage zum Absetzen des heißen Feinlötkolbens.
-
Page 27: Verwendung Und Behandlung Des Elektrowerkzeugs
Belüftung der Arbeitsstätte. Ferner werden Schutzhandschuhe, Mundschutz sowie eine Arbeitsschürze empfohlen. ½ Vermeiden Sie es, in Räumen, in denen gelötet wird, zu essen, zu trinken und zu rauchen. Andernfalls könnten an den Händen haftende Bleispuren über Lebensmittel oder Zigaretten in den menschlichen Organismus gelangen. -
Page 28: Originalzubehör / -Zusatzgeräte
Elektrowerkzeugen. © Originalzubehör / -zusatzgeräte ½ Benutzen Sie nur Zubehör, das in der Bedienungsanleitung angegeben ist. Der Gebrauch anderer als hier empfohlenen Teile oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. © Vor der Inbetriebnahme © Lötspitzen einsetzen / wechseln VORSICHT! VERBRENNUNGSGEFAHR! Heizen Sie den Feinlötkolben nie ohne Spitze auf. -
Page 29: Inbetriebnahme
Lötmittel und das Lötzinn fließt nicht. Darüber hinaus können die zu bearbeitenden Materialien zerstört werden. Nachstehend Temperatureinstellungen für die gängigsten Anwendungen. Je nach Lötzinn / Hersteller sind Unterschiede möglich. Stufe min = Raumtemperatur Stufe 1 = ca. 100 °C – Aufwärmstufe und für Lote mit entsprechend niedriger Schmelztemperatur 30 DE/AT/CH... -
Page 30: Lötschwamm
Stufe 2 = 200 °C Schmelzpunkt der häufigst verwendeten Weichlote Stufe 3 = 300 °C Normalbetrieb, z.B. auch für Holzbrennen Stufe 4 = 400 °C hohe Löttemperatur, z.B. zum Entlöten kleiner Lötstellen Stufe 5 = 500 °C – maximale Löttemperatur, z.B. zum Entlöten großer Lötstellen... -
Page 31: Löten
Inbetriebnahme © Löten — Der Feinlötkolben ist mit einer Nennleistung von 48 Watt ideal für Elektroniklötungen (siehe Abb. A, B). — Durch seine Bauform ist er besonders für schwer zugängliche und feine Lötarbeiten geeignet. Reinigen Sie die Lötspitze am feuchten Lötschwamm Nach dem Reinigen muss die Lötspitze... -
Page 32: Wartung Und Reinigung
Wartung und Reinigung VERLETZUNGSGEFAHR! Ziehen Sie immer WARNUNG! den Netzstecker aus der Steckdose und lassen Sie das Gerät abkühlen, bevor Sie Arbeiten am Gerät durchführen. Reinigen Sie das Gerät nach Abschluss der Arbeit. Verwenden Sie zur Reinigung des Gehäuses ein Tuch und ggf. ein mildes Reinigungsmittel. - Page 33 Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Schraven Service- und Dienstleistungs GmbH Tel.: + 49 (0) 180 5 008107 (0,14 € / Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 € / Min.) Fax: +49 (0) 2832 3532 e-mail: support.de@kompernass.com Kompernaß...
-
Page 34: Entsorgung
Materialien. Sie können in den örtlichen Behältern ent- sorgt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002 / 96 / EC über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wieder- verwertung zugeführt werden. - Page 35 Elektromagnetische Verträglichkeit (2004 / 108 / EC) angewandte harmonisierte Normen EN 55014-1: 2006 EN 55014-2/A2: 2008 EN 60335-1: 2002+A1, A11: 2004+A2, A12: 2006+A13: 2008 EN 60335-2-45: 2002+A1: 2008 EN 61000-3-2: 2006 EN 61000-3-3: 2008 EN 62233: 2008 Gerätetyp / Bezeichnung: Regelbare Lötstation PLS 48 A1...
- Page 36 IAN 54327 KOMPERNASS GMBH Burgstraße 21 D-44867 Bochum © by ORFGEN Marketing Last Information Update · Stand der Informationen: 08 / 2010 · Ident.-No.: PLS 48 A1082010-6...
