Televes OPMVFLRJ45 Manual

MINI COMPROBADOR DE FIBRA ÓPTICA (OPM y VFL) Y CABLE DE DATOS
MINI TESTER FOR OPTICAL FIBER (OPM AND VFL) AND DATA CABLE
Ref. 236780 (OPMVFLRJ45)

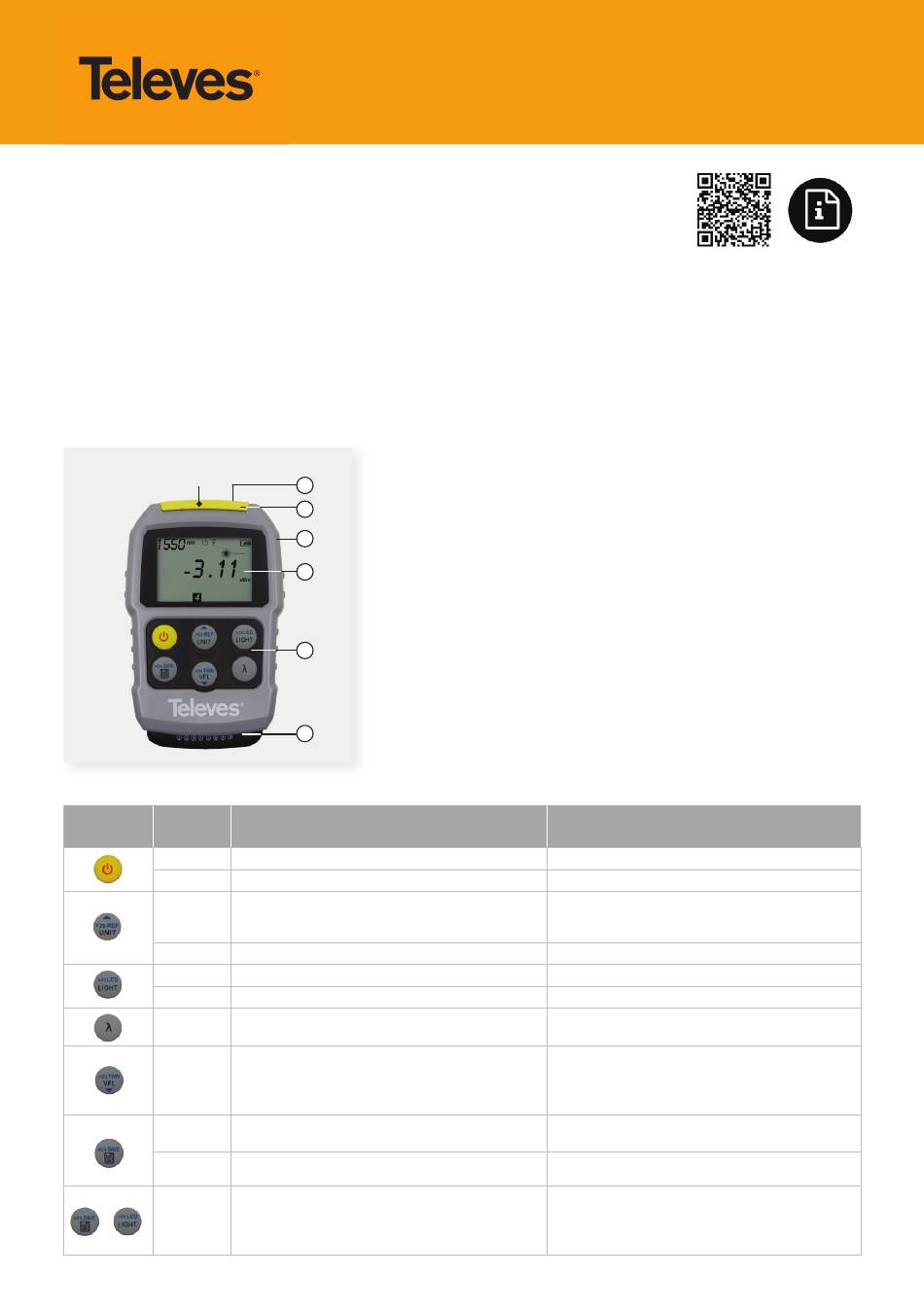

Descripción del producto
1. Linterna
2. Tapa protectora y conectores de fibra: localizador visual de fallos (VFL) y
medidor de potencia óptica (OPM)
3. Puerto USB Tipo-C
(3)
4. Pantalla 1.88"
5. Botones de navegación
6. Comprobador remoto RJ45-UTP
(4) (5)
Presione para abrir tapa protectora
Press to open protective cover
Funcionamiento
Botón Pulsación
Botones de navegación
Button Press
Corta / Short Desactivar la función de apagado automático, una vez encendido.
Larga / Long Encender /apagar el equipo.
Cambiar la unidad de medida (dBm,dB y mW).
Corta / Short En el modo de calibración de usuario, para aumentar 0,05 dB.
Muestra la anterior medida guardada, en el menú guardar.
Larga / Long Fijar el valor de medición actual como valor de referencia.
Corta / Short Encender/apagar la retroiluminación de la pantalla.
Larga / Long Activar la linterna.
Seleccionar la longitud de onda:
Corta / Short
850/1300/1310/1490/1550/1625/ 1650 nm
Encender/apagar el VFL.
Cambiar CW/1Hz/2Hz.
Corta / Short
En el modo de calibración del usuario, para disminuir 0,05 dB.
Muestra la seguiente medida guardada, en el menú guardar.
Acceder menú guardar, para visualizar las medidas guardadas en el
Corta / Short
equipo.
Guardar el valor de la medida actual. (Máx. 50 medidas, sobrescribirá
Larga / Long
automáticamente la primera medida grabada.
Entrar/salir en el modo de calibración del usuario. (La calibración se
guardará automáticamente después de salir).
+
Corta / Short
Nota: para restablecer el valor de calibración de usuario pulse (UNIT+
LIGHT)
(1)(2)
(1) Tapa protectora (VFL y OPM), lea las instrucciones de Seguridad.
Protective cover (VFL and OPM), read Safety precautions.
1
(2) Conectores fibra: férula 2,5mm UPP (universal push pull, soporta conectores SC, FC y ST)
2
Fiber connectors - 2.5mm Ferrule UPP (universal push pull, supports SC, FC and ST connectors).
(3) Puerto USB Tipo-C, el equipo se puede alimentar por el puerto USB-C o por Pilas 3*AAA (no
3
incluidas).
USB Type-C port, the device can be powered by the USB-C port or by 3*AAA batteries (not included).
4
(4) Adaptador remoto RJ45: pulse el botón trasero para liberar.
RJ45 remote tester: press rear button to release.
(5) Conecte el cable a comprobar entre el adaptador remoto y la unidad principal y la prueba de
secuencia se iniciará automáticamente. Las conexiones anómalas, como cables cortocircuitados,
5
abiertos o cruzados, se detectan fácilmente comparando la luz LED del comprobador remoto y
el número correspondiente de la unidad principal.
Connect the cable to be tested between the remote adapter to the main unit and the sequence test
will start automatically. Abnormal connections such as short-circuited, open or crossed cables are
easily detected by comparing the LED light on the remote and the corresponding number in the
6
main unit.
Product description
1. Flashlight
2. Protective cover and optical connectors: visual fault locator (VFL) and optical
power meter (OPM)
(1)(2)
3. Type-C USB port
(3)
4. 1.88" Display
5. Navigation buttons
6. UTP-RJ45 remote tester
(4) (5)
Operation
Navigation bu ttons
Turn OFF the Auto- Power OFF function.
Turn ON/OFF the equipment.
Switch measurement unit (dBm,dB and mW).
In user calibration mode, increase 0.05dB.
Display last saved measure value, in the save menu.
Set the current measurement value as a reference value.
Turn ON/OFF the display backlight.
Activate the flashlight
Select measurement wavelength:
850/1300/1310/1490/1550/1625/1650 nm
Turn ON/OFF the VFL.
Switch CW/1Hz / 2Hz.
In User calibration mode, decrease 0.05dB.
Display next saved measure value, in the save menu.
Access to save menu, to display the measures stored in the equipment.
Save the current measure value. (Máx. 50 values, it will automatically
overwrite the first data history).
Enter / Quit calibration mode. (Calibration will auto saved after quit).
Note: to reset the user calibration value press (UNIT+ LIGHT).
DATACOM
https://qr.televes.com/A87330
