Fortin EVO-ALL THAR-CHR7 Manual

ALL

THARNESS INSTALLATION

THAR-CHR7
INSTALLATION HARNAIS
VEHICLE
VEHICULES
JEEP
Cherokee
Tip-key

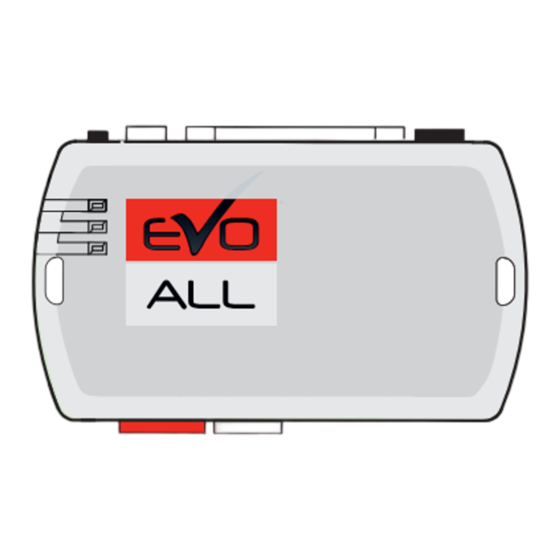

MODEL: EVO-ALL
DATE:02/2019
FORTIN.CA
2019
SN: 000000 00000
MADE IN CANADA
© 2018 ALL RIGHTS RESERVED
D'UN CONTACT DE CAPOT
NOTES
The vehicle's OEM remote will remain
functional while the engine is running.
ATTENTION THE T-HARNESS CURRENT IS LIMITED AT 5
AMP MAXIMUM.
If the parking lights (+) require more than 5Amp. connect the
remote-starter's power directly to the vehicles battery with the
appropriate fuse. Some remote starters can not be powered
through Data-Link. In these cases connect the remote
starter's fused 12V power wire directly to the T-Harness.
Parts required (Not included)
1X Fuse 5 Amp
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH MUST BE INSTALLED
* HOOD PIN
IF THE VEHICLE CAN BE REMOTE STARTED WITH THE HOOD OPEN,
SET FUNCTION A11 TO OFF.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT, DOIT ÊTRE INSTALLÉ SI LE
DE CAPOT
VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE CAPOT EST OUVERT,
PROGRAMMEZ LA FONCTION A11 À NON.
1 / 8
Page
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule supportées dans ce
YEARS
ANNÉES
2019-2021 • •
QR CODE
COMPATIBLE
ON THE LABEL
MODULE
MANUFACTURED
REQUIRED:
2019
AFTER:
CODE QR
MODULE
L'ÉTIQUETTE
COMPATIBLE
REQUIS: FABRIQUÉ APRÈS:
2019
Program bypass option
OPTION COMFORT GROUP:
Programmez l'option du contournement
OPTION DE CONFORT:
IF THE VEHICLE IS NOT EQUIPPED
WITH FUNCTIONAL HOOD PIN:
SI LE VÉHICULE N'EST PAS ÉQUIPÉ
FONCTIONNEL:
REV.: 20211108
diagramme (fonctionnelles si équipé)
• • • • •
FIRMWARE VERSION To add the firmware version and the options, use the
VERSION LOGICIELLE
FLASH LINK UPDATER or FLASH LINK MOBILE tool,
68.[03]
SUR
MINIMUM
UNIT OPTION
OPTION UNITE
A5
OFF
NON
A11
OFF
NON
C1
La télécommande d'origine du véhicule sera fonctionnelle pendant que le
véhicule est en marche.
ATTENTION LE COURANT DU 12V PROVENANT DU HARNAIS-
EN-T EST LIMITÉ À 5 AMPÈRES MAXIMUM.
Si les lumières de stationnement (+) requièrent plus de 5 Ampères,
branchez le 12V du démarreur à distance directement à la batterie du
véhicule avec le fusible approprié. Certains démarreurs à distance NE
peuvent PAS être allimentés par le Data-Link. Dans ce cas, branchez
le 12V (avec fusible) du démarreur à distance directement au harnais-
en-T.
Pièce(s) requise(s) (Non incluse(s))
1X 5 Amp fusible
Notice: the installation of safety
elements are mandatory. The hood pin
is an essential security element and
A11
OFF
must be installed.
NON
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot est un élément de sécurité
essentiel et doit absolument être
installé.
Guide # 103101
ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
AUX.1
Comfort Group
Groupe confort
• • • • • • •
sold separately.
Pour ajouter la version logicielle et les options,
utilisez l'outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
Description
AUTOMATIC TURN ON : Rear defrost,
Heated miror, Heated seats & Heated
steering wheel
ACTIVATION AUTOMATIQUE :
Dégivrage arrière, mirroirs chauffants,
Sièges chauffants et volant chauffant
Hood trigger (Output Status).
Contact de capot (état de sortie).
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • • •
