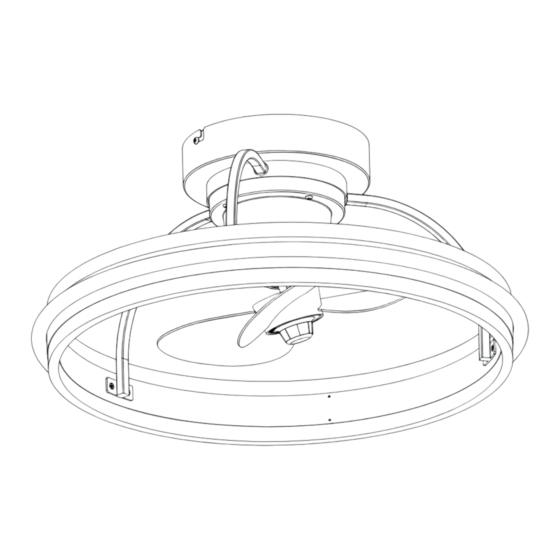

Summary of Contents for Progress Lighting AirPro Burnett

  • Page 1 Manual de instalación del ventilador de techo...

  • Page 2: Table Of Contents

    TABLA DE CONTENIDOS GUÍA DE USO Y MANTENIMIENTO / INFORMACIÓN DE CONTACTO ....1 CABLEADO DEL VENTILADOR DE TECHO (CONTINU- ACIÓN) /CÓMO INSTALAR LA CARCASA DEL TECHO ..10 TABLA DE CONTENIDOS / ADVERTENCIAS / INSTRUCCIONES DE SEGURI- DAD ADICIONALES .................... 2 FUNCIONAMIENTO DEL VENTILADOR DE TECHO..11 INSTRUCCIONES DE SEGURIDAD ADICIONALES / GARANTÍA......

  • Page 3: Instrucciones De Seguridad Adicionales / Garantía

    El comprador original DEBE ponerse en contacto con Progress Lighting al (864) 678-1000, después de 30 días, para la reparación o el reemplazo que se determinará a la entera discreción de Progress Lighting y será el único y exclusivo recurso del comprador.

  • Page 4: Uso Eficiente De La Energía De Los Ventiladores De Techo

    USO EFICIENTE DE LA ENERGÍA DE LOS VENTILADORES DE TECHO El rendimiento y ahorro energético de los ventiladores de Uso del Ventilador de Techo Durante Todo el Año techo dependen en gran medida de su correcta instalación y Temporada de Verano: Utilice el ventilador de techo en el uso.
  • Page 5 REQUISITOS ELÉCTRICOS Y ESTRUCTURALES (CONTINUACIÓN) Uso mediante riostras (Figura 3) Combinado con una caja profunda, este colgador se VIGA DE TECHO utiliza entre dos viguetas y sustituye a los tacos de madera. ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, monte el ventilador en una caja de salidamarcada como aceptable para el soporte del ventilador de 15,9 kg (35 lbs) o...

  • Page 6: Preinstalación / Materiales Necesarios

    PREINSTALACIÓN Este manual está diseñado para facilitarle al máximo el montaje, la instalación, el funcionamiento y el man- tenimiento de su ventilador de techo. Herramientas necesarias para el montaje (no incluidas) Destornillador Pelacables/corta- Escalera de Phillips dor de cables mano Destornillador plano de 1/4"...

  • Page 7: Instrucciones De Desembalaje

    únicamente las piezas suministradas con este producto y/o cualquier accesorio designado específicamente para su uso con este producto por Progress Lighting, Inc. La sustitución de piezas o accesorios no designados para su uso con este producto por Progress Lighting, Inc. podría resultar en lesiones personales o daños a la propiedad.
  • Page 8 CÓMO COLGAR SU VENTILADOR DE TECHO ADVERTENCIA: Posible incendio o descarga eléctrica, asegúrese dedesconectar la alimentación en la caja de CAJA DE FUSIBLES (Figura 1) PRINCIPAL NOTA: Figura 1 Si no está seguro si la caja de toma de corriente está conectada a tierra, póngase en contacto con un electricista cualificado para que le asesore, ya que deberá...

  • Page 9: Cableado Del Ventilador De Techo

    CABLEADO DEL VENTILADOR DE TECHO ADVERTENCIA: ADVERTENCIA: Para evitar posibles descargas eléctricas, antes pasar al cableado, asegúrese de que la electricidad de la casa está desconectada. CAJA DE FUSIBLES Mire en la caja de fusibles principal. (Figura 2) PRINCIPAL NOTA: Figura 2 Si no está...

  • Page 10: Cableado Del Ventilador De Techo (Continu- Ación) /Cómo Instalar La Carcasa Del Techo

    CABLEADO DEL VENTILADOR DE TECHO (CONTINUACIÓN) ADVERTENCIA: Cable Verde de Cable Blanco de Caja de Alimentación Alimentación distribución Compruebe que todas las conexiones estén (Tierra) bien apretadas, incluida la toma de tierra, y empotrada que no se vea ningún cable pelado en los conectores de cables, excepto el decable de Suministro tierra.

  • Page 11: Funcionamiento Del Ventilador De Techo

    CÓMO INSTALAR LAS ASPAS DEL VENTILADOR □ saque la horquilla. (Figura 1) Clip de la Horquilla □ Alinee la ranura en U del aspa Instale el del ventilador con el pasador pasador de fijación en la de fijación del eje giratorio del ranura en U de motor.

  • Page 12: (Continuación) Y

    FUNCIONAMIENTO DEL VENTILADOR DE TECHO (CONTINUACIÓN) □ Funciones del mando a distancia: (Figura 5) Rotación de adelante hacia atrás Botón de dirección del aire ( Giro del cabezal) Botón de control de velocidad LUZ ENCENDIDA/APAGADA Botón de parada Reducción del brillo Más Brillo Botón del temporizador Botón del temporizador...

  • Page 13: Funcionamiento Del Ventilador De Techo (Continuación) / Mantenimiento

    FUNCIONAMIENTO DEL VENTILADOR DE TECHO (CONTINUACIÓN) NOTA: Espere a que el ventilador se detenga antes de invertir el sentido de rotación de las aspas. Botón de sentido de □ Si se desea que el flujo de aire sea en la dirección rotación opuesta, pulse de nuevo el botón F/R.

  • Page 14: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS ADVERTENCIA: Por su propia seguridad, desconecte la corriente de la caja de fusibles o del disyuntor antes de revisar los problemas de su ventilador. SOLUCIÓN SUGERIDA PROBLEMA CAUSA PROBABLE 1. EL VENTILADOR 1. Fusible o disyuntor fundido. 1.

  • Page 15: Diagrama De Sustitución Y Desmontaje De Las Aspas Del Ventilador

    DIAGRAMA DE SUSTITUCIÓN Y DESMONTAJE DE LAS ASPAS DEL VENTILADOR □ Limpie las aspas con un paño seco. No las lave con agua. (Figura 1) destornillador (No se suministran herramientas) Sujeción tuerca de montaje de las aspas Figura 1 Tamaño N.W.
  • Page 16 ILUSTRACIÓN DEL DESPIECE NOTA: La ilustración mostrada no es a escala o su configura- ción real puede variar. El producto y las piezas están sujetos a cambios sin previo aviso.
  • Page 17 Ceiling Fan Installation Manual 93166288 _A P250116...
  • Page 18 TABLE OF CONTENTS USE AND CARE GUIDE & CONTACT INFORMATION..........1 WIRE THE CEILING FAN & WIRING YOUR CEILING FAN..9 TABLE OF CONTENTS & WARNING & ADDITIONAL SAFETY INSTRUCTIONS ..2 WIRING YOUR CEILING FAN (CONTINUED) & HOW TO INSTALL YOUR CANOPY HOUSING ......10 ADDITIONAL SAFETY INSTRUCTIONS &...

  • Page 19: Additional Safety Instructions & Warranty

    LIMITED LIFETIME WARRANTY Progress Lighting fan motors are warranted to the original purchaser to be free of electrical and/or mechanical defects for so long as the original purchaser owns the fan. Pull chain switches, reverse switches, capacitors and metal finishes are warranted to be free from defects in materials or workmanship for a period of 1 year from the date of purchase.

  • Page 20: Energy Efficient Use Of Ceiling Fans

    ENERGY EFFICIENT USE OF CEILING FANS Ceiling fan performance and energy savings Using the Ceiling Fan Year Round rely heavily on the proper installation and use Summer Season: Use the ceiling fan in the of the ceiling fan. Here are a few tips to ensure clockwise direction.

  • Page 21: Electrical And Structural Requirements(Continued)

    ELECTRICAL AND STRUCTURAL REQUIREMENTS (CONTINUED) Brace use (Figure 3) Paired with a deep box, this hanger is meant CEILING JOIST to span between two joists and takes the place of wooden blocking. WARNING: To reduce the risk of fire, electrical shock, or personal injury, mount fan to outlet box marked acceptable for fan support of 15.9 kg (35 lbs) or less.
  • Page 22 PRE-INSTALLATION This manual is designed to make it as easy as possible for you to assemble, install, operate and maintain your ceiling fan Tools Needed for Assembly (Not Included) Phillips Wire strippers/ One stepladder screwdriver cutters One 1/4” blade screwdriver MATERIALS NEEDED Wiring outlet and connectors of type required by the local code.

  • Page 23: Unpacking Instructions

    Progress Lighting, Inc. Substitution of parts or accessories not designated for use with this product by Progress Lighting, Inc. could result in personal injury or property damage.

  • Page 24: How To Hang Your Ceiling Fan

    HOW TO HANG YOUR CEILING FAN WARNING: Possible fire or shock, be sure Turn off the power at the main fuse box before hanging. (Figure 1) NOTE: If you are not sure if the outlet box is grounded, contact a licensed electrician for advice, as it must be grounded for safe operation.
  • Page 25 WIRE THE CEILING FAN WARNING: To avoid possible electrical shock, be sure Turn off the power at the main fuse box MAIN FUSE BOX before wiring. (Figure 2) NOTE: If you are not sure if the outlet box is grounded, contact a licensed electrician for advice, asit must be Turn off the power at the main fuse box before grounded for safe operation.

  • Page 26: Wiring Your Ceiling Fan (Continued)

    WIRING YOUR CEILING FAN (CONTINUED) WARNING: Check to see that all connections are tight, including ground, and that no bare wire is visible at the wire connectors except for the ground wire. Do not operate fan until the blades are in place. Noise and motor damage could result.

  • Page 27: How To Operate Your Ceiling Fan

    HOW TO INSTALL YOUR FAN BLADE pull out the hairpin. (Figure 1) Hairpin Clip Align the U-slot of the fan blade with Install the the locating pin of the motor rotating locating pin shaft. The pin should sink into the U- into the U-slot of the fan slot of the fan, then insert the hairpin...

  • Page 28: How To Operate Your Ceiling Fan (Continued)

    HOW TO OPERATE YOUR CEILING FAN (CONTINUED) Remote functions: (Figure 5) Forward to reverse rotation Wind guide key (Turn the head) Speed control key LIGHT ON/OFF Stop key STOP Brightness reduction Brightness Plus Timing key Timing key Timing key Timing key Figure 5 To turn the light on and off, press and release the light on/off button ( ).

  • Page 29: Maintenance

    HOW TO OPERATE YOUR CEILING FAN (CONTINUED) NOTE: Wait for the fan to stop before reversing the direction of the blade rotation. Rotation direction button If airflow is desired in the opposite direction, Press the F/R button again. (Figure 7) Fan forward and reverse switching Season Rotation Direction...

  • Page 30: Troubleshooting

    TROUBLESHOOTING WARNING For your own safety turn off power at fuse box or circuit breaker before trouble shooting your fan. TROUBLE PROBABLE CAUSE SUGGESTED REMEDY 1. FAN NOT WORK 1. Fuse or circuit breaker blown. 1. Check main and branch circuit fuses or circuit breakers.

  • Page 31: Replacement And Disassembly Diagram Of Fan Blades

    REPLACEMENT AND DISASSEMBLY DIAGRAM OF FAN BLADES. Please wipe blades with dry cloth. Do not wash with water. (Figure 1) screwdriver (No tools provided) Clamping Blade Assembly Nut Figure 1 Fan Size Speed Volts Amps Watts N.W. G.W. C.F. 0.0670 120V 8.77 13.41...

  • Page 32: Exploded Review Illustration

    EXPLODED REVIEW ILLUSTRATION STOP 2023 Progress Lighting, Inc. 701 Millennium Blvd., NOTE: The illustration shown is not to scale or its actual con Greenville, SC 29607 guration may vary. Product/parts are subject to change All Rights Reserved without notice.
