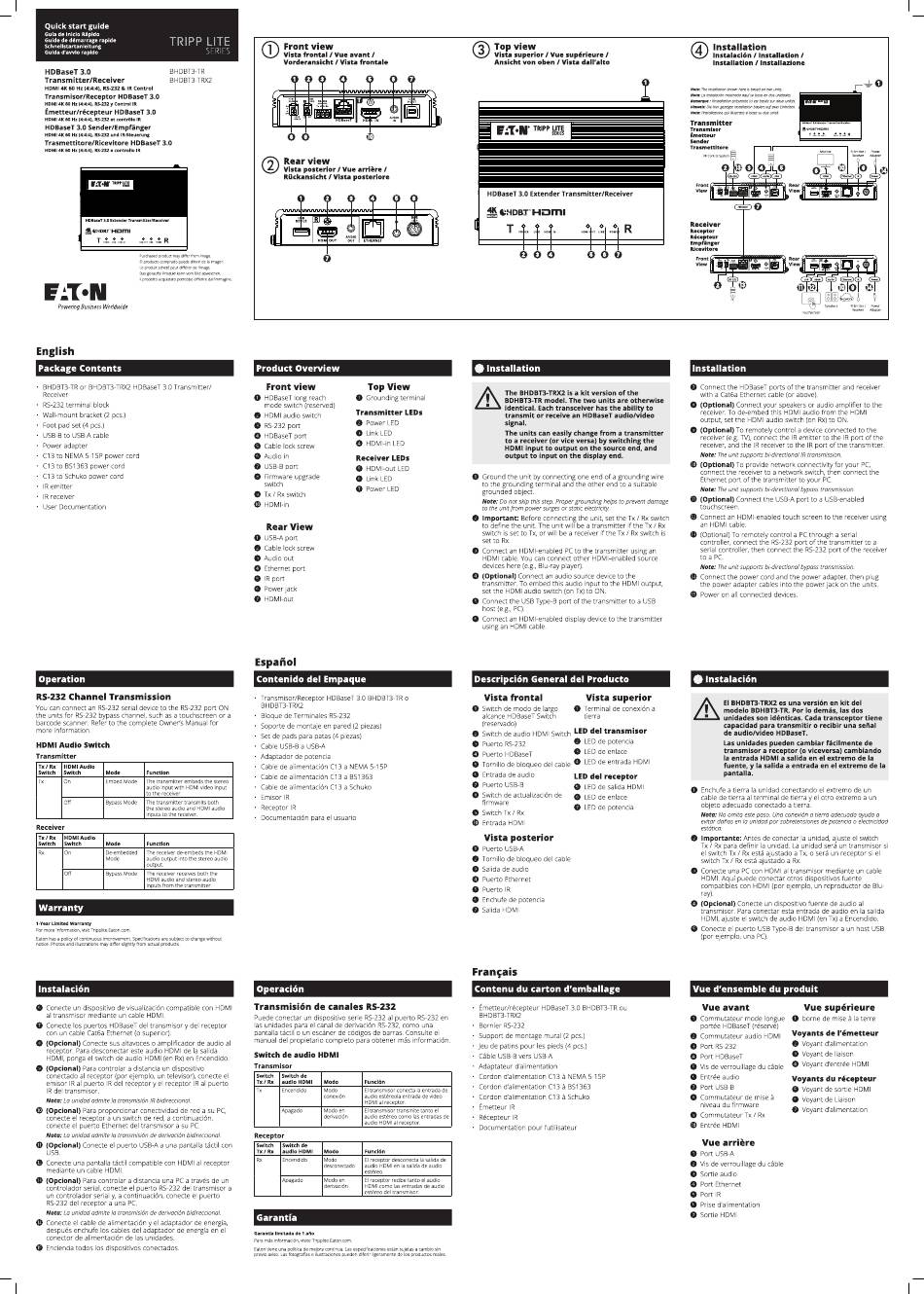

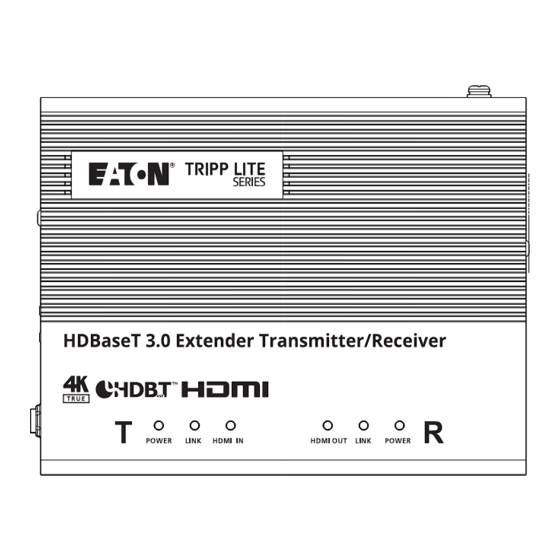

Eaton TRIPP LITE BHDBT3-TR Quick Start Manual

RS-232 Channel Transmission
You can connect an RS-232 serial device to the RS-232 port ON
the units for RS-232 bypass channel, such as a touchscreen or a
barcode scanner. Refer to the complete Owner's Manual for
more information.
HDMI Audio Switch
Transmitter
Tx / Rx HDMI Audio
Switch Switch Mode Function
Tx On Embed Mode The transmitter embeds the stereo
audio input with HDMI video input
to the receiver.
Off Bypass Mode The transmitter transmits both
the stereo audio and HDMI audio
inputs to the receiver.
Receiver
Tx / Rx HDMI Audio
Switch Switch Mode Function
Rx On De-embedded The receiver de-embeds the HDMI
Mode audio output into the stereo audio
output.
Off Bypass Mode The receiver receives both the
HDMI audio and stereo audio
inputs from the transmitter.
a a c c
b b
Transmisión de canales RS-232
Puede conectar un dispositivo serie RS-232 al puerto RS-232 en
las unidades para el canal de derivación RS-232, como una
pantalla táctil o un escáner de códigos de barras. Consulte el
manual del propietario completo para obtener más información.
Switch de audio HDMI
Transmisor
Switch Switch de
Tx / Rx audio HDMI Modo Función
Tx Encendido Modo El transmisor conecta la entrada de
conexión audio estéreola entrada de video
HDMI al receptor.
Apagado Modo en El transmisor transmite tanto el
derivación audio estéreo como las entradas de
audio HDMI al receptor.
Receptor
Switch Switch de
Tx / Rx audio HDMI Modo Función
Rx Encendido Modo El receptor desconecta la salida de
desconectado audio HDMI en la salida de audio
estéreo.
Apagado Modo en El receptor recibe tanto el audio
derivación HDMI como las entradas de audio
estéreo del transmisor.
a a c c
b b
a a c c
b b
