Paoli HURRICANE 2.0 SPLINE Operating And Maintenance Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
2.0
SPLINE
CLASSIC HANDLE
(72° ANGLED HANDLE)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HURRICANE 2.0 SPLINE and is the answer not in the manual?

Questions and answers

Related Manuals for Paoli HURRICANE 2.0 SPLINE

Summary of Contents for Paoli HURRICANE 2.0 SPLINE

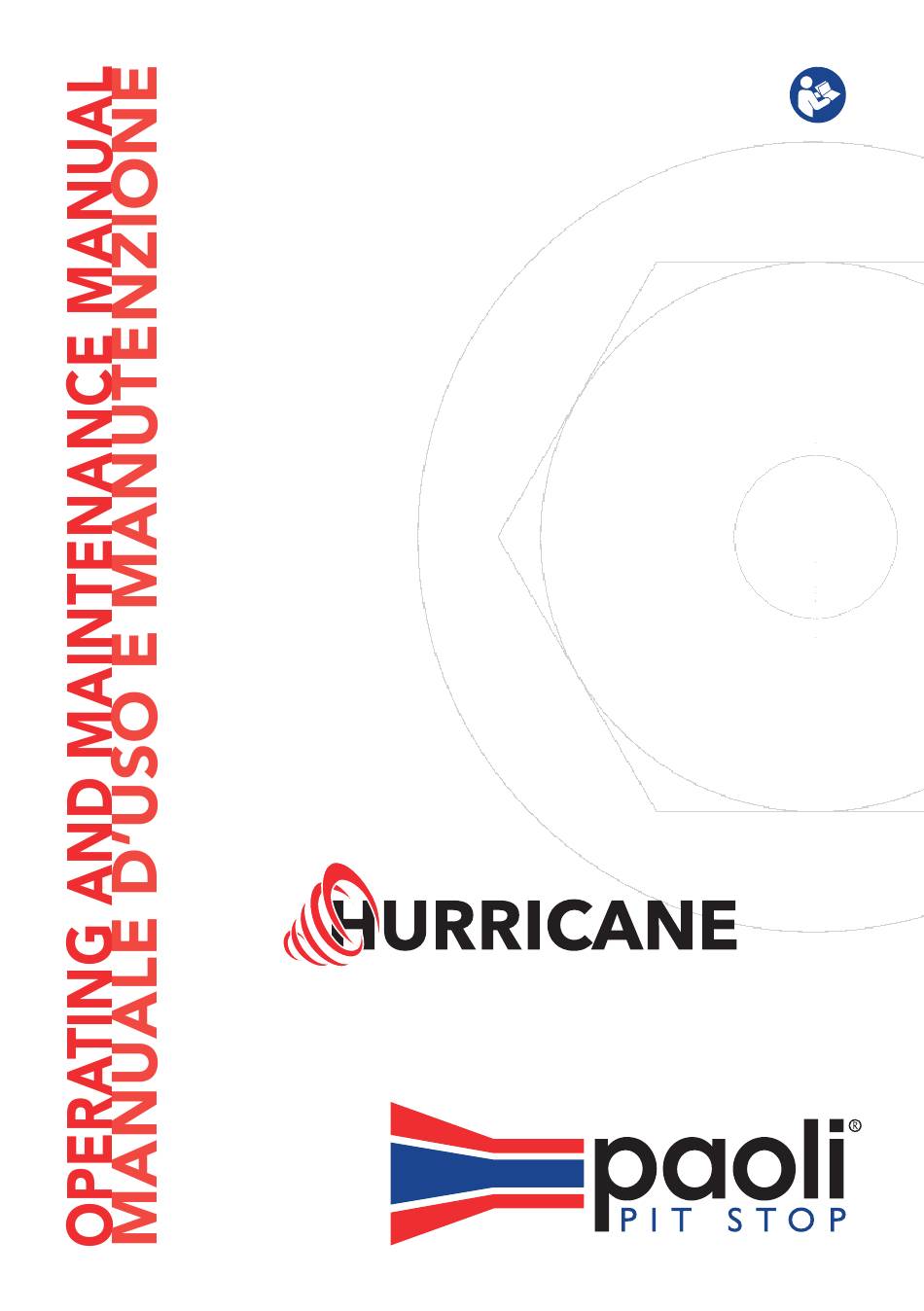

  • Page 1 SPLINE CLASSIC HANDLE (72° ANGLED HANDLE)
  • Page 2 From the Pit Lanes to any businesses, your success is our goal! Grazie per aver scelto un prodotto PAOLI. Dietro il vostro avvitatore ci sono la capacità e l’impegno di un team aziendale che lavora tutti i giorni per essere in grado di offrirvi sempre dei prodotti potenti, affidabili e durevoli nel tempo.
  • Page 3 DINO PAOLI s.r.l. Via G. Dorso, 5 - 42124 Reggio nell’Emilia (RE) - Italy Phone +39 0522 364 511 - Fax +39 0522 304 864 info@paoli.net - www.paoli.net HURRICANE 2.0 OPERATING AND MAINTENANCE MANUAL Safe operation of this tool is possible only when the operating instructions are read completely and the instructions contained therein are strictly observed.

  • Page 4: Technical Data

    3/8” BSP Air motor lubrication: Very fluid oil for air tools Supply hose inside diameter 1/2” (13 mm) or Special oil for Paoli air impact wrench motors. Maximum free speed (RPM) 15.000** (at 25 bar) ENVIRONMENTAL CONDITIONS Max weight recommended...

  • Page 5: General Instructions

    L Always use a wheel gun with the tightening performed by Dino Paoli s.r.l.. A personalized torque corresponding to the one required by the application.

  • Page 6: Installation Of Accessories

    Use only Paoli spline wheel nut sockets. Do not use chrome sockets or for manual L Assemble the screw (1) using a 22mm use.

  • Page 7: Maintenance Instructions

    L Ship the wheel gun back to the PAOLI some oil (special oil for Paoli air impact facilities at least once per year for the wrench motors) into the air inlet (view complete overhauling.
  • Page 8 CAUTION Wear suitable clothing. Do not wear clothing or jewellery which could get caught in moving parts. Protective gloves and non-slip safety shoes should When you use compressed air tools, always check be worn when working outside. Long hair should that the safety regulations which apply in your be kept in a hairnet.

  • Page 9: Safety Instructions

    Switch off the power supply. checking the outgoing air flow (filters, deflectors, After each work session etc.) without explicit authorisation from PAOLI. and before performing calibration, maintenance or replacement operations on the accessories such Stop work immediately should vibrations or as impact sockets, etc., you are recommended to...

  • Page 10: Problem Solving

    OPERATING AND MAINTENANCE MANUAL PROBLEM SOLVING PROBLEM CAUSE REMEDY Start lever tool not fully Press the start lever pressed The pressure or the capacity Check the line of air of the line air alimentation is alimentation inadequate or nil Operate in an environment The shaft does not rotate Temperature too low with higher temperature...

  • Page 11: Ec Declaration Of Conformity

    EC DECLARATION OF CONFORMITY Individual machine DINO PAOLI S.R.L. - Via G. Dorso, 5 - 42124 Reggio Nell’Emilia (Re) - Italy declare under our sole responsibility that the product: Machine Type HURRICANE 2.0 SPLINE Air impact wrench TECHNICAL DATA View Attachments Section SERIAL NO.
  • Page 12 - www.paoli.net TERMS AND CONDITIONS OF THE MANUFACTURER’S LIMITED WARRANTY The terms and conditions of the warranty provided by DINO PAOLI S.r.l. are: ◦ A warranty period of twelve months from the ◦ Complete replacement of the product is...

  • Page 13: Dati Tecnici

    3,90 LUBRIFICAZIONE Lunghezza (mm) Lubrificazione masse battenti: Grasso speciale Attacco albero trazione Spline per le masse battenti degli avvitatori Paoli. Entrata aria Lubrificazione motore pneumatico: Olio molto 3/8” BSP fluido per utensili pneumatici od Olio speciale Diametro interno tubo alimentazione 1/2”...

  • Page 14: Avvertenze Generali

    Manutenzione). l’inversione di marcia risulta già eseguita da Dino Usare sempre un avvitatore con la coppia di Paoli s.r.l.. Una taratura personalizzata di tale serraggio corrispondente a quella richiesta forza è però possibile, per specifiche esigenze dall’applicazione.

  • Page 15: Montaggio Degli Accessori

    Utilizzare esclusivamente chiavi a bussola ad L Montare la vite (1) utilizzando una chiave impulso con spline Paoli. a bussola con esagono 22mm, serrare con Non utilizzare bussole cromate o per uso manuale. chiave dinamometrica alla coppia di 70-90 Non utilizzare adattatori di spline (riduzioni o moltipliche).
  • Page 16 L Usare solo lubrificanti raccomandati. L Ogni 20-30 cicli è raccomandato riempire (con L Usare solo ricambi originali e servirsi solo di olio speciale per i motori degli avvitatori Paoli organizzazioni di servizio autorizzate. od olio molto fluido per utensili pneumatici)

  • Page 17: Indicazioni Per La Sicurezza

    INDICAZIONI PER LA SICUREZZA ATTENZIONE Indossare abiti appropriati. Non usare vestiti larghi o gioielli, che potrebbero impigliarsi in parti in movimento. Si raccomanda di indossare guanti Quando utilizzate utensili pneumatici rispettate protettivi, scarpe antinfortunistiche e antiscivolo sempre le norme di sicurezza previste nel vostro quando si lavora in ambienti esterni.
  • Page 18 L’uso di accessori o di modalità di montaggio diverse da quelle Non modificare alcun elemento di macchina consigliate possono causare lesioni personali. senza esplicita autorizzazione PAOLI, né rimuovere Escludere l’alimentatore. protezioni, dispositivi di sicurezza o di controllo del Al termine di ogni flusso d’aria in uscita (filtri, deflettori, ecc.).

  • Page 19: Risoluzione Dei Problemi

    MANUALE D’USO E MANUTENZIONE RISOLUZIONE DEI PROBLEMI PROBLEMA CAUSA RIMEDIO Leva di avviamento Premere la leva di dell’utensile non premuto a avviamento fondo La pressione o portata della Controllare la linea di linea di alimentazione d’aria alimentazione dell’aria. è nulla o insufficiente L ’albero non gira Operare in un ambiente con Temperatura troppo bassa...

  • Page 20: Dichiarazione Di Conformità Ce

    DICHIARAZIONE DI CONFORMITÀ CE Singola macchina DINO PAOLI S.R.L. - Via G. Dorso, 5 - 42124 Reggio Nell’Emilia (Re) - Italy dichiariamo sotto nostra unica responsabilità che il prodotto: Tipo di macchina HURRICANE 2.0 SPLINE Avvitatore pneumatico ad impulsi DATI TECNICI...
  • Page 21 Phone +39 0522 364 511 - Fax +39 0522 304 864 sales@paoli.net - www.paoli.net CONDIZIONI DI GARANZIA LIMITATA DEL FABBRICANTE Le condizioni di garanzia fornite dalla DINO PAOLI S.r.l. sono le seguenti: ◦ Il periodo previsto è di 12 mesi dalla data ◦ La sostituzione completa del prodotto non di acquisto e si limita a difetti di materiale è...

  • Page 22: Technical Charts

    TECHNICAL CHARTS T: identification label W: Warning label ITALIANO ENGLISH FRANÇAIS DEUTSCH ESPAÑOL Attacco albero trazione Spline drive Type de broche Tipo de coneciòn Antrieb spline Spline anvil spline spline Leva di avviamento Trigger Levier de Commande Starthebel Palanca de arranque Corpo impugnatura Gun body Poignée...
  • Page 23 TECHNICAL CHARTS ATTACHMENTS...
  • Page 24 TECHNICAL CHARTS Fig. 2-E Fig. 2-H Fig. 2-F Fig. 2-I Fig. 2-G ATTACHMENTS...
  • Page 25 TECHNICAL CHARTS NUMBER DESCRIZIONE DESCRIPTION Frusta di travaso Transfer hose Regolatore di pressione Air pressure regulator Valvola Female quick disconnect coupling Innesto Male quick disconnect coupling Bombola aria Air bottle Tubo Hose Valvola Female quick disconnect coupling Innesto Male quick disconnect coupling Tubo frusta Whip hose ATTACHMENTS...
  • Page 26 TECHNICAL CHARTS Fig. 4 3-PORT GUN SELECTOR PLATE 2-PORT GUN SELECTOR PLATE CLOCKWISE ANTICLOCKWISE ANTICLOCKWISE CLOCKWISE ATTACHMENTS...
  • Page 27 SPARE PARTS Fig. 6 SOCKET - ANVIL CONNECTION SYSTEM NUMBER DESCRIZIONE DESCRIPTION Vite Ritegno Assiale per Albero Spline Axial Retaining Screw for Spline Anvil Molla a Tazza Disc Spring Rondella Autobloccante Self-locking Washer Corpo Bussola Spline Spline Socket Body Albero Portabussola Spline Spline Drive Shaft Coperchio Masse Battenti Completo Whole Hammer Case...
  • Page 28 SPARE PARTS SERVICE MANTEINANCE SUGGESTION NUMBER DESCRIZIONE DESCRIPTION CYCLES 1500 Coperchio Masse Battenti Clutch cover Cuscinetto combinato Combined bearing Albero portabussola spline Spline drive shaft 750* 250* Innesto Clutch plate Volano Clutch housing 750* 500* Rotore Rotor Paletta Motore Motor Vane * Unless 250 cycles NDT finds cracks.
  • Page 29 SPARE PARTS NUMBER CODE DESCRIZIONE DESCRIPTION D.09.01.0004 Vite TCEI M6X20 Socket head cap screw, clutch cover D.09.06.0023 Rondella nord-lock NL6 con delta protekt Lock washer D.01.03.0085 Coperchio m.B. 5000 Clutch cover D.01.15.0008 Cuscinetto combinato RAX435 Combined bearing D.01.62.0013 Vite ritegno assiale m10x1 spline bussola Axial retention screw D.09.29.0001 Molla a tazza d40 d20,4 sp1 DIN2093-C rettif...
  • Page 30 2 Port welded spool - HURRICANE LH D.01.25.0020 Filtro aria monster Air filter B.31.0010 Corpo fast reverse system paoli - blu Fast reverse system dp 3000 body - blue B.31.0009 Corpo fast reverse system paoli - rosso Fast reverse system dp 3000 body - red B.31.0013...

  • Page 31: Fiche Technique

    DATI TECNICI TECHNICAL DATA TABLE SPECIFICATIONS Spline 33 m/s 128,4-130,2 dB(A) (K=1,6 m/s =3dB) 3/8’’ BSP 116,2-118,1 dB(A) Molykote BR2 Plus 13 mm (1/2”) =3dB) DATI TECNICI Attacco albero trazione Pressione sonora - avvitamento/svitamento Ingresso aria (ISO 15744) Diametro interno tubo Potenza sonora - avvitamento/svitamento (ISO 15744) Vibrazioni - triassiale (ISO 28927-2) Lubrificazione masse battenti: Grasso...
  • Page 32 DINO PAOLI s.r.l. Via G. Dorso, 5 - 42124 Reggio nell’Emilia (RE) - Italy Phone +39 0522 364 511 - Fax +39 0522 304 864 info@paoli.net - www.paoli.net...
