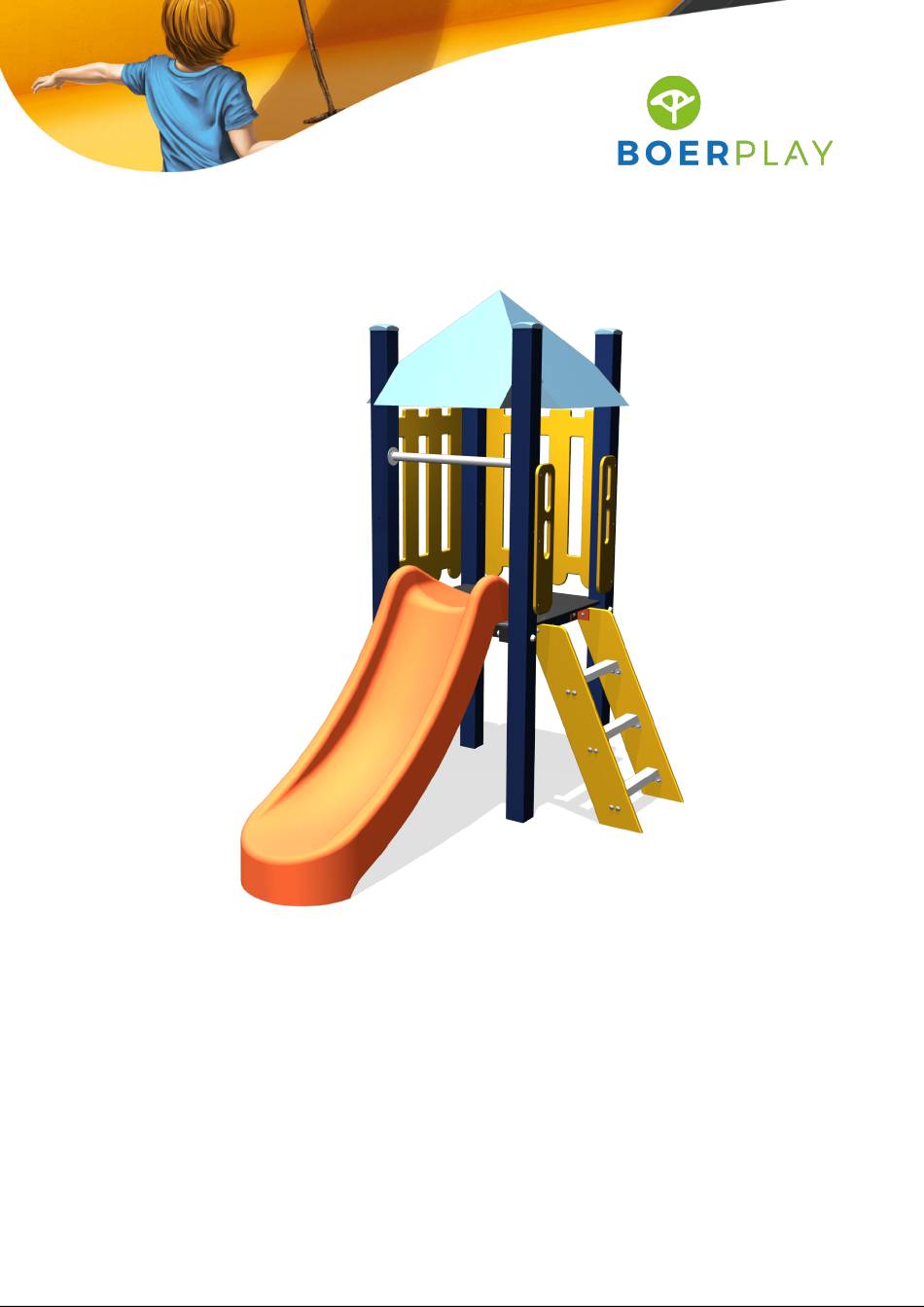

  • Page 1 Heuhaufen BBPE160.9AP...
  • Page 2 2,14 m 0,95 m * 1,34 m 0,00 m 2,33 m 0,95 m 0,00 m * Vloerhoogte (Floor height) Benaming TOE BBP 160 9AP Hooiberg, 1 toren Title Tekening Opmerking Boer Basic play Drawing Comment BOER Datum Hoofdafmetingen Main dimensions 30-7-2015 Date SPEELTOESTELLEN...
  • Page 3 4,46 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE BBP 160 9AP Hooiberg, 1 toren Title Tekening Opmerking Boer Basic play Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 30-7-2015 Date SPEELTOESTELLEN...
  • Page 4 1,57 m 0,80 m 2,09 m 0,74 m 0,45 m 0,40 m 0,55 m Grondmarkering Ground level marker 0,50 m Benaming TOE BBP 160 9AP Hooiberg, 1 toren Title Tekening Opmerking Boer Basic play Drawing Comment BOER Datum Bodemplan Groundplan 30-7-2015 Date SPEELTOESTELLEN...
  • Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
  • Page 6 2,50 m 2,32 m 1,95 m 1,74 m 0,95 m 0,93 m 0,00 m Voor ( Front ) 2,50 m 2,32 m 1,70 m 0,93 m 0,00 m Rechts ( Right ) Benaming TOE BBP 160 9AP Hooiberg, 1 toren Title Tekening Opmerking...
  • Page 7 2,50 m 2,33 m 1,92 m 0,95 m 0,93 m 0,00 m Achter ( Back ) 2,50 m 2,32 m 1,92 m 0,95 m 0,00 m Links ( Left ) Benaming TOE BBP 160 9AP Hooiberg, 1 toren Title Tekening Opmerking Boer Basic play Drawing...
  • Page 8 LOGBUCH Art der Anzeige Basic Play Artikelnummer BBPE160.9AP Gerätename Heuhaufen Maximale Fallhöhe 1,0 m Baujahr 2023 Zertifikat 142795 Kontrollstelle Keurmerkinstituut Groeneweg 2e, Zoetermeer 2718AA Zoetermeer Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
  • Page 9 LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...

  • Page 10: Wartung

    Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß.
  • Page 11 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
  • Page 13 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Klinknagel bolkop 4,8 x 18 - RVS A2-70 Staander 2,8m 1,45m vloer gat 0,95 Voetplaat 100 x 100 Benaming MOD BBP 077 A Staander 1,45m gat 0,95 Title Tekening Opmerking Boer Basics Drawing Comment BOER Datum...
  • Page 14 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking SLUITRING M10 VZ Borgmoer M10 - VZ 8.8 Zeskantbout ISO 4014 M10 x 190 - VZ 8.8 Beschermdop M10-M12 Donut wit Dop wit Beschermdop M10-M12 VLOER BOER BASIC PLAY Schroef Assy 6 x 120 - RVS A2-70 Schroef Assy 5 x 50 - RVS A2-70 Vloerplaat...
  • Page 15 Type Progr. Bew. Rev. Benaming Volgnr Opmerking SCHROEF 5 x 50 Let op: toestel bij voorkeur niet met DOPMOER BORG RVS M10 de glijbaan op het zuiden plaatsen. Bolkopbout ISO 7380 M10 x 50 - RVS A2-70 SLUITRING Attention: it is advisable not to oriënt Carrosserie ring M10 - RVS A2-70 playground equipment with the slide...
  • Page 16 - module Montagehandleiding - module Montageanleitung - Modul Manual de ensamblado - módulo Manuel de montage - module MOD BBP 009 x © Copyright BOERplay 22-2-2022 Revision: A...
  • Page 17 Postes de metal Postes de plástico o madera Poteaux en métal Poteaux en plastique ou en bois 18 mm 50 mm BSR.014.005.052 BSR.002.005.050 KST.ROR.006.000 ø5mm ø3mm x 30 BSR.002.005.050 BSR.014.005.052 KST.ROR.006.000 MOD BBP 009 x © Copyright BOERplay 22-2-2022 Revision: A...
  • Page 18 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Blindklinknagel bolkop 4.8 X 30 - Huls ALU, trekpen staal Schroef Assy 5 x 50 - RVS A2-70 Borgdopmoer M10 - RVS A2-70 SLOTBOUT M10 x 90 M10 x 40 - RVS A2-70 Slotbout SLUITRING Hoekje rood...
  • Page 19 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Klinknagel bolkop 4,8 x 18 - RVS A2-70 Hooibergdak Basic Play Lamellenstop Rond 6 Paalkap 100x100 Aluminium Benaming MOD BBP 090 A Hooibergdak Title Tekening Opmerking Boer Basic play Drawing Comment BOER Datum Samenstelling module Assembly module 30-7-2015 Date...
  • Page 20 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Klinknagel bolkop 4,8 x 30 - RVS A2-70 Hooibergwand Basic Play Benaming MOD BBP 091 A Wand hooiberg Title Tekening Opmerking Basic play Drawing Comment BOER Datum Samenstelling module Assembly module 30-7-2015 Date SPEELTOESTELLEN...
