Installation manual

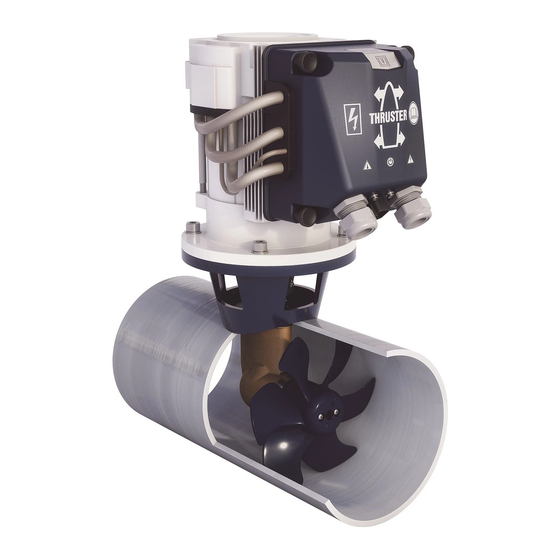

BOW PRO 'A' Series Thrusters
BOWA0301 - BOWA0304
30 kgf - ø 110 mm
Copyright © 2024 VETUS B.V. Schiedam Holland
NEDERLANDS
ENGLISH
DEUTSCH
FRANÇAIS
ESPAÑOL
ITALIANO
DANSK
SVENSKA
NORSK
SUOMEKSI
POLSKI
Installasjons handbook
Asennusopas
Instrukcja instalacji
7
16
25
34
43
52
61
70
79
88
97
020802.05
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Vetus BOWA0301
Summary of Contents for Vetus BOWA0301
- Page 1 Manuale d'installazione Installasjons handbook Installationshandbuch Installationsvejledning Asennusopas Manuel d’ installation Installationsmanual Instrukcja instalacji Manual de instalación Installation manual BOW PRO 'A' Series Thrusters BOWA0301 - BOWA0304 30 kgf - ø 110 mm Copyright © 2024 VETUS B.V. Schiedam Holland 020802.05...
- Page 2 Käyttöohje tulee olla alusta käyttävien henkilöiden käytettävissä. Upewnić się, że użytkownik statku jest zaopatrzony w instrukcję obsługi. BOWA0301 - 30 kgf - ø 110 mm - 12 Volt BOWA0304 - 30 kgf - ø 110 mm - 48 Volt Installation manual BOW PRO Series Thrusters: BOWA0301 and BOWA0304...
-
Page 3: Table Of Contents
Schaltplan ..... Akkukapazität, akkukabel ..Installation manual BOW PRO Series Thruster: BOWA0301 and BOWA0304 020802.05... - Page 4 Diagramas de cableado ..Capacidad de las baterías, cables de baterías ....Installation manual BOW PRO Series Thrusters: BOWA0301 and BOWA0304 020802.05...
- Page 5 ....Battery capacity, Batterikablar Batteriets kapacitet, Batterikapasitet, batterikabler Batterikabler ....Installation manual BOW PRO Series Thruster: BOWA0301 and BOWA0304 020802.05...
- Page 6 ..Pojemność akumulatora, kable akumulatora ....Installation manual BOW PRO Series Thrusters: BOWA0301 and BOWA0304 020802.05...
-
Page 7: Veiligheid
Controleer op mogelijke lekkage onmiddellijk nadat het schip te water is gelaten. Deze handleiding geeft richtlijnen voor de inbouw van de VETUS boegschroef en/of hekschroef uit de BOW PRO serie, type ‘BOWA0301’ en 'BOWA0304' . et op De kwaliteit van de inbouw is maatgevend voor de betrouwbaarheid De maximale aaneengesloten gebruiksinschakelduur en de van de boegschroef en/of hekschroef. -
Page 8: Installatieaanbevelingen
Wij raden de installatie van 2 boegschroeven in één (1) tunnelbuis - De elektromotor dient steeds boven het maximale niveau van het af; er wordt geen verdubbeling van de stuwkracht bereikt! bilge-water te worden opgesteld. Installation manual BOW PRO Series Thrusters: BOWA0301 and BOWA0304 020802.05... -
Page 9: Overgang Van Tunnelbuis Naar Scheepsromp
- De spijlen moeten zodanig zijn opgesteld dat ze loodrecht staan op de te verwachten golfvorm. Installation manual BOW PRO Series Thruster: BOWA0301 and BOWA0304 020802.05... -
Page 10: Aanbrengen Van De Tunnelbuis
• Breng hierna eventueel een anti- fouling aan. N.B. De meegeleverde pakkingen zijn reeds elektrisch isolerend. De boutjes en de schacht dienen echter te wor- den voorzien van isolatiemateriaal, b.v. nylon busjes. Installation manual BOW PRO Series Thrusters: BOWA0301 and BOWA0304 020802.05... -
Page 11: Inbouw
‘outboard gear grease’ *) alvorens deze te monteren. Grease et op Controleer op mogelijke lekkage onmiddellijk nadat het schip te water is gelaten *) Een geschikt vet is VETUS ‘Shipping Grease’ , Art. code: VSG. Installation manual BOW PRO Series Thruster: BOWA0301 and BOWA0304 020802.05... -
Page 12: Eindmontage
• Draai ter controle met de hand de schroef rond, deze moet ge- makkelijk zijn rond te draaien, waarbij de elektromotors wordt meegenomen. 20 - 25 Nm Molykote® G-n plus *) Een geschikt vet is VETUS ‘Shipping Grease’ , Art. code: VSG. Installation manual BOW PRO Series Thrusters: BOWA0301 and BOWA0304 020802.05... -
Page 13: Elektrische Installatie
Om in de CAN-bus keten de boegschroef of de hekschroef te kun- hoofdschakelaar, zo dicht mogelijk nen onderscheiden moet deze als zodanig geconfigureerd worden. bij de accu, ook een zekering wor- den opgenomen. Installation manual BOW PRO Series Thruster: BOWA0301 and BOWA0304 020802.05... -
Page 14: Aansluiten Can-Bus (Stuurstroom) Kabels
één centraal punt worden verbonden. Dit voorkomt niet regelaar van de boegschroefmotor loopt, vastgemaakt en zijn alleen gevaarlijke situaties en corrosieproblemen, maar ook alle connectorpinnen correct aangesloten? (vergrendeling op zijn foutmeldingen in het CAN-bussysteem. plaats? Installation manual BOW PRO Series Thrusters: BOWA0301 and BOWA0304 020802.05... -
Page 15: Technische Gegevens
Uitw. ø 120 mm, wanddikte 4 mm materiaal : aluminium, 6060 of 6062 (AlMg1SiCu) Gewicht Excl. tunnelbuis 24 kg S2 ‘t’ min. Gebruiksinschakelduur ‘t’ min. continu of max. ‘t’ min. per uur bij maximaal vermogen. Installation manual BOW PRO Series Thruster: BOWA0301 and BOWA0304 020802.05... -
Page 16: Safety
Check for possible leaks immediately the boat is relaunched. Introduction This manual give guidelines for installing a VETUS bow and/or stern thruster from the BOW PRO series, model ‘BOWA0301' and The maximum continuous length of usage and the thrust 'BOWA0304' . -
Page 17: Installation Recommendations
- The electric motor must be positioned in such a way that it is al- We do not advise fitting 2 bow thrusters into one tunnel; this does ways well clear from the maximum bilge water level. not result in doubling the thrust! Installation manual BOW PRO Series Thruster: BOWA0301 and BOWA0304 020802.05... -
Page 18: Connection Of Thrust Tunnel To Ship's Hull
- The bars must be installed so they are perpendicular to the ex- pected waveform. Installation manual BOW PRO Series Thrusters: BOWA0301 and BOWA0304 020802.05... -
Page 19: Installation Of The Thrust Tunnel
• Then apply anti-fouling treatment if NOTE: The gaskets supplied are al- required. ready electrically insulated. However the bolts and the shaft need to be fit- ted with insulation material, for exam- ple nylon bushes. Installation manual BOW PRO Series Thruster: BOWA0301 and BOWA0304 020802.05... -
Page 20: Installation
Grease (3 - 3.7 ft.lbf ) Check for any leaks immediately the vessel returns to the wa- ter. *) A suitable grease is VETUS ‘Shipping Grease’ , Art. code: VSG. Installation manual BOW PRO Series Thrusters: BOWA0301 and BOWA0304 020802.05... -
Page 21: Final Assembly
20 - 25 Nm (15 - 18 ft.lbf ) Molykote® G-n plus *) A suitable grease is VETUS ‘Shipping Grease’ , Art. code: VSG. Installation manual BOW PRO Series Thruster: BOWA0301 and BOWA0304 020802.05... -
Page 22: Electrical Installation
Electrical installation Choice of battery For all fuses we can suppy a fuse holder, VETUS part no.: ZEHC100. See page 116 for the size of the fuse to be used. The total battery capacity must be sufficient for the size of the bow thruster;... -
Page 23: Connecting Can Bus (Control Current) Cables
DC system must be connected to one central point. This prevents not only dangerous situations and corrosion problems, but also error messages in the CAN bus system. Installation manual BOW PRO Series Thruster: BOWA0301 and BOWA0304 020802.05... -
Page 24: Technical Data
6060 or 6062 (AlMg1SiCu) Weight Excl. thrust-tunnel 24 kg (53 lbs) S2 ‘t’ min. Activation time ‘t’ min. continuously or a max. of ‘t’ min. per hour at maximum power. Installation manual BOW PRO Series Thrusters: BOWA0301 and BOWA0304 020802.05... -
Page 25: Sicherheitsbestimmungen
Antriebskraft, wie in den technischen Daten angegeben, basieren auf den empfohlenen Akkukapazitäten und Akkuan- Für die Zuverlässigkeit, mit der die Bugschraube und/oder Heck- schlußkabeln. strahlruder funktioniert, kommt es entscheidend auf die Qualität des Installation manual BOW PRO Series Thruster: BOWA0301 and BOWA0304 020802.05... -
Page 26: Einbauhinweise
Wir raten davon ab, 2 Bugschrauben in einem (1) Tunnelrohr zung in jedem Fall notwendig. einzu-bauen. Eine Verdoppelung der Antriebskraft wird dadurch - Der Elektromotor soll immer oberhalb des höchstmöglichen Bil- nicht erreicht! genwasserniveaus aufgestellt werden. Installation manual BOW PRO Series Thrusters: BOWA0301 and BOWA0304 020802.05... -
Page 27: Übergang Vom Tunnelrohr Zum Schiffsrumpf
Herzlinie des Muschels mit der zu erwartenden Form der Bugwelle zusammenfällt. - Die Stäbe müssen so angebracht werden, dass sie senkrecht zu der zu erwartenden Bugwellenform stehen. Installation manual BOW PRO Series Thruster: BOWA0301 and BOWA0304 020802.05... -
