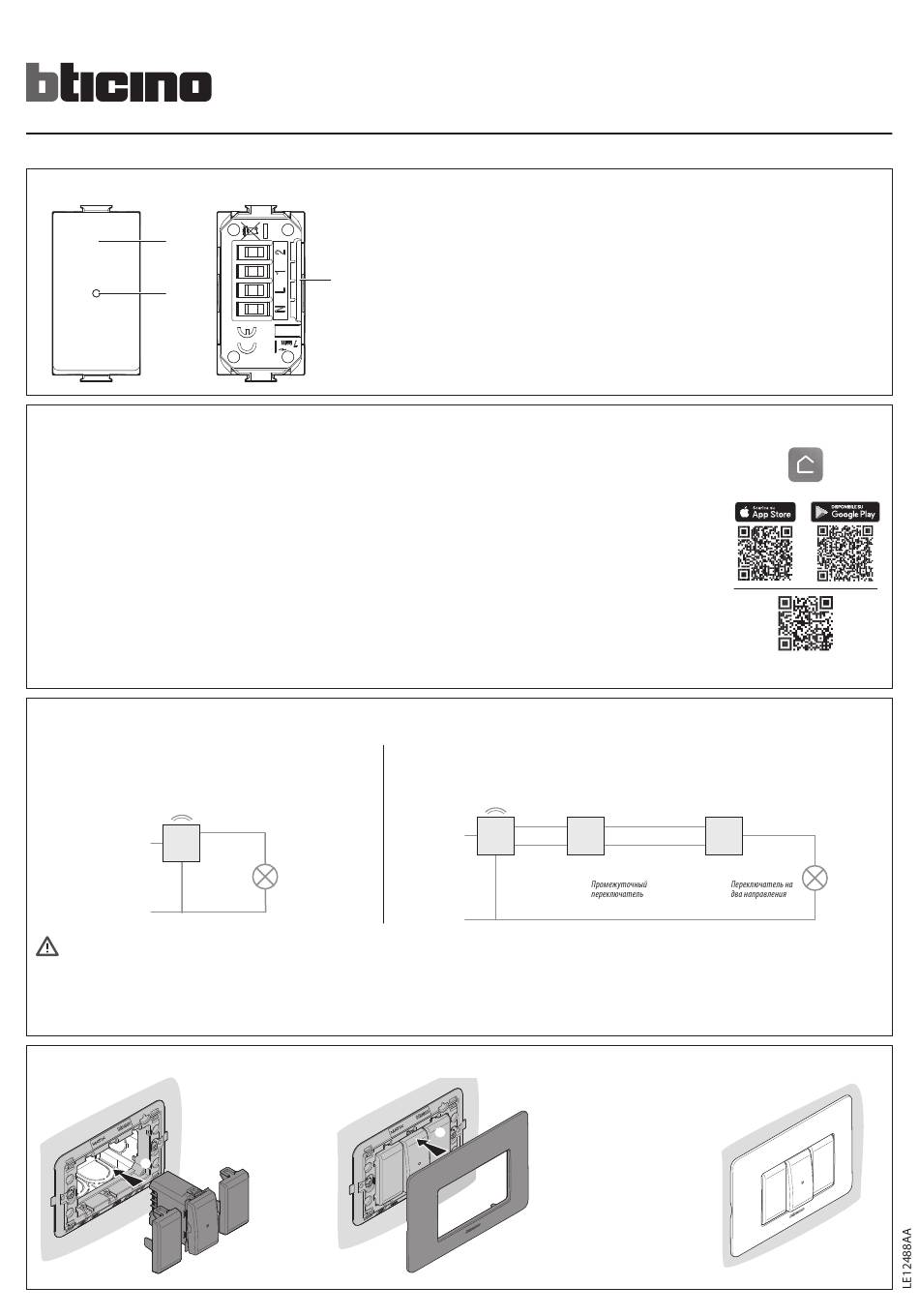

Bticino AM4003C Manual

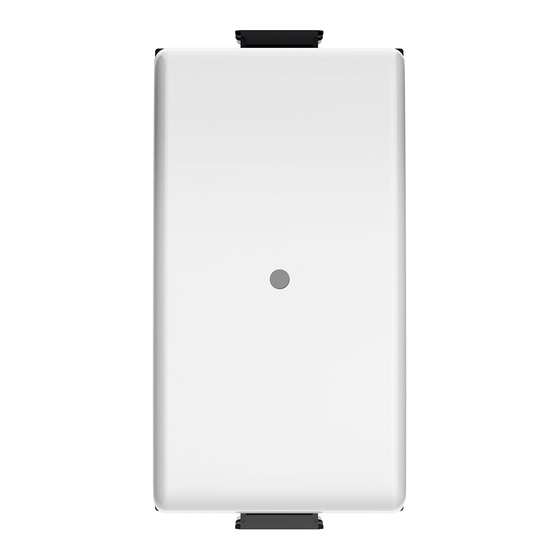

• Descrizione

• Description

1
2
• Configurazione • Configuration
Per eseguire la prima installazione, la sostituzione e/o rimozione di un dispositivo e per qualsiasi altra informazione, fare riferimento alla App od al manuale del gateway scaricabile dal sito:
For the first installation and/or replacement, and/or removal of the device, or any other information, refer to the App or to the gateway manual, which can be downloaded from the website:
Pour effectuer la première installation, le changement et/ou le retrait d'un dispositif et pour toute autre information, faire référence à l'appli ou au manuel de la passerelle téléchargeable en se rendant sur le site :
Um ein Gerät zum ersten Mal zu installieren und/oder auszutauschen und/oder zu entfernen, sowie für weitere Informationen, beziehen Sie sich bitte auf die App oder das Handbuch oder des Gateways, das von der
Para efectuar la primera instalación, la sustitución y/o el desmontaje de un equipo y para otra información, se ha de consultar la App o el manual del gateway, que puede descargarse en el sitio:
Raadpleeg de App of de handleiding van de gateway, door deze de website te downloaden, voor de eerste installatie, de vervanging en/of de verwijdering van een apparaat en andere informatie:
Para executar a primeira instalação, a substituição e/ou a remoção de um dispositivo e para qualquer outra informação, roga-se consultar a APP ou manual do gateway que pode ser baixado do site:
Для выполнения первой установки, замены и/или удаления устройства или для получения любой другой информации обращаться к приложению или к руководству шлюза, которое можно скачать на сайте:
:‫" الذي يمكن تنزيله من الموقع‬gateway" ‫لتنفيذ التثبيت األول، و/أو استبدال، و/أو إزالة جهاز، وألي معلومات أخرى، ي ُ رج َ ى الرجوع إلى التطبيق أو إلى كتيب جهاز‬
- ANDROID: Richiede Android 5.0 e successivo con accesso a Google Play
- ANDROID: requires Android 5.0 and higher with access to Google Play
- ANDROID : nécessite Android 5.0 ou suivant avec accès à Google Play
- ANDROID: erfordert Android 5.0 und höher mit Zugriff auf Google Play
- ANDROID: requiere Android 5.0 y sucesivo con acceso a Google Play
- ANDROID: vereist Android 5.0 en hoger met toegang tot Google Play
- ANDROID: requer Android 5.0 e posterior com acesso a Google Play
- ANDROID: Требует Android 5.0 или следующей версии с доступом к Google Play
‫): يتطلب نظام أندرويد 0.5 وما يليه مع اتصال بمتجر جوجل بالي‬ANDROID( ‫- لنظام تشغيل أندرويد‬
• Schemi elettrici • Schémas électriques
• Electric diagrams • Schaltpläne
• Schema per interrotta
• Interrupted light point diagram
• Schéma mode interrupteur
• Schema Lichtauslass mit Ausschaltung
• Esquema para punto de luz interrumpido
1
L
L
2
N
AM4003C
N
Togliere l'alimentazione prima di ogni intervento sull'impianto. L'azionamento da remoto può causare danni a persone o cose.
Switch the power supply OFF before any work on the system. Remote operation may cause damage to people or property.
Couper l'alimentation avant toute intervention sur l'installation. L'actionnement à distance peut causer des
dommages corporels ou matériels.
Die Stromversorgung abtrennen, bevor an der Anlage gearbeitet wird. Die Betätigung von fern kann Personen- oder
Sachschäden verursachen.
Corte la alimentación antes de intervenir en el sistema. El accionamiento a distancia puede causar daños a personas
o cosas.
• Montaggio

• Mounting

1
BTicino SpA – Viale Borri, 231 – 21100 Varese – Italy – www.bticino.com
• Description • Beschreibung
3
• Configuration • Konfiguration
Website heruntergeladen werden kann:
www.homesystems-legrandgroup.com
• Esquemas eléctricos
• Elektrische schema's
• Schema voor onderbreking
• Esquema para interrompido
• Схема управления освещением посредством
традиционного выключателя
‫مخطط نقطة إضاءة منقطعة‬
• Montage • Montage
• Descripción • Beschrijving
1. Pulsante di comando
2. Led segnalazione
3. Morsetti di collegamento
1. Control pushbutton
2. Notification LED
3. Connection clamps
1. Bouton de commande
2. Voyant LED
3. Bornes de branchement
• Configuración • Configuratie
- iOS: Richiede un iPhone, iPad, o iPod touch con iOS 12.0 o successivo.
- iOS: requires an iPhone, iPad, or iPod touch with iOS 12,0 or later
- iOS : nécessite un iPhone, un iPad ou un iPod touch avec iOS 12.0 ou suivant
- iOS: erfordert ein iPhone, iPad oder iPod touch mit iOS 12.0 oder höher
- iOS: requiere el uso de un iPhone, iPad, o iPod touch con iOS 12.0 o sucesivo
- iOS: vereist een iPhone, iPad, of iPod touch met iOS 12.0 of hoger
- iOS: requer um iPhone, iPad, ou iPod touch com iOS 12.0 ou posterior
- iOS: Требует использования iPhone, iPad или iPod touch с iOS 12.0 или следующей версией
‫ أو ما يليه‬iOS 12.0 ‫): يتطلب آي فون، آي باد، أو آي بود باللمس مع نظام تشغيل‬iOS( ‫- نظام تشغيل آي أو إس‬
• Esquemas elétricos
• Электрические схемы
• Schema per deviata o invertita
• Redirected or inverted light point diagram
• Schéma mode va-et-vient
• Schema Lichtauslass mit Wechselschaltung oder Kreuzschaltung
• Esquema para punto de luz desviado o invertido
1
L
L
2
N
AM4003C
Intermediate switch
Permutateur
Umschalter
N
Verwijder de spanning alvorens werkzaamheden aan de installatie te verrichten. De aansturing op afstand kan
persoonlijk letsel of materiële schade veroorzaken.
Tirar a alimentação elétrica antes de qualquer intervenção sobre a instalação. O acionamento à distância pode causar
danos às pessoas ou aos bens.
Отключить питание перед выполнением каких-либо операций с системой. Дистанционный пуск может
причинить ущерб людям или предметам.
‫افصل التغذية قبل كل عملية تدخل بالمنظومة. يمكن أن يتسبب التشغيل عن بعد في حدوث‬
• Montaje • Montage
Da acquistare separatamente
To be purchased separately
2
À acheter séparément
Getrennt zu erwerben
Comprar por separado
Apart kopen
A adquirir separadamente
Приобретается отдельно
‫يجب شراؤها على حدة‬
• Descrição • Описание
1. Steuertaste
2. Meldeleuchte
3. Anschlussklemmen
1. Pulsador de mando
2. LED de señal
3. Bornes de conexión
1. Bedieningsknop
2. Signalering met led
3. Aansluitklemmen
• Configuração • Конфигурация
‫• المخططات الكهربائية‬
• Schema voor regeling of omkering
• Esquema para desvio ou inverso
• Схема управления освещением посредством двух переключателей
на два направления или промежуточного переключателя
L1 2 1
L2 1 2
Invertitore Inverter Deviatore
Inversor Two-way switch
Va-et-vient
Ableiter
‫العاكس الكهربائي‬
Inversor Desviador
• Montagem • Монтаж
AM4003C
‫• الوصف‬
1. Botão de controle
2. LED de sinalização
3. Bornes de conexão
1. Кнопка управления
2. Сигнальный светодиод
3. Соединительные клеммы
‫1. زر التحكم‬
‫2. مؤشر ليد للتنبيه‬
‫3. أطراف التوصيل‬
‫• التهيئة‬
App Home + Control
www.homesystems-legrandgroup.com
‫مخطط نقطة إضاءة محولة أو منعكسة‬
L
Regelaar
Desviador
‫محول‬
•
.‫أضرار لألشخاص واألشياء‬
‫• التركيب‬
04/21-01 PC
