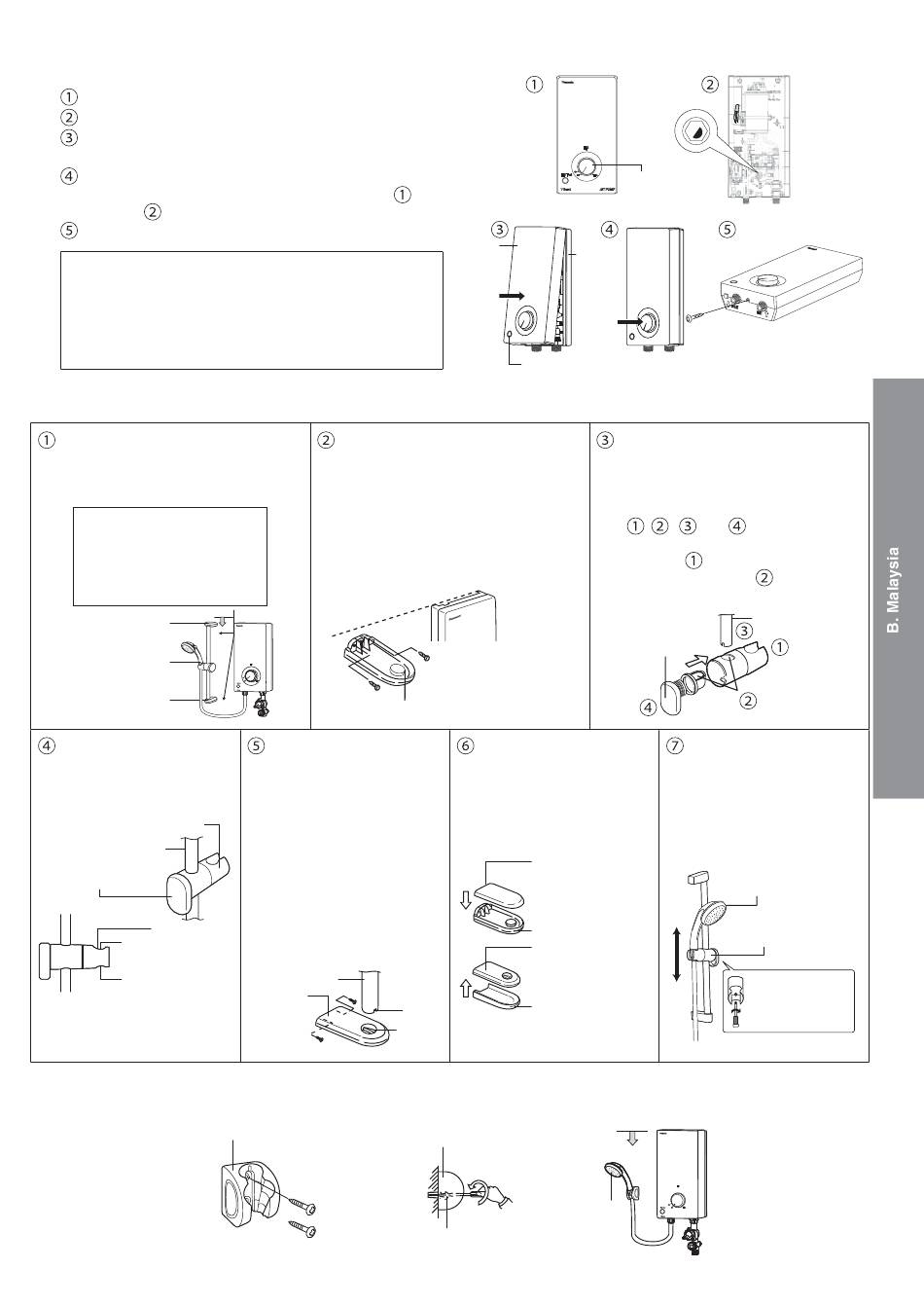

6. Menutup Penutup Set.
Pastikan Tombol Kuasa pada Penutup Set dalam kedudukan Off.
Pastikan posisi "D-Cut" pada aci diletakkan seperti yang ditunjukkan.
Tutupkan Penutup Set seperti susunan yang ditunjukkan pada
gambarajah.
Tekan Tombol Kawalan Kuasa sehingga masuk sepenuhnya.
Tombol Kuasa tidak dapat dimasukkan jika Langkah
Langkah tidak dilakukan dengan sewajarnya.
Pasang Skru pada bahagian bawah Unit.
Nota:
1. Jangan tekan Butang Ujian ELB semasa menutup Penutup
Set.
2. Jangan gunakan daya yang melampau untuk memasukkan
Tombol Kuasa semasa memasang Penutup Set kerana ia
akan merosakkan suis di dalam Unit.
7. Pemasangan Penyangkut Pancuran.
Untuk DH-3VS1 / DH-3VP1
Pasangkan kedua Pemegang Batang
Gelongsor supaya kedudukan Kepala
Pancuran tidak melebihi bahagian atas
Unit.
Pastikan permukaan dinding untuk
pemasangan Pemegang Batang
Gelongsor adalah sama rata.
Jika tidak sama rata, sila gunakan
pelapik (tidak disertakan) semasa
memasang aksesori tersebut.
Pemegang Batang
Gelongsor Atas
Kepala Pancuran
Pemegang Batang
Gelongsor Bawah
Ketatkan Penyangkut
Pancuran dengan Tombol
Penyangkut Pancuran.
Penyangkut Pancuran
Batang Gelongsor
Tombol Penyangkut
Pancuran
Lubang untuk
Atas
memasang
Kepala
Pancuran
Bawah
* Penyangkut Pancuran akan jatuh
sekiranya tombol dilonggarkan.
Untuk DH-3WL1
Pasang Penyangkut Pancuran supaya bahagian atas Kepala Pancuran tidak lebih tinggi daripada bahagian atas unit.
Penyangkut Pancuran
dan
Pasang Pemegang Batang Gelongsor
Atas pada dinding tetapi tidak melebihi
bahagian atas Unit. Ketatkan Pemegang
Batang Gelongsor Atas dengan 2 skru.
(Pastikan untuk memasukkan Palam
Dinding ke dalam lubang skru).
OFF OFF OFF OFF MA MA MA MA
Pemegang Batang Gelongsor Atas
Pasangkan Pemegang
Batang Gelongsor Bawah
dengan Alur pada Batang
Gelongsor dimasukkan
kepada permukaan yang
tertimbul pada Pemegang
Batang Gelongsor Atas dan
Bawah. Ketatkan Pemegang
Batang Gelongsor Bawah
dengan 2 skru. (Pastikan
untuk memasukkan Palam
Dinding ke dalam lubang
skru).
Batang Gelongsor
Pemegang
Alur
Batang
Gelongsor
Bahagian
Timbul
Skru
Penyangkut Pancuran
Skru
Palam Dinding
Penutup
Penutup
Set
Belakang
Tekan
Tekan
Butang Ujian ELB
Skru
Tutup Pemegang Batang
Gelongsor Atas dan Bawah
dengan Penutup Pemegang
Batang Gelongsor.
Penutup Pemegang
Batang Gelongsor
Atas
Pemegang Batang
Gelongsor Atas
Pemegang Batang
Gelongsor Bawah
Penutup Pemegang
Batang Gelongsor
Bawah
Kepala Pancuran
Skru
MY15
Kedudukan "D-Cut"
Tombol Kuasa
Skru
Sediakan Penyangkut Pancuran
dan Batang Gelongsor, longgarkan
Tombol Penyangkut Pancuran dengan
memusingkannya (arah lawan jam)
kemudian pasangkan mengikut urutan
, , dan .
Nota: Pastikan lubang Penyangkut
Pancuran dijajarkan dengan lubang
Penyangkut Pancuran sebelum
memasukkan Batang Gelongsor.
Batang Gelongsor
Tombol Penyangkut
Pancuran
Penyangkut
Pancuran
Jajaran Lubang
Laraskan Penyangkut
Pancuran pada kedudukan
yang dikehendaki dan
sangkutkan Kepala
Pancuran seperti dalam
gambarajah di bawah.
Kepala Pancuran
Penyangkut Pancuran
Ketatkan Skru jika
Kepala Pancuran
masih condong ke
bawah.
