5.

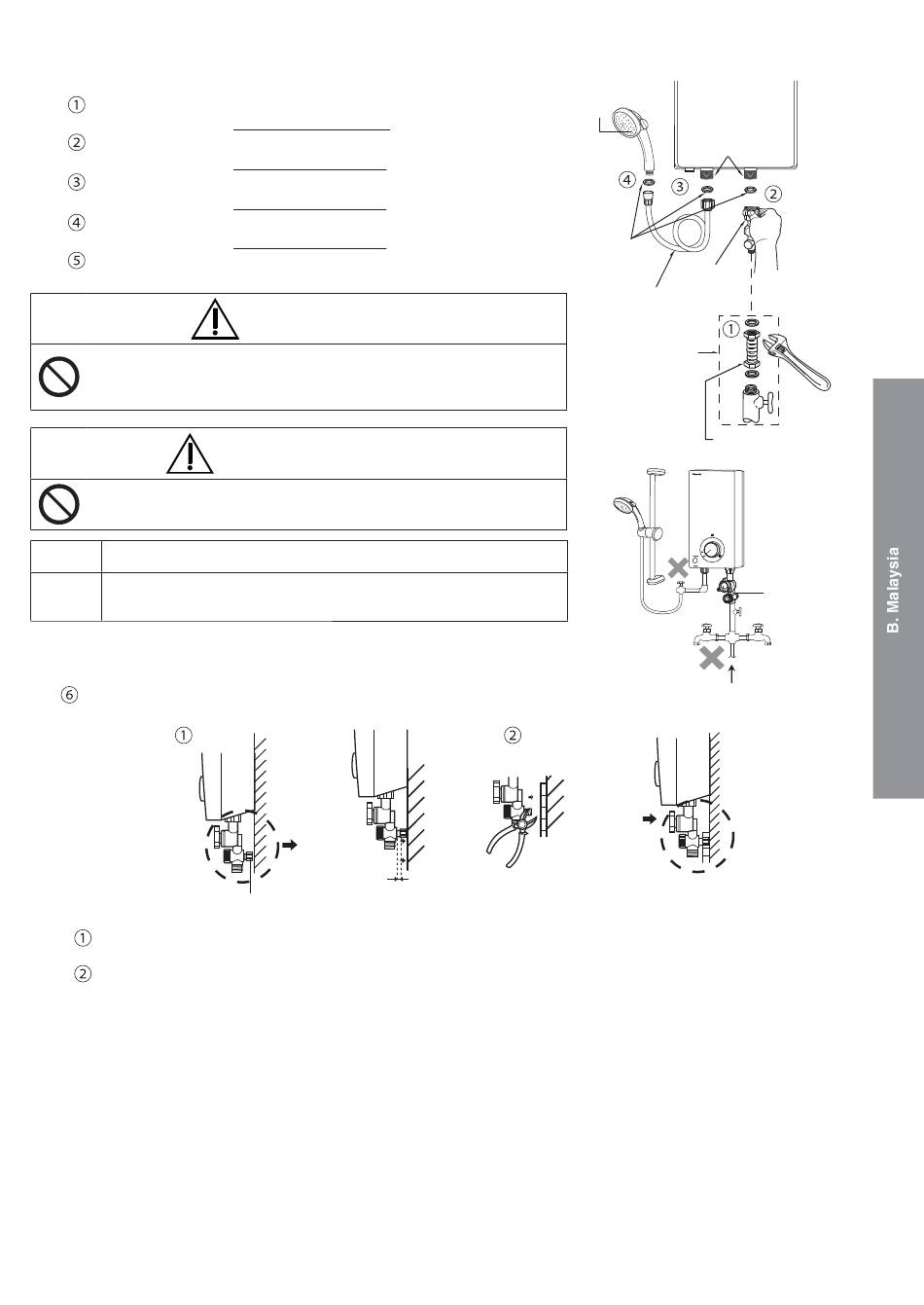

Cara-cara pemasangan paip.
Letakkan Pelapik Getah di antara Unit Badan Penapis dan Paip Mudah Lentur.
Jangan guna Pita Paip. Ketatkan dengan Sepana.
Letakkan Pelapik Getah di antara Unit Badan Penapis dan Bahagian Utama.
Jangan guna Pita Paip. Ketatkan dengan tangan.
Letakkan Pelapik Getah di antara Hos Pancuran dan Bahagian Utama.
Jangan guna Pita Paip. Ketatkan dengan tangan.
Letakkan Pelapik Getah di antara Hos Pancuran dan Kepala Pancuran.
Jangan guna Pita Paip. Ketatkan dengan tangan.
Tombol Isipadu Air hendaklah dipasang mengarah ke hadapan Unit.
Perkongsian paip untuk paip masuk dan keluar dilarang.
Tekanan air akan berkurang sekiranya terdapat air keluar pada saluran yang lain.
Air akan menjadi sangat panas.
Elakkan menggunakan air yang kotor kerana ia boleh menjejaskan prestasi
pemanas dan lain-lain komponen.
Nota:
Pastikan tiada kebocoran air pada sambungan paip.
Apabila gam digunakan untuk sambungan paip luar, mestilah tunggu gam
Nota:
kering sebelum ujian dengan air diteruskan.
Penyelarasan Penahan Boleh Laras. (Belakang Unit Badan Penapis).
Penahan Boleh Laras
Selaraskan Penahan Boleh Laras yang berada di belakang Tombol Isipadu Air dengan memutarnya mengikut atau melawan arah
jam. Pastikan Penahan Boleh Laras menyentuh dinding atau jubin.
Sekiranya Penahan Boleh Laras perlu dipotong kerana perbezaan ketinggian dinding, sila pastikan Penahan Boleh Laras
menyentuh dinding atau jubin untuk mengelakkan kemungkinan berlakunya kebocoran air pada Unit Badan Penapis.
AMARAN
PERHATIAN
Dinding / Jubin
Kepala
Pancuran
Menyentuh ke
dinding / jubin
Menyentuh ke
Alih keluar
dinding / jubin
Pemotong
Lebih kurang 5 mm
MY14
Bahagian Utama
Penghujung Ulir
Pelapik
Getah
Unit Badan
Penapis
Hos Pancuran
Barang yang tidak
disertakan
Gunakan hos mudah lentur
panjang minima 150 mm
OFF OFF OFF OFF
MA MA MA MA
Air Keluar
Air Masuk
Jubin
Unit Badan
Penapis
