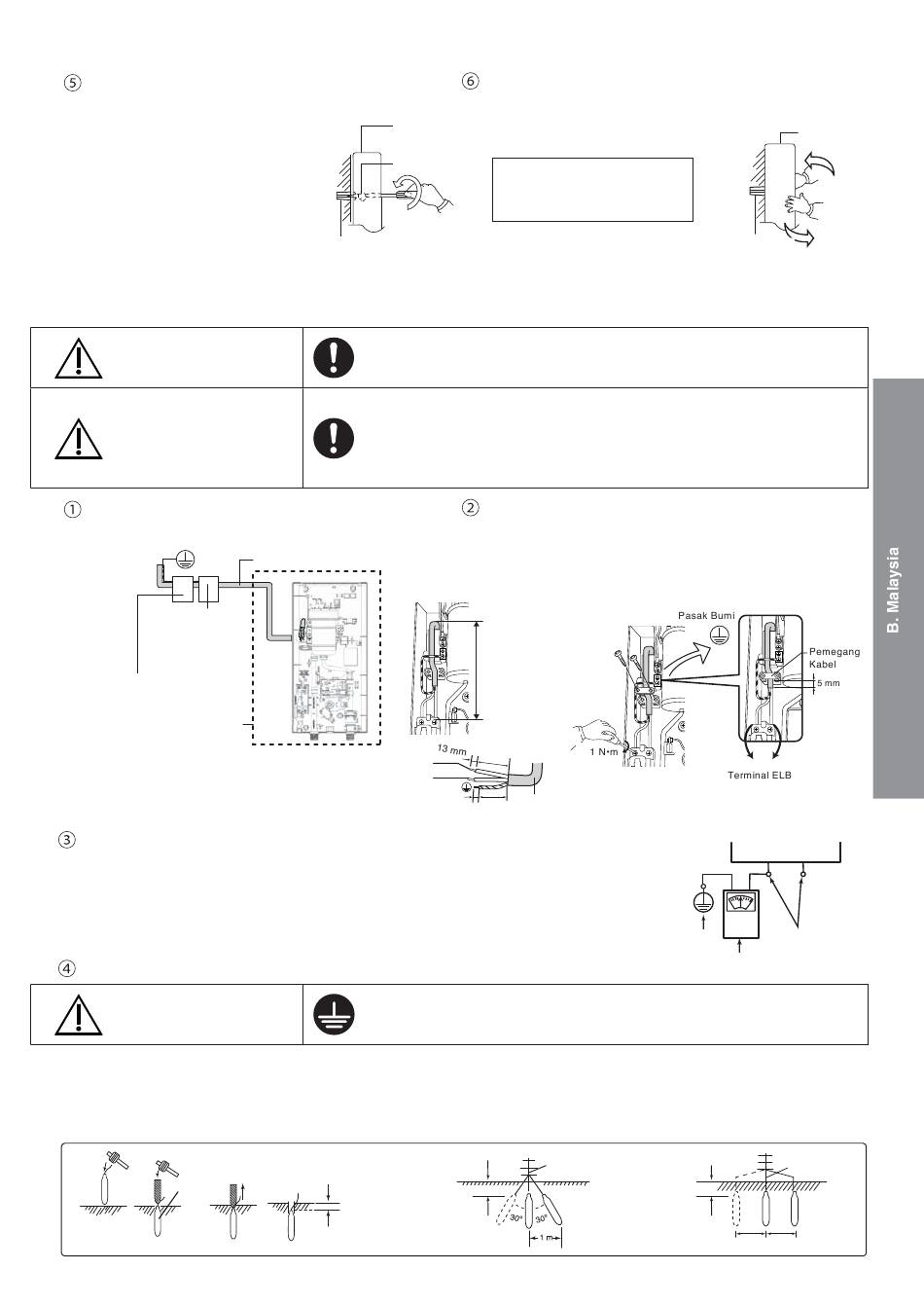

Panasonic DH-3VL1 Operating And Installation Instructions page 79

• Unit hendaklah dipasang ke
dinding dengan 4 skru.
• Masukkan setiap Skru ke dalam
dua Palam Dinding atas melalui
lubang skru pada Plat Belakang
dan pastikan skru pelekap tidak
menyentuh mana-mana unsur
logam di dinding.
• Selepas mengetatkan kedua-
dua Skru pada bahagian atas,
ketatkan Skru yang selebihnya
pada bahagian bawah Penutup
Belakang Unit.
4. Pendawaian elektrik.
AMARAN
AMARAN
Pendawaian Kabel Fleksibel disambungkan ke ELB di
dalam Unit: 2.5 mm², Kabel Fleksibel 3 teras.
Bumi
Suis ON/OFF DP
(dwikutub)
Pemutus Litar Elektrik
Bilik Mandi
Sambungkan wayar pada kekutuban yang betul (L,N).
• Sambungan wayar pada arah kekutuban yang salah (L,N) akan menyebabkan litar konduksi kutub
tidak berfungsi seperti biasa dan boleh menyebabkan kebocoran elektrik, kebakaran dan sebagainya.
• Periksa arah kekutuban (L,N) terlebih dahulu sebelum pendawaian berpandukan alat uji julat voltan
atau meter voltan dengan menyambungkan satu terminal meter ke bumi, dan satu terminal lagi
disentuhkan ke salah satu terminal bekalan kuasa.
• Apabila jarum meter banyak terpesong, arah kekutuban terminal bekalan kuasa adalah 'L'.
Rod Bumi.
AMARAN
• Unit ini perlu dibumikan.
• Cara memasang Rod Bumi. Pilih permukaan bumi yang sesuai untuk menanam Rod Bumi (DQ-6H) Rod Bumi hendaklah ditanam
sekurang-kurangnya 70 cm ke dalam permukaan tanah.
• Pastikan rintangan tanah kurang daripada 100 . Jika rintangan tanah tidak kurang daripada 100 , tanam Rod itu lebih dalam atau
gunakan 2 atau 3 Rod.
Pengetuk
Rod Bumi
Permukaan
Bumi
Penutup
Belakang
Dinding
Skru
Palam Dinding
Saiz Kabel Fleksibel dan pendawaian elektrik mestilah dipasang dengan
sempurna untuk mencegah bahaya berasap dan kebakaran.
Pancuran mandi ini hendaklah disambung secara kekal ke bekalan elektrik
menerusi Suis ON/OFF DP (dwikutub) yang mempunyai pemisahan sesentuh
sekurang-kurangnya 3 mm pada semua kutub yang digabungkan dalam
pendawaian tetap. Suis ini hendaklah dipasangkan dengan jelas tetapi jauh dari
jangkauan pengguna.
Kabel Fleksibel 2.5 mm², 3 teras
L
N
Unit ini perlu dibumikan.
Pembumian yang tidak sempurna boleh menyebabkan kejutan elektrik.
(Corak Serong)
Sekurang-kurangnya
Sekurang-kurangnya
70 cm
MY13
Periksa sama ada Unit
diikat dengan ketat dengan
menggerakkan Unit ke kiri dan
kanan.
Nota:
Unit mesti diketatkan dengan 4
Skru.
Buka Pemegang Kabel dan pasangkan Kabel Fleksibel.
Buangkan Penyalut Wayar di bahagian hujungnya. Ketatkan
wayar hidup (L) dan wayar neutral (N) pada ELB (L, N) dan
wayar bumi pada Pasak Bumi dengan menggunakan daya
kilas 1 N•m (10 kgf.cm). Pasang semula Pemegang Kabel
untuk memegang Kabel Fleksibel.
Kabel Fleksibel
L = 185 mm
(lebih kurang)
75 mm
Kabel
13 mm
70 mm
Fleksibel
Penyambungan
Sekurang-kurangnya
70 cm
Penutup
Belakang
Dinding
Palam Dinding
L N
Papan Suis Utama
Bumi Terminal
Bekalan Kuasa
(Corak Selari)
Penyambungan
70 cm
Lebih kurang 2 m Lebih kurang 2 m
