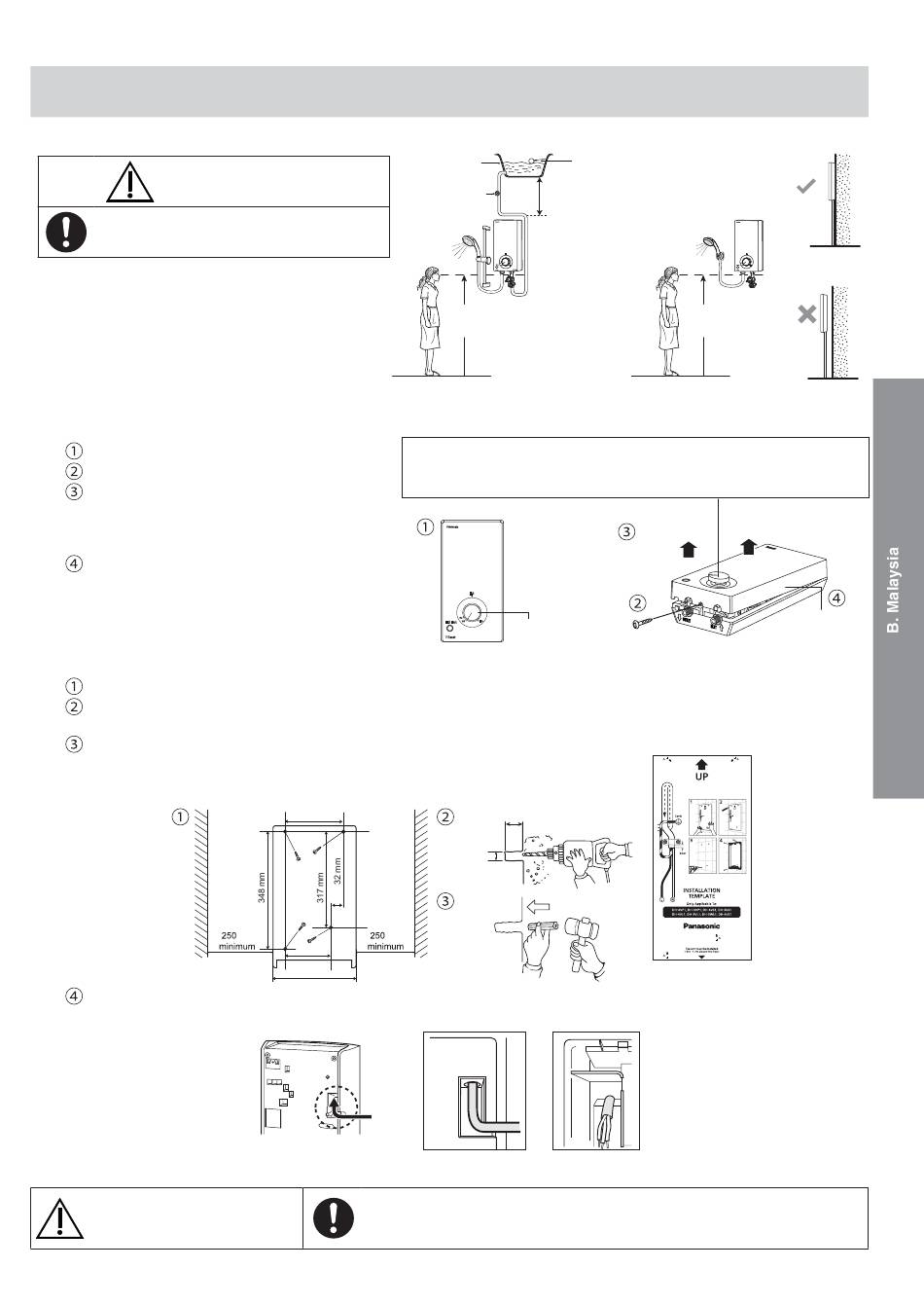

CARA MEMASANG
AMARAN
Semasa proses pemasangan, pastikan
sumber elektrik dan air telah ditutup.
1. Di mana unit ini perlu dipasang.
• Pastikan unit ini dipasangkan pada dinding seperti
dalam Gambarajah 1 ((kedudukan menegak dengan
• penyambungan aliran air menghala ke bawah).
• Jangan memasang unit jauh dari permukaan dinding
seperti yang ditunjukkan dalam Gambarajah 2.
• Unit hendaklah dipasang pada ketinggian
1.5 m ~ 1.7 m dari atas lantai.
2. Menanggalkan Penutup Set.
Pastikan Tombol Kuasa dalam keadaan Off.
Tanggalkan skru dari bahagian bawah unit.
Tarik Tombol Kuasa untuk menjadikannya longgar
(Tombol Kuasa dipasang pada aci di dalam Unit).
Pastikan Tombol Kuasa tidak tertanggal daripada
Penutup Set.
Tanggalkan Penutup Set dari bahagian bawah dahulu
diikuti dengan bahagian atas.
3. Cara memasang Pancuran Mandi Elektrik.
Jarak Unit hendaklah lebih daripada 250 mm dari kanan dan kiri dinding.
Buat 4 lubang pada dinding menggunakan gerudi. Kedudukan posisi lubang seperti yang ditunjukkan pada TEMPLAT PEMASANGAN
yang disediakan.
Masukkan Palam Dinding ke dalam lubang.
Dinding
Kabel Fleksibel hendaklah dimasukkan ke dalam Unit menerusi Bahagian 1 seperti gambarajah di bawah untuk proses
pendawaian elektrik dilakukan.
PERHATIAN
Untuk DH-3VP1
Nota:
Tombol Kuasa adalah terpasang pada Penutup Set. Jangan tanggalkan Tombol
Kuasa daripada Penutup Set.
118 mm
Skru Dinding
Skru
mm mm
86 mm
188 mm
Kabel fl eksibel harus dimasukkan ke unit melalui bahagian yang sedia ada
sahaja (jangan membuat lubang tambahan).
Tangki Air
Peningkatan Paip Utama
Sejuk
Injap
Jarak maksimum di antara
Perkhidmatan
dasar tangki air sejuk dan
puncak Unit Pancuran Mandi
hendaklah tidak melebihi
33 kaki (10 meter)
OFF OFF OFF OFF MA MA MA MA
* Ukuran maksimum bagi
1.5 m ~
paip pembekal tidak
1.7 m
melebihi 10 meter.
* Saiz paip pembekal
seharusnya 1/2 inci.
Tombol Kuasa
25 mm
Ø6 mm
Palam Dinding
Pandangan dari dalam Unit
Bahagian 1
MY12
OFF OFF OFF OFF
MA MA MA MA
1.5 m ~
1.7 m
Untuk DH-3VS1 / DH-3WL1
Angkat ke atas
Skru
Templat Pemasangan
Gambarajah 1
Gambarajah 2
Penutup Set
