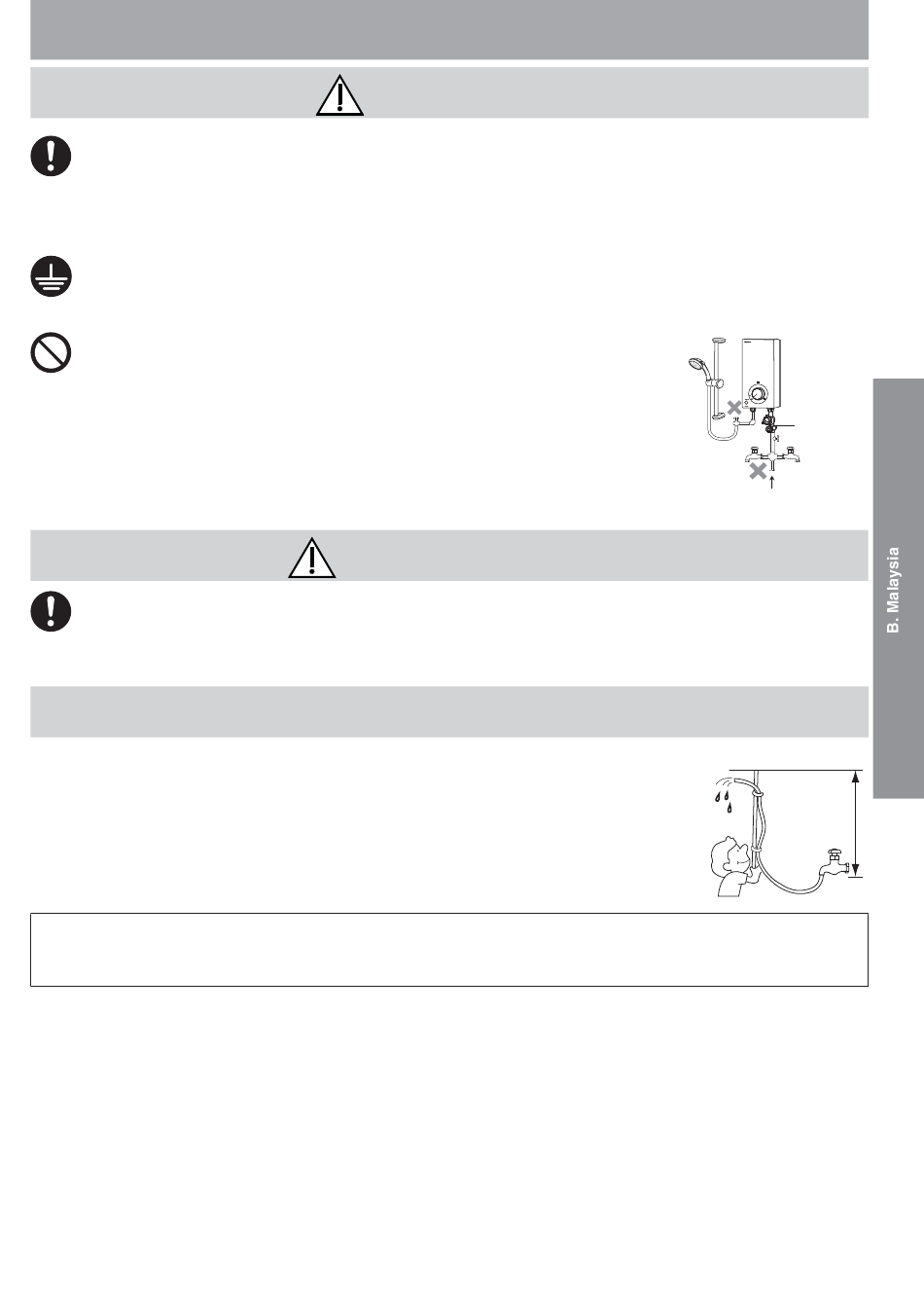

CARA MEMASANG PANCURAN MANDI ELEKTRIK
● Saiz Kabel Fleksibel dan pendawaian elektrik mestilah dipasang dengan sempurna untuk mencegah bahaya berasap dan
kebakaran.
● Semasa proses pemasangan, pastikan sumber elektrik dan air telah ditutup.
● Pancuran mandi ini hendaklah disambung secara kekal ke bekalan elektrik menerusi Suis ON/OFF DP (dwikutub) yang
mempunyai pemisahan sesentuh sekurang-kurangnya 3 mm pada semua kutub yang digabungkan dalam pendawaian tetap.
Suis ini hendaklah dipasangkan dengan jelas tetapi jauh dari jangkauan pengguna.
● Unit ini perlu dibumikan.
• Pembumian yang tidak sempurna boleh menyebabkan kejutan elektrik.
● Jangan memasang Unit Badan Penapis pada saluran keluar kerana air pada saluran masuk
tidak dapat ditapis dan mengakibatkan bendasing untuk masuk ke dalam unit. Ini akan
menyebabkan Unit Pemanas dan Kepala Pancuran tersumbat.
● Jangan memasang, menanggalkan, atau memasang semula unit dengan sendiri.
• Pemasangan yang tidak betul akan mengakibatkan kebocoran air, kejutan elektrik, atau kebakaran.
Pemasangan dan pendawaian haruslah dilakukan oleh pekerja yang mahir.
● Perkongsian paip untuk air masuk dan keluar adalah dilarang.
• Tekanan air akan berkurang sekiranya terdapat air keluar pada saluran yang lain.
Suhu air pancuran akan menjadi sangat panas.
● Kabel fl eksibel harus dimasukkan ke unit melalui bahagian yang sedia ada sahaja (jangan membuat lubang tambahan).
SEBELUM PEMASANGAN DIBUAT
1. Pastikan tekanan air.
Tekanan Air Minima
Tekanan Air Maksima
• Cara mengukur tekanan air seperti dalam gambarajah. Air hendaklah mengalir keluar dari Hos setinggi
2.0 m dari Injap Air Utama.
Nota:
Apabila mengeluarkan unit dari bungkusan , kemungkinan ada kehadiran sedikit air di dalamnya.
Ini adalah biasa kerana unit-unit diuji semasa proses pembuatan.
AMARAN
PERHATIAN
: 9.8 kPa / 0.1 kgf/cm² / 1.42 psi (DH-3VS1 / DH-3WL1)
4.9 kPa / 0.05 kgf/cm² / 0.71 psi (DH-3VP1)
: 380 kPa / 3.87 kgf/cm² / 55 psi
MY11
Unit Badan
OFF OFF OFF OFF
MA MA MA MA
Penapis
Air Masuk
Air Keluar
2.0 m
