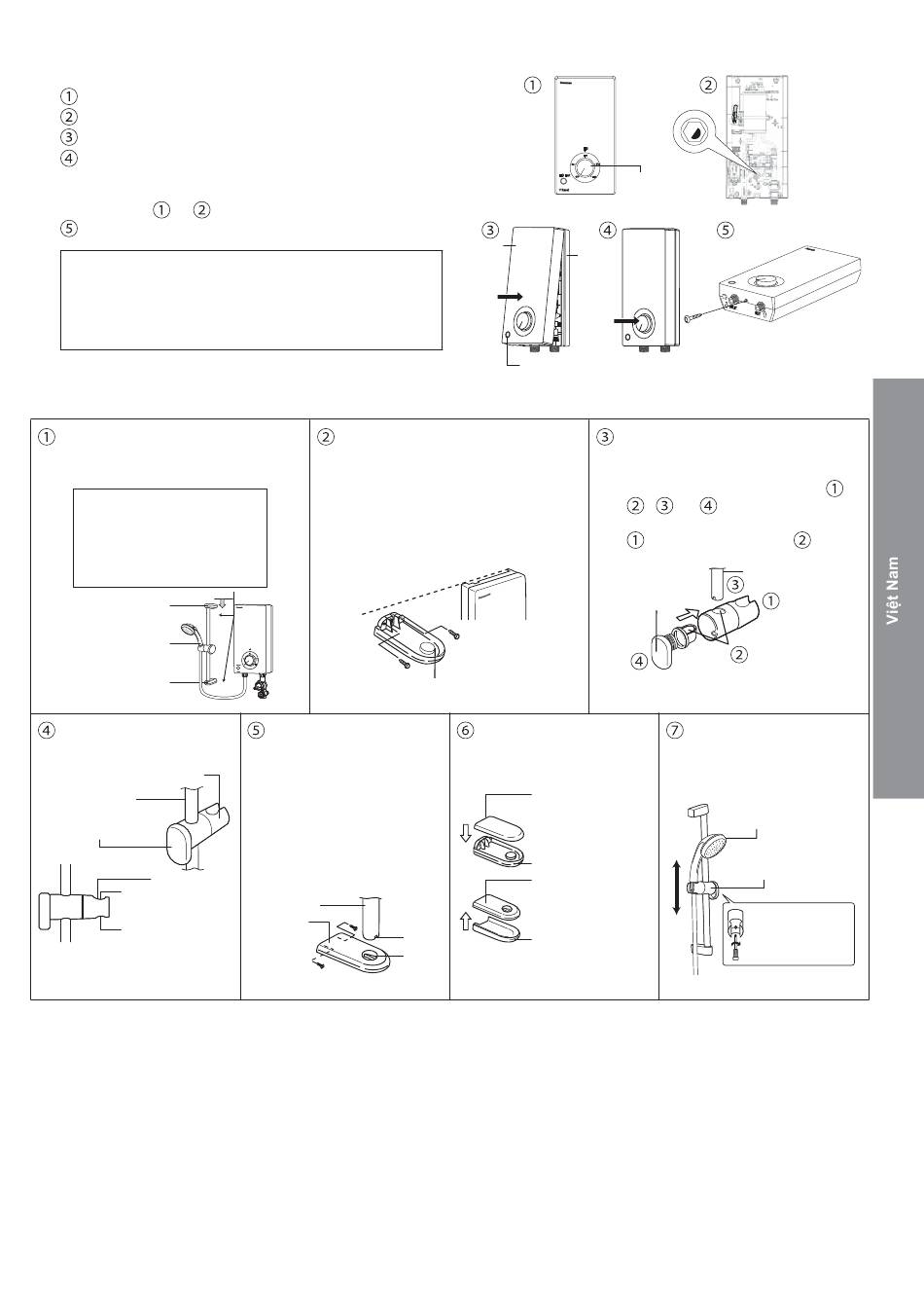

6. Làm thế nào để lắp Mặt trước vào.
Phải bảo đảm Núm Nguồn ở vị trí Off .
Hãy chắc chắn rằng "D-Cut" vị trí của trục được đặt như hình.
Đóng Mặt máy trước theo thứ tự như sau.
Đẩy Núm Nguồn vào cho đến khi nó được lắp vào hoàn
toàn.
Không thể lắp Núm Nguồn vào nếu không thực
hiện mục và
Vặn chặt con vít ở đáy máy.
Lưu ý:
1. Không bấm Nút Kiểm tra ELB trong khi lắp Mặt máy.
2. Không dùng sức mạnh để cài Núm Nguồn trong
khi sửa Mặt máy vì nó sẽ làm hỏng công tắc bên
trong máy.
7. Lắp đặt giá treo Vòi sen.
Lắp đặt Giá đỡ thanh trượt sao cho
Đầu Vòi sen không cao quá cạnh
trên thiết bị.
Đảm bảo tường có cùng độ cao
với giá đỡ thanh trượt và vị trí
gắn khay xà phòng. Nếu tường
không có cùng độ cao hãy dùng
các miếng đệm (không kèm) để
lắp phụ kiện.
Nắp trên giá đỡ
Đầu Vòi sen
Nắp dưới giá đỡ
Vặn chặt Nút khóa vòi
sen và Giá đỡ vòi sen.
Giá Đỡ Vòi Sen
Thanh Trượt
Nút Khóa Vòi Sen
Lỗ giữ Đầu
Trên
vòi sen
Dưới
* Giá đỡ vòi sen sẽ dễ dàng rơi ra
một khi bị vặn lỏng.
trên đây.
Lắp Nắp phần trên giá đỡ không cao
quá cạnh trên thiết bị. Xiết chặt Nắp
phần trên giá đỡ bằng 2 chiếc vít.
(Nhớ là phải đút các Chốt Tường
xuyên qua các lỗ vít)
OFF OFF OFF OFF MA MA MA MA
Lắp Nắp dưới giá đỡ
sao cho rãnh của Thanh
Trượt khớp vào khía của
Nắp dưới giá đỡ và Nắp
trên giá đỡ. Vặn chặt Nắp
dưới giá đỡ bằng 2 chiếc
vít. (Nhớ là phải đút các
Chốt Tường xuyên qua
các lỗ vít)
Thanh Trượt
Nắp giá đỡ
Ốc
Mặt máy
Đẩy
Nút Kiểm Tra ELB
Ốc
Nắp trên giá đỡ
Nắp trên giá đỡ và dưới
bằng Miếng Nắp giá đỡ.
Miếng Nắp trên
giá đỡ
Nắp trên giá đỡ
Nắp dưới giá đỡ
Rãnh
Miếng Nắp dưới
giá đỡ
Mấu
VN14
Vị trí "D-Cut"
Núm Nguồn
Lưng
Máy
Đẩy
Ốc
Chuẩn bị giá đỡ vòi sen và thanh
trượt, tháo nút khóa vòi sen bằng
cách vặn ngược chiều kim đồng hồ
và lắp đặt các bộ phận theo số
, và .
Lưu ý: Đảm bảo lỗ Giá đỡ vòi sen
phải thẳng hàng với lỗ
thanh trượt
Thanh Trượt
Nút Khóa Vòi Sen
Lỗ sắp thẳng hàng
Chỉnh giá đỡ vòi sen theo
độ cao yêu cầu và treo
Đầu Vòi sen như hình vẽ
dưới.
Đầu Vòi sen
Giá Đỡ Vòi Sen
Vặn chặt vít nếu
Đầu vòi hoa sen
vẫn nghiêng
xuống dưới.
,
và
Giá Đỡ Vòi
Sen
