• Lắp thiết bị lên tường bằng
4 vít.
• Bắt vít vào hai tắc kê phía
trên thông qua các lỗ vít ở
trên thiết bị và đảm bảo rằng
các vít lắp không tiếp xúc với
bất kỳ bộ phận kim loại nào
trên tường.
• Sau khi vặn chặt hai vít phía
trên, vặn chặt hai vít còn
lại.

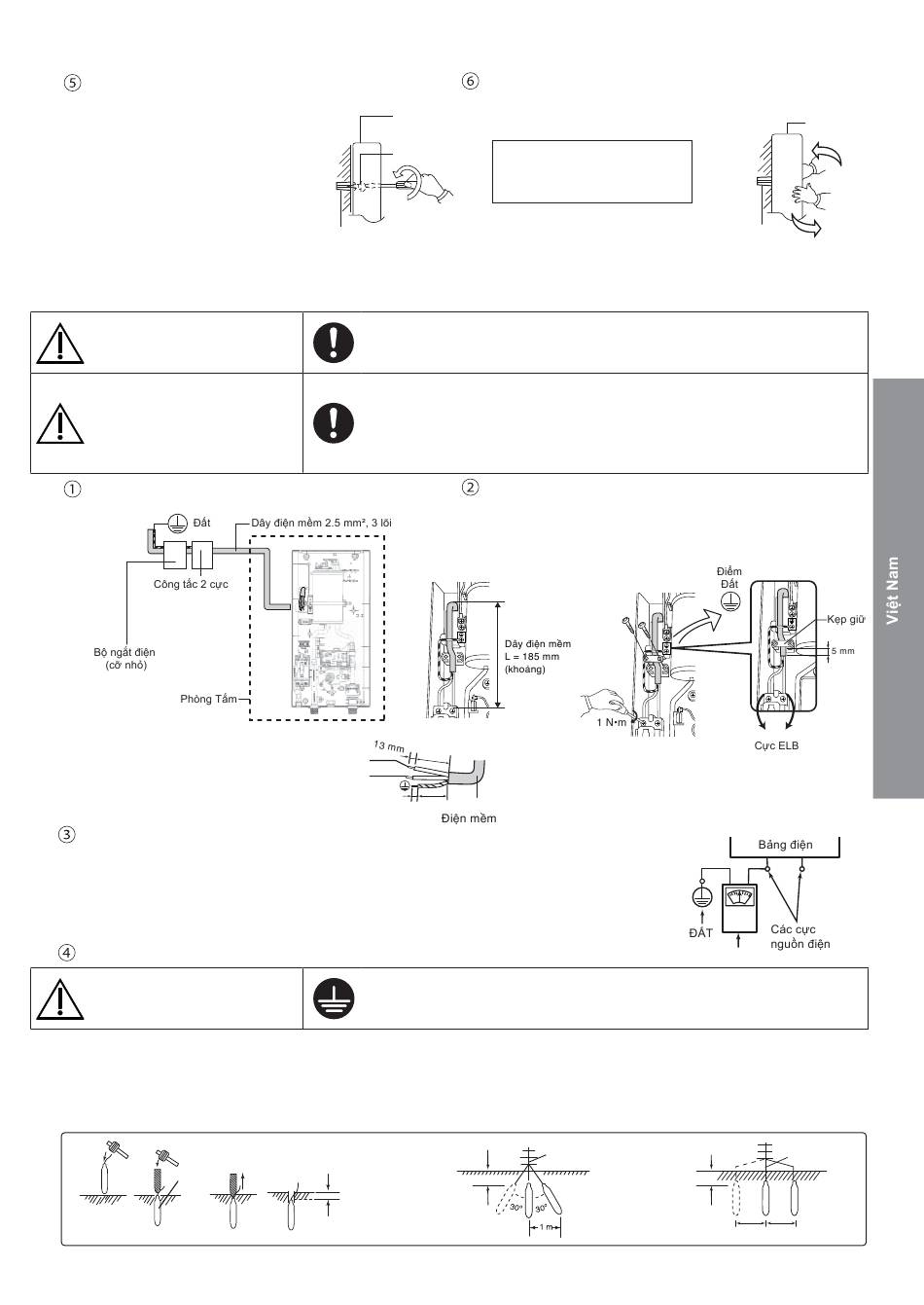

4. Quy trình đi dây điện.
CẢNH BÁO
CẢNH BÁO
Nối với đầu ELB của máy bằng cáp mềm 2.5 mm²,
3 lõi.
ON/OFF
Đấu dây theo cực nóng, nguội (L,N).
• Đấu dây sai cực nóng, nguội (L,N) sẽ gây rò rỉ điện, cháy, v.v...
• Trước khi đấu dây, kiểm tra cực (L,N) bằng vôn kế bằng cách nối một đầu của vôn
kế với đất trong khi đầu kia với đầu của nguồn điện.
• Khi kim đồng hồ lệch lớn thì cực của nguồn điện là dây nóng 'L'.
Cọc nối đất.
CẢNH BÁO
• Thiết bị phải được nối xuống đất.
• Cách thức nối đất. Chọn một chỗ ẩm để chôn cọc nối đất tùy chọn (DQ-6H). Cọc nối đất phải được chôn sâu ít nhất
70 cm so với mặt đất.
• Đảm bảo rằng trở kháng đất nhỏ hơn 100 Ω. Nếu trở kháng đất không nhỏ hơn 100 Ω, phải chôn cọc sâu hơn hoặc sử
dụng 2 hay 3 cọc.
Công cụ
Cọc nối đất
Mặt đất
Lưng
Máy
Tường
Ốc
Tắc Kê
Phải cài đặt Dây Mềm và dây điện đúng kích thước để tránh nguy cơ
bốc khói và hỏa hoạn.
Máy nước nóng phải luôn được nối với nguồn điện qua công tắc 2 cực
ON/OFF có khoảng cách ít nhất 3 mm tới mỗi cưc. Công tắc này phải ở
vị trí dễ nhận thấy nhưng không nằm trong tầm tay của người đang sử
dụng vòi sen.
75 mm
L
N
13 mm Dây
70 mm
Máy nước nóng phải được nối xuống đất.
Việc nối xuống đất không đúng cách có thể gây giật điện.
(Kiểu cạnh xiên)
Ít nhất 70 cm
Ít nhất 70 cm
VN12
Kiểm tra thiết bị đã bắt chắc
chắn vào tường bằng cách thử
xê dịch qua bên phải và trái.
Lưu ý:
Thiết bị phải được lắp với 4
vít.
Tháo Kẹp giữ dây và lắp dây. Tước dây dẫn (lớp
phủ). Siết chặt dây có điện (L) và dây trung tính (N)
vào ELB (L,N) và dây nối đất vào Điểm tiếp đất với
mômen xoắn 1 N•m (10 kgf.cm). Lắp lại Kẹp về vị trí
cũ để kẹp dây.
(Kiểu song song)
Đấu
Ít nhất 70 cm
Lưng
Máy
Tường
Tắc Kê
Dây
L N
Đấu
Khoảng 2 m Khoảng 2 m
