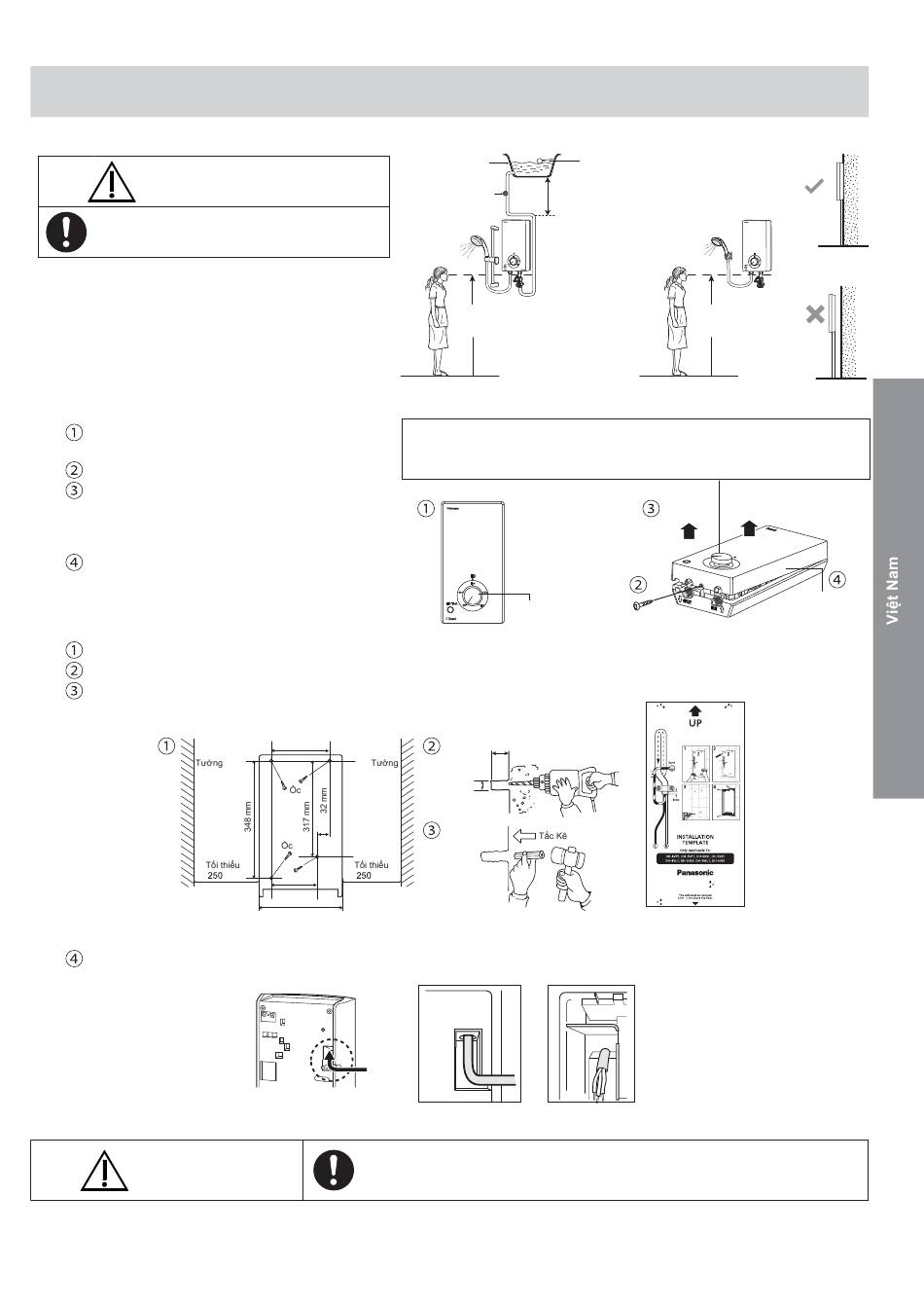

CÁCH THỨC LẮP ĐẶT
CẢNH BÁO
Trong quá trình lắp đặt hãy nhớ NGẮT
nguồn điện và nước.
1. Vị trí lắp đặt.
• Quý khách phải chắc chắn lắp đặt thiết bị trên
tường như minh họa trong Hình 1 (Vị trí đứng với
các phụ kiện nước hướng xuống dưới).
• Không được lắp đặt máy cách xa mặt tường
như trong Hình 2.
• Máy phải lắp cao hơn mức sàn 1.5 m - 1.7 m.
2. Cách tháo Mặt Trước ra khỏi thân máy.
Nhớ là Núm Nguồn phải ở vị trí Off
(tắt).
Mở con vít dưới đáy máy.
Nâng lên Núm Nguồn để làm cho lỏng ra
(Núm nguồn được gắn vào trục bên trong Thiết
bị). Hãy chắc chắn rằng Núm Nguồn không bị
tách ra khỏi Mặt máy trước.
Lấy Mặt máy ra bằng cách nhấc phần đáy lên rồi
tháo phần móc vào ở phía trên máy.
3. Cách lắp cố định máy nước nóng.
Thiết bị phải cách tường bên phải và bên trái ít nhất 250 mm.
Dùng khoan đục 4 lỗ trên tường. Vị trí của các lỗ như được chỉ định trong MẪU HƯỚNG DẪN CÀI ĐẶT đã cung cấp.
Đóng chốt vào lỗ.
Đưa Dây Điện Mềm vào máy qua 1 như trong hình dưới đây.
CHÚ Ý
Dành cho DH-3VP1 / DH-4VP1
118 mm
mm mm
86 mm
188 mm
Dây điện phải được nối vào điểm được thiết kế sẵn
(chứ không được tạo thêm lỗ khác).
Bồn nước
lạnh
Van phục vụ
33 ft (10 meter) là độ cao
khuyến cáo tối đa giữa
đáy của bồn nước lạnh
và đỉnh của máy vòi sen,
van sử dụng.
OFF OFF OFF OFF MA MA MA MA
* Tổng Độ dài tối đa của
1.5 m ~
ống cấp phải dưới
1.7 m
10 meter.
* Cỡ ống cấp là 1/2 inch.
Lưu ý:
Núm Nguồn được gắn vào Mặt máy trước. Không tháo Núm Nguồn từ
Mặt máy trước.
Núm Nguồn
25 mm
Ø6 mm
Xem từ bên trong của Đơn vị
Phần 1
VN11
Mức nâng ống chính
OFF OFF OFF OFF
MA MA MA MA
1.5 m ~
1.7 m
Dành cho DH-3VS1 / DH-4VS1
Nhấc lên
Ốc
Mẫu Hướng Dẫn Cài Đặt
Hình 1
Hình 2
Mặt máy
