Versione 1.0 M a g g i o 2019
Version 1.0 M a y 2019

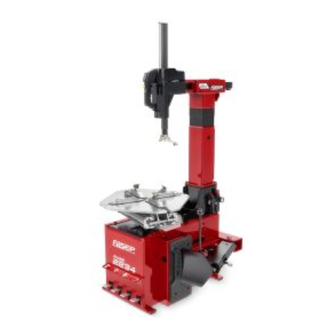

SMONTAGOMME :
TYRE CHANGER :
RASE.2234
Via Faentina 96 - 50032 Borgo San Lorenzo (Fi) - ITALY
Manuale Uso e Manutenzione
Instruction Manual
FASEP 2000 s.r.l.
Tel. +39 055 8403126 - email info@fasep.it
IT
UK

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RASE.2234 and is the answer not in the manual?

Questions and answers

Related Manuals for Fasep RASE.2234

Summary of Contents for Fasep RASE.2234

  • Page 1 Versione 1.0 M a g g i o 2019 Version 1.0 M a y 2019 SMONTAGOMME : TYRE CHANGER : RASE.2234 FASEP 2000 s.r.l. Via Faentina 96 - 50032 Borgo San Lorenzo (Fi) - ITALY Tel. +39 055 8403126 - email info@fasep.it...

  • Page 2: Table Of Contents

    Questo documento contiene informazioni e dati protetti da brevetti. Tutti i diritti sono riservati. Ne è vietata la copia, la riproduzione o la traduzione anche in minima parte senza un’autorizzazione scritta da parte di Fasep s.r.l. © Copyright 2016 Fasep s.r.l.

  • Page 3: Introduzione

    INTRODUZIONE Scopo di questa pubblicazione è quello di fornire al proprietario e all’operatore istruzioni efficaci e sicure sul corretto uso e la manutenzione dello smontagomme Fasep. Se tali istruzioni verranno attentamente seguite, la macchina risponderà alle caratteristiche di efficienza e durata contribuendo a facilitare notevolmente il Vostro lavoro.

  • Page 4: Trasporto, Stoccaggioe Movimentazione

    765 mm Profondità 980 mm Altezza 970 mm Peso macchina con imballo: RASE.2234 versione standard : 00000 Kg Condizioni dell’ambiente di trasporto e stoccaggio macchina : Temperatura: -25° - +55 °C. ATTENZIONE : Per evitare danneggiamenti non sovrapporre atri colli sull’imballo.

  • Page 5: Disimballo/Montaggio

    DISIMBALLO - MONTAGGIO ATTENZIONE : Eseguire con attenzione le operazioni di sballatura, montaggio, sollevamento e installazione di seguito descritte. Conservare gli imballi originali, in luogo sicuro, per eventuali trasporti futuri. L’inosservanza di tali raccomandazioni può provocare danneggiamenti alla macchina e pregiudicare la sicurezza dell’operatore. Liberare la macchina dalla parte superiore dell’imballo.

  • Page 6: Sollevamento/Movimentazione

    SOLLEVAMENTO-MOVIMENTAZIONE Per la rimozione della macchina dal pallet seguire le seguenti indicazioni: Svitare le viti di fissaggio dei piedi macchina. Inclinare lateralmente lo smontagomme il minimo indispensabile ed infilare le forche del muletto tra il pallet e la macchina fino alla fuoriuscita delle stesse. Tale punto di sollevamento deve essere utilizzato ogni volta che si intenda variare luogo di installazione della macchina stessa.

  • Page 7: Allacciamento Elettrico E Pneumatico

    ALLACCIAMENTO ELETTRICO E PNEUMATICO ATTENZIONE Tutte le operazioni per l’allacciamento elettrico della macchina alla rete di ali- mentazione devono essere effettuate da personale professionalmente qualifi- cato. Prima di procedere all’allacciamento pneumatico verificare che la macchina sia nella configurazione indicata in fig. 4 : Pedali 3 e 4 tutto in basso, palo orizzontale tutto in avanti.

  • Page 8: Norme Di Sicurezza

    NORME DI SICUREZZA L’APPARECCHIATURA E’ DESTINATA AD UN USO ESCLUSIVAMENTE PROFESSIONALE. ATTENZIONE : Sull’attrezzatura può operare un solo operatore alla volta. ATTENZIONE : L’inosservanza delle istruzioni e delle avvertenze di pericolo, può provocare gravi lesioni agli operatori e ai presenti. Non mettere in funzione la macchina prima di aver letto e compreso tutte le segnalazioni di pericolo, attenzione e avvertenza di questo manuale.

  • Page 9: Descrizione

    DESCRIZIONE La macchina è uno smontagomme automatico a funzionamento elettrico-pneumatico, opera su ruote intere a canale con pesi e dimensioni indicate nel paragrafo dati tecnici. Progettato per operare correttamente su: Ruote convenzionali Ruote con cerchio a canale rovescio o senza foro centrale Pneumatici runflat a fianco rinforzato (*) (*) ATTENZIONE : Per questi sistemi di ruote sono state specificatamente studiate procedure dedicate.

  • Page 10: Dati Tecnici

    DATI TECNICI Dimensioni di ingombro RASE.2234 (standard) : Lunghezza : 1100 min. - 1310 max. Larghezza : 860 min. - 1160 max. Altezza : 1920 min. - 2030 max. Capacità di bloccaggio autocentrante : Dall’interno : 13” - 24” Dall’esterno : 12”...

  • Page 11: Accessori In Dotazione

    Kit cambio torretta rapido ; Unità di gonfi aggio a pedale. CONDIZIONI DI UTILIZZAZIONE PREVISTE Gli smontagomme Fasep sono stati progettati esclusivamente per montare e smontare pneumatici, utilizzando gli strumenti di cui sono dotati secondo quanto descritto in questo manuale. ATTENZIONE : Ogni altro utilizzo diverso da quello descritto è...

  • Page 12: Principali Elementi Di Funzionamento

    PRINCIPALI ELEMENTI DI FUNZIONAMENTO ATTENZIONE : Imparate a conoscere la vostra macchina. Conoscere l’esatto funzionamento è la migliore garanzia di sicurezza e prestazioni. Imparate la funzione e la disposizione di tutti i comandi. Controllare accuratamente il corretto funzionamento di ciascun comando della macchina.

  • Page 13: Decalcomanie

    DECALCOMANIE...
  • Page 14 DECALCOMANIE RIF CODICE DESCRIZIONE RIF CODICE DESCRIZIONE Etichetta modello Etichetta modello 30013620 30013621 macchina DX grigia macchina SX grigia Etichetta modello Etichetta modello 30013622 30013623 macchina DX bianca macchina SX bianca RIF CODICE DESCRIZIONE RIF CODICE DESCRIZIONE Etichetta rotazione 30015041 testata Etichetta pericolo 11 30015039...

  • Page 15: Uso

    L’uso dello smontagomme si divide i 4 azioni principali: Stallonatura Smontaggio Montaggio Gonfiaggio Stallonatura Chiudere completamente le griffe dell’autocentrante agendo sul pedale 5 fig. 7 Toglere tutti i pesi di bilancia tura dal cerchione. Sgonfiare completamente il pneumatico togliendo la valvola. Posizionare la ruota come indicato in fig.

  • Page 16: Smontaggio

    SMONTAGGIO Posizionamento dell’utensile Riportare in posizione di lavoro il palo verticale premendo lo stesso pedale che si usa per la sua rotazione. Portare il braccio operante in posizione di lavoro in modo che la torretta sia a contatto con il bordo del cerchione fig.

  • Page 17: Montaggio

    MONTAGGIO AVVERTENZA : Verificare sempre il giusto accoppiamento copertura/cerchio in termini di compatibilità (copertura tubeless su cerchio tubeless, copertura tube type su cerchio tube type) e di dimensioni geometriche (diametro di calettamento, larghezza di sezione, off-set e tipo di profilo della balconata) prima del loro assemblaggio. Verificare inoltre che i cerchi non abbiano subito deformazioni, non presentino i fori di fissaggio ovalizzati, incrostati o arrugginiti e non vi siano bave taglienti sul foro della valvola.

  • Page 18: Gonfiaggio

    GONFIAGGIO ATTENZIONE : L’operazione di gonfiaggio è un’azione notoriamente pericolosa. Tale operazione deve essere eseguita secondo le indicazioni sotto riportate. Si raccomanda l’uso di occhiali di sicurezza otticamente neutri e calzature di sicurezza. AVVERTENZA : In questa fase di lavoro si possono presentare livelli di rumore valutati a 85 dB(A).

  • Page 19: Manutenzione

    ATTENZIONE : La Fasep srl declina ogni responsabilità in caso di reclami derivati dall’uso di ricambi o accessori non originali. AVVERTENZA : Non è ammesso alcun tipo di intervento mirato alla variazione del valore di taratura della pressione di funzionamento delle valvole di massima o del limitatore di pressione.
  • Page 20 MANUTENZIONE Il filtro regolatore + lubrificatore è dotato di un dispositivo semiautomatico di spurgo dell’acqua di condensa. Tale dispositivo entra in funzione, automaticamente, ogni qualvolta s’interrompe l’alimentazione pneumatica alla macchina. Eseguire lo spurgo manuale fig. 18 quando il livello della condensa oltrepassa il livello L in fig. 18 Pulire settimanalmente il piano superiore dell’autocentrante.

  • Page 21: Informazioni Ambientali

    INFORMAZIONI AMBIENTALI La seguente procedura di smaltimento deve essere applicata esclusivamente alle macchine in cui la targhetta dati macchina riporta il simbolo del bidone barrato. Questo prodotto può contenere sostanze che possono essere dannose per l’ambiente e per la salute umana se non viene smaltito in modo opportuno. Vi forniamo pertanto le seguenti informazioni per evitare il rilascio di queste sostanze e per migliorare l’uso delle risorse naturali.

  • Page 22: Mezzi Antincendio Da Utilizzare

    Precauzioni nell’impiego dell’olio : Evitare il contatto con la pelle. Evitare la formazione o la diffusione di nebbie d’olio nell’atmosfere. Adottare quindi le seguenti precauzioni igieniche : Evitare gli schizzi (indumenti appropriati, schermi protettivi sulle macchine) Lavarsi frequentemente con acqua e sapone, non utilizzare prodotti irritanti o solventi che a- sportano il rivestimento sebaceo della pelle.

  • Page 23: Ricerca Guasti

    RICERCA GUASTI ATTENZIONE : In caso di guasto imprevisto, isolare elettricamente l’apparecchio tramite di- sconnessione annipolare spina-presa. AUTOCENTRANTE NON GIRA : Spina di alimentazione non collegata o difettosa: - Controllare la spina. Non arriva corrente elettrica alla macchina: - Ripristinare il collegamento elettrico. Invertitore difettoso: - Sostituire invertitore, rivolgendosi a personale qualificato.
  • Page 24 AUTOCENTRANTE NON GIRA IN UN SENSO O NELL’ALTRO : Invertitore difettoso: - Sostituire invertitore, rivolgendosi a personale qualificato. Cinghia rotta: - Sostituire cinghia. Riduttore bloccato: - Sostituire riduttore. L’AUTOCENTRANTE NON BLOCCA I CERCHI : Cilindro autocentrante difettoso: - Sostituire cilindro autocentrante. AUTOCENTRANTE FATICA A SMONTARE O A MONTARE LE RUOTE : Tensione cinghia inadeguata: - Regolare tensione cinghia o sostituirla.

  • Page 25: Schema Elettrico

    The information in this document is subject to change without notice. This document contains information and data protected by patents. All rights reserved. It is forbidden to copy, repro-duce or translate even a small part without a written authorization from Fasep s.r.l. © Copyright 2016 Fasep s.r.l.

  • Page 26: Introduction

    The purpose of this manual is to furnish the owner and operator with a set of practical, safe instruc- tions on the use and maintenance of the Fasep tyre changer. Follow all the instructions carefully and the machine will give you the efficient and long-lasting servi- ce, making your work considerably easier.

  • Page 27: Transpor, Storage And Handling

    The tire changer must be transported in its original packing and stowed in the position shown on the external packing. In case of unpacked machine, please follow these instructions: - protect the edges with suitable material; - Do not use metal wire ropes for machine hoisting. Packing dimensions RASE.2234 Width 765 mm Depth 980 mm...

  • Page 28: Unpacking-Assembly

    UNPACKING-ASSEMBLY WARNING : Take utmost care when unpacking, assembling, hoisting and installing the ma- chine as described in this heading. Keep the original packing in good conditions to be used if the equipment has to be shipped in the future. Failure to comply with these instruction may dama- ge the machine and risk the operator’s safety.

  • Page 29: Hoisting / Handling

    HOISTING / HANDLING To remove the machine from the pallet, follow the following instructions: Unscrew the fixing screws on machine feet. Lift the machine sideways enough to insert the forks of the fork-lift truck between the machine and the pallet . This hoisting point must be used whenever you need to change the installation position of the ma- chine.

  • Page 30: Electrical And Pneumatic Connections

    ELECTRICAL AND PNEUMATIC CONNECTIONS WARNING All operations required for the electrical connections of the equipment must be carried out exclusively by a qualified electrician. Before connecting for air supply system, make sure the machine is set up as in fig. 4: Pedal 3 and 4 totally downwards, column forward.

  • Page 31: Safety Regulations

    SAFETY REGULATIONS THE EQUIPMENT IS INTENDED FOR PROFESSIONAL USE ONLY. WARNING : Only one operator may work on the equipment at a time. WARNING : Failure to comply with the instructions and danger warnings may seriously in- jure operators and any other person present near the machine. Do not operate the machine until you have read and understood all the danger , warning and caution notices in this manual.

  • Page 32: Description

    DESCRIPTION The machine is an electro-pneumatic automatic tire changer, to be used with wheels with drop center featuring weight and dimensions as described in the technical data section. It is engineered to work effectively on: Conventional wheels Reverse rim wheels or wheels without central hole Run-flat tires with reinforced sidewalls (*) (*) WARNING : There are specifically studied procedures for this type of wheels.
  • Page 33 TECNICHAL DATA Overall dimensions RASE.2234 (standard) : Length : 1100 min. - 1310 max. Width : 860 min. - 1160 max. Height : 1920 min. - 2030 max. Table top clamping capacity : Inside clamping : 13” - 24” Outside clamping: 12”...

  • Page 34: Standard Accessories

    Quick change tool hub kit ; Foot controlled inflating unit. USE CONDITIONS Fasep tyre changers have been engineered only and exclusively to mount and demount tyres, by using the supplied tools only and according to the instructions in this manual. WARNING : Any other use other than that described is to be considered improper and un- reasonable.

  • Page 35: Main Operating Parts

    MAIN OPERATING PARTS WARNING : Get to know your machine. The best way to prevent accidents and obtain top performance is to get to know e- xactly how it works. Learn the function and location of all controls. Check carefully that each of the con- trols operated properly.

  • Page 36: Warning Signals

    LABELS...
  • Page 37 LABELS CODE DESCRIPTION CODE DESCRIPTION Model machine label 30013620 Model machine label 30013621 LT. gray Model machine label 30013622 30013623 Model machine label RT. white CODE DESCRIPTION CODE DESCRIPTION 30015041 Head twisting label Exploding danger 11 30015039 label CODE DESCRIPTION 30015040 Warning label CODE...

  • Page 38: Use

    The tire changer use is composed by 4 main operations: Bead Breaking Smontage Montage Tire inflating Bead breaking Fully close the turntable clamps acting on pedal 5 fig. 7 Remove the weights on the rim. Fully deflate the tire, removing the valve. Place the wheel as shown in fig.

  • Page 39: Demontage

    DEMONTAGE Tool positioning Bring the working arm in working position by pressing the twisting control pedal. Set the mounting bar in working position and let the mounting head touch the edge of the rim fig. Press the yellow button from the outside of the handle to lock both mounting bar and the horizontal arm.

  • Page 40: Montage

    MONTAGE CAUTION : Always check that the tire/rim combination is correct in terms of compatibility (tubeless tire on tubeless rim; tube type tire on tube type rim) and geometrical size (keying diameter, cross-section width, Off-set and shoulder profile) before mounting. Also check that rims are not deformed, that their fixing holes have not become oval, that they are not scaled or rusty and that they do not have sharp burrs on the valve holes.

  • Page 41: Inflation

    INFLATING WARNING : The inflating operation is well known to be dangerous. It must be carried out in accordance with the instructions below. Safety gog- gles with plain lenses and safety footwear must be worn. CAUTION : During this operation, noise levels assessed at 85 dB(A) may occur. Operators are advised to wear hearing protection devices.

  • Page 42: Maintenance

    WARNING : Fasep srl declines all liability for claims deriving from the use of non-original spare parts or accessories. CAUTION : Any operation intended to modify the setting value of the relief valves or pres- sure limiter is forbidden .
  • Page 43 MAINTENANCE The filter + regulator + lubricator is equipped with a semiautomatic condensation drain device. This device operates whenever the compressed air supply to the machine is cut off. Drain the condensation manually fig. 18 when the level exceeds the mark L , fig. 18. Clean the top plate of the turntable every week: remove any accumulated dirt and clean with environmentally-friendly sol- vents.

  • Page 44: Environmental Information

    ENVIRONMENTAL INFORMATION The following disposal procedure shall be exclusive applied to the machine having the crossed-out bin symbol on their plate. This product may contain substances that can be hazardous to the environment or to human health if it is not disposed of properly. We therefore provide you with the following information to prevent releases of these substances and to improve the use of natural resources.

  • Page 45: Recommended Fire-Extinguishing Devices

    Precautions for the use of oil: Avoid contact with the skin. Do not allow oil mists to form or spread in the atmosphere. Observe the following elementary health precautions: Protect against oil splashes (appropriate clothing, protective guards on machines) Wash frequently with soap and water; do not use cleaners or solvents that can irritate your skin or remove its natural protective oil.

  • Page 46: Trouble Shooting

    TROUBLE SHOOTING CAUTION : In case of unexpected failure, electrically insulate the machine by means of an omni polar disconnection device. TURNTABLE NOT TURNING : Feeding plug not connected or defective: - check the plug Machine not powered: - Restore the electric connections. Defective inverter : - replace the inverter, (skilled staff needed in this case) Motor shorted:...
  • Page 47 TABLE TOP WILL NOT ROTATE IN EITHER DIRECTION : Inverter faulty: - Replace the inverter, (skilled staff needed in this case) Belt broken: - Renew belt. Gear unit broken: - Renew gear unit. TABLE TOP FAILS TO CLAMP WHEELS : Defective table top cylinder: - Replace the cylinder.

  • Page 48: Electric Scheme

    SCHEMA ELETTRICO : 220 V - 1 ph - 50 Hz - 1 speed SCHEMA ELETTRICO : 400 V - 3 ph - 50 Hz - 1 speed...
  • Page 49 SCHEMA ELETTRICO : 400 V - 3 ph - 50 Hz - 2 speed...

  • Page 50: Schema Pneumatico

    SCHEMA PNEUMATICO - PNEUMATIC SCHEME RIF. DESCRIZIONE PARTICOLARE DESCRIPTION CILINDRO BLOCCAGGIO BRACCIO LOCKING HORIZONTAL ARM CYLINDER CILIONDRO BLOCCAGGIO ASTA VERTICALE LOCKING VERTICAL SHAFT CYLINDER MANIGLIA PNEUMATICA PNEUMATIC HANDLE GRUPPO LUBRIFICATORE WATER SEPARATOR AND PRESSURE REG.+LUBRIF. VALVOLA DISTRIBUTORE DISTRIBUTION VALVE CILINDRO ROTAZIONE PALO VERTIVAL POST CYLINDER RACCORDO GIREVOLE ROTATING UNION...

  • Page 51: Pnuematic Scheme

    SCHEMA PNEUMATICO - PNEUMATIC SCHEME RIF. DESCRIZIONE PARTICOLARE DESCRIPTION CILINDRO BLOCCAGGIO BRACCIO LOCKING HORIZONTAL ARM CYLINDER CILIONDRO BLOCCAGGIO ASTA VERTICALE LOCKING VERTICAL SHAFT CYLINDER MANIGLIA PNEUMATICA PNEUMATIC HANDLE GRUPPO LUBRIFICATORE WATER SEPARATOR AND PRESSURE REG.+LUBRIF. VALVOLA DISTRIBUTORE DISTRIBUTION VALVE CILINDRO ROTAZIONE PALO VERTIVAL POST CYLINDER RACCORDO GIREVOLE ROTATING UNION...
