Инструкция по установке и эксплуатации душевой кабины
PRODUCT CERTIFICATE | ПАСПОРТ ВИРОБУ | БҰЙЫМНЫҢ ТӨЛҚҰЖАТЫ
Shower cabin installation and operation instruction
Інструкція з мотажу та експлуатації душової кабіни
Душ кабинасын орнату жəне пайдалану бойынша нұсқаулық

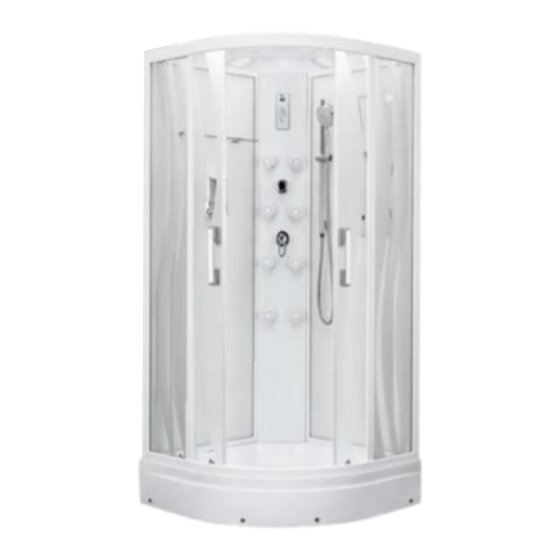

ER 5508P
800 x 800 x 2150 мм
ER 5509P
900 x 900 x 2150 мм
ER 5510P
1000 x 1000 x 2150 мм
MADE IN PRC / СДЕЛАНО В КНР
HANGZHOU LIAONA SANITARY CO., LTD
ХАНЧЖОУ, ЛИАОНА САНИТАРИ ЛТД
Xing Wei village, Guali town, Xiaoshan district, Hangzhou city, Zhejiang province, China 311247
Ксингвэй вилэдж, город Гуали, район Сяошань, Ханчжоу, провинция Чжэцзян, Китай 311247
ПАСПОРТ ИЗДЕЛИЯ
S2 S3
S4
S2 S3
S4
S2 S3
S4
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for ERLIT Elegance ER 5508P S3
Summary of Contents for ERLIT Elegance ER 5508P S3
- Page 1 ПАСПОРТ ИЗДЕЛИЯ Инструкция по установке и эксплуатации душевой кабины PRODUCT CERTIFICATE | ПАСПОРТ ВИРОБУ | БҰЙЫМНЫҢ ТӨЛҚҰЖАТЫ Shower cabin installation and operation instruction Інструкція з мотажу та експлуатації душової кабіни Душ кабинасын орнату жəне пайдалану бойынша нұсқаулық ER 5508P S2 S3 800 x 800 x 2150 мм...
- Page 2 УВАЖАЕМЫЕ ПОКУПАТЕЛИ! Мы благодарим Вас за приобретение душевой кабины торговой марки ERLIT и • Устанавливать кабину на улице ЗАПРЕЩЕНО! надеемся, что она оправдает все Ваши ожидания. • Использовать кабину не по назначению Душевая кабина может использоваться в квартирах, домах или отелях – ее...
- Page 3 DEAR CUSTOMERS! We thank you for purchasing the shower cabin of ERLIT trade mark and hope that it will • Installing the cabin on the street LIST OF PROHIBITED come up to all of your expectations. ACTIONS! • Misusing the cabin The shower cabin can be used in apartments, houses or hotels –...
-
Page 4: Транспортування Ізберігання
ШАНОВНІ ПОКУПЦІ! Мы Дякуємо Вам за придбання душової кабіни торговельної марки ERLIT та • Встановлювати кабіну на вулиці ЗАБОРОНЕНО! сподіваємося, що вона виправдає всі Ваші очікування. Душова кабіна може • Використовувати кабіну не за призначенням використовуватися в квартирах, будинках абог отелях - її монтаж в усіх випадках... - Page 5 ҚҰРМЕТТІ САТЫП ERLIT сауда маркасының душ кабиналарын сатып алғаныңыз үшін • Кабинаны көшеге орнату. ТЫЙЫМ САЛЫНАДЫ! алғысымызды білдіреміз жəне ол Сіздің үміттеріңізді ақтайтынына АЛУШЫЛАР! • Кабинаны басқа мақсаттарға пайдалану. сенеміз. • Алкогольдік немесе есірткі мастық жағдайында душ кабинасына кіру. Душ кабинасын пəтерде, үйде немесе қонақ үйлерінде пайдалану...
-
Page 6: Packing List
СХЕМА ПОДГОТОВКИ КОМПЛЕКТАЦИЯ КОММУНИКАЦИЙ PACKING LIST холодная вода COMMUNICATIONS КОМПЛЕКТАЦІЯ горячая вода PREPARATION LAYOUT ТОЛЫМДЫЛЫҚ M4 x 12 M5 х 8 M4 x 10 M4 x 20 M4 x 12 Расположение сливного отверстия в поддоне Ø 60 мм РЕКОМЕНДОВАННЫЙ ИНСТРУМЕНТ ДЛЯ МОНТАЖА... - Page 7 МОНТАЖ № № Выполняемая операция действий шага ЛОГОИКА СБОРКИ ДУШЕВОЙ КАБИНЫ SHOWER CABIN Сборка, установка поддона INSTALLATION Установите на поддон сифон. Проверьте фиксацию комплектующих поддона. Выровняйте уровень поддона при помощи регулировки ножек. При необходимости снимите переднюю На момент монтажа душевой кабины панель...
- Page 8 ШАГ 1 | STEP 1 ШАГ 3 | STEP 3 МОНТАЖ МОНТАЖ ДУШЕВОЙ КАБИНЫ ДУШЕВОЙ КАБИНЫ SHOWER CABIN SHOWER CABIN M12*170mm INSTALLATION INSTALLATION ВНИМАНИЕ! Поместив поддон душевой Шаг 1 и Шаг 2 нужно выполнить кабины в место монтажа, с в случае покупки вами поддона помощью...
- Page 9 ШАГ 5 | STEP 5 ШАГ 8 | STEP 8 МОНТАЖ МОНТАЖ ДУШЕВОЙ КАБИНЫ ДУШЕВОЙ КАБИНЫ SHOWER CABIN SHOWER CABIN INSTALLATION INSTALLATION Детали А5 и А6 вставить в пазы с торцов верхней и нижней направляющих ШАГ 6 | STEP 6 ШАГ...
- Page 10 ШАГ 9 | STEP 9 ШАГ 10 | STEP 10 МОНТАЖ МОНТАЖ ДУШЕВОЙ КАБИНЫ ДУШЕВОЙ КАБИНЫ SHOWER CABIN SHOWER CABIN INSTALLATION INSTALLATION ШАГ 11 | STEP 11...
- Page 11 ШАГ 12 | STEP 12 ШАГ 14 | STEP 14 МОНТАЖ МОНТАЖ ДУШЕВОЙ КАБИНЫ ДУШЕВОЙ КАБИНЫ =6+2 SHOWER CABIN SHOWER CABIN INSTALLATION INSTALLATION ШАГ 13 | STEP 13...
- Page 12 ШАГ 15 | STEP 15 ШАГ 17 | STEP 17 МОНТАЖ МОНТАЖ ДУШЕВОЙ КАБИНЫ ДУШЕВОЙ КАБИНЫ SHOWER CABIN SHOWER CABIN INSTALLATION INSTALLATION ШАГ 16 | STEP 16 ШАГ 18 | STEP 18...
- Page 13 ШАГ 19 | STEP 19 ШАГ 21 | STEP 21 МОНТАЖ МОНТАЖ ДУШЕВОЙ КАБИНЫ ДУШЕВОЙ КАБИНЫ SHOWER CABIN SHOWER CABIN INSTALLATION INSTALLATION ШАГ 20 | STEP 20 ШАГ 22 | STEP 22...
- Page 14 ШАГ 23 | STEP 23 ШАГ 25 | STEP 25 МОНТАЖ МОНТАЖ ДУШЕВОЙ КАБИНЫ ДУШЕВОЙ КАБИНЫ SHOWER CABIN SHOWER CABIN INSTALLATION INSTALLATION ШАГ 24 | STEP 24...
- Page 15 ШАГ 26 | STEP 26 ШАГ 28 | STEP 28 МОНТАЖ МОНТАЖ ДУШЕВОЙ КАБИНЫ ДУШЕВОЙ КАБИНЫ SHOWER CABIN SHOWER CABIN INSTALLATION INSTALLATION ШАГ 27 | STEP 27 5 0 - 8 0 °C...
- Page 16 ШАГ 29 | STEP 29 ШАГ 31 | STEP 31 МОНТАЖ МОНТАЖ ДУШЕВОЙ КАБИНЫ ДУШЕВОЙ КАБИНЫ SHOWER CABIN SHOWER CABIN INSTALLATION INSTALLATION ШАГ 30 | STEP 30 ШАГ 32 | STEP 32...
-
Page 17: Электрическая Схема
ШАГ 33 | STEP 33 динамик верхний душ вентилятор МОНТАЖ ЭЛЕКТРИЧЕСКАЯ ДУШЕВОЙ КАБИНЫ СХЕМА SHOWER CABIN INSTALLATION 1 2 V Соедините магистральные трубы в трансформатор стене со шлангами подводки холодной и горячей воды (в комплекте кабины не идут), затем подсоедините их к пульт... -
Page 18: Гарантийные Обязательства
ул. Дзержинского, д. 119/2 8 (861) 215-54-51 законом, и ни коим образом их не ограничивают. 8 (988) 245-95-55 Срок эксплуатации душевой кабины ERLIT составляет 10 лет, в течении этого срока производитель КРАСНОЯРСК ООО «Сантехсервис» 8 (391) 278-88-88 предоставляет возможность приобретения запасных частей. - Page 19 Дані гарантійні зобов’язання доповнюють права та обов’язки споживачів, що визначені The service life of ERLIT shower cabin is 10 years, within this period the manufacturer shall provide законом, і жодним чином їх не обмежують. На душові кабіни ERLIT встановлюється гарантія...
-
Page 20: Гарантийный Талон
Наименование изделия Бұл кепілдік міндеттеме заңмен анықталған тұтынушылардың құқықтары мен міндетерін Product name толықтырады жəне ешқашан оларды шектемейді. ERLIT душ кабиналарына өндірумен кепілдік сатылған күннен 12 ай жəне авторластырылған Модель сервис-орталықтардың қызметкерлермен бұйыда құрастырған кезде сатылған күннен бастап 24 Model ай(қоғамдық... - Page 21 www.erlit.su...
