Utilização do electrodoméstico
3

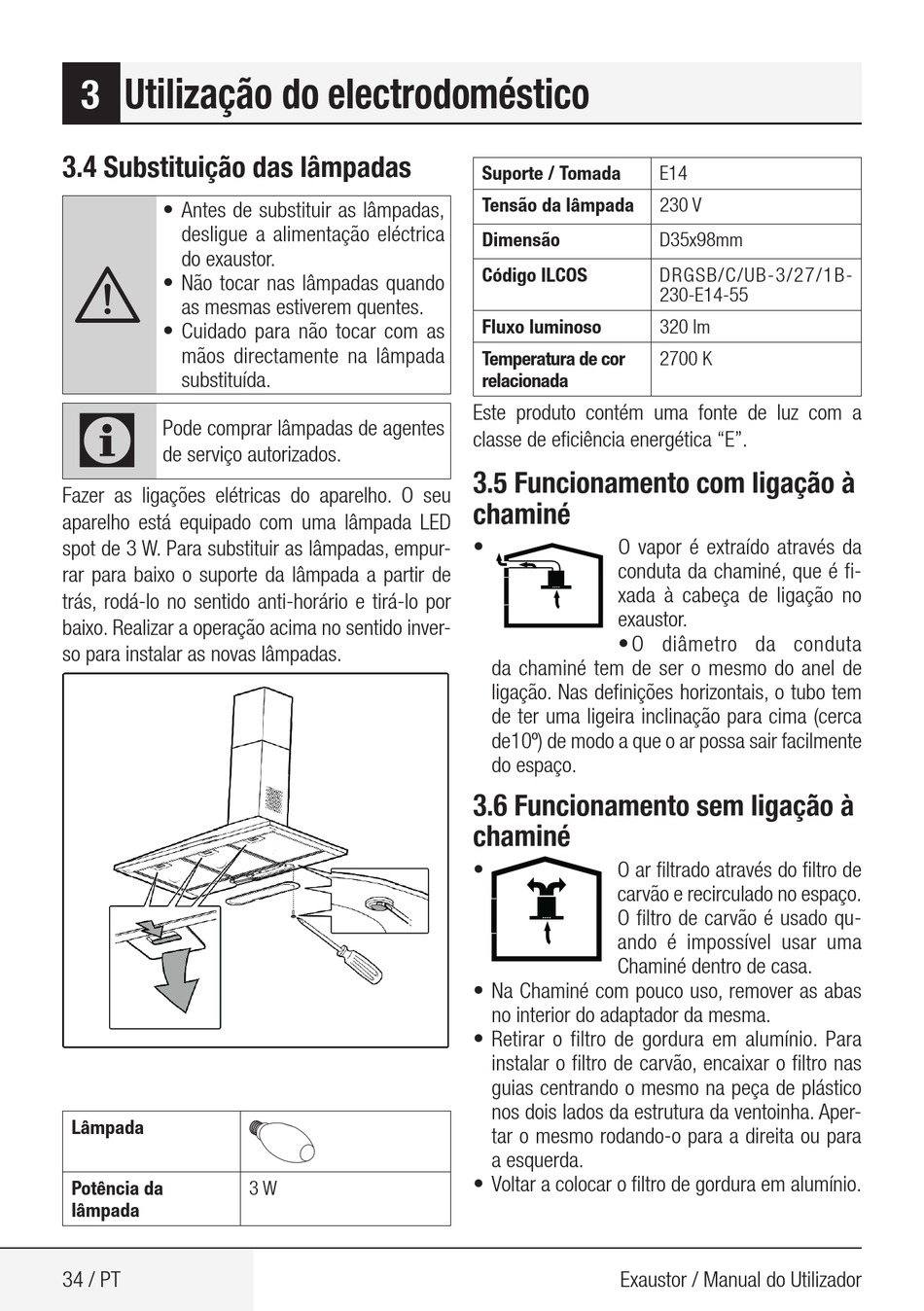

3.4 Substituição das lâmpadas
• Antes de substituir as lâmpadas,
desligue a alimentação eléctrica
do exaustor.
A
• Não tocar nas lâmpadas quando
as mesmas estiverem quentes.
• Cuidado para não tocar com as
mãos directamente na lâmpada
substituída.
C
Pode comprar lâmpadas de agentes
de serviço autorizados.
Fazer as ligações elétricas do aparelho. O seu
aparelho está equipado com uma lâmpada LED
spot de 3 W. Para substituir as lâmpadas, empur-
rar para baixo o suporte da lâmpada a partir de
trás, rodá-lo no sentido anti-horário e tirá-lo por
baixo. Realizar a operação acima no sentido inver-
so para instalar as novas lâmpadas.
Lâmpada
Potência da
lâmpada
34 / PT
3 W
Suporte / Tomada
Tensão da lâmpada
Dimensão
Código ILCOS
Fluxo luminoso
Temperatura de cor
relacionada
Este produto contém uma fonte de luz com a
classe de eficiência energética "E".
3.5 Funcionamento com ligação à
chaminé
•
O vapor é extraído através da
conduta da chaminé, que é fi-
xada à cabeça de ligação no
exaustor.
• O diâmetro da conduta
da chaminé tem de ser o mesmo do anel de
ligação. Nas definições horizontais, o tubo tem
de ter uma ligeira inclinação para cima (cerca
de10º) de modo a que o ar possa sair facilmente
do espaço.
3.6 Funcionamento sem ligação à
chaminé
• O ar filtrado através do filtro de
carvão e recirculado no espaço.
O filtro de carvão é usado qu-
ando é impossível usar uma
Chaminé dentro de casa.
• Na Chaminé com pouco uso, remover as abas
no interior do adaptador da mesma.
• Retirar o filtro de gordura em alumínio. Para
instalar o filtro de carvão, encaixar o filtro nas
guias centrando o mesmo na peça de plástico
nos dois lados da estrutura da ventoinha. Aper-
tar o mesmo rodando-o para a direita ou para
a esquerda.
• Voltar a colocar o filtro de gordura em alumínio.
Exaustor / Manual do Utilizador
E14
230 V
D35x98mm
DRGSB/C/UB-3/27/1B-
230-E14-55
320 lm
2700 K
